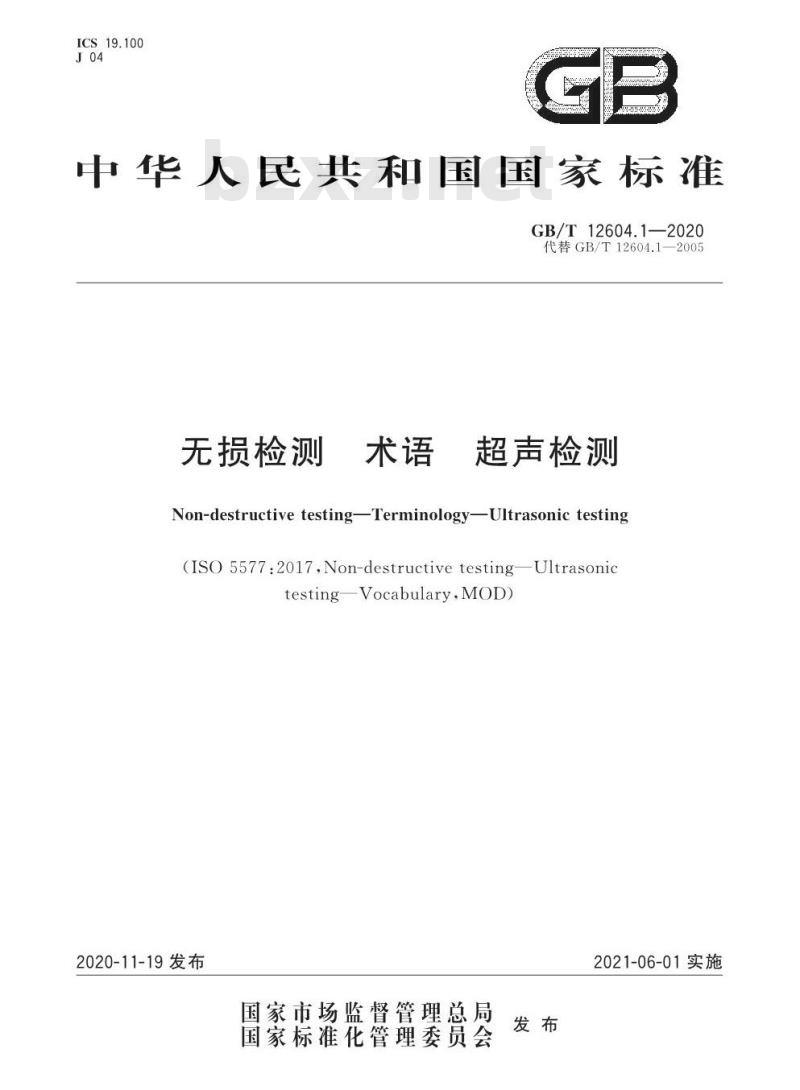

- GB/T 12604.1-2020 无损检测 术语 超声检测
【GB国家标准】 无损检测 术语 超声检测
本网站 发布时间:
2023-06-23 17:48:10
- GB/T 12604.1-2020
- 现行
标准号:
GB/T 12604.1-2020
标准名称:
无损检测 术语 超声检测
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 12604.1-2020.Non-destructive testing-Terminology-Ultrasonic testing.
1范围
GB/T 12604的本部分规定了用于超声检测方法的术语,作为标准和一般使用的共同基础。本部分不包括超声相控阵检测所使用的术语。
GB/T 12604.1适用于超声检测。
注:超声相控阵检测术语在EN 16018中定义。
2规范性引用文件
本部分无规范性引用文件。
3与“频率”波”和“脉冲”相关的术语
3.1 频率
3.1.1
频率 frequency
每秒的周期数。
主:用林兹(Hz)表示。
3.1.2
标称频率 nominal frequency
由制造商所标出的探头(5.2.1)频率(3.1.1)。
3.1.3
检测频率 test frequency
检测系统检测材料或试件的有效超声频率。
3.1.4
频谱 frequency spectrum
幅度(3.2.2)相对于频率(3.1.1)的分布。
注:见图1。
3.1.5
中心频率 centre frequency
上、下截止频率的算术平均值。
注:见图1.
3.1.6
峰值频率 peak frequency
频谱(3.1.4)中最大幅度所对应的频率(3.1.1)。
注:见图1.
3.1.7
截止频率 cut-off frequency
比峰值频率(3.1.6)的幅度下降一定程度(如3 dB)时的幅度(3.2.2)所对应的频率(3.1.1)。
注:见图1.
3.1.8
带宽 bandwidth
频谱(3.1.4)中.上截止频率与下截止频率之间的宽度。
注:见图1,
3.1.9
相对带宽 relative bandwidth
带宽(3.1.8)与中心频率(3.1.5)之比,用百分比表示。
注:见图1。
1范围
GB/T 12604的本部分规定了用于超声检测方法的术语,作为标准和一般使用的共同基础。本部分不包括超声相控阵检测所使用的术语。
GB/T 12604.1适用于超声检测。
注:超声相控阵检测术语在EN 16018中定义。
2规范性引用文件
本部分无规范性引用文件。
3与“频率”波”和“脉冲”相关的术语
3.1 频率
3.1.1
频率 frequency
每秒的周期数。
主:用林兹(Hz)表示。
3.1.2
标称频率 nominal frequency
由制造商所标出的探头(5.2.1)频率(3.1.1)。
3.1.3
检测频率 test frequency
检测系统检测材料或试件的有效超声频率。
3.1.4
频谱 frequency spectrum
幅度(3.2.2)相对于频率(3.1.1)的分布。
注:见图1。
3.1.5
中心频率 centre frequency
上、下截止频率的算术平均值。
注:见图1.
3.1.6
峰值频率 peak frequency
频谱(3.1.4)中最大幅度所对应的频率(3.1.1)。
注:见图1.
3.1.7
截止频率 cut-off frequency
比峰值频率(3.1.6)的幅度下降一定程度(如3 dB)时的幅度(3.2.2)所对应的频率(3.1.1)。
注:见图1.
3.1.8
带宽 bandwidth
频谱(3.1.4)中.上截止频率与下截止频率之间的宽度。
注:见图1,
3.1.9
相对带宽 relative bandwidth
带宽(3.1.8)与中心频率(3.1.5)之比,用百分比表示。
注:见图1。
