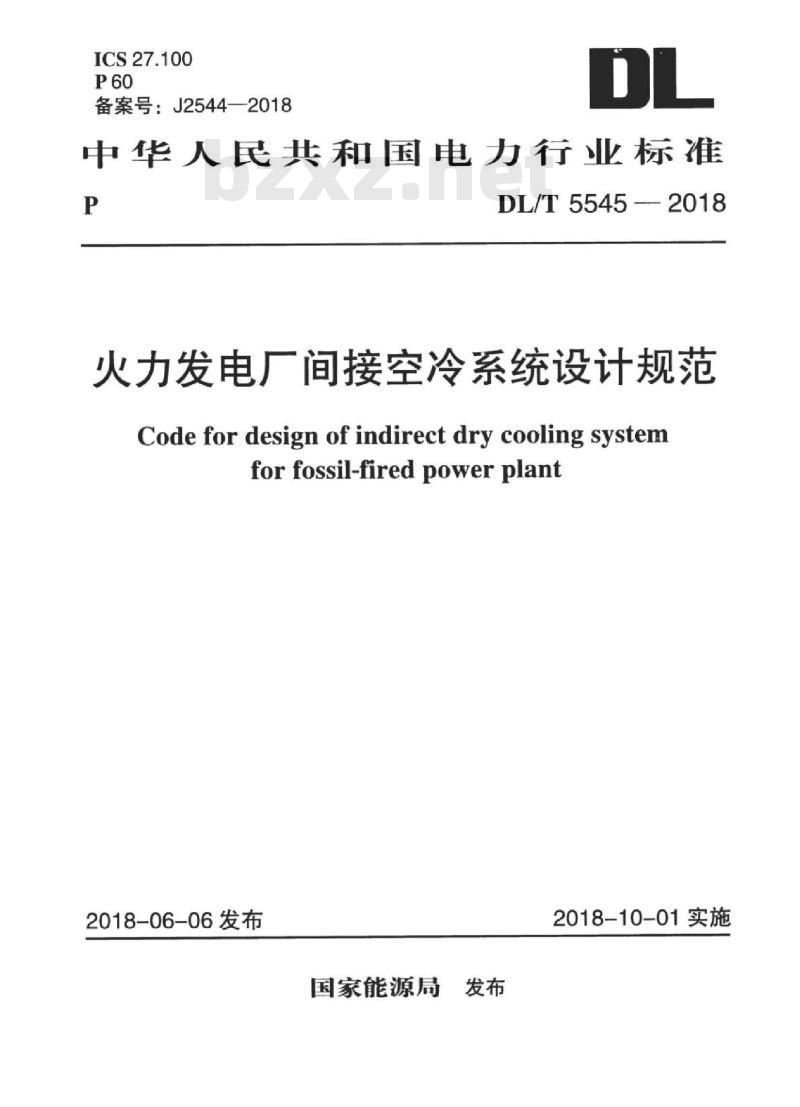

【DL电力标准】 火力发电厂间接空冷系统设计规范

ICS27.100
备案号：J2544—2018
中华人民共和国电力行业标准
DL/T5545—2018
火力发电厂间接空冷系统设计规范Code for design of indirect dry cooling systemfor fossil-fired power plant2018-06-06发布
国家能源局
2018-10-01实施

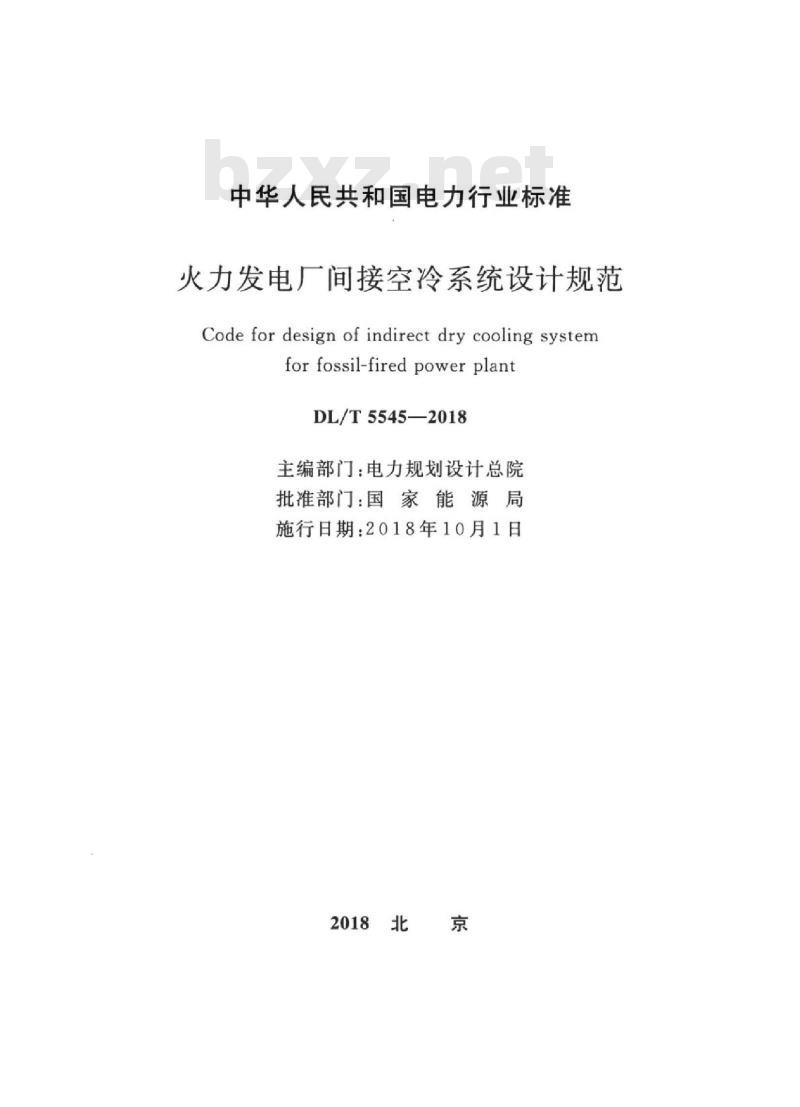

中华人民共和国电力行业标准
火力发电厂间接空冷系统设计规范Code for design of indirect dry cooling systemforfossil-fired powerplant
DL/T5545—2018
主编部门：电力规划设计总院
批准部门：国家能源局
施行日期：2018年10月1日
2018北京

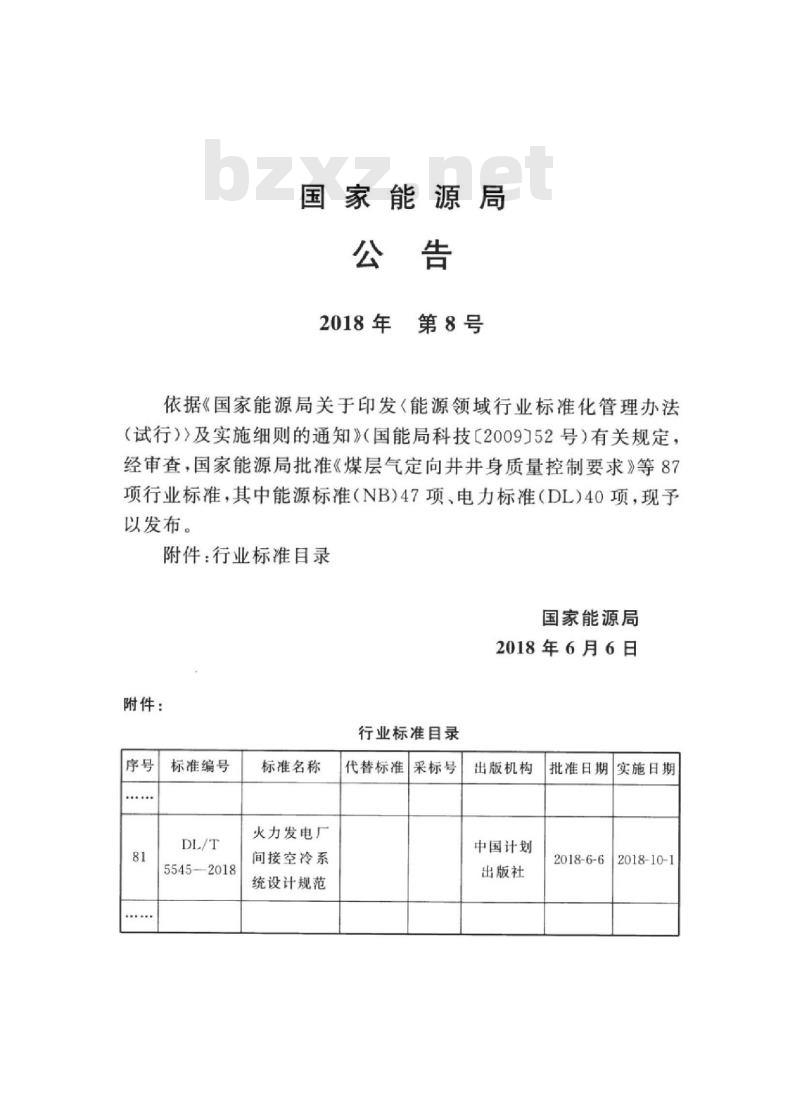

国家能源局
2018年第8号
依据《国家能源局关于印发（能源领域行业标准化管理办法（试行）》及实施细则的通知》（国能局科技【2009］52号）有关规定，经审查，国家能源局批准《煤层气定向井井身质量控制要求》等87项行业标准，其中能源标准（NB)47项、电力标准（DL)4O项，现予以发布。
附件：行业标准目录
国家能源局
2018年6月6日
附件：
行业标准目录
标准编号
5545--2018
标准名称
火力发电厂
间接空冷系
统设计规范
代替标准
采标号
出版机构
中国计划
出版社
批准日期
实施日期
2018-6-6
2018-10-1

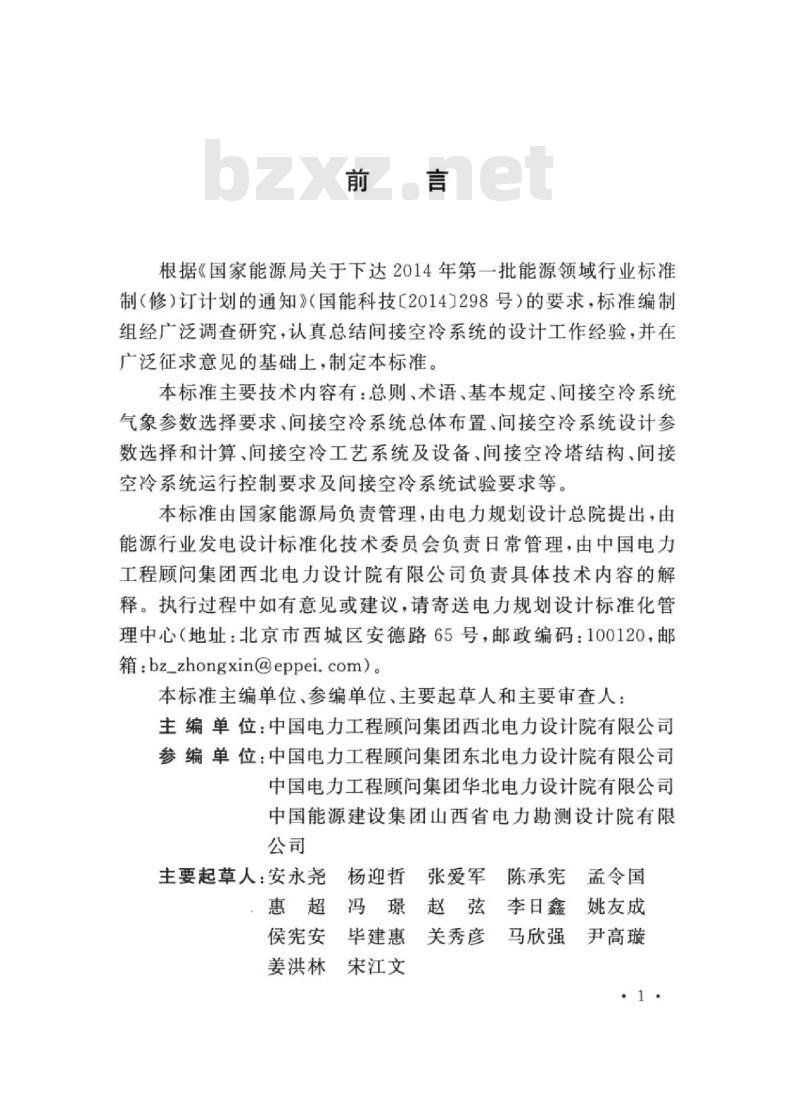

根据《国家能源局关于下达2014年第一批能源领域行业标准制（修）订计划的通知》（国能科技【20141298号）的要求，标准编制组经广泛调查研究，认真总结间接空冷系统的设计工作经验，并在广泛征求意见的基础上，制定本标准。本标准主要技术内容有：总则、术语、基本规定、间接空冷系统气象参数选择要求、间接空冷系统总体布置、间接空冷系统设计参数选和计算、间接空冷工艺系统及设备、间接空冷塔结构、间接空冷系统运行控制要求及间接空冷系统试验要求等。本标准由国家能源局负责管理，由电力规划设计总院提出，由能源行业发电设计标准化技术委员会负责日常管理，由中国电力工程顾问集团西北电力设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送电力规划设计标准化管理中心（地址：北京市西城区安德路65号，邮政编码：100120，邮箱：[email protected]）。本标准主编单位、参编单位、主要起草人和主要审查人：主编单位：中国电力工程顾问集团西北电力设计院有限公司参编单位：中国电力工程顾问集团东北电力设计院有限公司中国电力工程顾问集团华北电力设计院有限公司中国能源建设集团山西省电力勘测设计院有限公司
主要起草人：安永尧
杨迎哲张爱军陈承宪
孟令国
惠超冯璟赵弦李日鑫
毕建惠关秀彦
侯宪安
马欣强
宋江文
姜洪林
姚友成
尹高璇

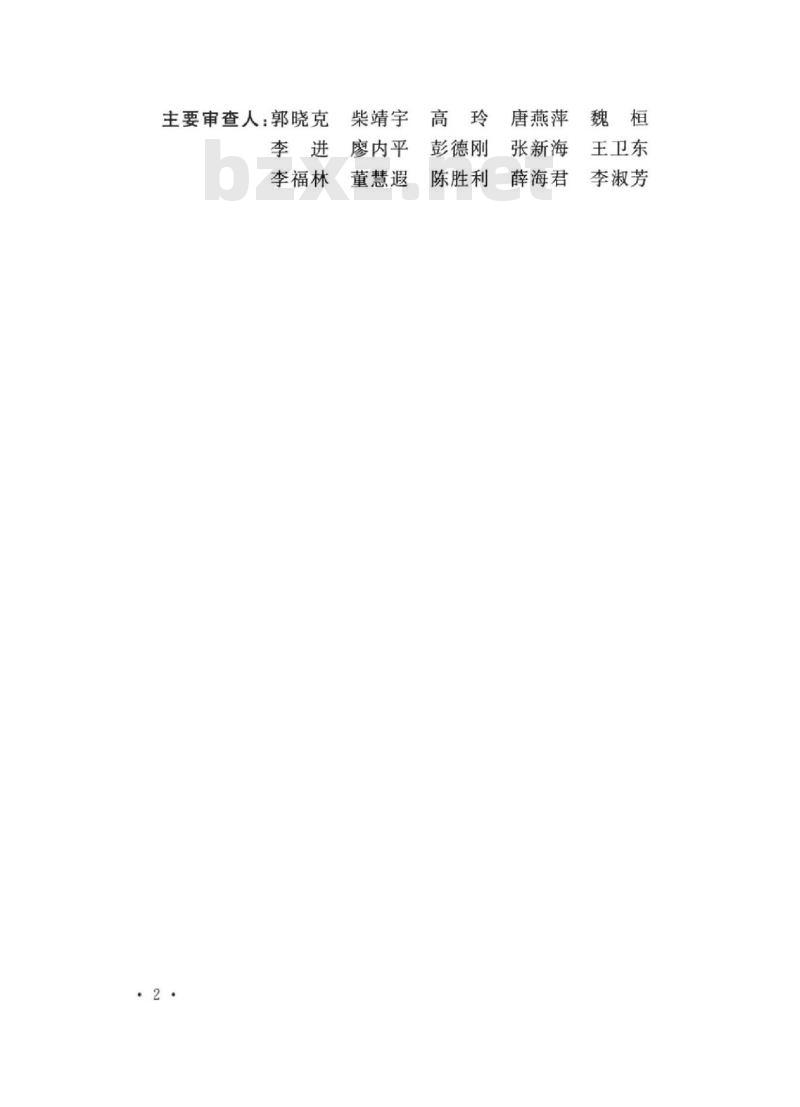

主要审查人：郭晓克
唐燕萍魏
柴靖宇
李进廖内平
李福林
董慧遐
彭德刚
陈胜利
张新海
薛海君
王卫东
李淑芳
基本规定
间接空冷系统气象参数选择要求间接空冷系统总体布置
间接空冷系统设计参数选择和计算6.1
一般规定
间接空冷系统设计参数选择
6.3间接空冷系统计算·
间接空冷系统设计裕量
7间接空冷工艺系统及设备
间接空冷散热器系统
凝汽器
循环水泵及管道系统
膨胀水箱系统
地下贮水箱及充排水系统
散热器清洗系统
循环水系统水质控制
凝结水精处理系统
检测与仪表、报警
保温、油漆及伴热
8间接空冷塔结构
一般规定
间接空冷塔本体结构
（4）
（5）
（10）
（10)
（10）
（21）
（22）
（22）
（25）
（26）
（28）
（28）
（30）
（30）
（31）
（31）
（33）
（35）
（35）
（36）
展宽平台
散热器水平布置塔芯结构
附属结构
间接空冷系统运行控制要求
启动和停机
正常运行
冬季运行
夏季运行
间接空冷系统试验要求·
间接空冷系统数模和物模试验
间接空冷系统性能考核试验
机械通风间接空冷塔空气动力计算阻力系数及附录A
修正系数
附录B冷却管束水阻和修正系数
本标准用词说明
引用标准名录
附：条文说明
（39）
（40）
（41）
（43）
（43）
（43）
（44）
（45）
（46）
（46）
（46）
（48）
（50）
（53）
（54）
（55）
General provisions
Basic reguirements
Contents
Meteorological parameter selection requirements ofindirectdrycoolingsystem
General layout of indirect dry cooling system .Design parameter selection and calculation ofindirectdrycoolingsystem
6.1General requirements
6. 2 Design parameter selection of indirect dry cooling system6.3Design parameter calculation of indirect dry coolingsystem
6.4Design margin of indirect dry cooling systemIndirect dry cooling process system andequipment
7.1 Indirect dry cooling radiator system7.2
Steamcondenser
7.3 Circulating water pump and piping systemExpansion watertanksystem
Underground water storage tank and water filling and7.5
drainage system
7.6Radiator cleaning system
Water quality control of circulating water system7.8 Condensation water refine treatment system2
（5）
（7）
（10）
（10）
（10）
（11）
（21）
（22）
（22）
（25）
（26）
（28）
（28）
（30）
（30）
（31）
7.9 Testing and instrumentation, alarm7. l0 Heat preservation, paint and heat tracing8 Indirect dry cooling tower structure8.1
General reguirements
8.2 Main structure of indirect dry cooling tower8.3 Widening platform:
8. 4 Civil structure of horizontal radiator arrangement8.5Accessory structure
Operation and control requirements of indirect9
dry cooling system
9.1Startupand shutdown
9.2 Normal operation
9.3 Winter operation
Summer operation
Test requirements of indirect dry cooling system ....10
10. 1 Mathematical and physical model test of indirect drycooling system
10.2Performance test of indirect dry cooling system:（31）
（33）
（35）
（35）
（36）
（39）
（40）
（41）
（43）
（43）
（43）
（44）
（45）
（46）
（46）
（46）
Appendix AAerodynamic calculation resistance coefficientand correction factor of mechanical draftindirect dry cooling tower
Appendix BWater resistance and correction factor ofcooling radiator bundle
Explanationof wording inthis standardList of quoted standards
Addition:Explanationofprovisions（48）
（50）
（53）
（54）
（55）
1.0.1为了使火力发电厂间接空冷系统设计安全可靠、技术先进，经济合理，并满足环境保护的要求，制定本标准。1.0.2本标准适用于新建、改扩建工程单机容量为125MW~1000MW级的火力发电厂间接空冷系统的设计。1.0.3火力发电厂间接空冷系统设计应积极采用经运行实践或工业试验证明的先进技术、工艺、设备和材料。1.0.4间接空冷工艺系统的设计寿命应为30年，间接空冷塔的结构设计使用年限应为50年。
1.0.5间接空冷系统的设计标识系统应与火力发电厂主体工程的标识系统一致。
1.0.6火力发电厂间接空冷系统的设计除应符合本标准的规定外，还应符合国家现行有关标准的规定。2术语
2.0.1间接空冷系统
indirectdrycoolingsystem
以空气作为最终冷却介质，利用循环冷却水作为中间换热介质，将汽轮机的排汽热量间接和空气进行热交换的冷却系统，包括表面式凝汽器间接空冷系统和混合式凝汽器间接空冷系统。2.0.2表面式凝汽器间接空冷系统temwithsurfacecondenserWww.bzxZ.net
indirect dry cooling sys-
汽轮机的排汽与循环冷却水之间在表面式凝汽器中换热的间接空冷系统。
2.0.3混合式凝汽器间接空冷系统tem with jet condenser
indirect dry cooling sys
汽轮机的排汽与循环冷却水之间在混合式凝汽器中换热的间接空冷系统，文称喷射式凝汽器的间接空冷系统。2.0.4冷却柱
coolingcolumn
由若干组管束、管板冷却元件组成，冷却柱两端各有水室相连。
2.0.5百叶窗
louver
调节空冷散热器进风量的装置，由框架及窗叶组成。2.0.6冷却三角
cooling delta
由两片长度相同的冷却柱和一组同长度的百叶窗组成三角形的冷却单元。
2.0.7冷却扇段
cooling sector
由若干相邻的冷却三角组成的一个功能单元，称为冷却扇段。每个冷却扇段由一组进水阀、出水阀、放空阀、排气装置等控制运行。
2.0.8初始温差
initialtemperaturedifference（ITD）间接空冷散热器冷却水进口温度与散热器入口空气温度的差值。
2.0.9单流程
single flow pass
循环冷却水从冷却柱一端进人，不改变方向直接从冷却柱的另一端流出。
双流程
double flow pass
循环冷却水从冷却柱一端的半侧翅片管流人，在冷却柱另一端通过水室折返到另半侧翅片管后流出，进水和出水在冷却柱同一端，流入翅片管和流出翅片管内的水流方向相反。2.0.11自然通风间接空冷塔
coolingtower
natural draught indirect dry利用冷却塔内外空气密度差形成的空气自然对流作用冷却空冷散热器内循环冷却水的设施。2.0.12机械通风间接空冷塔
dry cooling tower
mechanicaldraughtindirect
利用风机形成的空气强制对流作用冷却空冷散热器内循环冷却水的设施。
2.0.13排烟间接空冷塔
flue gas discharge
indirect dry cooling tower with兼有烟窗排放烟气功能的自然通风间接空冷塔。2.0.14展宽平台
wideningplatform
冷却三角在塔周垂直布置时，冷却三角顶部与间接空冷塔塔体之间的封闭结构。
2.0.15设计环境风速
design ambient wind velocity在空冷塔外零米地面以上10m标高处未扰动环境空气的10min平均流速。
