- HG/T 2122-2020 代替 HG/T 2122-2003 釜用机械密封辅助装置
【HG化工标准】 代替 HG/T 2122-2003 釜用机械密封辅助装置
本网站 发布时间:
2023-06-20 14:39:59
- HG/T 2122-2020
- 现行
标准号:
HG/T 2122-2020
标准名称:
代替 HG/T 2122-2003 釜用机械密封辅助装置
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 2122-2020.Auxiliary facilities of mechanical seals for stirred vessel.

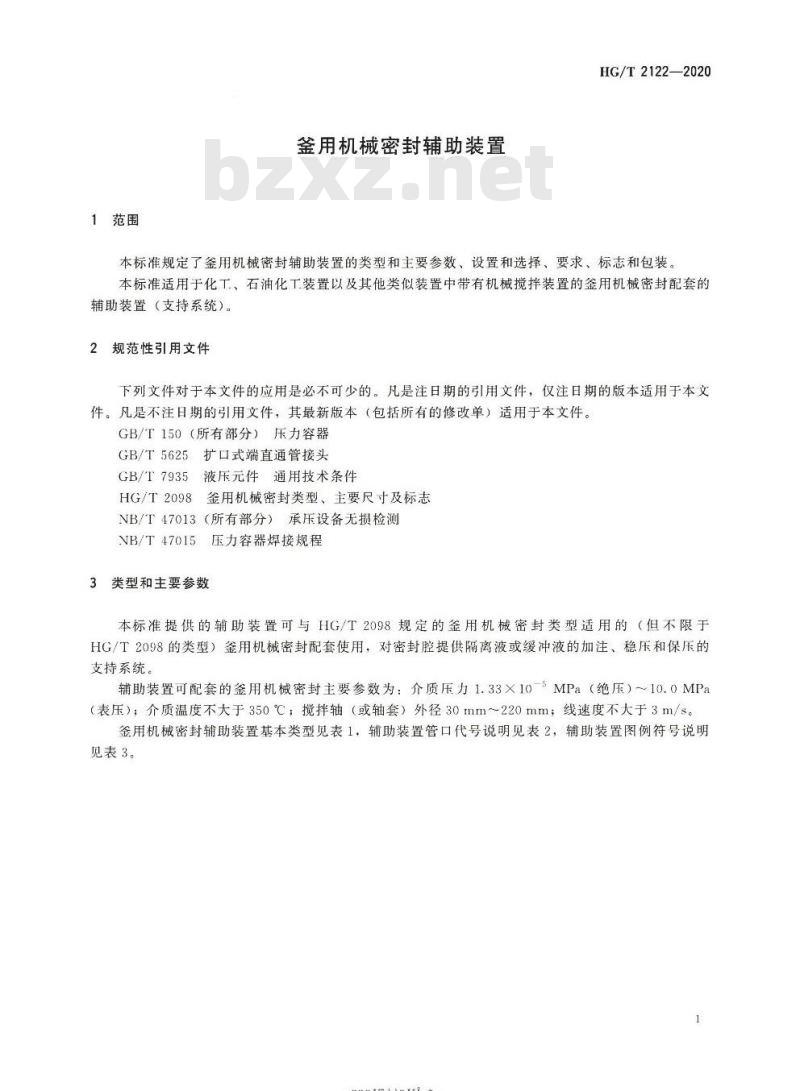

1范围
HG/T 2122规定了釜用机械密封辅助装置的类型和主要参数、设置和选择、要求、标志和包装。
HG/T 2122适用于化工、石油化工装置以及其他类似装置中带有机械搅拌装置的釜用机械密封配套的辅助装置(支持系统)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 150 (所有部分)压力容器
GB/T 5625扩口式端直通管接头
GB/T 7935液压元件通用技术条件
HG/T 2098釜用机械密封类型、主要尺寸及标志
NB/T 47013 (所有部分)承压设备无损检测
NB/T 47015 压力容器焊接规程
3类型和主要参数
本标准提供的辅助装置可与HG/T 2098规定的釜用机械密封类型适用的(但不限于HG/T 2098的类型)釜用机械密封配套使用,对密封腔提供隔离液或缓冲液的加注、稳压和保压的支持系统。
辅助装置可配套的釜用机械密封主要参数为:介质压力1.33X10 -5 MPa (绝压)~ 10. 0 MPa(表压);介质温度不大于350C;搅拌轴(或轴套)外径30 mm~220 mm;线速度不大于3 m/s.釜用机械密封辅助装置基本类型见表1,辅助装置管口代号说明见表2,辅助装置图例符号说明见表3。
1范围
HG/T 2122规定了釜用机械密封辅助装置的类型和主要参数、设置和选择、要求、标志和包装。
HG/T 2122适用于化工、石油化工装置以及其他类似装置中带有机械搅拌装置的釜用机械密封配套的辅助装置(支持系统)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 150 (所有部分)压力容器
GB/T 5625扩口式端直通管接头
GB/T 7935液压元件通用技术条件
HG/T 2098釜用机械密封类型、主要尺寸及标志
NB/T 47013 (所有部分)承压设备无损检测
NB/T 47015 压力容器焊接规程
3类型和主要参数
本标准提供的辅助装置可与HG/T 2098规定的釜用机械密封类型适用的(但不限于HG/T 2098的类型)釜用机械密封配套使用,对密封腔提供隔离液或缓冲液的加注、稳压和保压的支持系统。
辅助装置可配套的釜用机械密封主要参数为:介质压力1.33X10 -5 MPa (绝压)~ 10. 0 MPa(表压);介质温度不大于350C;搅拌轴(或轴套)外径30 mm~220 mm;线速度不大于3 m/s.釜用机械密封辅助装置基本类型见表1,辅助装置管口代号说明见表2,辅助装置图例符号说明见表3。
