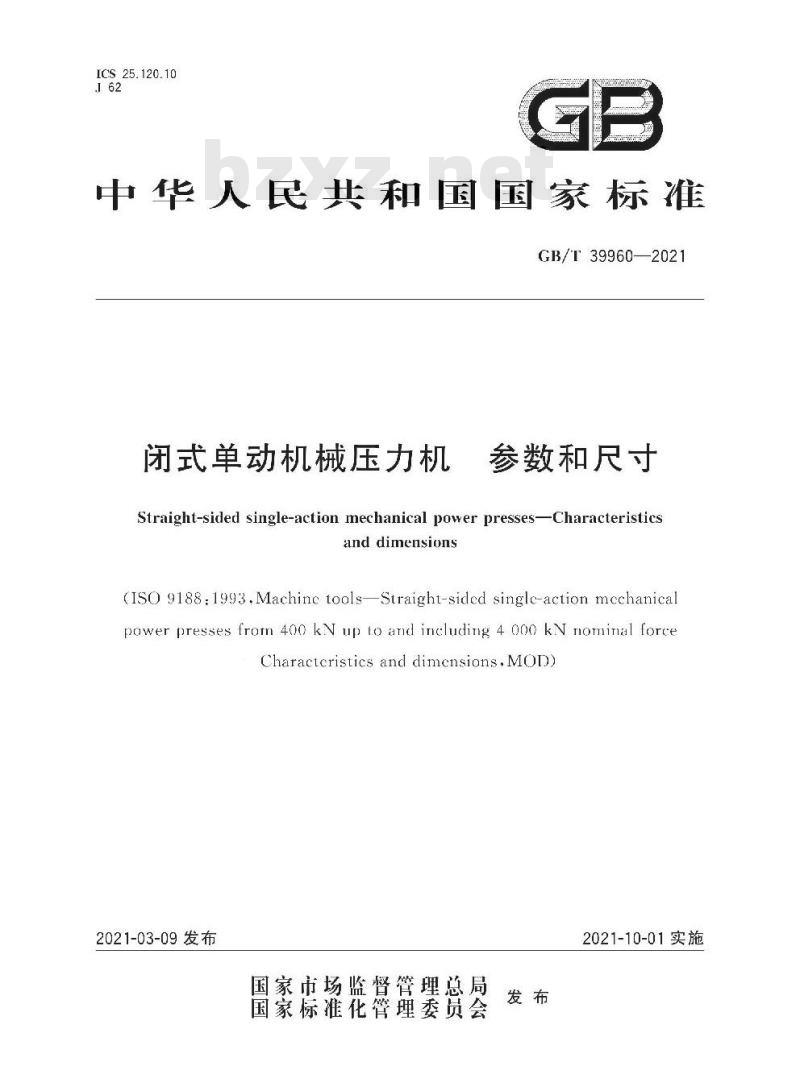

- GB/T 39960-2021 闭式单动机械压力机 参数和尺寸
【GB国家标准】 闭式单动机械压力机 参数和尺寸
本网站 发布时间:
2023-06-18 20:57:47
- GB/T 39960-2021
- 现行
标准号:
GB/T 39960-2021
标准名称:
闭式单动机械压力机 参数和尺寸
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39960-2021.Straight-sided single-action mechanical power presses-Characteristics and dimensions.

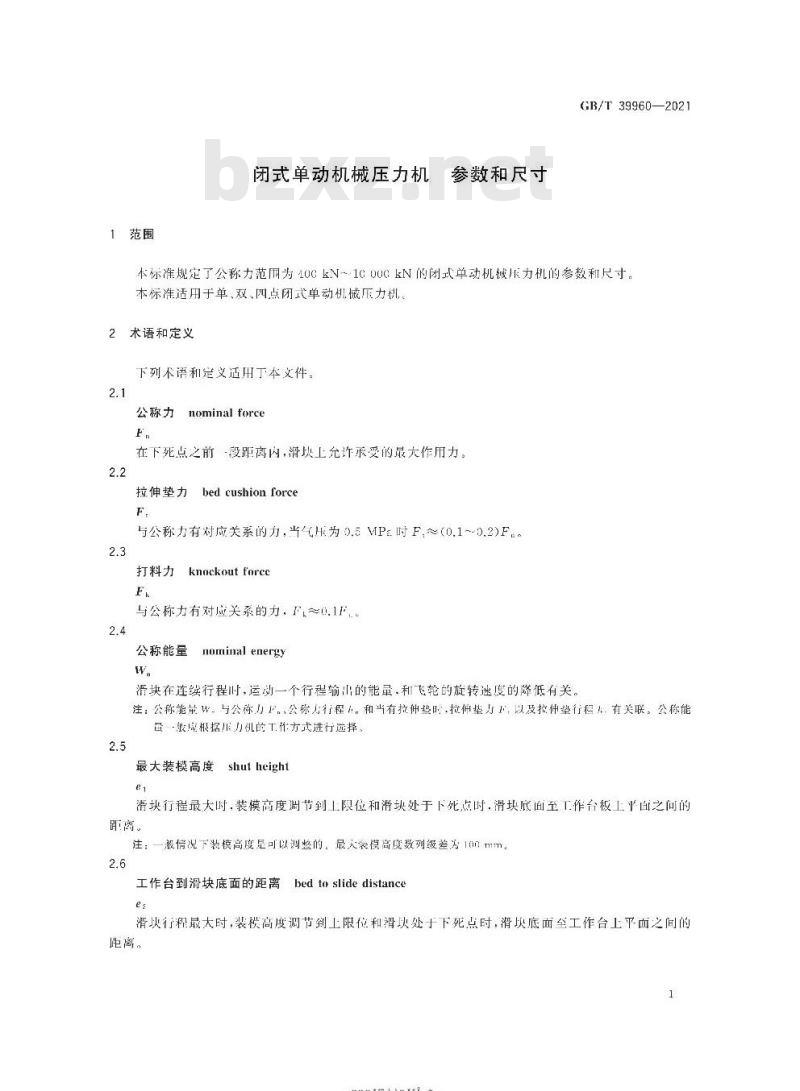

1 范围
GB/T 39960规定了公称力范围为400 kN~ 10 000 kN的闭式单动机械压力机的参数和尺寸。
GB/T 39960适用于单,双、四点闭式单动机械压力机。
2术语和定义
下列术语和定义适用于本文件。
2.1
公称力 nominal force
Fn
在下死点之前一段距离内,滑块上允许承受的最大作用力。
2.2
拉伸垫力 bed cushion force
Ft
与公称力有对应关系的力,当气压为0.5 MPa时Ft≈(0.1~0.2)Fn
2.3
打料力 knockout force
Fk
与公称力有对应关系的力,Fk≈0.1Fn。
2.4
公称能量 nominal energy
Wn
滑块在连续行程时.运动一个行程输出的能量.和飞轮的旋转速度的降低有关。
注:公称能量Wn与公称力Fn公称力行程hn和当有掠伸垫时,拉伸垫力Ft以及拉伸垫行程ht有关联。公称能量一般应根据压力机的工作方式进行选择。
2.5
最大装模高度 shut height
e1
滑块行程最大时,装模高度调节到上限位和滑块处于下死点时,滑块底面至工作台板上平面之间的距离。
注:一般情况下装模高度是可以调整的。最大装模高度数列级差为100mm.
2.6
工作台到滑块底面的距离 bedtoslidedistance
e2
滑块行程最大时,装模高度调节到上限位和滑块处于下死点时,滑块底面至工作台上平面之间的距离。
1 范围
GB/T 39960规定了公称力范围为400 kN~ 10 000 kN的闭式单动机械压力机的参数和尺寸。
GB/T 39960适用于单,双、四点闭式单动机械压力机。
2术语和定义
下列术语和定义适用于本文件。
2.1
公称力 nominal force
Fn
在下死点之前一段距离内,滑块上允许承受的最大作用力。
2.2
拉伸垫力 bed cushion force
Ft
与公称力有对应关系的力,当气压为0.5 MPa时Ft≈(0.1~0.2)Fn
2.3
打料力 knockout force
Fk
与公称力有对应关系的力,Fk≈0.1Fn。
2.4
公称能量 nominal energy
Wn
滑块在连续行程时.运动一个行程输出的能量.和飞轮的旋转速度的降低有关。
注:公称能量Wn与公称力Fn公称力行程hn和当有掠伸垫时,拉伸垫力Ft以及拉伸垫行程ht有关联。公称能量一般应根据压力机的工作方式进行选择。
2.5
最大装模高度 shut height
e1
滑块行程最大时,装模高度调节到上限位和滑块处于下死点时,滑块底面至工作台板上平面之间的距离。
注:一般情况下装模高度是可以调整的。最大装模高度数列级差为100mm.
2.6
工作台到滑块底面的距离 bedtoslidedistance
e2
滑块行程最大时,装模高度调节到上限位和滑块处于下死点时,滑块底面至工作台上平面之间的距离。
