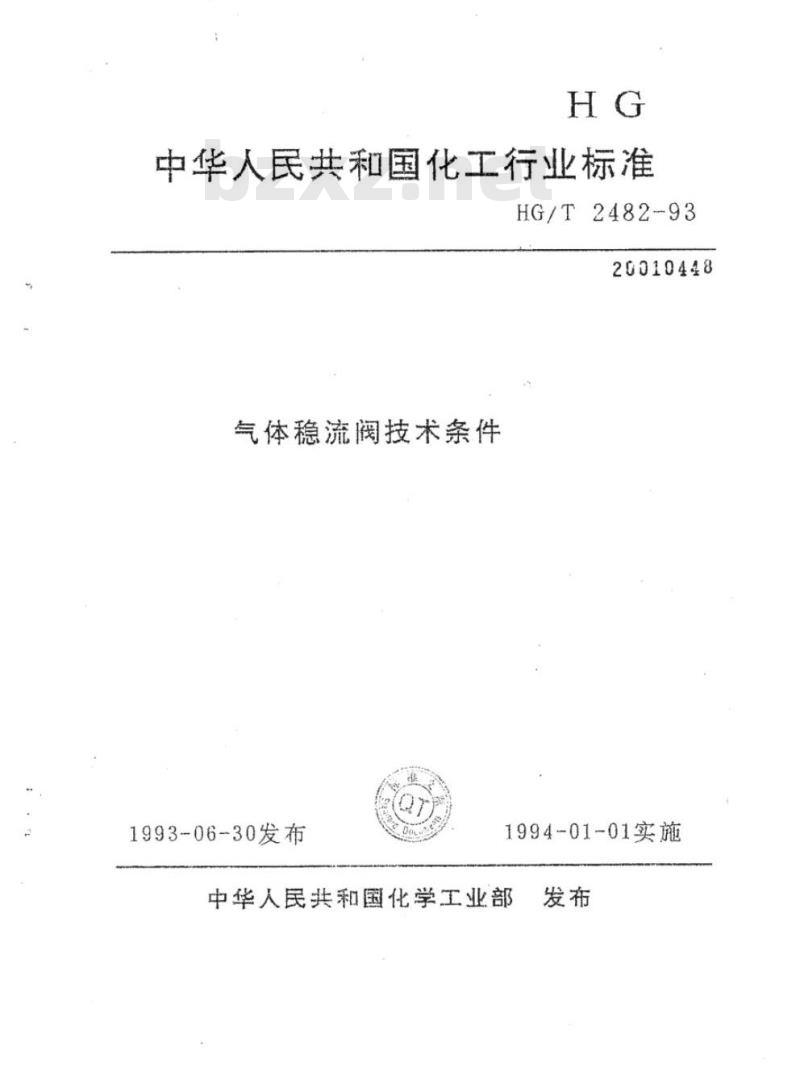

【HG化工标准】 稳流阀技术条件

中华人民共和国化工行业标准
HG/T2482-93
20010448
气体稳流阀技术条件
1993-06-30发布
1994-01-01实施
中华人民共和国化学工业部
中华人民共和国化工行业标准
气体稳流阀技术条件
主题内容与适用范围
HG/T2482-93
本标准规定了气体稳流阀的结构原理、外型及连接尺寸、技术要求、试验方法和检验规则等。
本标准适用于输入压力稳定的气体稳流阀。2
引用标准
ZBY002
ZBY003
仪器仪表运输、运辅览存基本环境条件及试验方法仪器仪表包装通用技术条件
3结构原理、外型、连接尺寸及参数3.1结构原理

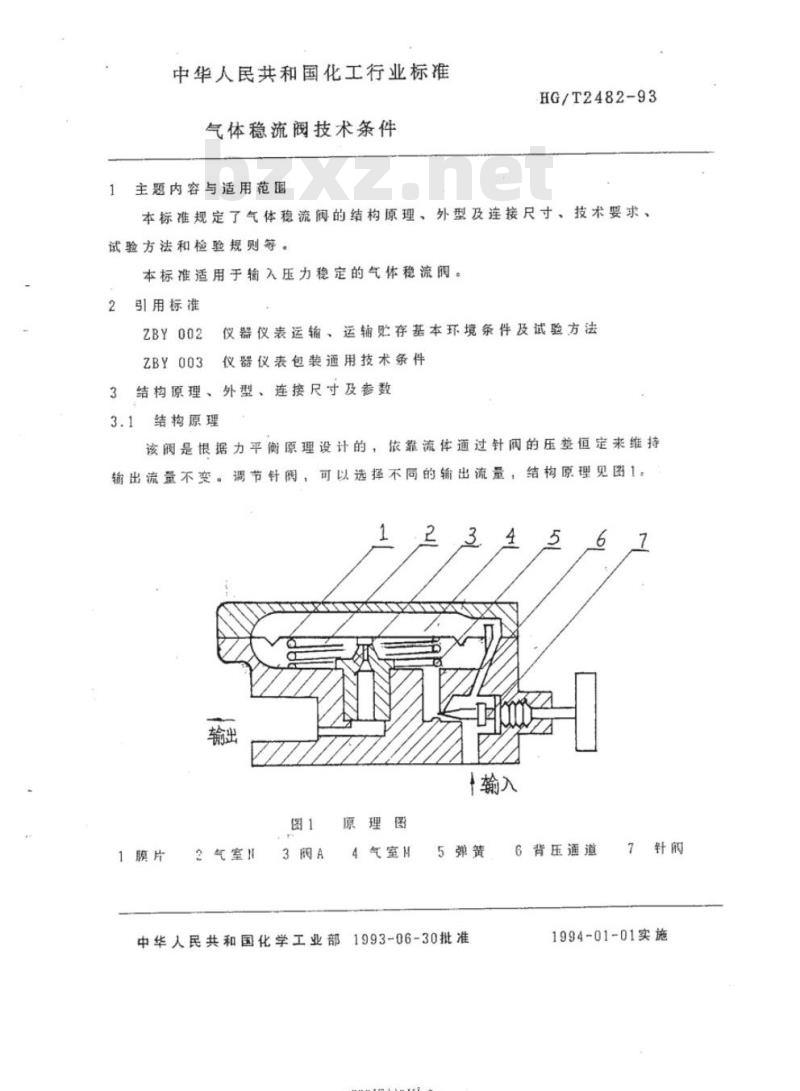

该阀是根据力平衡原理设计的，依靠流体通过针阀的压差定来维持输出流量不变。调节针阅，可以选择不同的输出流量，结构原理见图1。1
1膜片
2气室#
原理图
4气室H
+输入
5弹簧
中华人民共和国化学工业部1993-06-30批准-rrKaeerkca
6背压通道
1994-01-01实施
3.2外型及连接尺寸
HG/T2482-93
a.外型尺寸：38mm×110mm×32mm；b.安装尺寸：面板开孔尺寸为12.5mm；C.外接管尺寸：输入输出管外径均为3mm，利用金属卡套管连接。3.3参数
稳流阅最大压降0.05MPa。
4技术要求
产品的技术性能应符合本标准的要求并按规定程序批准的设计图样及技术文件制造。
稳流阀正常工作条件：
环境温度：-10~80℃；
环境相对湿度<90%；
环境无剧烈震动；
环境无腐蚀性介质：
工作气体应干燥、无灰尘、机械杂质、腐蚀性组分及油雾；稳流输入工作压力不大于0.25MPa，其波动不大于0.002MPa。外观要求
产品裹面应无划痕，电镀层无猜落、露底。稳流阀输出流量调节范围：20~200ml/min。稳流阀的耐压强度
在输入压力为0.375MPa下，膜片、针阅阀孔无净漏。稳流阀的气密性
在输入压力为0.3MPa下应无泄漏。稳流润的流量特性
当输入压力不大于0.25MPa时，若输出压力在0~0.2MPa范围内变化，则输出流量的波动不超过±2.5%：4.8运输和储存要求
稳流闲在运输和贮存时，必须防止受到冲击、雨淋及曝晒。试验方法

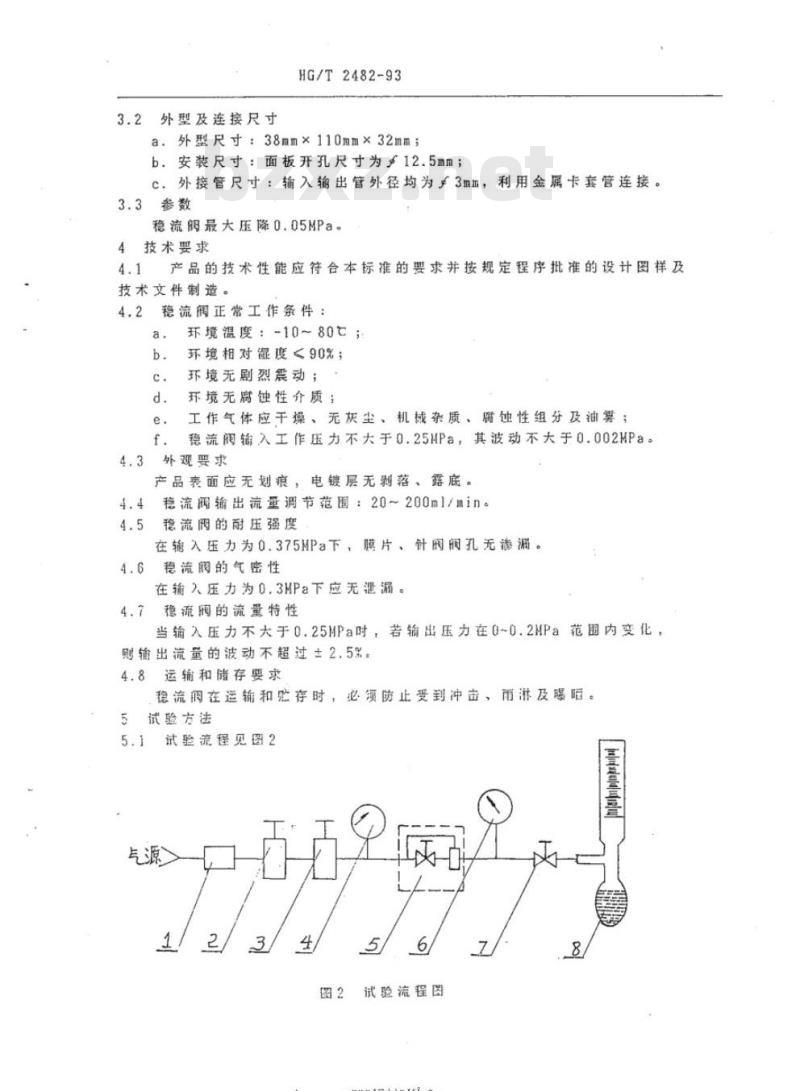

试验流程见图2
试验流程岗
-rrKaeerKAca-
1过滤器
HG/T2482-93
2开关阔
3稳压阔
7针间
8皂膜流量计

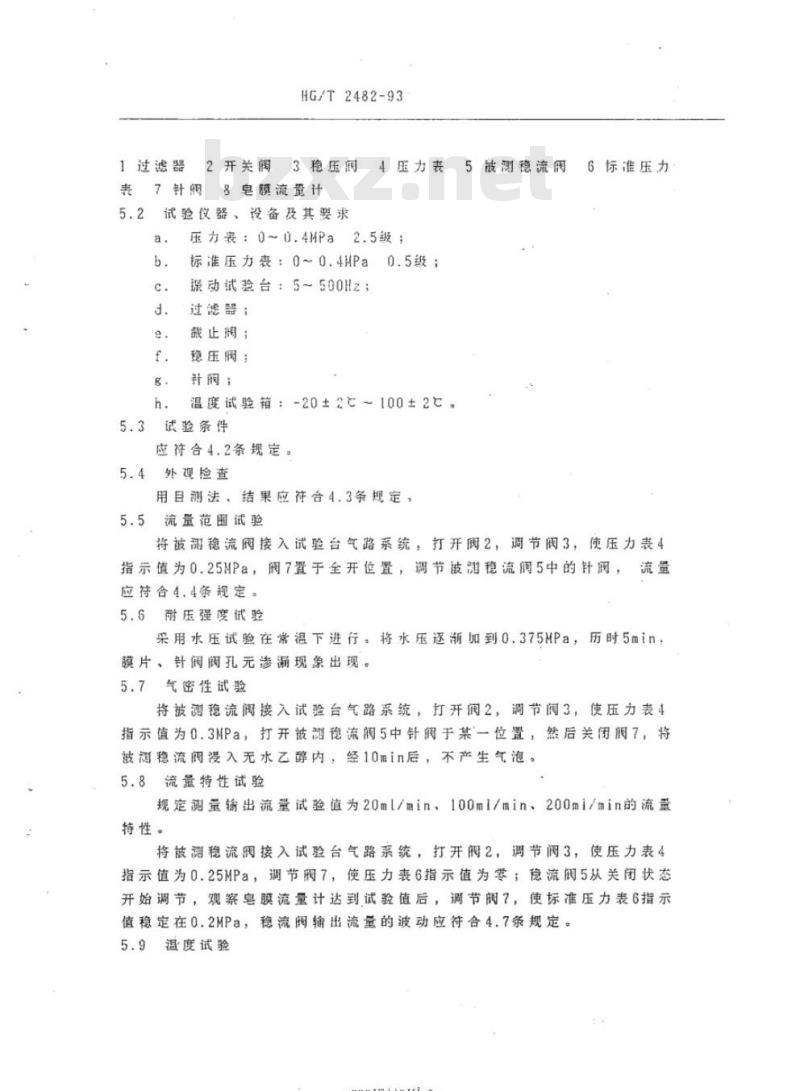

试验仪器、设备及其要求
4压力表
压力表：0~0.4MPa2.5级；
标准压力表：0~0.4MPa0.5级；
振动试验台：5~500Hz；
过滤器：
截止调；
稳压阀！
针润：
温度试验箱：-20±2七~100±2℃试验条件
应符合4.2条规定。
5.4外观检查
用目测法：结果应符合4.3条规定，5.5流量范围试验
5被测稳流闲
6标准压力
将被调稳流阀接入试验台气路系统，打开阀2，调节阀3，使压力表4指示值为0.25HPa，阔7置于全开位置，调节被测稳流阔5中的针图，流量应待合4.4条规定：免费标准bzxz.net
5.6耐压强度试验
采用水压试验在常温下进行。将水压逐新加到0.375MPa，历时5min：膜片、针阀阀孔元渗漏现象出现。5.7气密性试验
将被测稳流阀接入试验台气路系统，打开阀2，调节阅3，使压力表4指示值为0.3MPa，打开被副稳流阔5中针阔于某一位置，然后关闭阀7，将被测稳流阅漫入无水乙醇内，经10min后，不产生气泡。5.8流量特性试验
规定测量输出流量试验值为20ml/min，100ml/min、200mi/min的流量特性。
将被谢稳流接入试验台气路系统，打开阀2，调节阀3，使压力表4指示值为0.25MPa，调节阀7，使压力表6指示值为零；稳流阅5从关闭状态开始调节，观察皂膜流量计达到试验值后，调节阔7，使标准压力表6指示值稳定在0.2MPa，稳流阀输出流量的波动应符合4.7条规定。5.9温度试验
-rrKaeerKAca-
HG/T2482-93

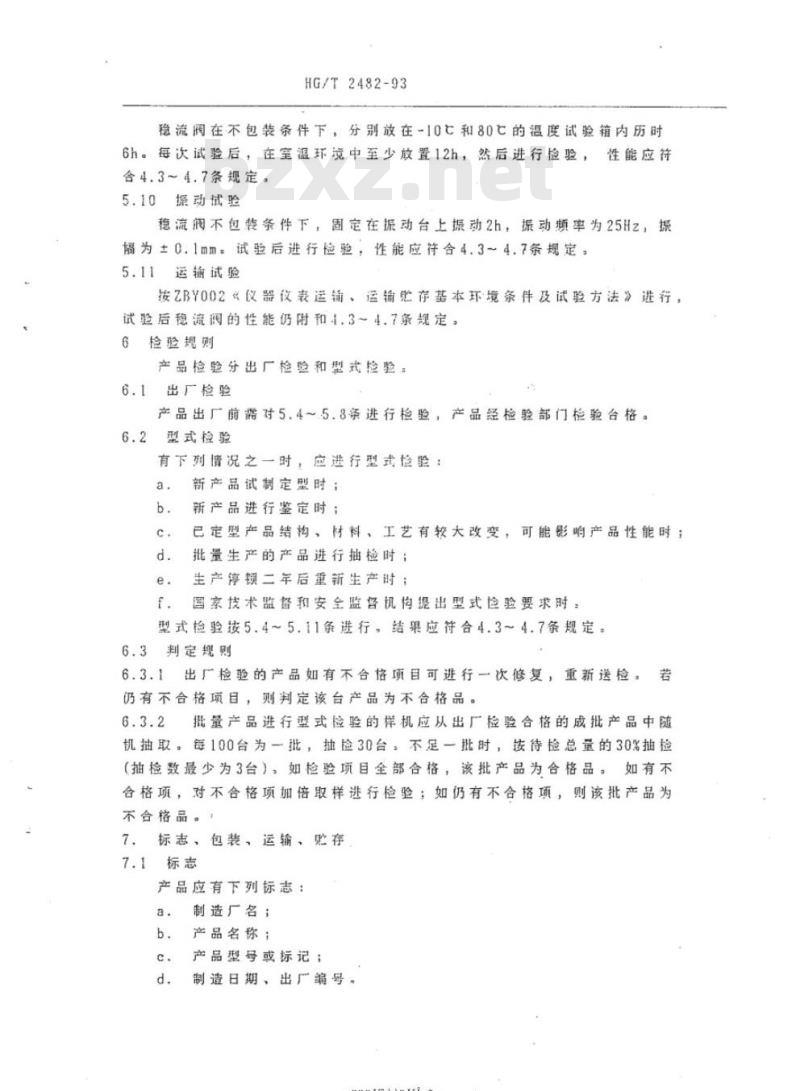

稳流阀在不包装条件下，分别放在-10七和80七的温度试验箱内历时6h。每次试验后，在室温环境中至少放置12h，然后进行检验，性能应符合4.3~4.7条规定。
5.10操动试验
稳流阀不包装条件下，固定在振动台上振动2h，振动频率为25Hz，振幅为±0.1mm。试验后进行检验，性能应待合4.3~4.7条规定，5.11运输试验
按ZBY002仪器仪表运铺、运输肥序基本环境条件及试验方法》进行，试验后稳流阅的性能仍附和4.3~4.7条规定，6检验规则
产品检验分出厂检验和型式检验：出厂检验
产品出厂前需对5.4~5.8条进行检验，产品经检验部门检验台格。型式检验
育下列情况之一时，应进行型式检验：a.
新产品试制定型时：
新产品进行鉴定时：
已定型产品结构，材料、工艺有较大改变，可能影响产品性能时：批量生产的产品进行抽检时：
生产停顿二年后重新生产时：
国家技术监督和安全监鲁机构提出型式检验要求时：型式检验按5.4~5.11条进行，结果应符合4.3~4.7条规定。6.3判定规则
出厂检验的产品如有不合格项目可进行一次修复，重新送检。若仍有不合格项目，则判定该台产品为不合格品。6.3.2
批量产品进行型式检验的样机应从出厂检验合格的成批产品中随机抽取。每100台为一批，抽检30台：不足一批时，按待检总量的30%抽检（抽检数最少为3台），如检验项目全部合格，该批产品为合格品。如有不
合格项，对不合格项加倍取样进行检验；如仍有不合格项，则该批产品为不合格品。
标志，包装，运输、贮存
产品应有下列标志：
制造厂名：
产品名称；
产品型号或标记：
制造日期、出厂编号。
-rrKaeerkca-
7.2包装
HG/T2482-93
产品包装按ZBY003“仪器仪表包装通用技术条件》执行附带文件有：
产品合格证；
产品使用说明书。
7.3运辅、肥存
产品运输存按ZBY002的要求执行。谢加说明：
本标准由中国化工装备总公司提出，本标准由化工部化工专用仪器仪表标准化技术归口单位归口。本标准由化工部自动化研究所负责起草。本标准起草人：要玲瑛、任芸。-riKaeerkca-
