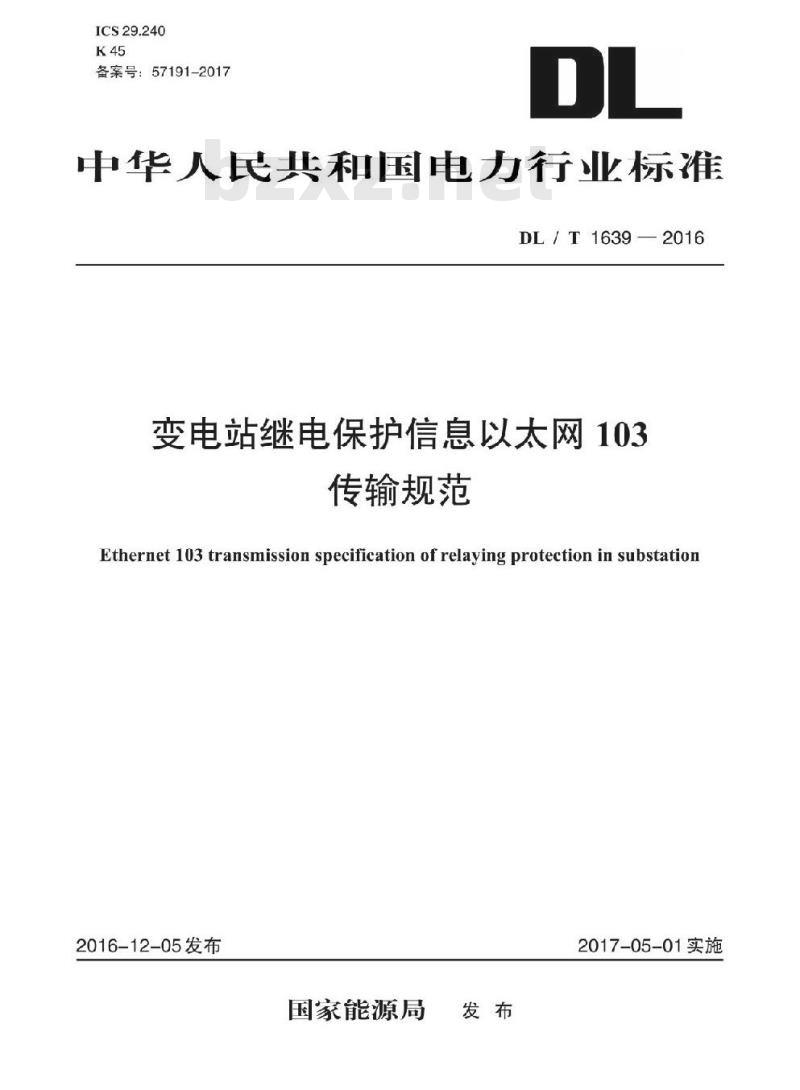

- DL/T 1639-2016 变电站继电保护信息以太网103传输规范
【DL电力标准】 变电站继电保护信息以太网103传输规范
本网站 发布时间:
2023-06-16 12:04:21
- DL/T 1639-2016
- 现行
标准号:
DL/T 1639-2016
标准名称:
变电站继电保护信息以太网103传输规范
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1639-2016.Ethernet 103 transmission specification of relaying protection in substation.

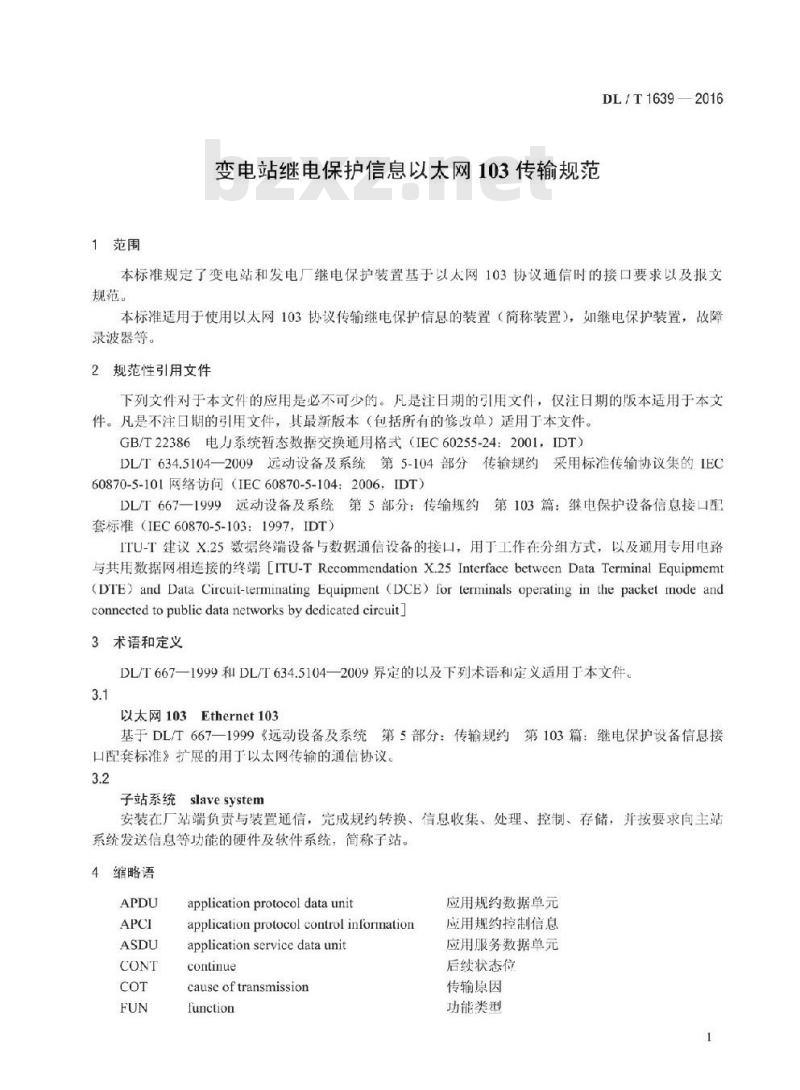

1范围
DL/T 1639规定了变电站和发电厂继电保护装置基于以太网103 协议通信时的接口要求以及报文规范。
DL/T 1639适用于使用以太网103协议传输继电保护信息的装置( 简称装置),如继电保护装置,故障录波器等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 22386电力 系统暂态数据交换通用格式(IEC 60255-24: 2001, IDT)
DL/T 634.5104- -2009 远动设备及系统 第5-104 部分传输规约采用标准 传输协议集的IEC 60870-5-101网络访问(IEC 60870-5-104: 2006, IDT)
DL/T 667- -1999 远动设备及系统 第5部分:传输规约第103篇:继电保护设备信息接口配套标准(IEC 60870-5-103: 1997, IDT)
ITU-T建议X.25数据终端设备与数据通信设备的接口,用于工作在分组方式,以及通用专用电路与共用数据网相连接的终端[ITU-T Recommendation X.25 Interface between Data Terminal Equipmemt (DTE) and Data Circuit-terminating Equipment (DCE) for terminals operating in the packet mode and connected to public data networks by dedicated circuit]
3术语和定义
DL/T 667-1999 和DL/T 634.5104-2009 界定的以及下列术语和定义适用于本文件。
3.1以太网103 Ethernet 103
基于DL/T 667-1999《远动设备及系统第 5部分:传输规约第103篇:继电保护设备信息接
口配套标准》扩展的用于以太网传输的通信协议。
3.2子站系统 slave system
安装在厂站端负责与装置通信,完成规约转换、信息收集、处理、控制、存储,并按要求向主站系统发送信息等功能的硬件及软件系统,简称子站。
1范围
DL/T 1639规定了变电站和发电厂继电保护装置基于以太网103 协议通信时的接口要求以及报文规范。
DL/T 1639适用于使用以太网103协议传输继电保护信息的装置( 简称装置),如继电保护装置,故障录波器等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 22386电力 系统暂态数据交换通用格式(IEC 60255-24: 2001, IDT)
DL/T 634.5104- -2009 远动设备及系统 第5-104 部分传输规约采用标准 传输协议集的IEC 60870-5-101网络访问(IEC 60870-5-104: 2006, IDT)
DL/T 667- -1999 远动设备及系统 第5部分:传输规约第103篇:继电保护设备信息接口配套标准(IEC 60870-5-103: 1997, IDT)
ITU-T建议X.25数据终端设备与数据通信设备的接口,用于工作在分组方式,以及通用专用电路与共用数据网相连接的终端[ITU-T Recommendation X.25 Interface between Data Terminal Equipmemt (DTE) and Data Circuit-terminating Equipment (DCE) for terminals operating in the packet mode and connected to public data networks by dedicated circuit]
3术语和定义
DL/T 667-1999 和DL/T 634.5104-2009 界定的以及下列术语和定义适用于本文件。
3.1以太网103 Ethernet 103
基于DL/T 667-1999《远动设备及系统第 5部分:传输规约第103篇:继电保护设备信息接
口配套标准》扩展的用于以太网传输的通信协议。
3.2子站系统 slave system
安装在厂站端负责与装置通信,完成规约转换、信息收集、处理、控制、存储,并按要求向主站系统发送信息等功能的硬件及软件系统,简称子站。
