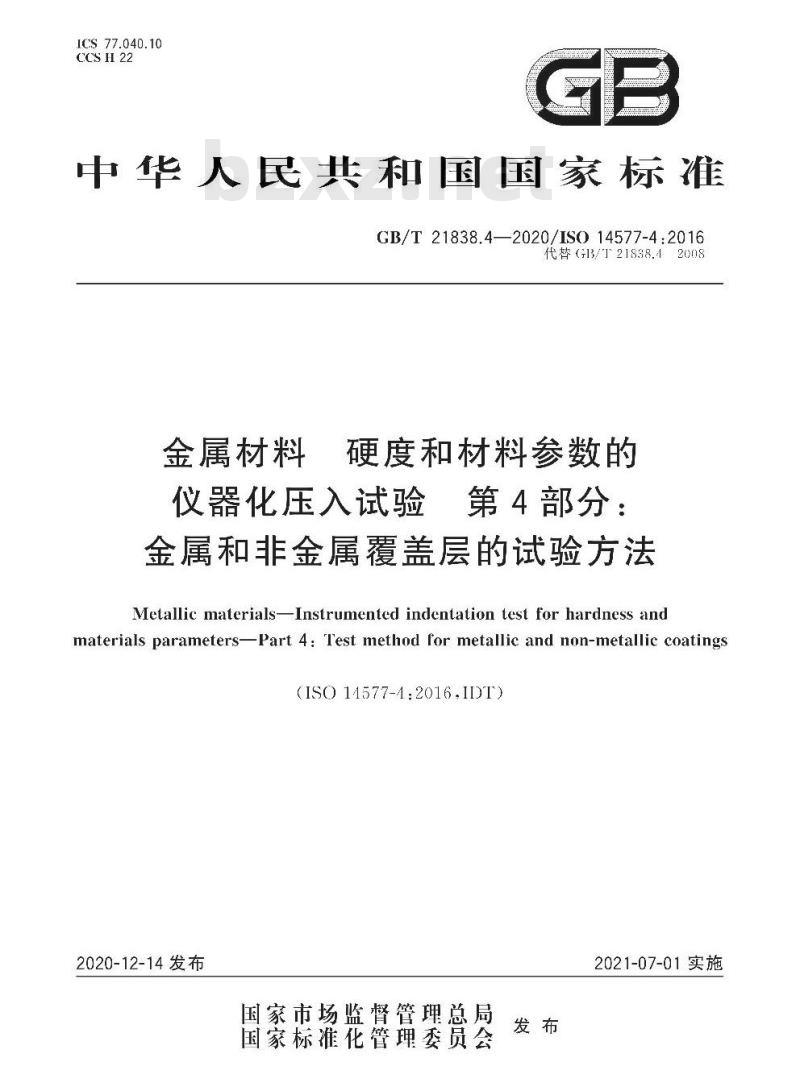

【GB国家标准】 金属材料 硬度和材料参数的仪器化压入试验 第4部分:金属和非金属覆盖层的试验方法
本网站 发布时间:
2023-06-14 17:45:51
- GB/T 21838.4-2020
- 现行
标准号:
GB/T 21838.4-2020
标准名称:
金属材料 硬度和材料参数的仪器化压入试验 第4部分:金属和非金属覆盖层的试验方法
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 21838.4-2020.Metallic materials-Instrumented indentation test for hardness and materials parameters-Part 4: Test method for metallic and non-metallic coatings.
1范围
GB/T 21838.4规定了金属和非金属覆盖层硬度和材料参数的仪器化压人试验方法,它特别适用于纳米/显微范围内的薄覆盖层试验。如果压入深度相对于覆盖层厚度很小,以至于在任何可能情况下都可以忽略基体材料的影响而将覆盖层当作块体材料时,没有必要采用本文件,该情况下的试验限制条件会在本文件给出。
GB/T 21838.4仅限于对试样表面进行垂直压人的单层覆盖层试验,但如果相对于压痕尺寸来说,每一层的厚度或梯度大于测量分辨率,则也可在其横截面上测量有梯度和多层覆盖层材料的性能。
GB/T 21838.4不限定材料的类型,它适用于金属和非金属覆盖层。在本文件中,术语“覆盖层”用于描述与连接基体不同并有着均匀性质的任何固体层。该方法假定覆盖层性能不随压人深度变化。对于复合材料覆盖层,如果微观结构尺寸小于压痕尺寸,复合材料覆盖层可以被视作均匀的。
GB/T 21838.4仅适用使用顶端曲率半径足够小的棱锥或圆锥形压头,从而保证测量所产生的塑性变形发生在覆盖层内部。对粘弹性或易发生蠕变的材料,试验时间对其硬度测量影响很大。
注1: ISO 14577-1.ISO 14577-2和ISO 14577-3 规定了在所有力和位移范围内块体材料的仪器化压入试验方法。
注2:这里采用的分析中未考虑压痕的凸起(pileup)或凹陷(sink-in)。使用原子力显微镜(AFM)评价压痕的形状以确定压痕周围表面的凸起或凹陷,这些表面效应导致分析中接触面积的低估(凸起)或高估(凹陷),进而可能影响测量结果。
1范围
GB/T 21838.4规定了金属和非金属覆盖层硬度和材料参数的仪器化压人试验方法,它特别适用于纳米/显微范围内的薄覆盖层试验。如果压入深度相对于覆盖层厚度很小,以至于在任何可能情况下都可以忽略基体材料的影响而将覆盖层当作块体材料时,没有必要采用本文件,该情况下的试验限制条件会在本文件给出。
GB/T 21838.4仅限于对试样表面进行垂直压人的单层覆盖层试验,但如果相对于压痕尺寸来说,每一层的厚度或梯度大于测量分辨率,则也可在其横截面上测量有梯度和多层覆盖层材料的性能。
GB/T 21838.4不限定材料的类型,它适用于金属和非金属覆盖层。在本文件中,术语“覆盖层”用于描述与连接基体不同并有着均匀性质的任何固体层。该方法假定覆盖层性能不随压人深度变化。对于复合材料覆盖层,如果微观结构尺寸小于压痕尺寸,复合材料覆盖层可以被视作均匀的。
GB/T 21838.4仅适用使用顶端曲率半径足够小的棱锥或圆锥形压头,从而保证测量所产生的塑性变形发生在覆盖层内部。对粘弹性或易发生蠕变的材料,试验时间对其硬度测量影响很大。
注1: ISO 14577-1.ISO 14577-2和ISO 14577-3 规定了在所有力和位移范围内块体材料的仪器化压入试验方法。
注2:这里采用的分析中未考虑压痕的凸起(pileup)或凹陷(sink-in)。使用原子力显微镜(AFM)评价压痕的形状以确定压痕周围表面的凸起或凹陷,这些表面效应导致分析中接触面积的低估(凸起)或高估(凹陷),进而可能影响测量结果。
