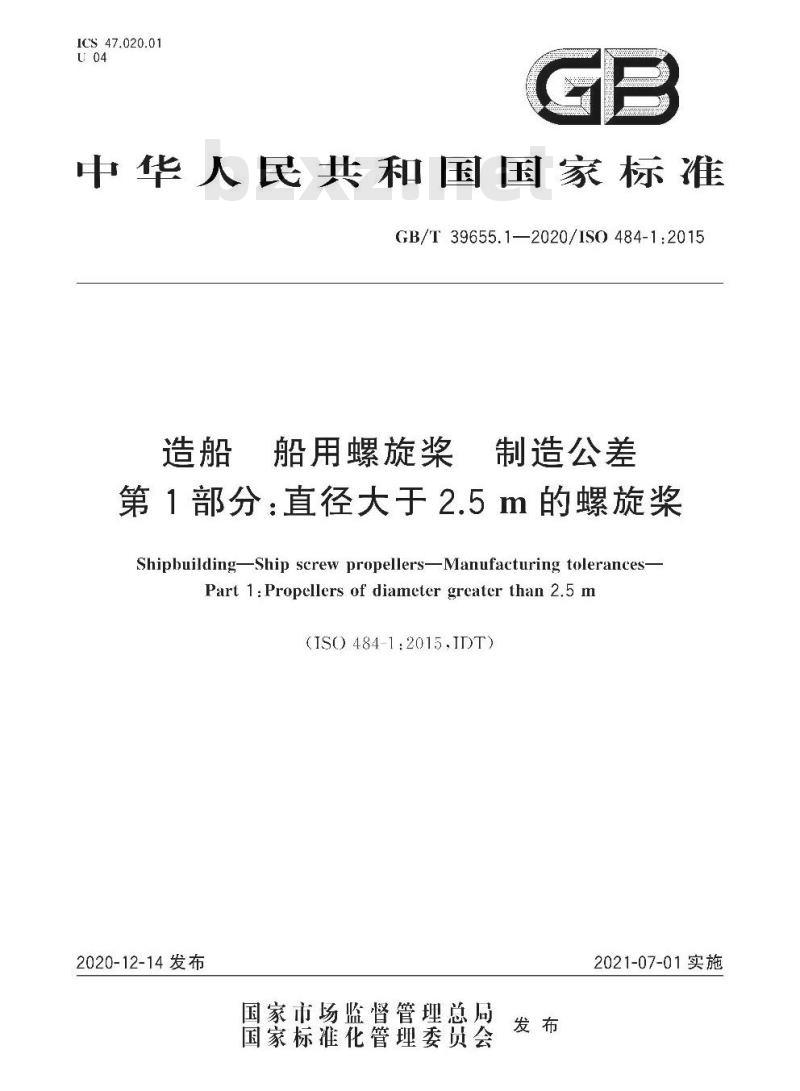

【GB国家标准】 造船 船用螺旋桨 制造公差第1部分:直径大于2.5 m的螺旋桨

GB/T 39655.1-2020.Shipbuilding-Ship screw propellers-Manufacturing tolerances-Part 1 :Propellers of diameter greater than 2.5 m.

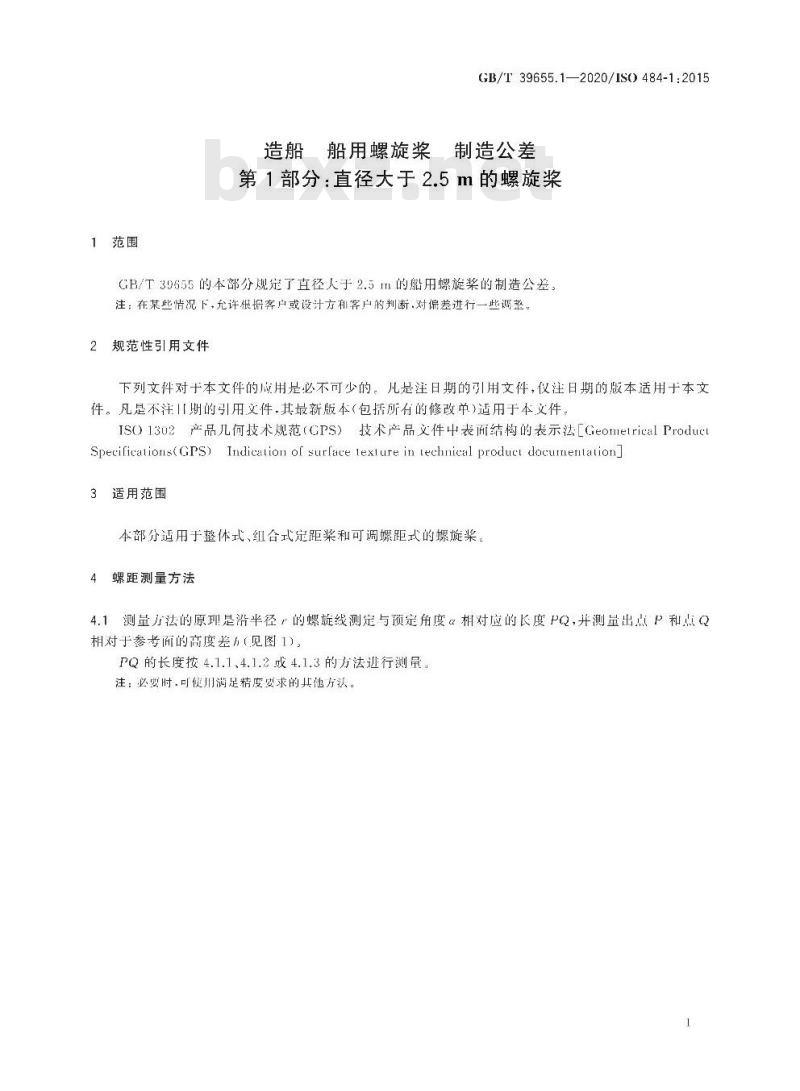

1范围
GB/T 39655.1规定了直径大于2.5 m的船用螺旋桨的制造公差。
注:在某些情况下,允许根据客户或设计方和客户的判断,对偏差进行一些调整。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 1302产品几何技术规范(GPS)技术产品文件中表面结构的表示法[Geometrical Product Specifications(GPS)- Indication of surface texture in technical product documentation]
3适用范围
GB/T 39655.1适用于整体式、组合式定距桨和可调螺距式的螺旋桨。
4螺距测量方法
4.1 测量方法的原理是沿半径r的螺旋线测定与预定角度a相对应的长度PQ,并测量出点P和点Q相对于参考面的高度差h(见图1)。
PQ的长度按4.1.1.4.1.2或4.1.3的方法进行测量。
注:必要时,可使用满足精度要求的其他方法。
