【GB国家标准】 皮革 物理和机械试验 透水汽性测定

本网站 发布时间: 2023-06-10 17:15:37
  • GB/T 39369-2020
  • 现行

基本信息

  • 标准号:

    GB/T 39369-2020

  • 标准名称:

    皮革 物理和机械试验 透水汽性测定

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

GB/T 39369-2020.Leather-Physical and mechanical tests-Determination of water vapour permeability.
1范围
GB/T 39369规定了皮革透水汽性的测定方法.
GB/T 39369适用于各种类型皮革透水汽性的测定.
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 39364皮革化学、物理、机械和色牢度试验取样 部位(GB/T 39364-2020, ISO 2418:2017,MOD)
QB/T 2707皮革物理和机械试验 试样 的准备和调节(QB/T 2707-2018,ISO 2419 :2012,M0D)
QB/T 2709皮革物理和机械试验 厚度的测定(QB/T 2709-2005 ,ISO 2589 :2002 ,MOD)
QB/T 2714皮革物理和机械试验耐折牢度 的测定(QB/T 2714-2018,ISO 5402-1:2011 ,MOD)
3原理
将试样固定在装有固体干燥剂的敞口容器瓶中,然后将其置于具有强流动性的标准大气中。容器瓶内的空气不断被随容器瓶旋转的固体干燥剂吸收。通过称量测试前后容器瓶的质量,计算得出试样的透水汽性。
4仪器和材料
4.1容器瓶,瓶颈内 径(30士3)mm ,带有含圆孔的螺旋盖,圆孔直径与瓶颈内径相等,瓶高约70 mm~90 mm.
4.2 测试仪,包含以下部分:
a)转盘,垂直安装 ,转速为(75士5)r/ min,能够支撑容器瓶(4.1),容器瓶的圆轴线与转盘轴线平行,两轴线相距(67土2)mm.

标准内容标准内容

部分标准内容:

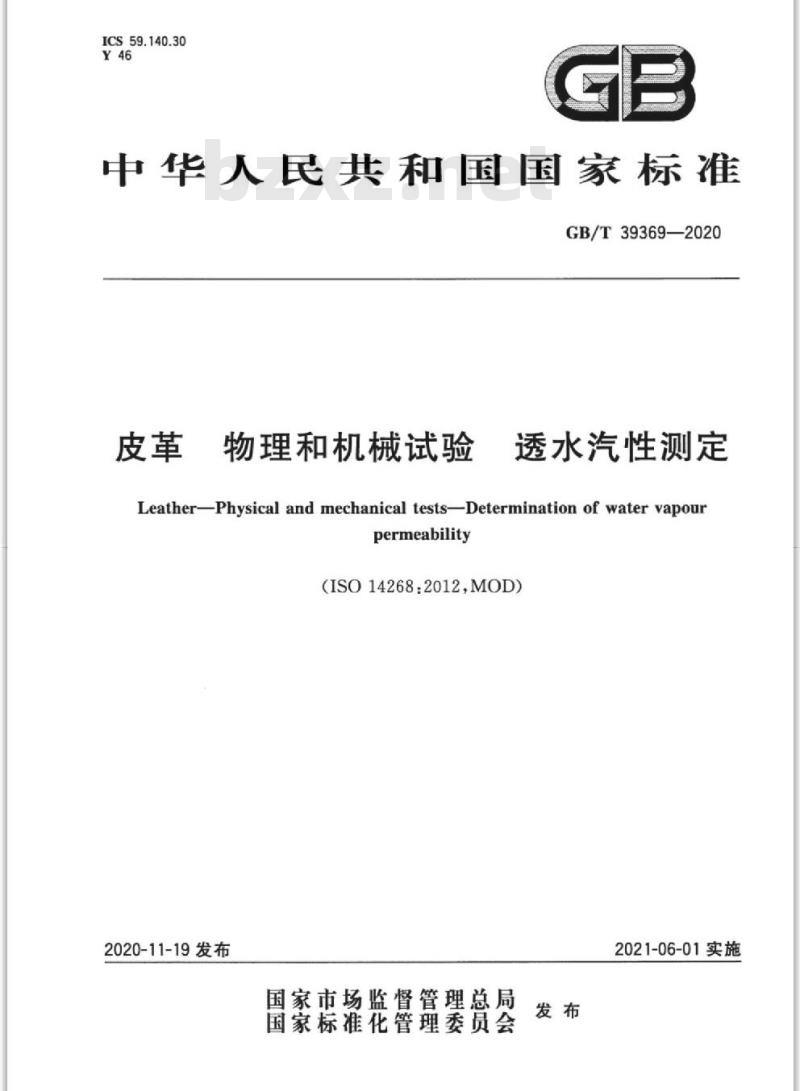

ICS59.140.30
中华人民共和国国家标准
GB/T39369—2020
物理和机械试验
透水汽性测定
Leather-Physical and mechanical testsDetermination of water vapourpermeability
(ISO14268.2012,MOD)
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
本标准按照GB/T1.1一2009给出的规则起草,GB/T39369—2020
本标准使用重新起草法修改采用ISO14268:2012《皮革物理和机械试验透水汽性测定》。本标准与ISO14268:2012的技术性差异及其原因如下:修改了第1章“范围”中标准化对象的陈述,增加了标准适用性的措述;关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下:·用修改采用国际标准的GB/T39364代替了ISO2418(见5.1和第8章);,用修改采用国际标准的QB/T2707代替了ISO2419(见4.7和5.3)用修改采用国际标准的QB/T2709,代替了ISO2589(见5.2);?用修改采用国际标准的QB/T2714,代替了ISO5402-1(见4.10和5.2)图1中增加了相关标注(见图1);修改了“分析天平”的精度要求(见4.4);增加了可使用其他相当者代替蜂蜡的规定(见4.8):第5章第一层次的条增加了标题(见第5章);将5.1的第2段调整至5.2见5.2);增加了*可用合适的仪器打磨”的规定(见5.2);*将5.2的最后1段调整为5.2的注(见5.2);将6.3中的第2句和第3句话改为注(见6.3);将ISO14268:2012的6.7调整为6.6的注,简化了描述,并依次调整后续条的编号(见6.6);一一第了章增加了透水汽性算数平均值的要求(见第7章)。本标推还做了下列编辑性修改:将公式(1)中的△m改成(mlm。);细化了公式(1)中参数的推导过程:调整了第8章“试验报告中列项的排序。本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会(SAC/TC252)归口。本标准起草单位:温州市蒙拉妮鞋业有限公司、广东省惠州市质量计量监督检测所、四川大学、深圳市安赛玛安全防护科技有限公司、嘉兴市皮毛和制鞋工业研究所、盛国(东莞)新材料科技有限公司、晋江市笔锋科技发展有限公司、中轻检验认证有限公司。本标准主要起草人:林炜、苏辉、万继鑫、王春华、黎学军、朱成魁、曾皓、蔡雅玲、任可帅。I
rKaeerkAca-

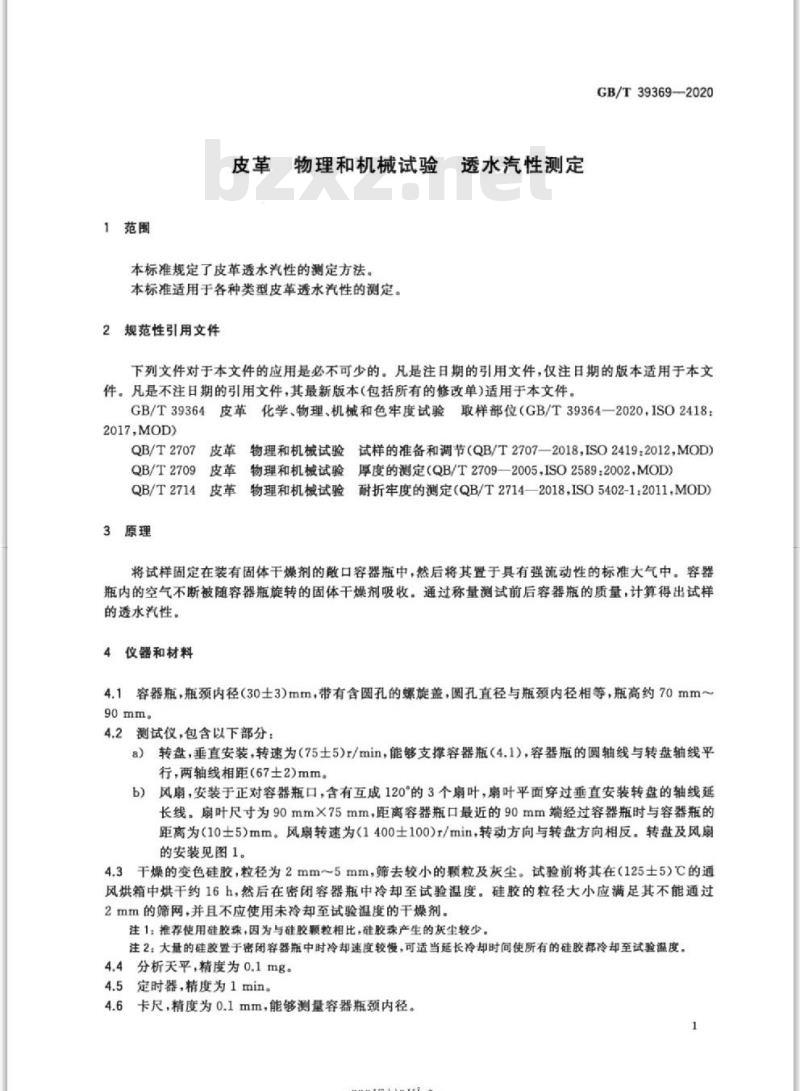

1范围
皮革物理和机械试验
透水汽性测定
本标准规定了皮革透水汽性的测定方法。本标准适用于各种类型皮革透水汽性的测定。2规范性引用文件
GB/T39369—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T39364皮革化学、物理、机械和色牢度试验取样部位(GB/T39364—2020,ISO2418:2017,MOD)
物理和机械试验试样的准备和调节(QB/T2707—2018,ISO24192012,MOD)QB/T2707
QB/T2709
皮革物理和机械试验厚度的测定(QB/T2709—2005,ISO2589:2002,MOD)QB/T2714皮革物理和机械试验耐折牢度的测定(QB/T2714—2018,ISO5402-1:2011,MOD3原理
将试样固定在装有固体干燥剂的散口容器瓶中,然后将其置于具有强流动性的标准大气中。容器瓶内的空气不断被随容器瓶旋转的固体干燥剂吸收。通过称量测试前后容器瓶的质量,计算得出试样的透水汽性。
4仪器和材料
4.1容器瓶,瓶颈内径(30士3)mm,带有含圆孔的螺旋盖,圆孔直径与瓶颈内径相等,瓶高约70mm~90mm。bzxz.net
4.2测试仪,包含以下部分:
转盘,垂直安装,转速为(75士5)r/min,能够支撑容器瓶(4.1),容器瓶的圆轴线与转盘轴线平a
行,两轴线相距(67±2)mm。
风扇,安装于正对容器瓶口,含有互成120的3个扇叶,扇叶平面穿过垂直安装转盘的轴线延6
长线。扇叶尺寸为90mm×75mm,距离容器瓶口最近的90mm端经过容器瓶时与容器瓶的距离为(10士5)mm。风扇转速为(1400士100)r/min,转动方向与转盘方向相反。转盘及风扇的安装见图1。
4.3干燥的变色硅胶,粒径为2mm~5mm,筛去较小的颗粒及灰尘。试验前将其在(125士5)C的通风烘箱中烘干约16h,然后在密闭容器瓶中冷却至试验温度。硅胶的粒径大小应满足其不能通过2mm的筛网,并且不应使用未冷却至试验温度的干燥剂。注1:推荐使用硅胶殊,因为与硅胶颗粒相比,硅胶殊产生的灰尘较少,注2:大量的硅胶置于密闭容器瓶中时冷却速度较慢,可适当延长冷却时间使所有的硅胶都冷却至试验温度,4.4分析天平,精度为0.1mg。
4.5定时器,精度为1min。
4.6卡尺,精度为0.1mm,能够测量容器瓶颈内径。1
-rrKaeerKAca-
GB/T39369—2020

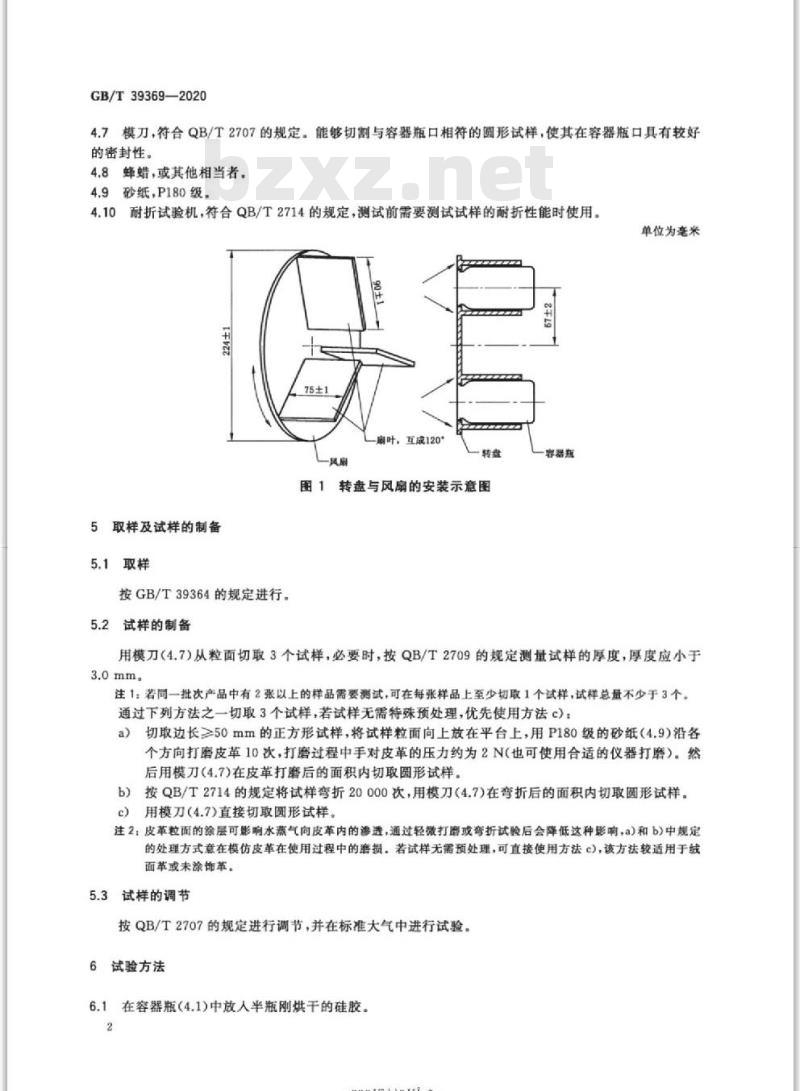

4.7模刀,符合QB/T2707的规定。能够切割与容器瓶口相符的圆形试样,使其在容器瓶口具有较好的密封性。
4.8蜂蜡,或其他相当者。
砂纸,P180级。
耐折试验机,符合QB/T2714的规定,测试前需要测试试样的耐折性能时使用。4.10
单位为毫米
扇叶,互成120°
图1转盘与风扇的安装示意图
5取样及试样的制备
5.1取样
按GB/T39364的规定进行。
5.2试样的制备
容器瓶
用模刀(4.7)从粒面切取3个试样,必要时,按QB/T2709的规定测量试样的厚度,厚度应小于3.0mm
注1:著同一批次产品中有2张以上的样品需要测试,可在每张样品上至少切取1个试样,试样总量不少于3个通过下列方法之一切取3个试样,若试样无需特殊预处理,优先使用方法c):a)切取边长≥50mm的正方形试样,将试样粒面向上放在平台上,用P180级的砂纸(4.9)沿各个方向打磨皮革10次,打磨过程中手对皮革的压力约为2N(也可使用合适的仪器打磨)。然后用模刀(4.7)在皮革打磨后的面积内切取圆形试样。b)按QB/T2714的规定将试样弯折20000次,用模刀(4.7)在弯折后的面积内切取圆形试样,c)用模刀(4.7)直接切取圆形试样。注2:皮革粒面的涂层可影响水蒸气向皮革内的渗透,通过轻微打磨或弯折试验后会降低这种影响,a)和b)中规定的处理方式意在模仿皮革在使用过程中的磨损。若试样无需预处理,可直接使用方法c),该方法较适用于绒面革或未涂饰革
5.3试样的调节
按QB/T2707的规定进行调节,并在标准大气中进行试验。6试验方法
6.1在容器瓶(4.1)中放人半瓶刚烘干的硅胶。2
rKaeerkAca-

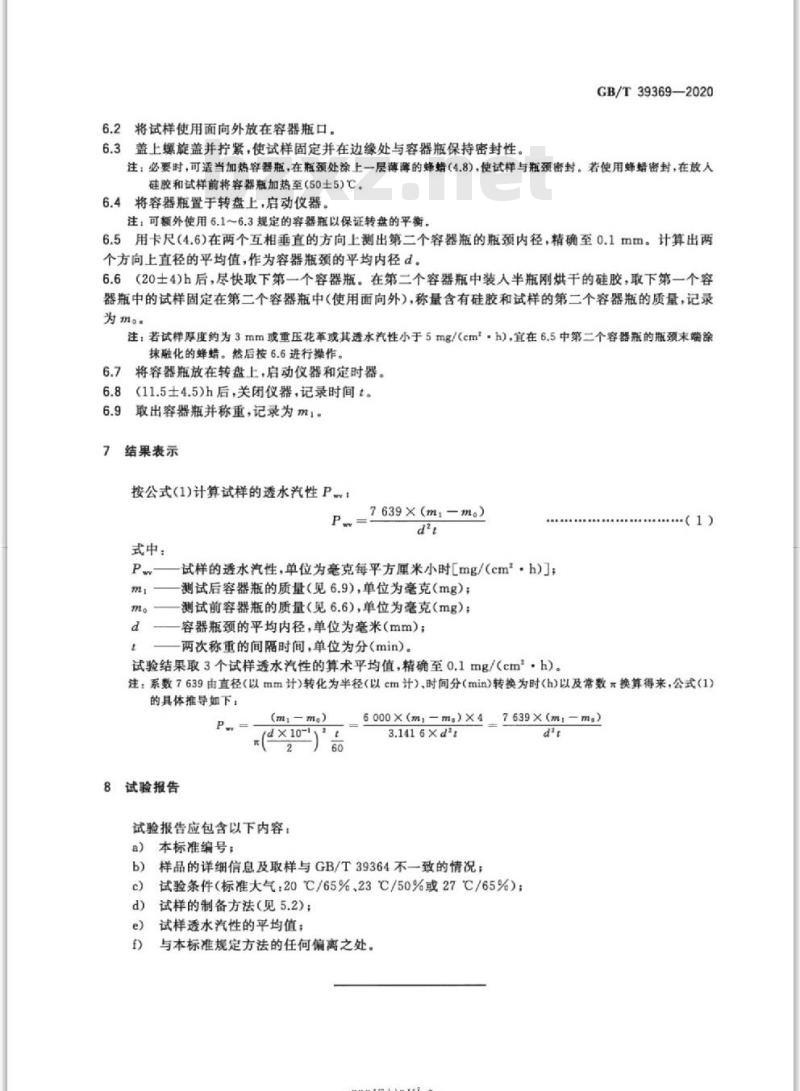

6.2将试样使用面向外放在容器瓶口6.3盖上螺旋盖并拧紧,使试样固定并在边缘处与容器瓶保持密封性。GB/T39369—2020
注:必要时,可适当加热容器瓶,在瓶颈处涂上一层薄薄的蜂蜡(4.8),使试样与瓶颈密封。若使用蜂蜡密封,在放人硅胶和试样前将容器瓶加热至(50土5)℃6.4将容器瓶置于转盘上,启动仪器。注:可额外使用6.1~6.3规定的容器瓶以保证转盘的平衡6.5用卡尺(4.6)在两个互相垂直的方向上测出第二个容器瓶的瓶颈内径,精确至0.1mm。计算出两个方向上直径的平均值,作为容器瓶颈的平均内径d。6.6(20士4)h后,尽快取下第一个容器瓶。在第二个容器瓶中装人半瓶刚烘于的硅胶,取下第一个容器瓶中的试样固定在第二个容器瓶中(使用面向外),称量含有硅胶和试样的第二个容器瓶的质量,记录为m。
注:若试样厚度约为3mm或重压花革或其透水汽性小于5mg/(cm·h),宜在6.5中第二个容器瓶的瓶颈末端涂抹融化的蜂蜡。然后按6.6进行操作。6.7将容器瓶放在转盘上,启动仪器和定时器。3(11.5士4.5)h后,关闭仪器,记录时间t。6.8
6.9取出容器瓶并称重,记录为ml.7
结果表示
按公式(1)计算试样的透水汽性P.v:7639×(m-m。)
式中:
试样的透水汽性,单位为毫克每平方厘米小时[mg/(cm·h)];测试后容器瓶的质量(见6.9),单位为毫克(mg);测试前容器瓶的质量(见6.6),单位为毫克(mg);容器瓶颈的平均内径,单位为毫米(mm);两次称重的间隔时间,单位为分(min)。试验结果取3个试样透水汽性的算术平均值,精确至0.1mg/(cm·h)。(1)
注:系数7639由直径(以mm计)转化为半径(以cm计)、时间分(min)转换为时(h)以及常数换算得来,公式(1)的具体推导如下:
8试验报告
(dx10-)
试验报告应包含以下内容:
a)本标准编号;
6000×(m-m)×4
7639×(ml-m)
样品的详细信息及取样与GB/T39364不一致的情况;b)
试验条件(标准大气:20℃/65%、23C/50%或27℃/65%);试样的制备方法(见5.2);
试样透水汽性的平均值:
与本标准规定方法的任何偏离之处。rKaeerkAca-
GB/T39369-2020
打印日期:2020年12月8日
rKaeerkAca-
中华人民共和国
国家标准
透水汽性测定
物理和机械试验
GB/T39369—2020
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址spc.net.cn
总编室:(010)68533533发行中心:(010)51780238读者服务部:(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
5字数10千字
印张0.5
2020年11月第一次印刷
2020年11月第一版
书号:155066·1-66128定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68510107
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
