- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 39371-2020 皮革 物理和机械试验 柔软度的测定

【GB国家标准】 皮革 物理和机械试验 柔软度的测定
- GB/T39371-2020
- 现行
标准号:
GB/T 39371-2020
标准名称:
皮革 物理和机械试验 柔软度的测定
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
1.41 MB

点击下载
标准简介:
GB/T 39371-2020.Leather-Physical and mechanical tests-Determination of softness.
1范围
GB/T 39371规定了皮革柔软度的测定方法.
GB/T 39371适用于鞋面革、家具革、服装革、箱包革等各种柔韧性皮革柔软度的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 39364皮革化学 、物理、机械和色牢度试验取样 部位(GB/T 39364-2020, ISO 2418;2017,MOD)
QB/T 2707皮革物理和机械试验 试样 的准备和调节(QB/T 2707-2018, ISO 2419: 2012,MOD)
3原理
将皮革试样夹紧固定在测试仪底座上,然后将试样正上方的圆柱形荷重触针以适当的速度下降,接触到试样时使其产生向下的压力,以试样发生的变形量表示其柔软度.
4仪器和材料
1.1 柔软度测试仪
见图1,包含以下所述部件:
圆形孔径A,直径为(35.0士0.1)mm.
金属环:与圆形孔径A相适应,可使其直径分别减小至(25.0士0.1) mm或(20.0士0.1)mm.
固定夹B;用于固定、夹紧皮革试样.
圆柱形荷重触针C,直径(4.9士0.1)mm,长度(11.5士0.1)mm,固定在圆柱形荷载D上,圆柱形荷载D内部置有弹簧。荷重触针与圆柱形荷载的总质量应为(530土10)g.
注:静态测量时,有效总试验力由四柱形荷重触针施加的力以及弹簧产生的线性递减的弹力组成。其中圆柱形荷重触针施加的力大小为(5.2士0.1)N,弹簧在0.0 mm位置处的弹力为(0.73土0.1)N,在6.5 mm位置处的弹簧
力为(0.5士0.1)N,故有效总试验力为5.5 N~6.13 N.
触针加载装置,使圆柱形荷重触针垂直靠近皮革表面,并且在(1.5士0.5)s内移动(11.5土0.1)mm.
计量器,用于记录皮革试样受力时的舒展情况,精度为0.1 mm.

部分标准内容:

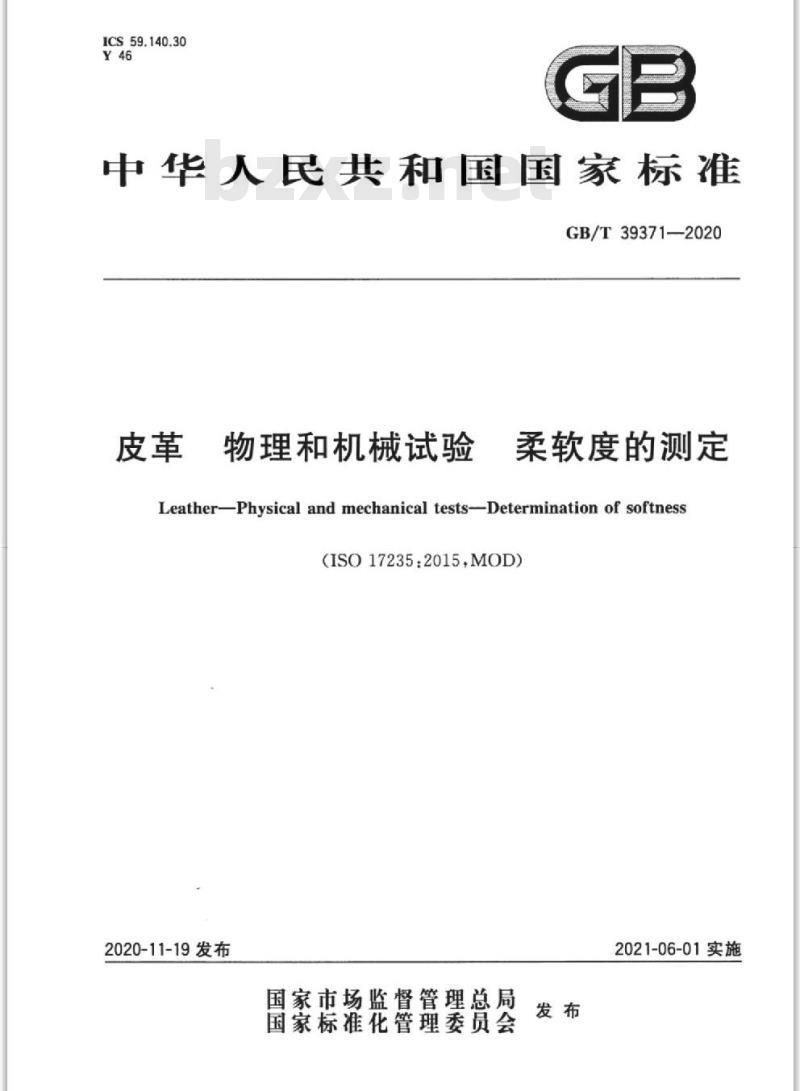

中华人民共和国国家标准
GB/T39371—2020
物理和机械试验
柔软度的测定www.bzxz.net
LeatherPhysical and mechanical tests-Determination of softness(ISO17235:2015,MOD)
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施

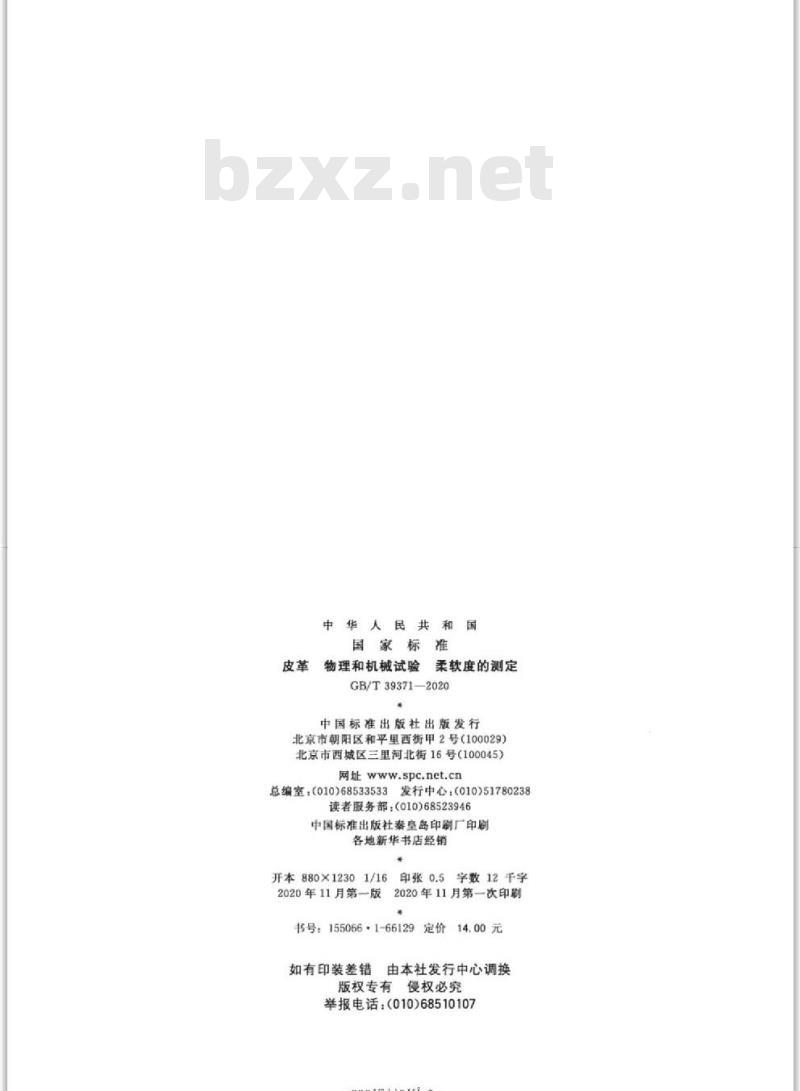

中华人民共
国家标
物理和机械试验
柔软度的测定
GB/T39371—2020
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址spc.net.cn
总编室:(010)68533533
发行中心:(010)51780238
读者服务部:(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数12千字
2020年11月第一版2020年11月第一次印刷书号:155066·1-661292
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话:(010)68510107
-rrKaeerkAca-

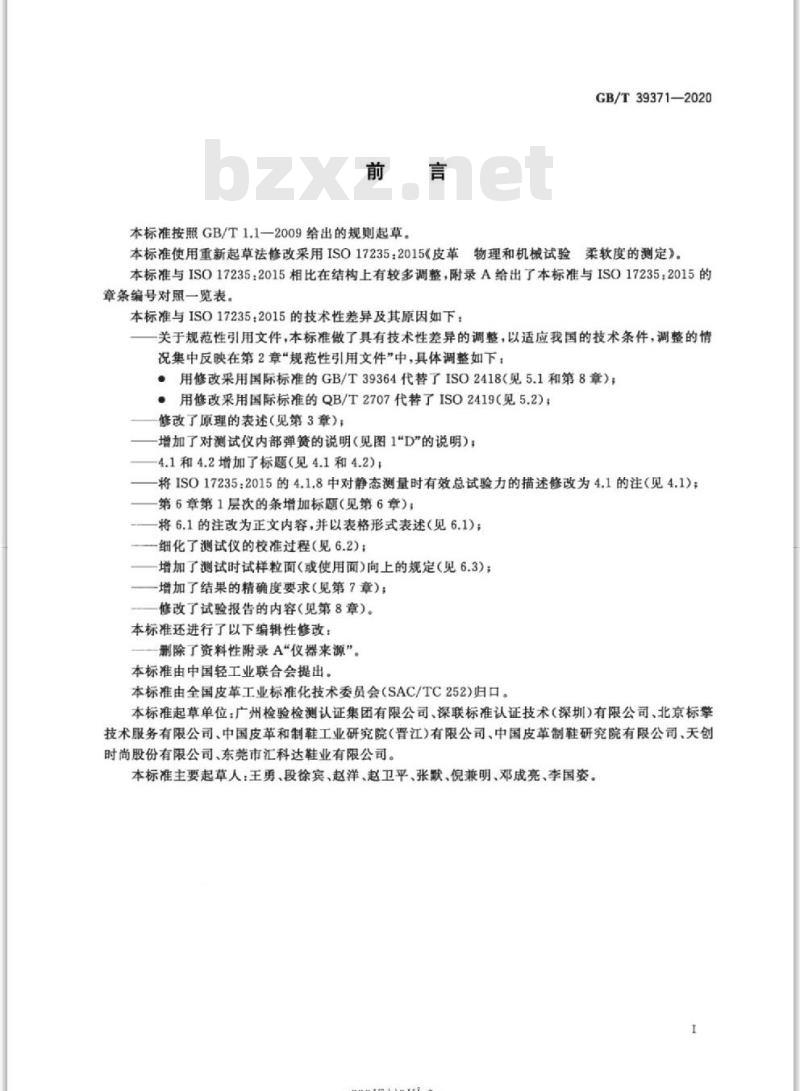

本标准按照GB/T1.1一2009给出的规则起章。GB/T39371—2020
本标准使用重新起草法修改采用ISO17235:2015《皮革物理和机械试验柔软度的测定》。本标准与ISO17235:2015相比在结构上有较多调整,附录A给出了本标准与ISO17235:2015的章条编号对照一览表,
本标准与ISO17235:2015的技术性差异及其原因如下:关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下:用修改采用国际标准的GB/T39364代替了ISO2418(见5.1和第8章)·用修改采用国际标准的QB/T2707代替了ISO2419(见5.2);修改了原理的表述(见第3章):-增加了对测试仪内部弹簧的说明(见图1D\的说明);4.1和4.2增加了标题(见4.1和4.2);将IS017235:2015的4.1.8中对静态测量时有效总试验力的描述修改为4.1的注(见4.1);第6章第1层次的条增加标题(见第6章);-将6.1的注改为正文内容,并以表格形式表述(见6.1);细化了测试仪的校准过程(见6.2):增加了测试时试样粒面(或使用面)向上的规定(见6.3);增加了结果的精确度要求(见第7章):修改了试验报告的内容(见第8章)。本标准还进行了以下编辑性修改:删除了资料性附录A“仪器来源”。本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会(SAC/TC252)归口。本标准起草单位:广州检验检测认证集团有限公司、深联标准认证技术(深圳)有限公司、北京标掌技术服务有限公司、中国皮革和制鞋工业研究院(晋江)有限公司、中国皮革制鞋研究院有限公司、天创时尚股份有限公司、东莞市汇科达鞋业有限公司。本标准主要起草人:王勇、段徐宾赵洋、赵卫平、张献、倪兼明、邓成亮、季国姿。1
rrKaeerkca-

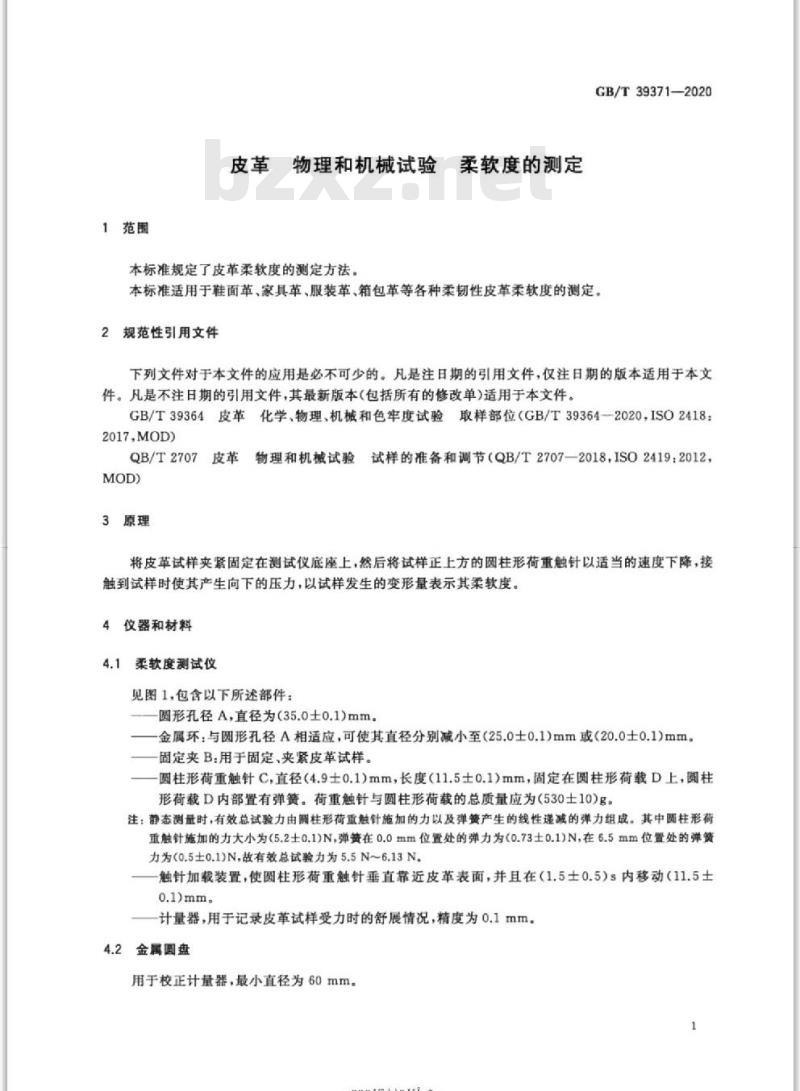

1范围
物理和机械试验
本标准规定了皮革柔软度的测定方法。柔软度的测定
GB/T39371—2020
本标准适用于鞋面革、家具革、服装革、箱包革等各种柔韧性皮革柔软度的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T39364皮革化学、物理、机械和色牢度试验取样部位(GB/T39364一2020,ISO24182017.MOD
QB/T2707皮革物理和机械试验
试样的准备和调节(QB/T2707—2018,ISO2419:2012,MOD)
3原理
将皮革试样夹紧固定在测试仪底座上,然后将试样正上方的圆柱形荷重触针以适当的速度下降,接触到试样时使其产生向下的压力,以试样发生的变形量表示其柔软度。4仪器和材料
4.1柔软度测试仪
见图1,包含以下所送部件:
圆形孔径A,直径为(35.0士0.1)mm。金属环:与圆形孔径A相适应,可使其直径分别减小至(25.0士0.1)mm或(20.0士0.1)mm。固定夹B:用于固定、夹紧皮革试样。圆柱形荷重触针C,直径(4.9士0.1)mm,长度(11.5士0.1)mm,固定在圆柱形荷载D上,圆柱形荷载D内部置有弹簧。荷重触针与圆柱形荷载的总质量应为(530士10)g。注:静态测量时,有效总试验力由圆柱形荷重触针施加的力以及弹簧产生的线性递减的弹力组成。其中圆柱形荷重触针施加的力大小为(5.2士0.1)N,弹贫在0.0mm位置处的弹力为(0.73士0.1)N,在6.5mm位置处的弹簧力为(0.5士0.1)N,故有效总试验力为5.5N~6.13N。触针加载装置,使圆柱形荷重触针垂直靠近皮革表面,并且在(1.5士0.5)s内移动(11.5士0.1)mm
计量器,用于记录皮革试样受力时的舒展情况,精度为0.1mm。2金属圆盘
用于校正计量器,最小直径为60mm。1
rKaeerkAca-
GB/T39371—2020

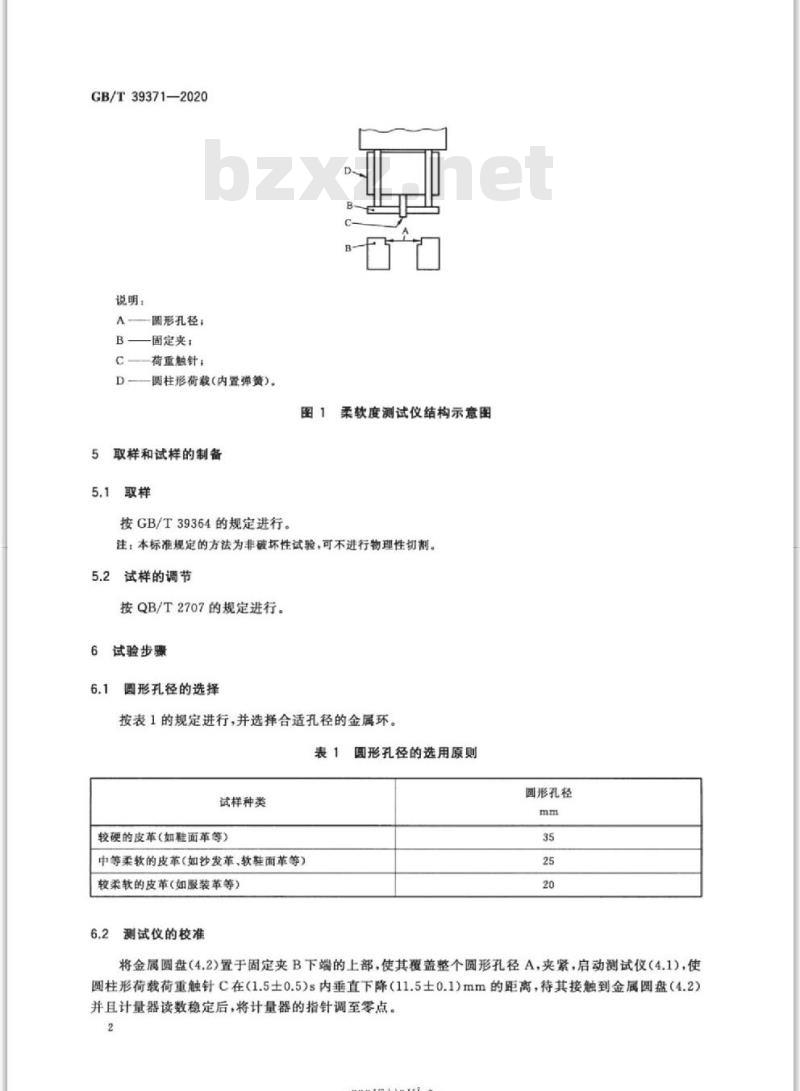

说明:
圆形孔径:
—固定夹;
C—荷重触针:
D——圆柱形荷载(内置弹簧)。
取样和试样的制备
按GB/T39364的规定进行。
柔软度测试仪结构示意图
注:本标准规定的方法为非破坏性试验,可不进行物理性切割。试样的调节
按QB/T2707的规定进行。
试验步骤
圆形孔径的选择
按表1的规定进行,并选择合适孔径的金属环。表1
试样种类
较硬的皮革(如鞋面革等)
中等柔软的皮革(如沙发革、软鞋面革等)较柔软的皮革(如服装革等)
测试仪的校准
圆形孔径的选用原则
圆形孔径
将金属圆盘(4.2)置于固定夹B下端的上部,使其覆盖整个圆形孔径A,夹紧,启动测试仪(4.1).使圆柱形荷载荷重触针C在(1.5士0.5)s内垂直下降(11.5士0.1)mm的距离,待其接触到金属圆盘(4.2)并且计量器读数稳定后,将计量器的指针调至零点。2
-rrKaeerKAca-
6.3试样的测定
GB/T39371-2020
将调节后的皮革试样粒面(或使用面)向上置于固定夹B下端的上部,使其覆盖整个圆形孔径A,测试部位应平整且无切口或疤痕等明显缺陷,释放圆柱形荷重触针C,使其产生向下的力,待数值稳定后读取并记录,该值即为皮革的柔软度值。更换试样的测试部位重新测试,至少测量3个位置。三次试验的测试部位应独立且不重叠,即每次测试部位的中心之间的距离应大于固定夹B的直径。7结果的表示
试样的柔软度取三次测定结果的算术平均值,精确至0.1mm。8
试验报告
试验报告应包含以下内容:
a)本标准编号;
b)样品的详细信息,取样与GB/T39364不一致的情况;试验条件(标准大气:20℃/65%、23℃/50%或27℃/65%);c
试验选用的圆形孔径;
每次的测试部位及读数;
试验结果;
与本标准中所规定方法的任何偏离。rKaeerkAca-
GB/T39371—2020
附录A
(资料性附录)
本标准与IS0172352015相比的结构变化情况本标准与ISO17235:2015相比在结构上有较多调整,具体章条编号对照情况见表A.1.表A,1本标准与IS017235:2015的章条编号对照情况本标准章条编号
附录A
GB/T39371-2020
打印日期:2020年12月8日
-rKaeerkca-
对应的ISO17235;2015章条编号
4.1.1~4.1.8
6,5的部分内容
附录A
版权专有
侵权必究
书号:155066·1-66129
定价:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 热门标准
- GB国家标准
- GB/T14946-2002 全国干部、人事管理信息系统指标体系分类与代码
- GB4623-1994 环形预应力混凝土电杆
- GB/T34007-2017 道路车辆 制动衬片摩擦材料 摩擦性能拖曳试验方法
- GB/T50010-2010 混凝土结构设计标准(2024年版)
- GB12594-1990 工作基准试剂(容量) 溴酸钾
- GB/T39498-2020 消费品中重点化学物质使用控制指南
- GB16199-1996 车间空气中二月桂酸二丁基锡卫生标准
- GB13851-2022 内河交通安全标志
- GB/T4726-1984 树脂浇铸体扭转试验方法
- GB/T4789.19-2003 食品卫生微生物学检验 蛋与蛋制品检验
- GB/T5206.3-1986 色漆和清漆 词汇 第三部分 颜料术语
- GB/T1592.1-2008 农业拖拉机后置动力输出轴 1、2和 3型 第1部分:通用要求、安全要求、防护罩尺寸和空隙范围
- GB/T14743-1993 港口轮胎起重机技术条件
- GB17269-2003 铝镁粉加工粉尘防爆安全规程
- GB/T5009.14-2003 食品中锌的测定
- 行业新闻
- 在美国财政部“宣布之前”购买瑞波币(XRP):专家解析原因
- 7月5日Solana (SOL)价格预测
- BONK 会实现 100× 暴涨吗?从技术面与市值天花板分析机会与风险
- 价格走势与市场热度:Solaxy 近期跌涨波动为何?
- 韩国Upbit交易所新增MOODENG交易对,支持韩元、比特币和泰达币交易
- 启动一台XRP矿机,每天赚取5666美元!
- 突发:纳斯达克上市公司Nano Labs购入5000万美元BNB成立金库
- BONK 突破关键阻力后或迎来 30%–40% 中线行情,这些技术指标需关注
- 分析师预测,随着ETF热潮再度升温,XRP可能重现2017年1200%的暴涨行情
- 7月尼日利亚势头强劲的三大山寨币
- 2025年波卡(Polkadot)和卡尔达诺(Cardano)悄然崛起(包括一位意外新秀)
- Chainlink价格预测:LINK突破200日均线,有望冲击18美元
- Binance预测Bonk价格:近期涨76%,未来有望涨250%?
- 日本批准利好刺激后,SEI能否从0.26美元支撑位反弹?
- 顶级上币财富效应,重塑交易新範式|SuperCEX Ourbit 2025 成就概览
网站备案号:湘ICP备2023016450号-1
