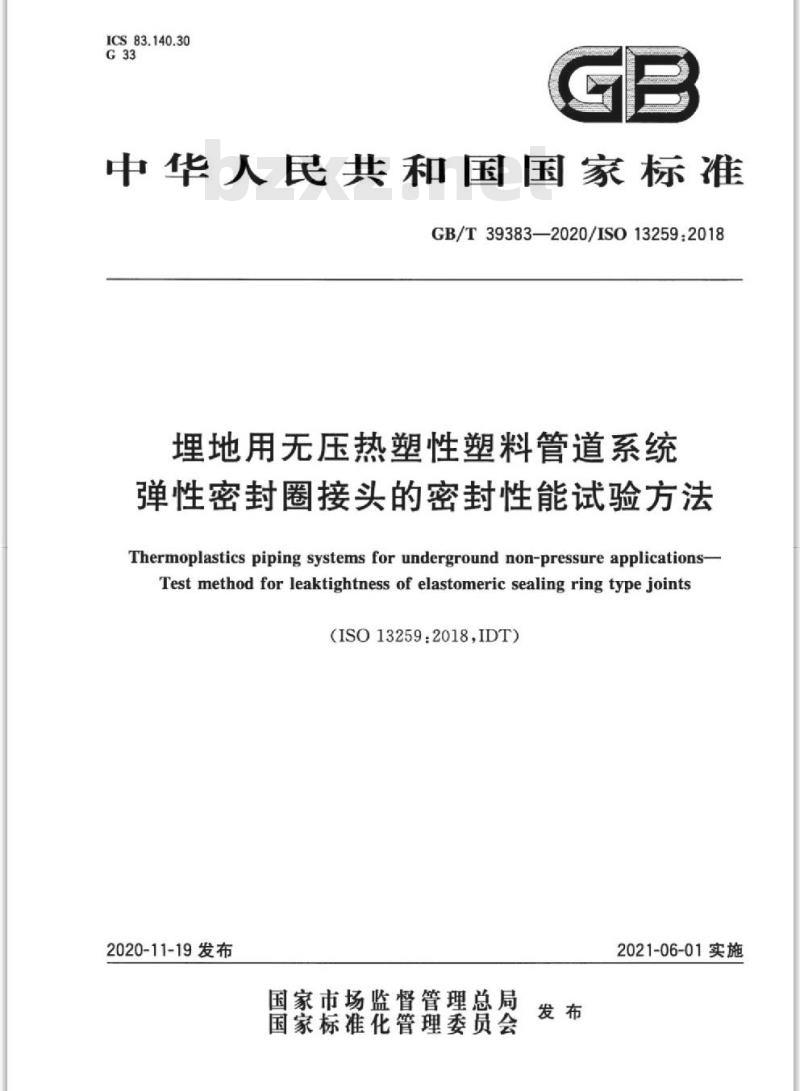

【GB国家标准】 埋地用无压热塑性塑料管道系统弹性密封圈接头的密封性能试验方法

GB/T 39383-2020.Thermoplastics piping systems for underground non-pressure applications-Test method for leaktightness of elastomeric sealing ring type joints.

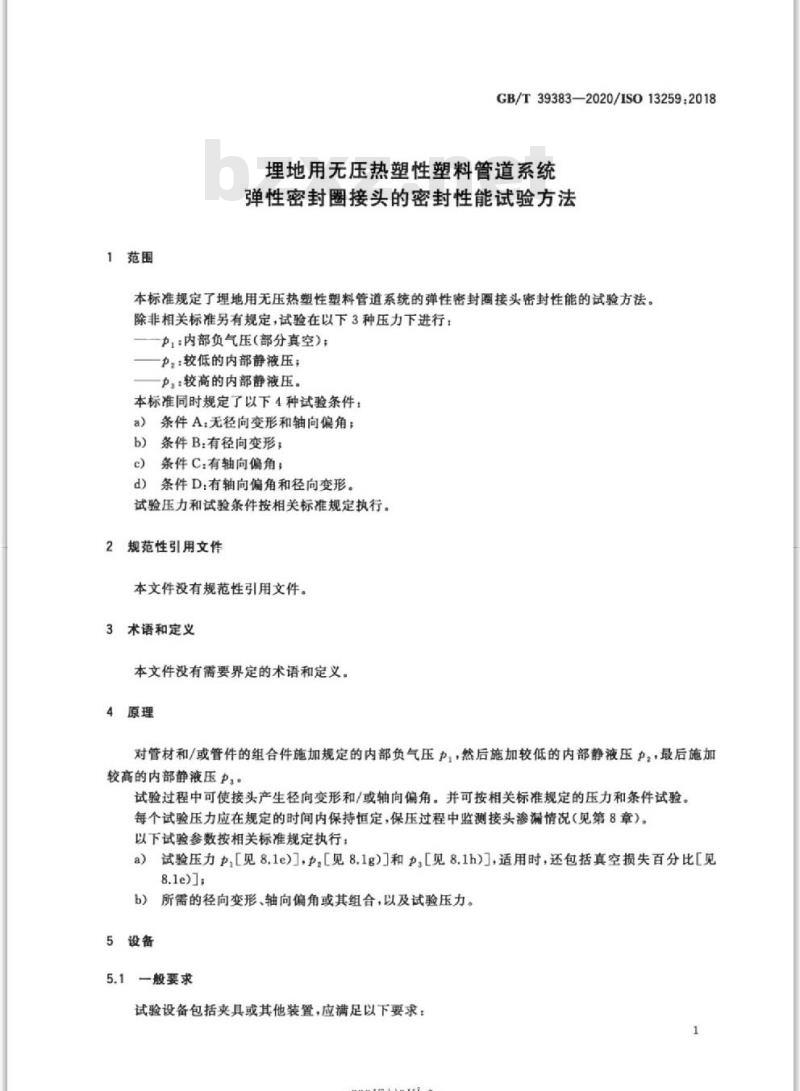

1范围
GB/T 39383规定了埋地用无压热塑性塑料管道系统的弹性密封圈接头密封性能的试验方法。
除非相关标准另有规定,试验在以下3种压力下进行:
p1:内部负气压(部分真空);
p2:较低的内部静液压;
p3:较高的内部静液压。
GB/T 39383同时规定了以下4种试验条件:
a)条件A:无径向变形和轴向偏角;
b) 条件B:有径向变形;
c)条件C:有轴向偏角;
d)条件D:有轴向偏角和径向变形.
试验压力和试验条件按相关标准规定执行。
2规范性引用文件.
本文件没有规范性引用文件.
3术语和定义
本文件没有需要界定的术语和定义。
对管材和/或管件的组合件施加规定的内部负气压p1,然后施加较低的内部静液压p2,最后施加较高的内部静液压p3试验过程中可使接头产生径向变形和/或轴向偏角。并可按相关标准规定的压力和条件试验。
每个试验压力应在规定的时间内保持恒定,保压过程中监测接头渗漏情况(见第8章)。
5设备
5.1一般要求
试验设备包括夹具或其他装置,应满足以下要求:
a) 施加规定的径向变形和轴向偏角;
b)施加规定 的试验压力,包括正压或负压;
c)使试样在试验过程中保持规定的状态;
d)承受试样 中水的重力和试验过程中静液压产生的力。
设备不应抵消内部试验压力对接头造成的轴向力.

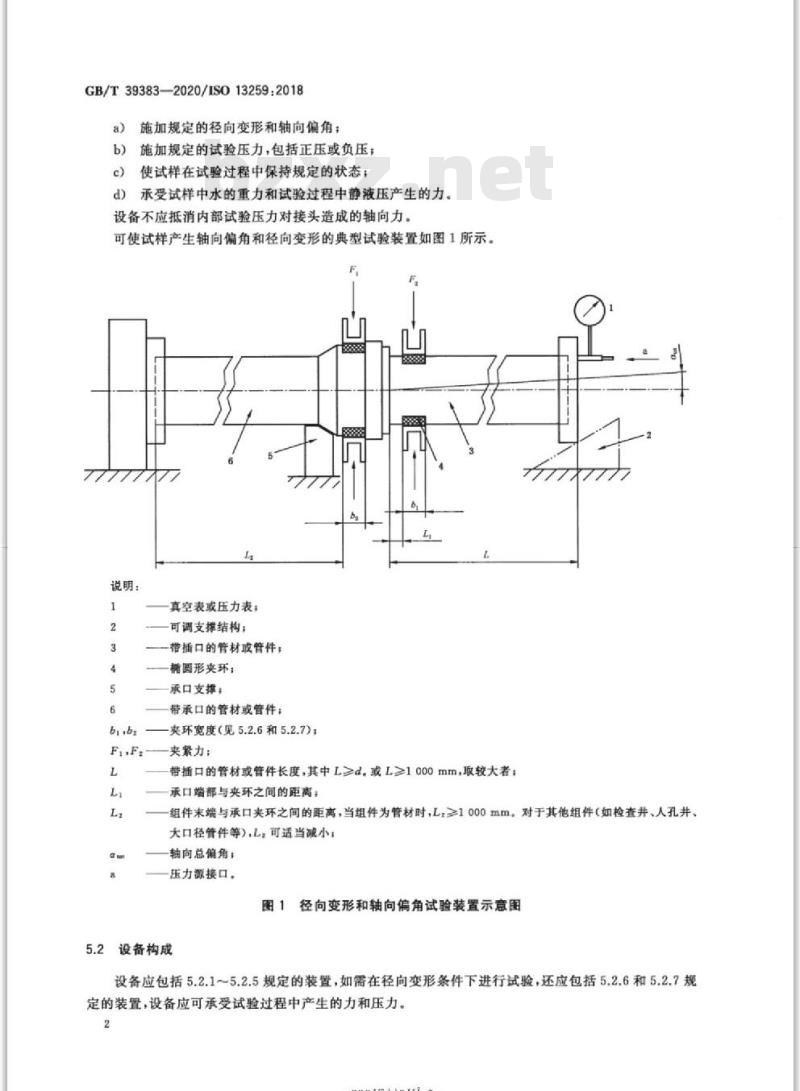

可使试样产生轴向偏角和径向变形的典型试验装置如图1所示。
