- GB/T 39522-2020 螺纹中径米制系列量针
【GB国家标准】 螺纹中径米制系列量针
本网站 发布时间:
2023-06-08 07:19:29
- GB/T 39522-2020
- 现行
标准号:
GB/T 39522-2020
标准名称:
螺纹中径米制系列量针
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39522-2020.Metric series wires for the pitch diameters of screw threads.

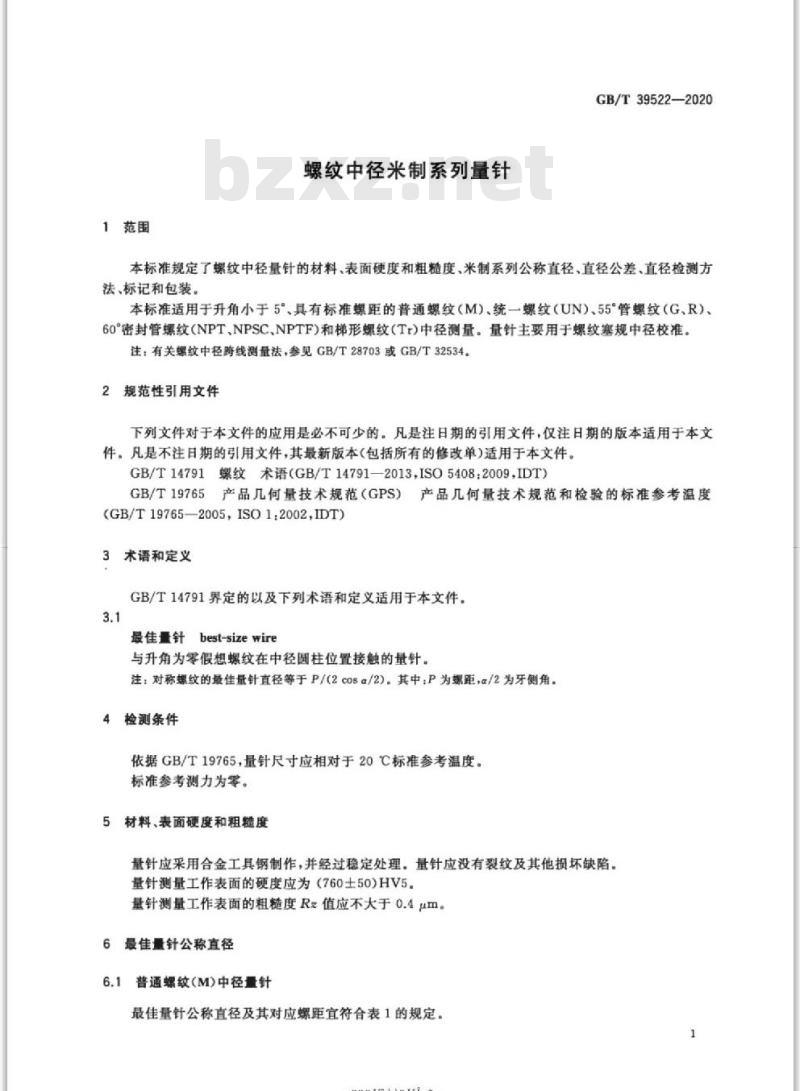

1范围
GB/T 39522规定了螺纹中径量针的材料.表面硬度和粗糙度.米制系列公称直径、直径公差.直径检测方法、标记和包装。
GB/T 39522适用于升角小于5° 、具有标准螺距的普通螺纹(M)、统一螺纹(UN)、55°管螺纹(G、R)、60°密封管螺纹(NPT、NPSC、NPTF)和梯形螺纹(Tr)中径测量。量针主要用于螺纹塞规中径校准。
注:有关螺纹中径跨线测量法,参见GB/T 28703或GB/T 32534.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14791蜾纹术语(GB/T 14791-2013,ISO 5408 :2009 ,IDT)
GB/T 19765产品几何量技术规范(GPS)产 品几何量技术规范和检验的标准参考温度(GB/T 19765-2005, ISO 1 :2002,IDT)
3术语和定义
GB/T 14791界定的以及下列术语和定义适用于本文件
3.1
最佳量针 best-size wire
与升角为零假想螺纹在中径圆柱位置接触的量针。
4检测条件
依据GB/T 19765,量针尺寸应相对于20 C标准参考温度。
标准参考测力为零。
1范围
GB/T 39522规定了螺纹中径量针的材料.表面硬度和粗糙度.米制系列公称直径、直径公差.直径检测方法、标记和包装。
GB/T 39522适用于升角小于5° 、具有标准螺距的普通螺纹(M)、统一螺纹(UN)、55°管螺纹(G、R)、60°密封管螺纹(NPT、NPSC、NPTF)和梯形螺纹(Tr)中径测量。量针主要用于螺纹塞规中径校准。
注:有关螺纹中径跨线测量法,参见GB/T 28703或GB/T 32534.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14791蜾纹术语(GB/T 14791-2013,ISO 5408 :2009 ,IDT)
GB/T 19765产品几何量技术规范(GPS)产 品几何量技术规范和检验的标准参考温度(GB/T 19765-2005, ISO 1 :2002,IDT)
3术语和定义
GB/T 14791界定的以及下列术语和定义适用于本文件
3.1
最佳量针 best-size wire
与升角为零假想螺纹在中径圆柱位置接触的量针。
4检测条件
依据GB/T 19765,量针尺寸应相对于20 C标准参考温度。
标准参考测力为零。
