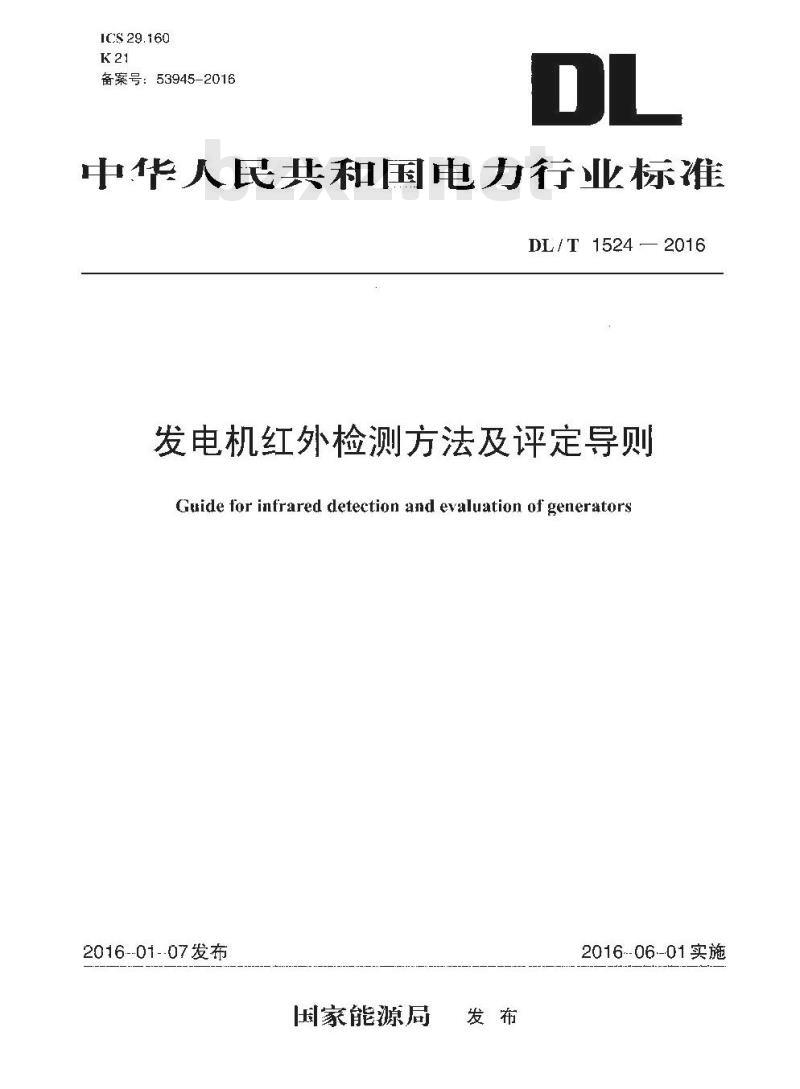

【DL电力标准】 发电机红外检测方法及评定导则

DL/T 1524-2016.Guide for infrared detection and evaluation of generators.

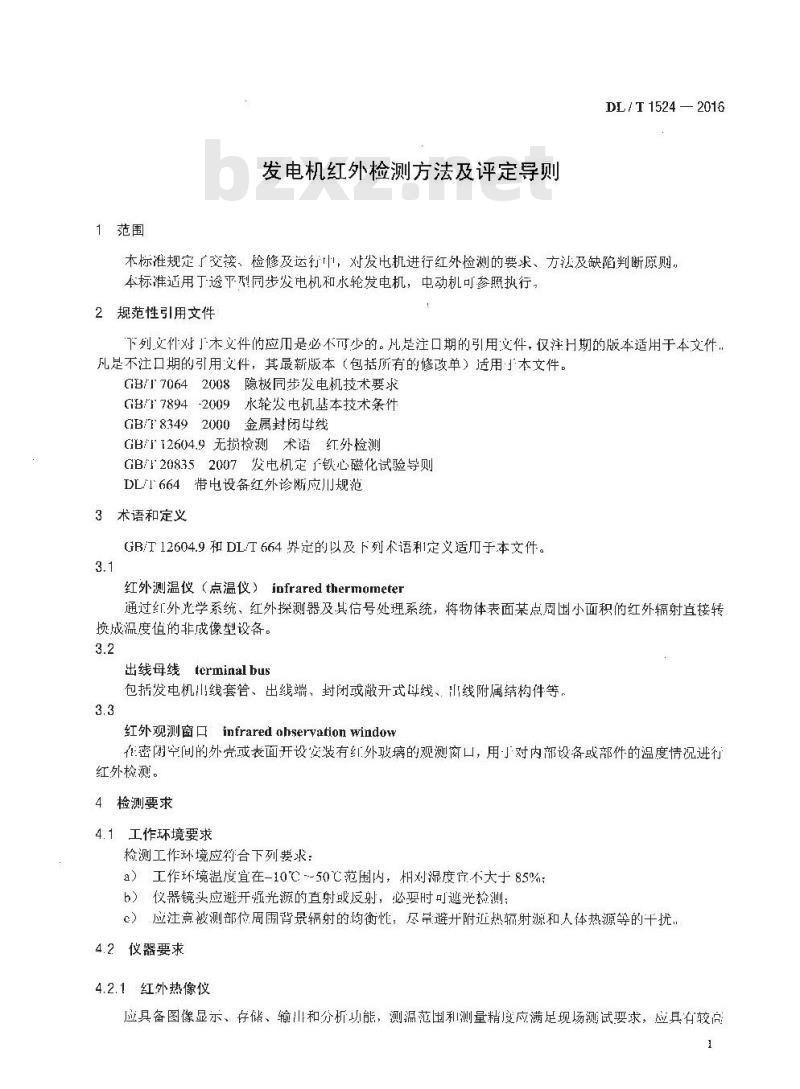

1范围
DL/T 1524规定了交接、检修及运行中，对发电机进行红外检测的要求、方法及缺陷判断原则。
DL/T 1524适用于透平型同步发电机和水轮发电机，电动机可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7064-2008隐极同步发电机技术要求
GB/T 7894-2009水轮发电机基本技术条件
GB/T 8349-2000 金属封闭母线
GB/T 12604.9无损检测术语红外检测
GB/T 20835-2007 发电机定子铁心磁化试验导则
DL/T664带电设备红外诊断应用规范
3术语和定义
GB/T 12604.9和DL/T 664界定的以及下列术语和定义适用于本文件。
3.1红外测温仪(点温仪) infrared thermometer
通过红外光学系统、红外探测器及其信号处理系统，将物体表面某点周围小面积的红外辐射直接转换成温度值的非成像型设备。
3.2出线母线terminal bus
包括发电机出线套管、出线端、封闭或敞开式母线、出线附属结构件等。
3.3红外观测窗口infrared observation window
在密闭空间的外壳或表面开设安装有红外玻璃的观测窗口,用于对内部设备或部件的温度情况进行红外检测。
4检测要求
4.1工作环境要求
检测工作环境应符合下列要求:
a)工作环境 温度宜在-10°C~50°C范围内，相对湿度宜不大于85%;
b)仪器镜头应避开强光源的直射或反射，必要时可遮光检测;
c)应注意被测部位周围背景辐射的均衡性，尽量避开附近热辐射源和人体热源等的干扰。
