【其他行业标准】 给水排水工程混凝土构筑物变形缝设计规程CECS117:2000

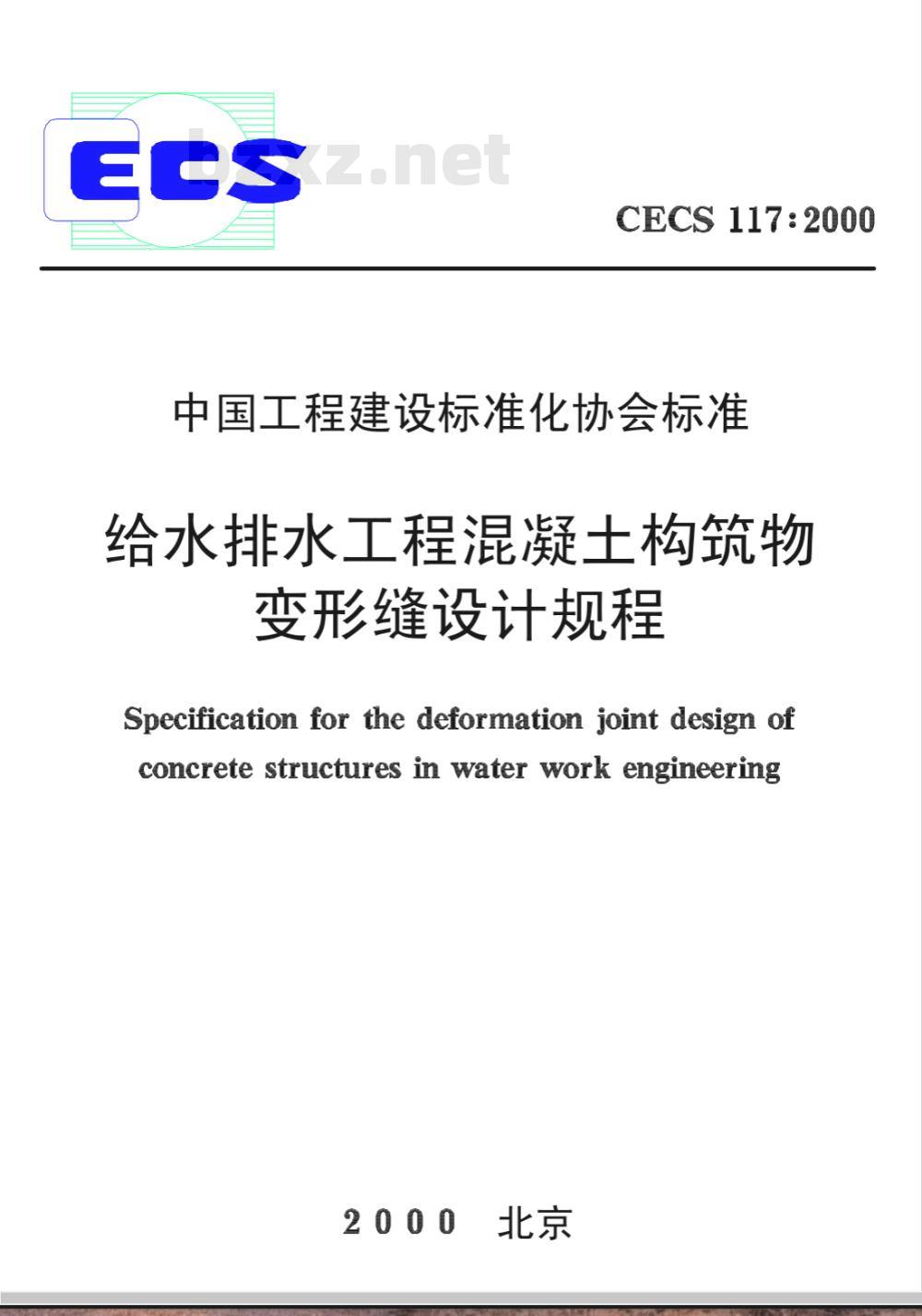

CECS 117:2000
中国工程建设标准化协会标准
给水排水工程混凝土构筑物
变形缝设计规程
Specification for the deformation joint design ofconcrete structures in water work engineering2000

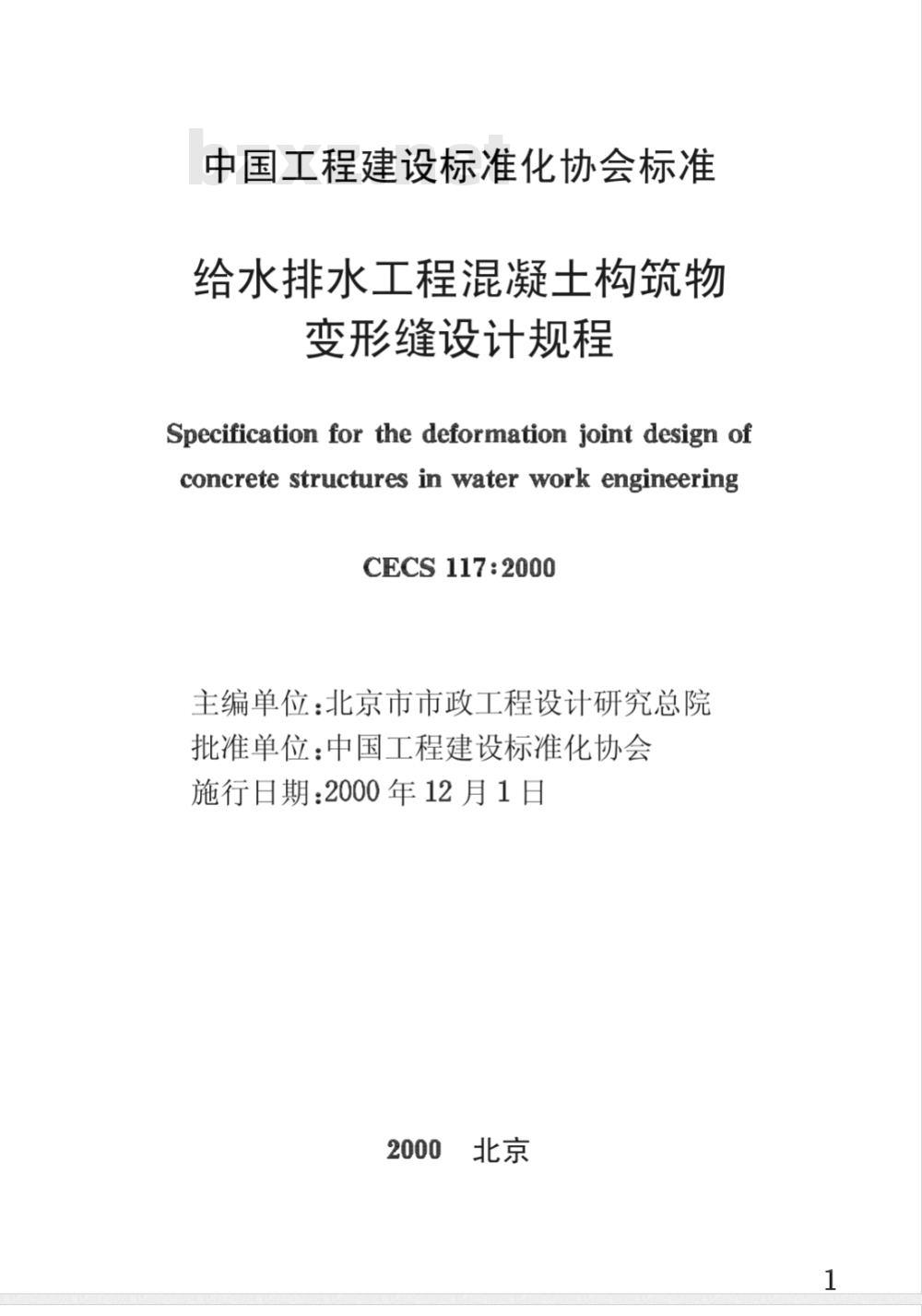

中国工程建设标准化协会标准
给水排水工程混凝土构筑物
变形缝设计规程
Specification for the deformation joint design ofconcrete structures in water work engineeringCECS117:2000
主编单位：北京市市政工程设计研究总院批准单位：中国工程建设标准化协会施行日期：2000年12月1日
2000北京

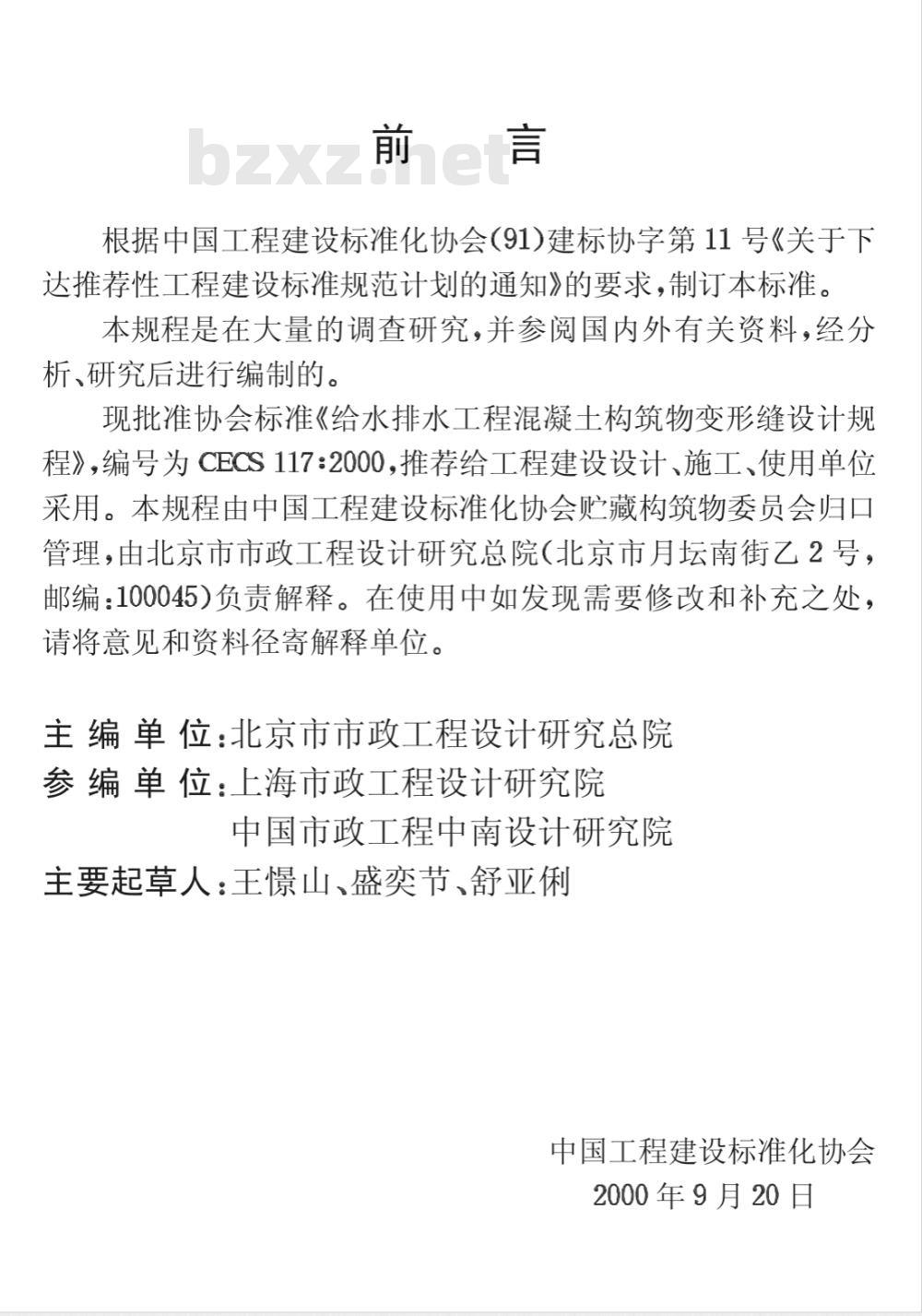

根据中国工程建设标准化协会（91)建标协学第11号《关于下达推荐性工程建设标准规范计划的通知》的要求。制订本标准。本规程是在大量的调查研究，并参阅国内外有关资料，经分析、研究后进行编制的。
现批准协会标准《给水排水工程混凝土构筑物变形缝设计规程》，编号为CECS117：2000,推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会藏构筑物委员会归口管理，由北京市市政工程设计研究总院（北京市月坛南街乙2号，邮编：100045)负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。王编单位：北京市市政工程设计研究总院参编单位：上海市政工程设计研究院中国市政工程中南设计研究院，主要起草人：王憬山、盛节、舒亚俐中国工程建设标准化协会
2000年9月20日

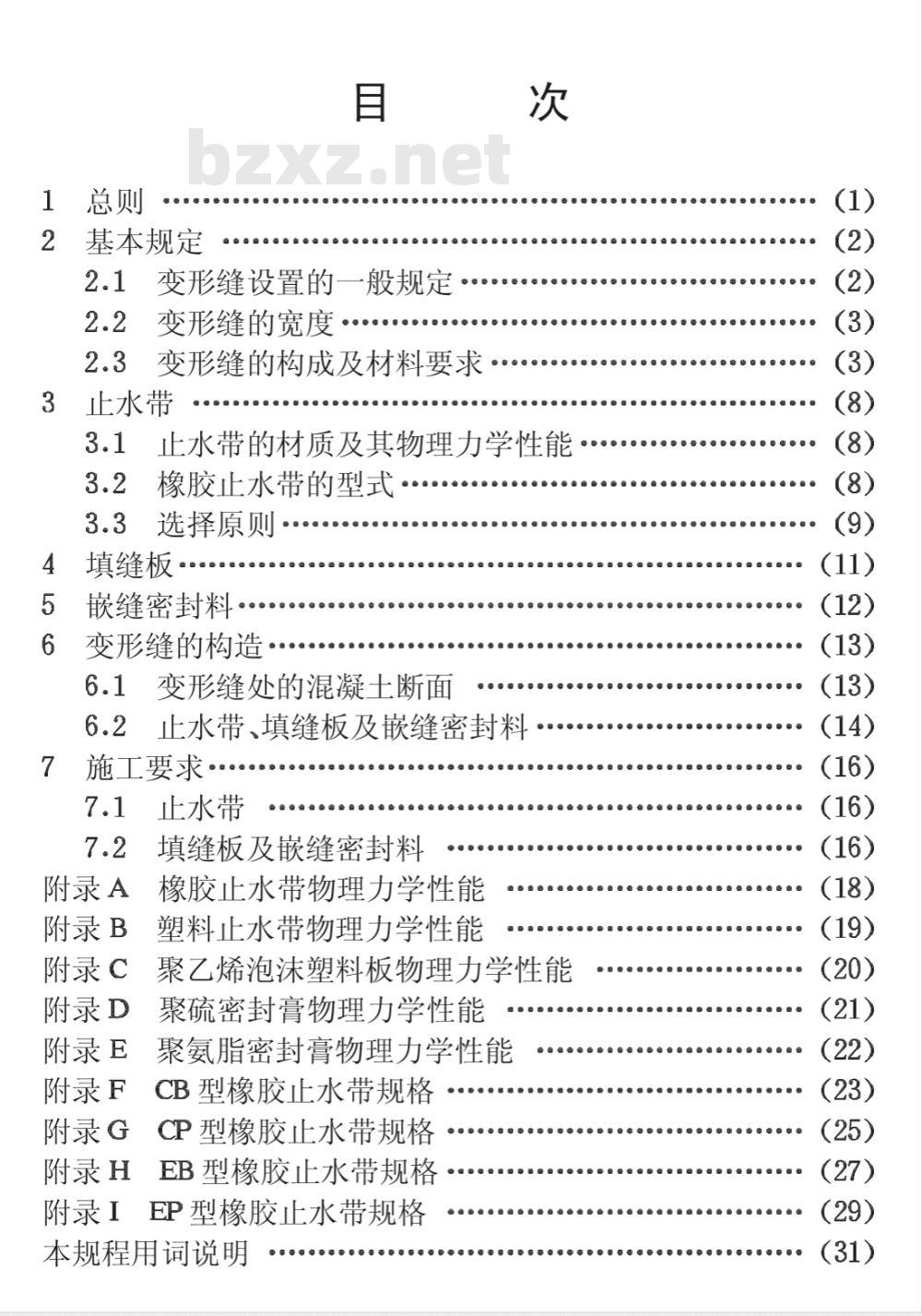

基本规定
变形缝设置的一般规定…
变形缝的宽度
变形缝的构成及材料要求·。
止水带
止水带的材质及其物理力学性能橡胶止水带的型式·
选择原则
填缝板·
嵌缝密封料
变形缝的构造
变形缝处的混凝土断面
止水带、填缝板及嵌缝密封料
施工要求，
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录I
止水带
000000000
填缝板及嵌缝密封料
橡胶止水带物理力学性能
塑料止水带物理力学性能
聚乙烯泡沫塑料板物理力学性能聚硫密封膏物理力学性能
聚氨脂密封膏物理力学性能
CB型橡胶止水带规格
CP型橡胶止水带规格
EB型橡胶止水带规格
EP型橡胶止水带规格
本规程用词说明

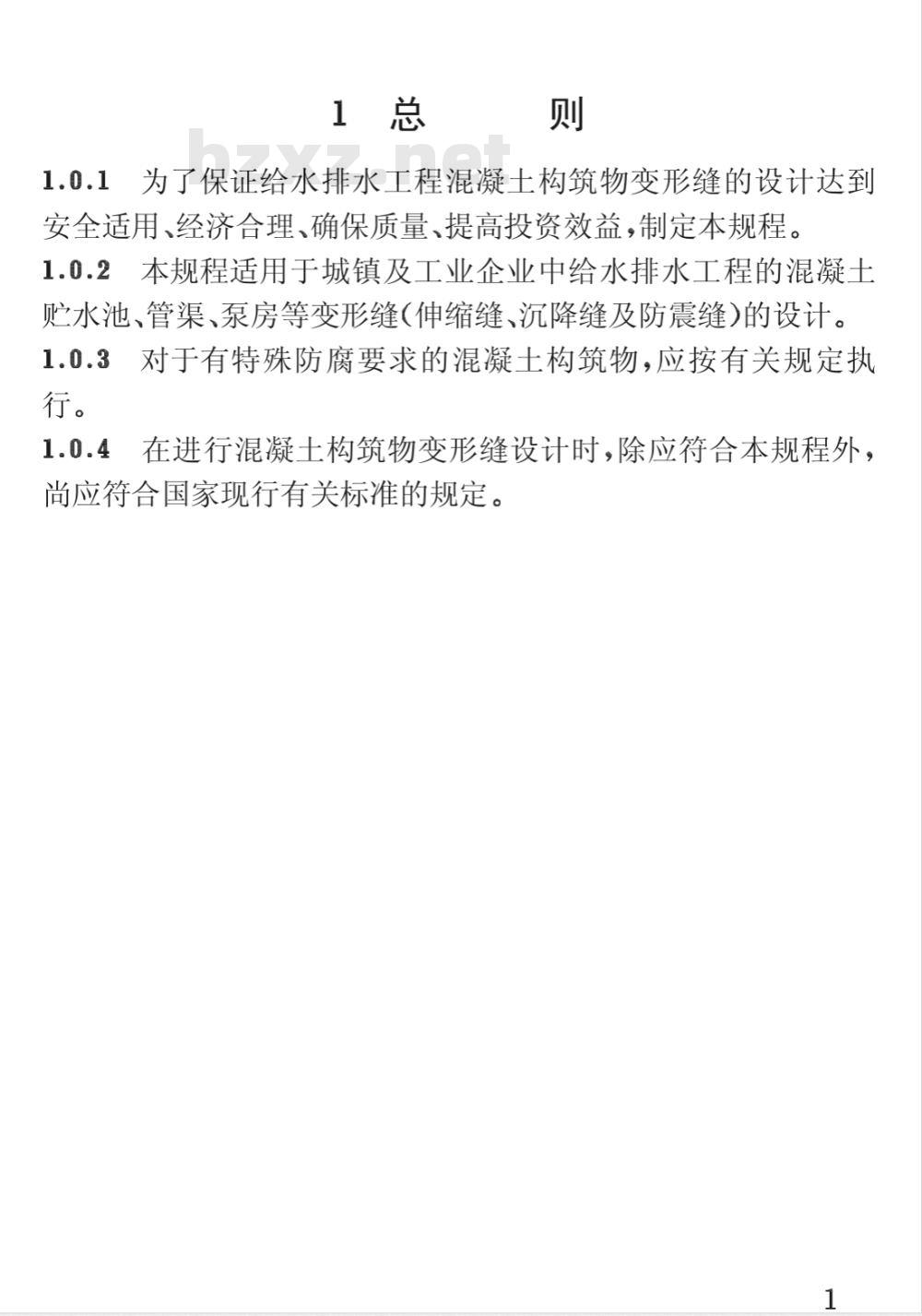

1.0.1为了保证给水排水工程混凝土构筑物变形缝的设计达到安全适用、经济合理、确保质量、提高投资效益，制定本规程。1.0.2本规程适用于城镇及工业企业中给水排水工程的混凝土贮水池、管渠、泵房等变形缝（伸缩缝、沉降缝及防震缝）的设计。1.0.3对于有特殊防腐要求的混凝土构筑物,应按有关规定执行。
1.0.4在进行混凝土构筑物变形缝设计时，除应符合本规程外，尚应符合国家现行有关标准的规定。2　基本规定　
2.1变形缝设置的一般规定
在下列情况时应设置变形缝：
为适应温度、湿度作用对构筑物变形的影响，应设置伸缩缝。
2为适应构筑物不同部分不均匀沉降的影响，应设置沉降缝。
3为适应地震作用对构筑物变形的影响,应设置防震缝。2.1.2
变形缝的设置应符合下列原则：1
结构体系应合理布局。由变形缝分开的不同部分，应体形规整、匀称，结构受力明确。施工方便，2在工作状态下，变形缝处的强度、水密性、防腐、卫生、而温、耐久性应满足设计要求。
3一条变形缝应贯通布置在一个竖直平面内。2.1.3伸缩缝设置的间距应根据构筑物的埋设条件、温差、湿差、结构型式、结构构件配筋率、混凝土配合比及施工工艺等因素，按国家现行有关标准执行。
混凝土中掺加合适的外加剂、合理地采用混凝土“后浇带（加强带)”等作法，可作为增大伸缩缝间距的措施。2.1.4
沉降缝和防震缝的设置应符合下列原则：1
设置在结构形式发生变化处。
2设置在构筑物相邻部位荷载有较大差异处(如高度不同、活载不同等）。
3设置在构筑物相邻部位的地基有较大差异处。2
30mm。
30mm。
50mm。
变形缝的宽度
伸缩缝的宽度应根据结构的伸缩变形量确定，可取20～沉降缝的宽度与结构单元间的沉降差有关，宜不小于防震缝的宽度应根据计算的结构变形量确定，可取30～变形缝的宽度，尚应根据结构断面厚度确定。当断面厚度不大于300mm时，缝宽不应小于20mm；当断面厚度大于300mm时，缝宽不应小于30mm。
2.3变形缝的构成及材料要求
变形缝可由止水带、填缝板、嵌缝密封料三部分组成。止2.3.1
水带的放置方式可分为埋入式(图2.3.1-1)及外贴式（图2.3.1-2）两种。外贴式止水带常用于构筑物底板或壁板的外侧。3
迎水面
(a)顶板、壁板Www.bzxZ.net
迎水面
迎水面
(b)顶板、壁板
（c）底板
迎水面
图 2.3.1-1
1一埋入式止水带
4一遇水膨胀橡胶
迎水面
（d）底板
变形缝（埋入式止水带）
2一填缝板
5—垫层
迎水面
3一嵌缝密封料
迎水面
迎水面
变形缝（外贴式止水带）
图2.3.1-2±
迎水面
1一外贴式止水带　2一填缝板　3一嵌缝密封料　4一垫层伸缩缝可根据设计及施工的需要按引发缝（收缩缝)设置。2.3.2
埋入式止水带引发缝见图2.3.2-1，外贴式止水带引发缝见图2.3.2-2。
可靠的技术措施能确保引发缝的位置时,亦可连续浇注。2引发缝分完全收缩缝与不完全收缩缝两种。对完全收缩缝，构件内的纵向钢筋不连续配置（全部切断)：对不完全收缩缝。构件内的纵向钢筋连续或一半连续配置(不切断或一半切断)。完全收缩缝不能传递弯矩及拉力：不完全收缩缝可以传递弯矩及拉力，但应布置在内力较小的断面上。（a）完全收缩缝
图 2.3.2-1
1一埋入式止水带
3一纵向钢筋
（b）不完全收缩缝
引发缝（埋入式止水带）
2一嵌缝密封料
4一混凝土施工接缝（引发缝）
（a）完全收缩缝
图 2.3.2—2
1一外贴式止水带
3一纵向钢筋
(b）不完全收缩缝
引发缝（外贴式止水带）
2一嵌缝密封料
4一混凝土施工接缝（引发缝）
止水带产生变形时，应具有在混凝土中锚固、止水和适应2.3.3
变形的能力。
填缝板应具有适应变形缝变形的能力。嵌缝密封料一般嵌置在迎水面，应具有止水密封作用并能适应变形缝的变形。嵌缝密封料与混凝士面的粘结力不得小于0.2MPa。
当需要时，应考虑变形缝表面的装饰要求。装饰的构造应　具有适应变形缝变形的能力。
3止水带　
3。1止水带的材质及其物理力学性能3.1.1
止水带宜采用弹性材料。弹性止水带可采用天然橡胶、合成橡胶、遇水膨胀橡胶、塑料(PVC)或橡塑材料制造。3.1.2
橡胶止水带的物理力学性能应符合本规程附录A的规定。3.1.3
塑料(PVC)止水带的物理力学性能应符合本规程附录B的规定。
3.1.4用于贮存或输送饮用水的构筑物的止水带,其卫生指标应符合下列要求：
1橡胶止水带应符合《食品用橡胶制品卫生标准》GB4806.1的要求；
2塑料止水带应符合《生活饮用水卫生标准》GB5749 的要求。
3。2橡胶止水带的型式
3.2.1埋入式中间有孔的橡胶止水带(CB型)的规格尺寸可按本规程附录F采用。
3.2.2埋入式中间无孔的橡胶止水带(CP型)的规格尺寸可按本规程附录G采用。
3.2.3外贴式中间有孔的橡胶止水带(EB型)的规格尺寸可按本规程附录H采用。
3.2。4外贴式中间无孔的橡胶止水带(P型)的规格尺寸可按本规程附录I采用。
3.2.5各类止水带应配有相应形式的配件，其主要型式见图3.2.5。
