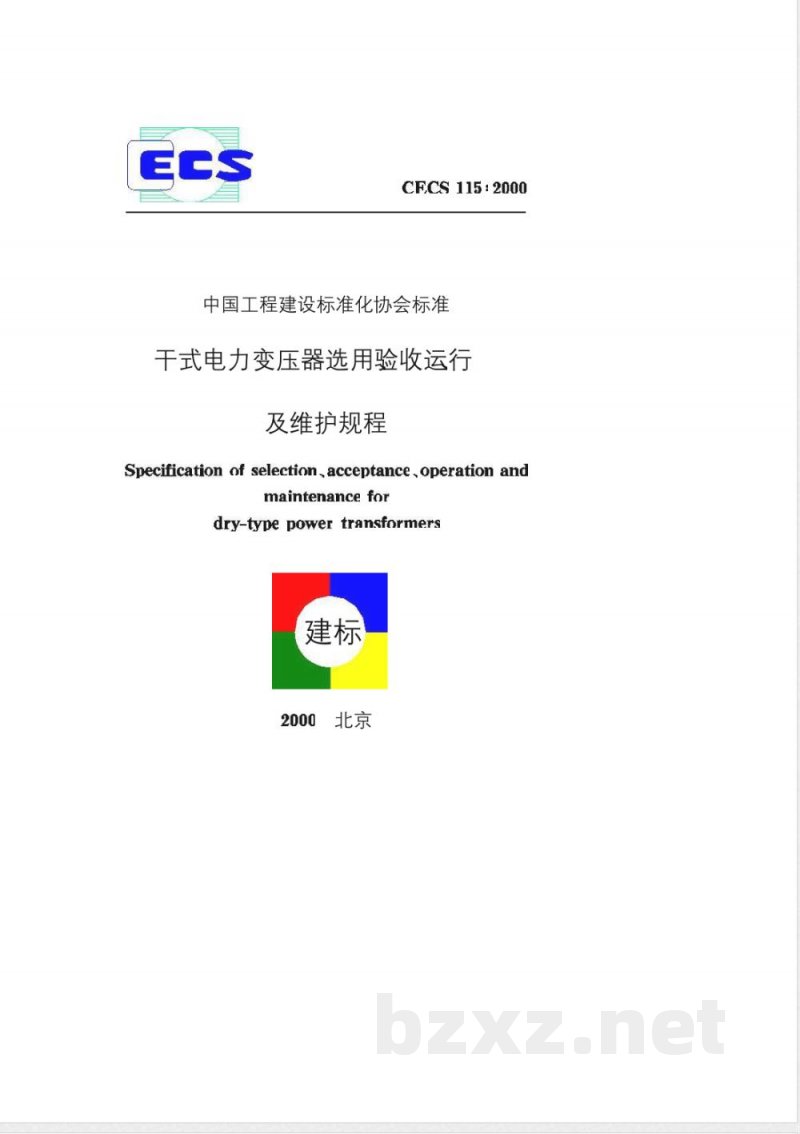

【其他行业标准】 干式电力变压器选用、验收、运行及维护规程

CECS 115 : 2000
中国工程建设标准化协会标准
干式电力变压器选用验收运行
及维护规程
Specification of selection,acceptance,operation andmaintenancefor
dry-type power transformers

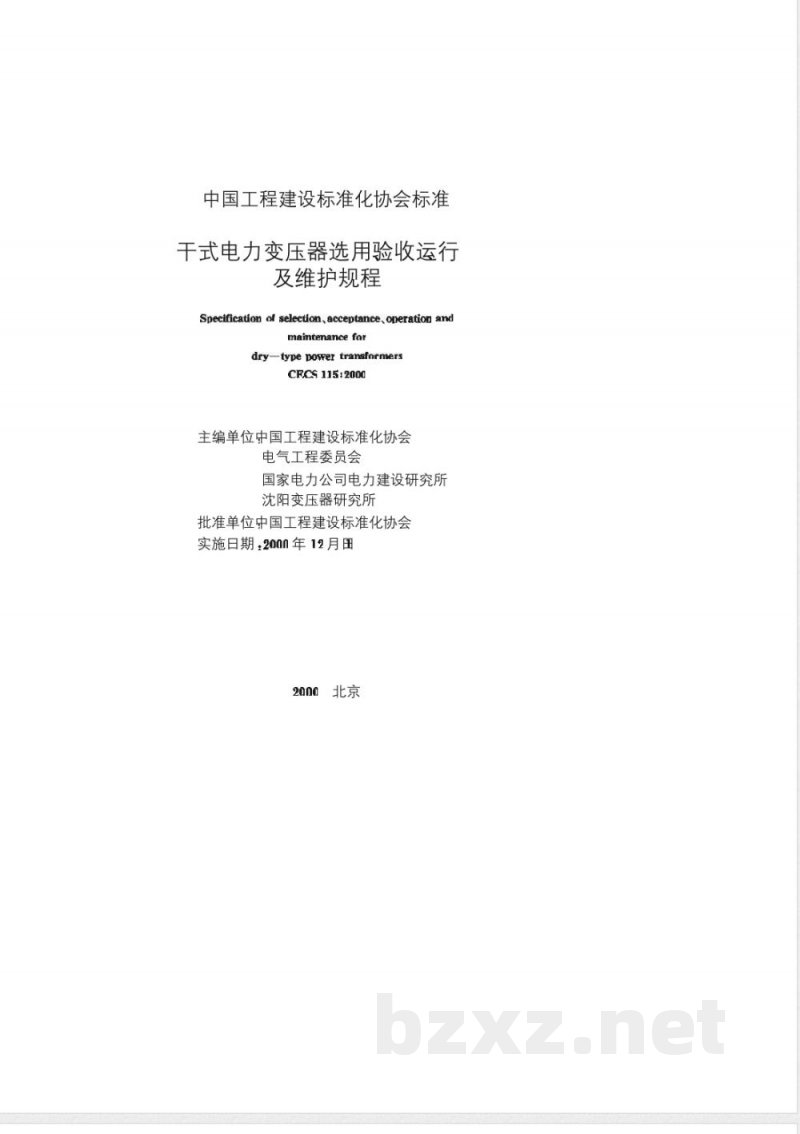

中国工程建设标准化协会标准
干式电力变压器选用验收运行
及维护规程
Specification of selection,acceptance,operation andmaintenance for
dry-type power transformers
CFCS 115:2000
主编单位中国工程建设标准化协会电气工程委员会
国家电力公司电力建设研究所
沈阳变压器研究所
批准单位中国工程建设标准化协会实施日期，2000年12月田
2000北京

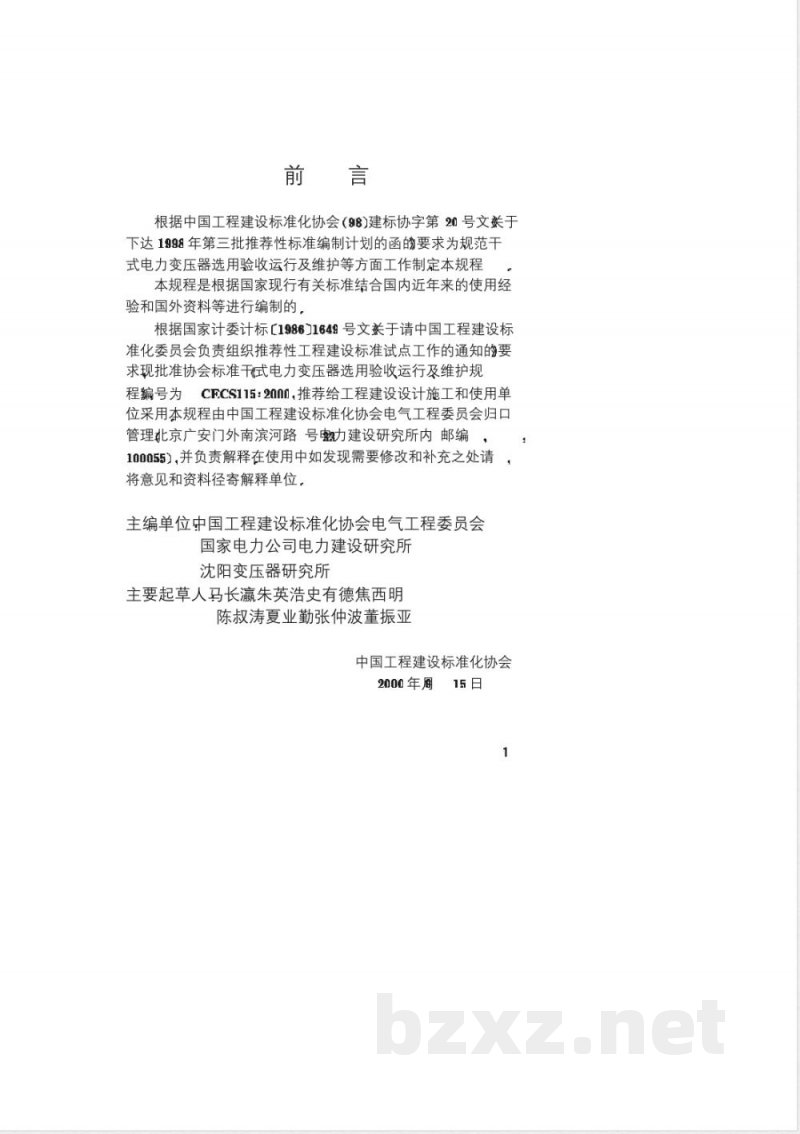

根据中国工程建设标准化协会（98)建标协字第20号文焱于下达1998年第三批推荐性标准编制计划的函够要求为规范干式电力变压器选用验收运行及维护等方面工作制定本规程本规程是根据国家现行有关标准结合国内近年来的使用经验和国外资料等进行编制的。
根据国家计委计标［1986>1649号文举于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知够要求现批准协会标准干式电力变压器选用验收运行及维护规程编号为CFCS115：20m，推荐给工程建设设计施工和使用单位采用本规程由中国工程建设标准化协会电气工程委员会归口管理北京广安门外南滨河路号力建设研究所内邮编，：100055），并负责解释在使用中如发现需要修改和补充之处请，将意见和资料径寄解释单位，
主编单位中国工程建设标准化协会电气工程委员会国家电力公司电力建设研究所
沈阳变压器研究所
主要起草人马长瀛朱英浩史有德焦西明陈叔涛夏业勤张仲波董振亚
中国工程建设标准化协会
2000年周15日
干式电力变压器的选用
适用场所
基本要求…
额定容量选择
调压温控和风机装置
设备检验及安装验收
设备检验
验收及试运行·
干式电力变压器的运行及维护
运行的基本条件
4.3不正常运行和处理
预防性试验
本规程用词说明

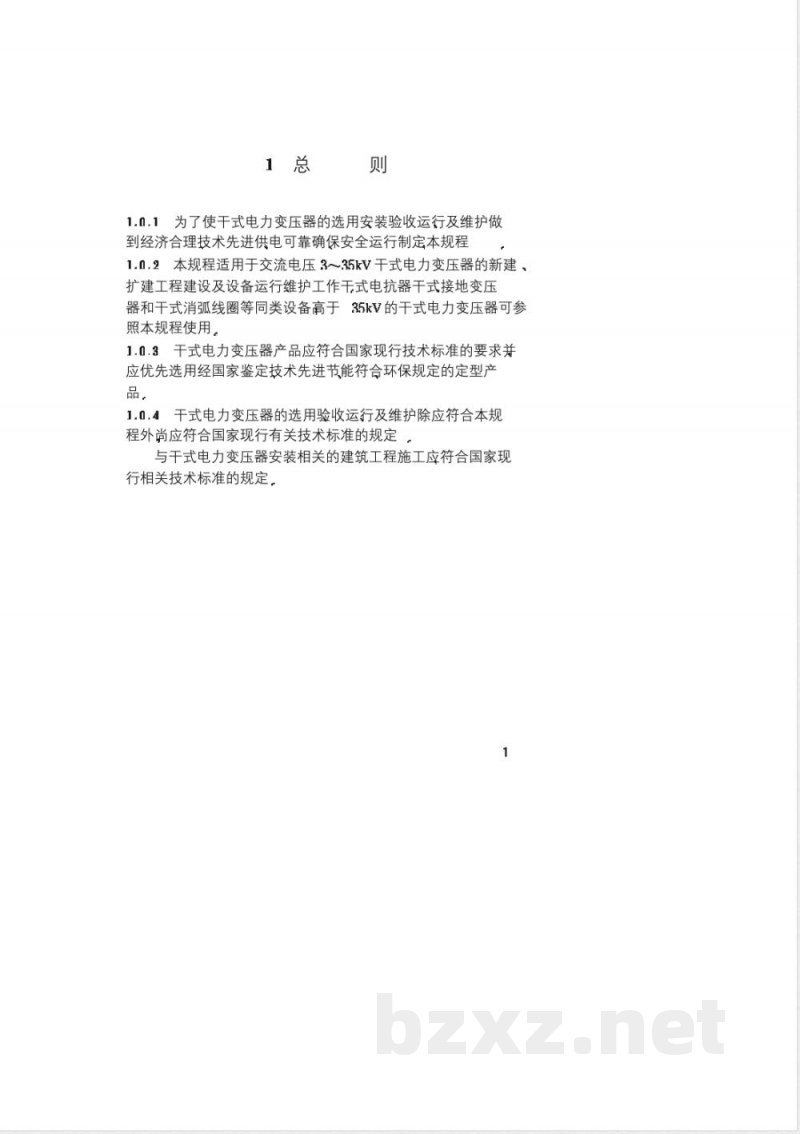

1.0.1为了使干式电力变压器的选用安装验收运行及维护做到经济合理技术先进供电可靠确保安全运行制定本规程1.0.2本规程适用于交流电压3~35kV干式电力变压器的新建扩建工程建设及设备运行维护工作干式电抗器干式接地变压器和干式消弧线圈等同类设备高于35kV的干式电力变压器可参照本规程使用。
1.0.3干式电力变压器产品应符合国家现行技术标准的要求并应优先选用经国家鉴定技术先进节能符合环保规定的定型产品，
干式电力变压器的选用验收运行及维护除应符合本规程外尚应符合国家现行有关技术标准的规定与干式电力变压器安装相关的建筑工程施工应符合国家现行相关技术标准的规定。
2干式电力变压器的选用
2.1适用场所bzxz.net
2.1.1式电力变压器的选用应根据负荷状况工程特点场所环境发展规划等因素合理确定容量和台数2.1.2在防火要求较高的场所人员密集的重要建筑物内如地铁高层建筑剧院商场候机大楼等和企业主体车间的无油化配电装置中如电厂钢厂石化等应选用干式电力变压器2.1.3当场地较小时如技术经济指标合理宜选用干式电力变压器。
2.1.4计及初期投资和油浸电力变压器附设的排油设施防爆隔墙废油处理以及运行维护和损耗等费用经技术经济比较合理时宜选用干式电力变压器
2.1.5与居民住宅连体的和无独立变压器室的配电站宣选用于式电力变压器。
2.1.6难以解决油浸电力变压器事故排油造成环境污染的场所，可选用干式电力变压器，
2.1.7在与重要建筑物防火间距不够的户外箱式变电站内可选用干式电力变压器。
2.2基本要求
2.2.1干式电力变压器的各项技术指标应符合现行国家标准式电力变压器》GB6450、《干式电力变压器负载导则》GB/T17211和《干式电力变压器技术参数和要求》GB/T10228等的规定及工程设计要求，
2.2.2包封线圈树脂浇注的干式电力变压器的局部放电测量值，对10kV电压等级不应大于10PC，对35kV电压等级不应大于2
2.2.3干式电力变压器及主要配件如有载调压开关温控温显装置风冷装置应选择经质量认证的产品：2.2.4安装干式电力变压器的室洞内应有独立的通风系统运行在环境温度较高场所的干式电力变压器及户外阳光照射下的箱式变电站应具备进一步改善通风的条件应有以绕组温度来控制风冷装置适时投切的温控装置运行在严寒低温条件下的干式电力变压器其最大运行极限电流不应超过1.5倍铭牌额定电流，
2.2.5干式电力变压器接线组合的选择应按当地电网运行状况确定。
2.3额定容量选择
2.3.1干式电力变压器的额定容量自然冷却应太于配电网络正常运行方式下的最大负荷并留有裕度：2.3.2强迫风冷时干式电力变压器的允许容量应大于使用场所的最大应急负荷。
2.9.3环境温度大于干式电力变压器的额定使用环境温度时应与制造厂商定降容使用条件，
2.3.4安装于户外箱式电站内的干式电力变压器应考虑一年中最热月份直接日照下箱壳内最高温度时的降容系数2.3.5干式电力变压器的阻抗应按现行国家标准式电力变压器技术参数和要求GB/T10228选定对大容量火电厂厂用干式电力变压器或其它有特殊要求的干式电力变压器应按用户的要求确定阻抗为10%及以上时宜通过加装铁磁性外壳来防止因漏磁引起的电磁干扰。
2.3.6式电力变压器额定使用寿命不应少于年。2.4调压温控和风机装置
2.4.1无激磁调压干式电力变压器的分接连接片调压范围为+5%e或十2×2.5%Je，配电变压器电源侧额定电压一般为35kV或38.5kV、20kV或23kV10kV或1G.5kV.6kV或6.3kV.3kV或3.15kV.应根据装设处电网运行电压水平来选定并根据电网运行电压水平偏移幅度进行低压侧电压水平校核且应满足下列要求，
1按电源电压最低变压器负荷最大算出低压侧母线的最低电压Um,min.并宜满足Um,min≥0.95He2按电源电压最高变压器负荷最小算出低压侧母线的最高电压Uim,max.并宜满足Tm,max1.05 Tie1当有条件停电调节分接连接片时还应计及分接连接片的调档范围，
2.4.2当2.4.1的计算值不能满足低压侧电压波动要求时应采用有载调压措施调压措施的方式如下：135kV/3-10kV和20kV/3-10kV的干式电力变压器采用有载调压开关进行调压。
2低压侧为.4kV的干式电力变压器除采用有载调压开关进行调压外对中小容量于式电力变压器当技术经济比较合理时也可采用装于低压侧的串接补偿自动稳压器进行有载自动调压，
35kV/0.4kV的干式电力变压器当技术经济比较合理时，宜采用装于低压侧的串接补偿自动稳压器进行有载自动调压。2.4.3630kVA及以上的干式电力变压器应设温控或温显装置。温控温显装置应满足抗震电磁干扰不敏感显示数字和动作正确以及使用寿命的要求
当采用膨胀式温控器时膨胀式温控器还应满足干式电力变压器风机起停超温报警和超温跳闸的触发信号要求其接点应能在测量范围内根据使用要求设定膨胀式温控器的质量保证期不应低于10年。
当采用电子式温控温显器时某输入输出端子应采用接插件结构电子式温控温显器的质量保证期不应低于年52.4.4用于重要场所和容量较大或35kV的干式电力变压器宣同时装设膨胀式温控器和电子式温控温显器，2.4.52000kVA及以下的干式电力变压器宜采用单相电动机驱动的风冷装置当采用三相电动机时应具备过热过流和短路保护装置并采取缺相保护和监视电动机旋转方向的措施在重要场合风冷装置应采用自动切换的双电源系统供电：5
3设备检验及安装验收
3.1设备检验
3.1.1干式电力变压器到达现场后应进行下列内容检验：1包装及防潮设施完好无雨水浸入痕迹：？产品的铭牌参数外形尺寸外形结构重量引线方向等符合合同要求和国家现行有关标准的规定：？产品说明书检验合格证出厂试验报告装箱清单等随机文件齐全：
4附件和备品的规格数量与装箱清单相符9.1.2干式电力变压器安装时经检查应符合下列要求：1所有紧固件紧固绝缘件完好：
2金属部件无锈蚀无损伤铁芯无多点接地3绕组完好无变形无位移无损伤内部无杂物表面光滑无裂纹，
4引线连接导体间和对地的距离符合国家现行有关标准的规定或合同要求裸导体表面无损伤毛刺和尖角焊接良好5规定接地的部位有明显的标志并配有符合标准的螺帽螺栓就位后即行接地器身水平固定牢固）。9.1.3无励磁分接开关安装时经检查应符合下列要求1无励磁分接开关完好无损安装正确操作灵活分接位置指示与绕组分接头位置对应正确：2操作部件完好绝缘良好无损伤和受潮固定良好3无励磁分接开关在操作三个循环后每个分接位置测量触头接触电阻值不大于500u：
4无励磁分接开关调换使用接线柱和连接导体者接线柱所标示分接位置与绕组分接头位置对应正确；6
5无励磁分接开关的接线柱和连接导体表面清洁无裂纹、无损伤螺纹完好片形连接导体表面光滑无气孔无砂眼无夹、渣以及无其它影响载流和机械强度等缺陷：3.1.4有载分接开关安装时经检查应符合下列要求1有载分接开关装置符合设计要求，?手动电动操作均应灵活无卡滞逐级控制正常限位和重负荷保护正确可靠：
?干式电力变压器未带电时有载分接开关在操作十个循环后切换动作正常位置指示正确！4触头完好无损接触良好每对触头的接触电阻值不大于500
5过渡电阻和连线完好电阻值与铭牌数值相差不大于+
10%：
6切换动作顺序和切换过程符合产品技术要求和国家现行有关标准的规定：
7按制造厂的要求进行检查和调整试验，3.1.5冷却装置安装时经检查应符合下列要求：1冷却装置整体完好无损伤1
2风扇电动机绝缘良好并经绝缘试验合格绝缘电阻大于.5MQ,工频耐压ikV/min：
?风扇叶片无裂纹无变形转动无卡阻现象4电源导线绝缘良好并经绝缘试验合格绝缘电阻大于.5M2，工频耐压1kV/min,过流保护完好：5风道清洁无杂物：
6冷却装置安装牢固运转时无异常振动无异常噪声电动机无异常发热。
3.1.6温控温显装置经检验应符合下列要求！1产品说明书检验合格证出厂校验报告计量许可证或标志质量认证书或标志装箱清单等随机文件齐全7
