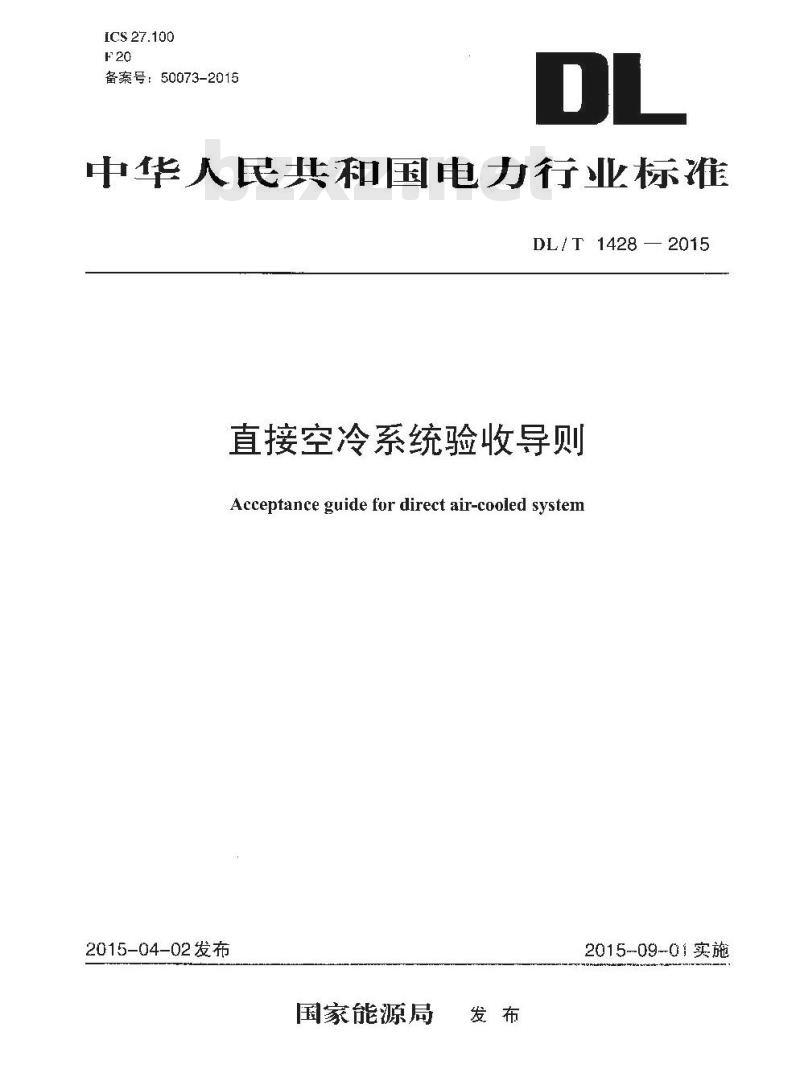

【DL电力标准】 直接空冷系统验收导则

DL/T 1428-2015.Acceptance guide for direct air-cooled system.

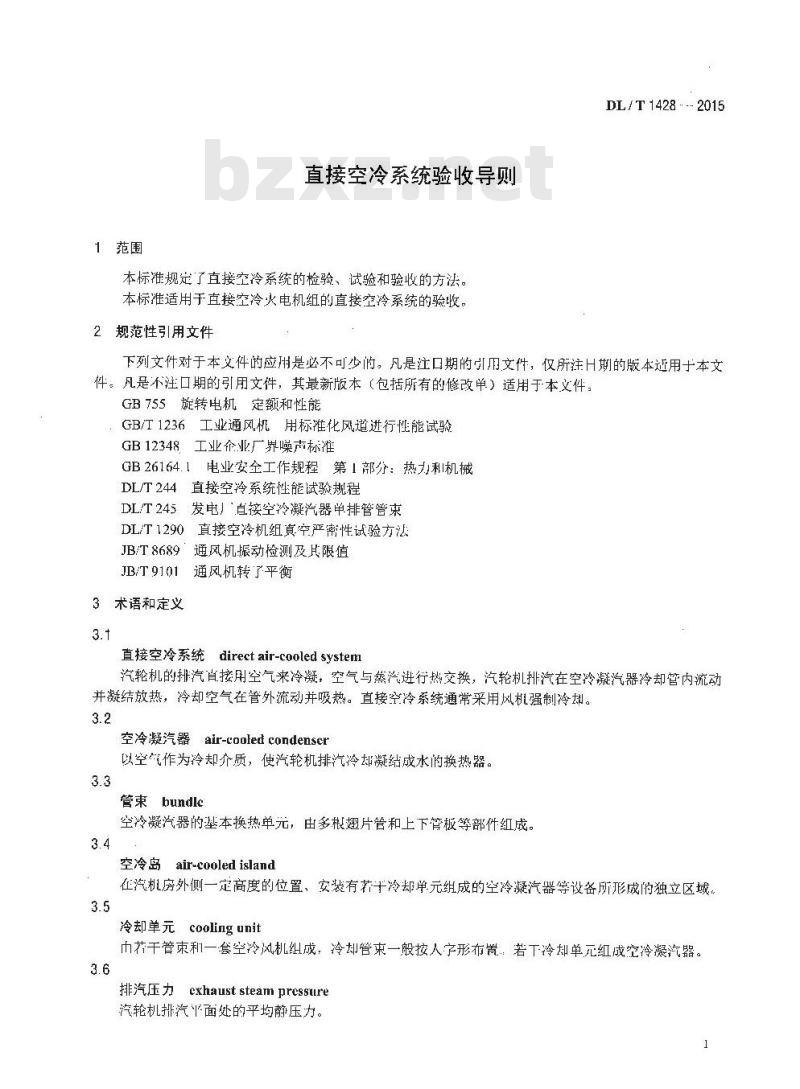

1范围
DL/T 1428规定了直接空冷系统的检验、试验和验收的方法。
DL/T 1428适用于直接空冷火电机组的直接空冷系统的验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 755旋转电机定额和性 能
GB/T1236工业通风机用标准化风道进行性能试验
GB12348工业企业厂界噪声标准
GB 26164.1电业安全 工作规程第1部分:热力和机械
DL/T244直接空冷 系统性能试验规程
DL/T245发电厂 直接空冷凝汽器单排管管束
DL/T 1290直接空冷 机组真空严密性试验方法
JB/T 8689通风机振动检测及其限值
JB/T9101通风机转子平衡
3术语和定义
3.1直接空冷系统 direct air-cooled system
汽轮机的排汽直接用空气来冷凝，空气与蒸汽进行热交换，汽轮机排汽在空冷凝汽器冷却管内流动并凝结放热，冷却空气在管外流动并吸热。直接空冷系统通常采用风机强制冷却。
3.2空冷凝汽器 air-cooled condenser
以空气作为冷却介质，使汽轮机排汽冷却凝结成水的换热器。
3.3管束 bundle
空冷凝汽器的基本换热单元，由多根翅片管和上下管板等部件组成。
3.4空冷岛 air-cooled island
在汽机房外侧一定高度的位置、安装有若干冷却单元组成的空冷凝汽器等设备所形成的独立区域。
