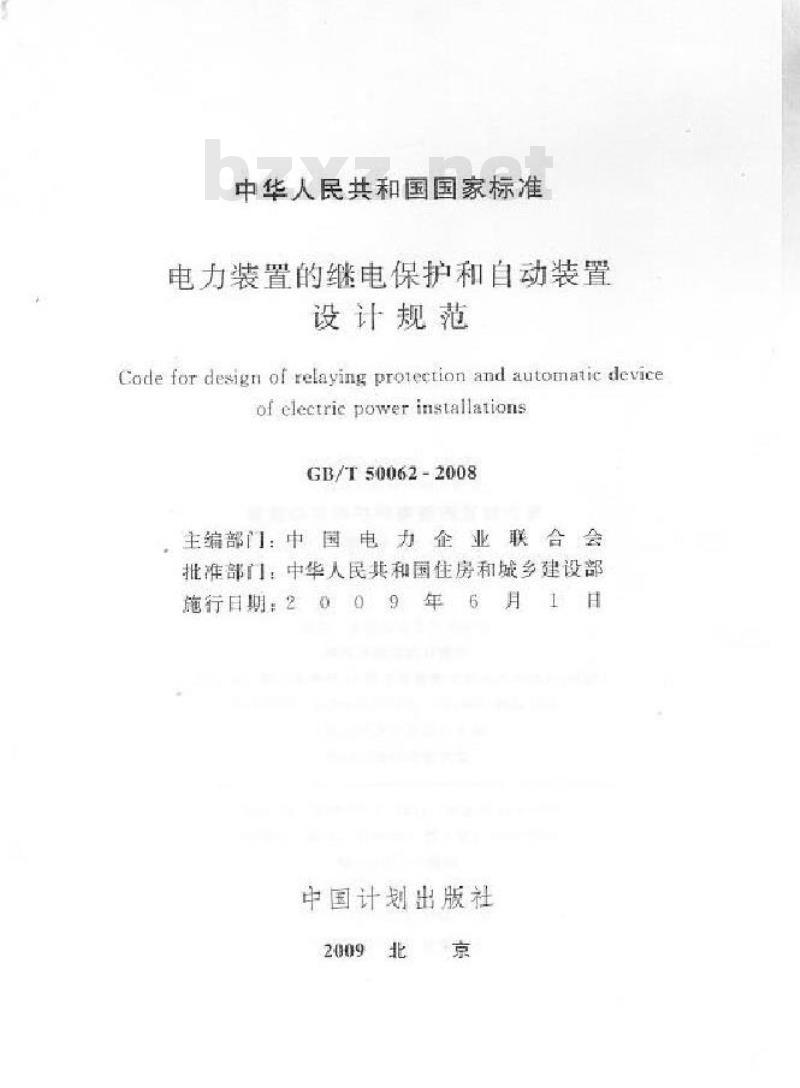

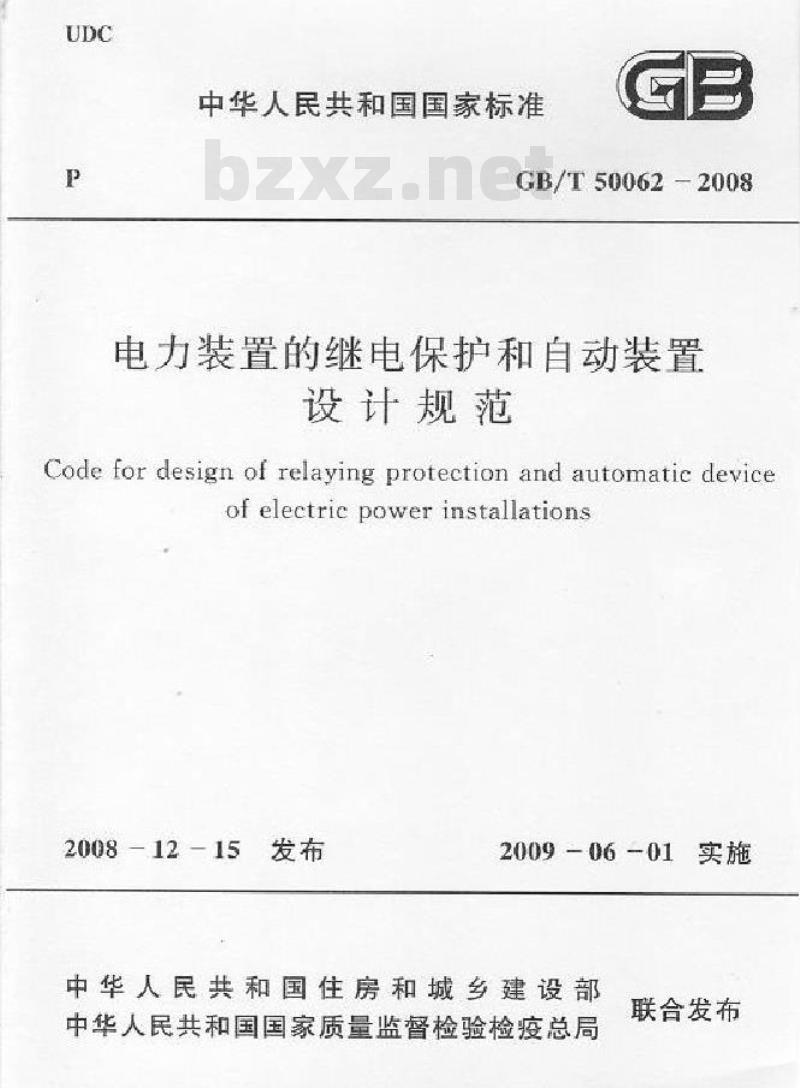

- GB/T 50062-2008 电力装置的继电保护和自动装置设计规范
【GB国家标准】 电力装置的继电保护和自动装置设计规范
本网站 发布时间:
2023-05-31 15:34:40
- GB/T 50062-2008
- 现行
标准号:
GB/T 50062-2008
标准名称:
电力装置的继电保护和自动装置设计规范
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 50062-2008.Code for design of relaying protection and automatic device of electric power installations.
1总则
1.0.1 为在电力装置的继电保护和自动装置设计中,贯彻执行国家的技术经济政策,做到安全可靠、技术先进、经济合理,制定本规范。
1.0.2 GB/T 50062适用于3~110kV电力线路和设备、单机容量为50MW及以下发电机、63MV·A及以下电力变压器等电力装置的继电保护和白动装置的设计。
1.0.3 电力装置的继电保护和自动装置的设计,除应符合本规范外,尚应符合国家现行有关标准、规范的规定。
3发电机保护
3.0.1 电压在3kV及以上,容量在50MW及以下的发电机,对下列敌障及异常运行方式应装设相应的保护装置:
1定子绕组相间短路。
2定子绕组接地。
3定子绕组匝间短路。
4发电机外部短路。
5定子绕组过负荷。
6定子绕组过电压。
7转子表层(负序)过负荷。
8.励磁回路接地。
9励磁电流异常下降或消失。
10逆功率。
3.0.2 保护装置出口动作可分为下列方式:
1停机:断开发电机(或发电机变压器)断路器、灭磁。对汽轮发电机,关闭主汽门;对水轮发电机,关闭导水叶。
2解列灭磁:断开发电机(或发电机变压器)断路器、灭磁,汽(水)轮机甩负荷。
3解列:断开发电机(或发电机变压器)断路器。
4缩小故障影响范围。
5信号:发出声光信号。
1总则
1.0.1 为在电力装置的继电保护和自动装置设计中,贯彻执行国家的技术经济政策,做到安全可靠、技术先进、经济合理,制定本规范。
1.0.2 GB/T 50062适用于3~110kV电力线路和设备、单机容量为50MW及以下发电机、63MV·A及以下电力变压器等电力装置的继电保护和白动装置的设计。
1.0.3 电力装置的继电保护和自动装置的设计,除应符合本规范外,尚应符合国家现行有关标准、规范的规定。
3发电机保护
3.0.1 电压在3kV及以上,容量在50MW及以下的发电机,对下列敌障及异常运行方式应装设相应的保护装置:
1定子绕组相间短路。
2定子绕组接地。
3定子绕组匝间短路。
4发电机外部短路。
5定子绕组过负荷。
6定子绕组过电压。
7转子表层(负序)过负荷。
8.励磁回路接地。
9励磁电流异常下降或消失。
10逆功率。
3.0.2 保护装置出口动作可分为下列方式:
1停机:断开发电机(或发电机变压器)断路器、灭磁。对汽轮发电机,关闭主汽门;对水轮发电机,关闭导水叶。
2解列灭磁:断开发电机(或发电机变压器)断路器、灭磁,汽(水)轮机甩负荷。
3解列:断开发电机(或发电机变压器)断路器。
4缩小故障影响范围。
5信号:发出声光信号。
