【GB国家标准】 电气设备用图形符号基本规则第1部分:注册用图形符号的生成

本网站 发布时间: 2023-05-31 15:33:53
  • GB/T23371.1-2013
  • 现行

基本信息

  • 标准号:

    GB/T 23371.1-2013

  • 标准名称:

    电气设备用图形符号基本规则第1部分:注册用图形符号的生成

  • 标准类别:

    国家标准(GB)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    1.66 MB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

GB/T 23371.1-2013.Basic principles for graphical symbols for s on electrical equipment-Part 1:Creation of graphical symbols for registration.
电气设备用图形符号基本规则
第1部分:注册用图形符号的生成
1范围
GB/T23371的本部分规定了生成注册用图形符号的基本规则和导则,以及起草图形符号标题、说明和注释的规则。
本部分适用于以下用途的图形符号:
标识设备或其组成部分(如控制器或显示器);
指示功能状态或功能(如开、关、告警);
标示连接(如端子、接头);
提供包装信息(如包装物的标识、装卸说明);
提供设备的操作说明(如使用限制)。
本部分不适用于以下用途的图形符号:
安全标记;
图样和简图;.
产品技术文件;
公共信息。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5465 电气设备用图形符号(IEC 60417 ,IDT)
GB/T 16902.2-2008 设备用图形符号表示规则 第2部分:箭头的形式和使用(ISO 80416-2:2001,IDT)
GB/T 20002.2 标准中特定内容的起草 第2部分:老年人和残疾人的需求(GB/T 20002.2-2008, ISO/IEC Guide 71:2001 ,IDT)
ISO/IEC Guide 74:2004 图形符号 基于消费者需求的技术指南(Graphical symbols- Technical guidelines for the consideration of consumers' needs)

标准内容标准内容

部分标准内容:

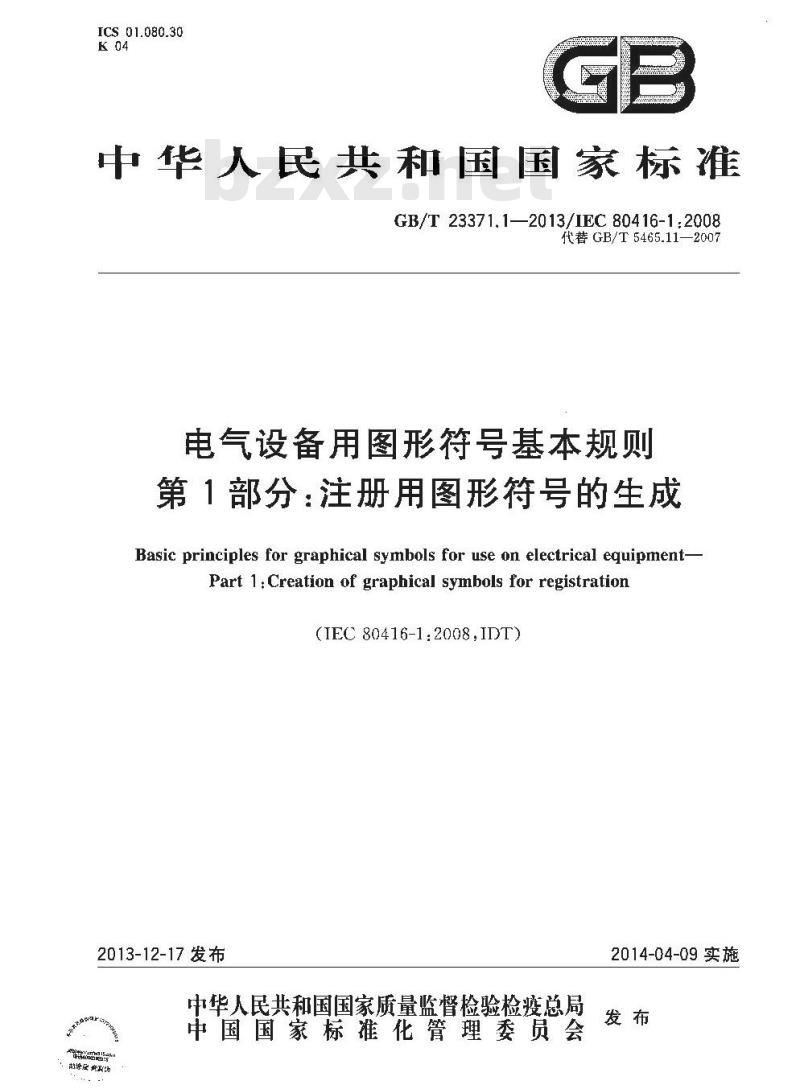

ICS 01.080.30
中华人民共和国国家标准
GB/T23371.1—2013/IEC80416-1:2008代替GB/T5465.11—2007
电气设备用图形符号基本规则
第1部分:注册用图形符号的生成Basic principles for graphical symbols for use on electrical equipment-Part 1: Creation of graphical symbols for registration(IEC 80416-1:2008,IDT)
2013-12-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
价点来价
2014-04-09实施

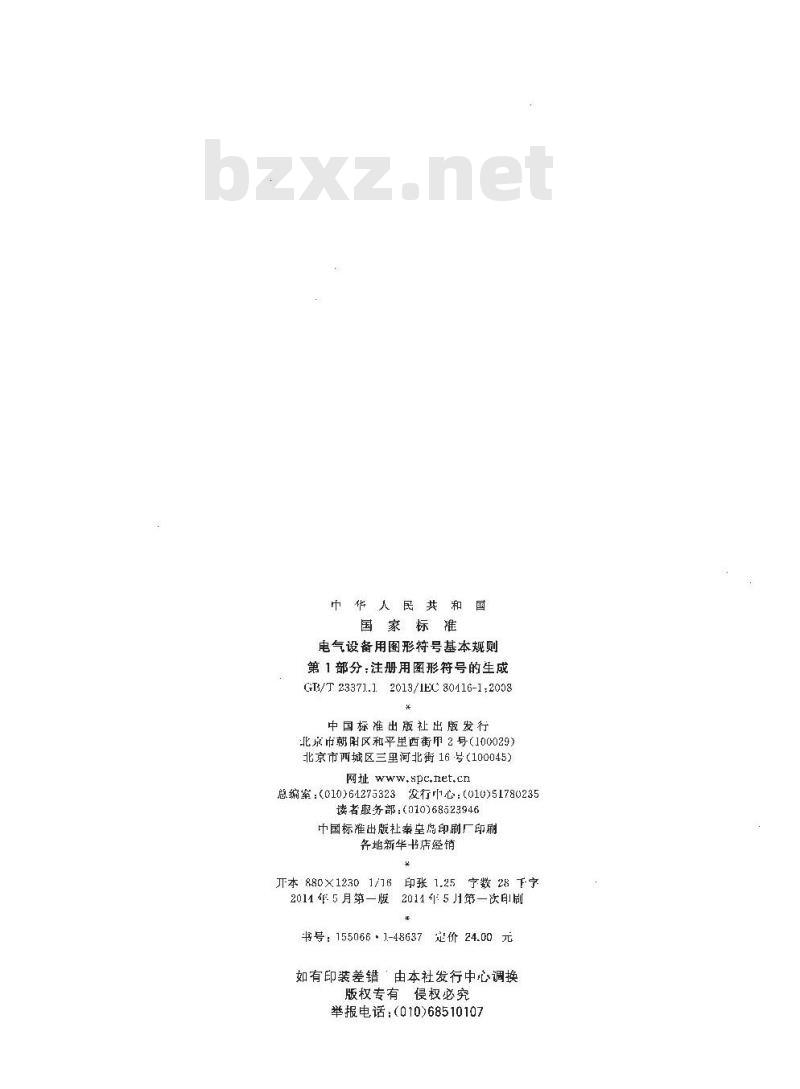

中华人民共和国
国家标准
电气设备用图形符号基本规则
第1部分注册用图形符号的生成
GTB/T 23371.12013/IEC 80416-1:2008*
中国标准出版社出版发行
北京市阳区和平里西街甲2号(100029))北京市西城区三里河北街16号(100045)网址 www,spc,het,cn
总编室:(010)64275323发行中心:(010)51780235读者服务部:(010)6823946
中国标准出版社泰皇岛印刷厂印刷各地新华书店经销
开本880X12301/门6
印张1.25字数28下字
2014个5月第一次印刷
2011年5月第一版
书号:155066·1-48637定价24.00元如有印装差错‘由本社发行中心调换版权专有
侵权必究
举报电话:(010)68510107

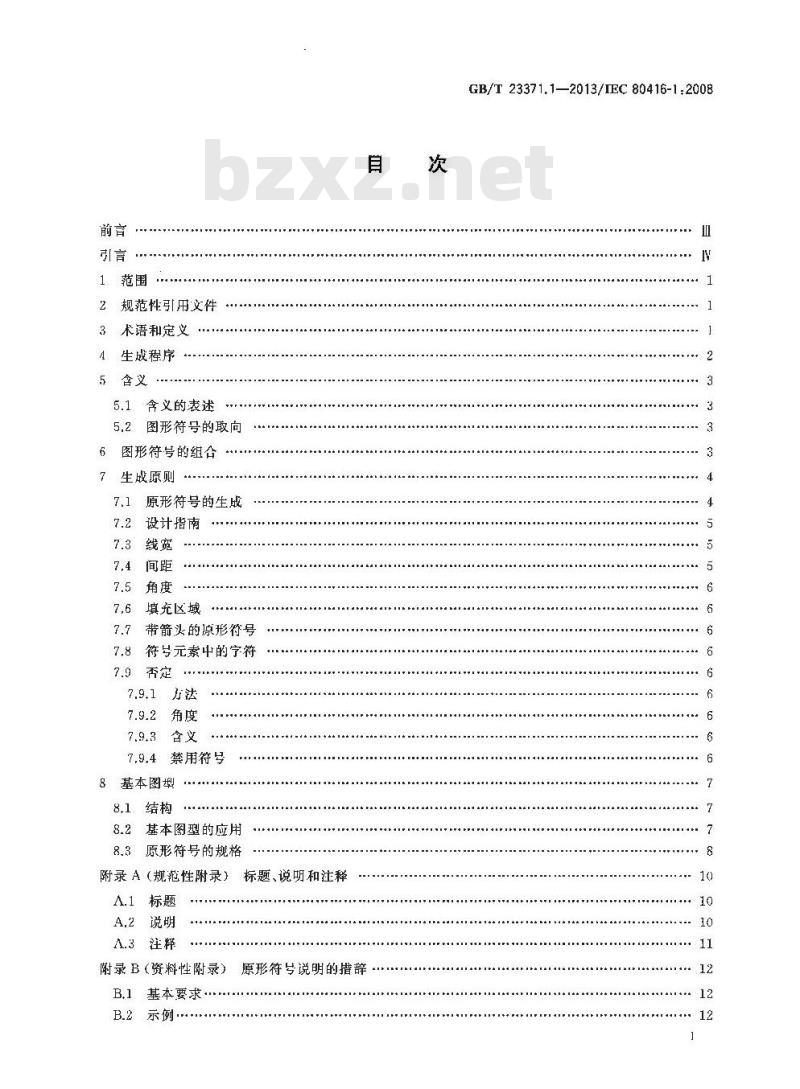

1范围
2规范性引用文件
3术语和定义
生成程序
5含义
5.1 含义的表述
图形符号的取向
图形符号的组合
生成原则
原形符号的生成
设计指南
填充区域
带箭头的原形衍号
符号元素中的字符
禁用符号
基本图型
8.2基本图型的应用
原形符号的规格
附录 A(规范性附录)标题、说明和注释A.1标题
A.2说明
A.3注释
附录B(资料性附录)原形符号说明的措辞B.1 基本要求
B.2示例·
GB/T 23371.1—2013/IEC 80416-1:200810

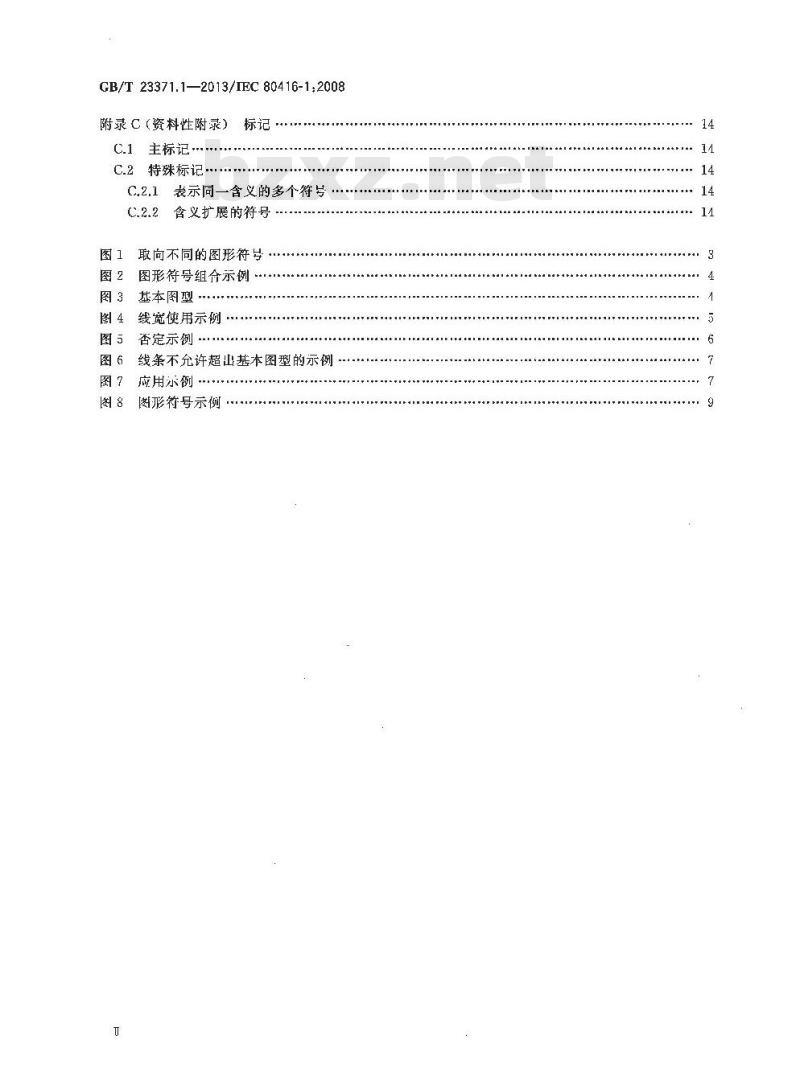

GB/T23371.1—2013/IEC80416-1;2008附录C (资料性附录)
C.1主标记,
C.2特殊标记
C,2.1表示同一含义的多个符号
C.2.2含义扩展的符号
图1取向不同的图形符号
图2图形符号组合示例·
图 3 基本图型
图4线宽使用示例
图5否定示例
图 6线条不允许超山基本图型的示例图7应用示例·
图8图形号示例

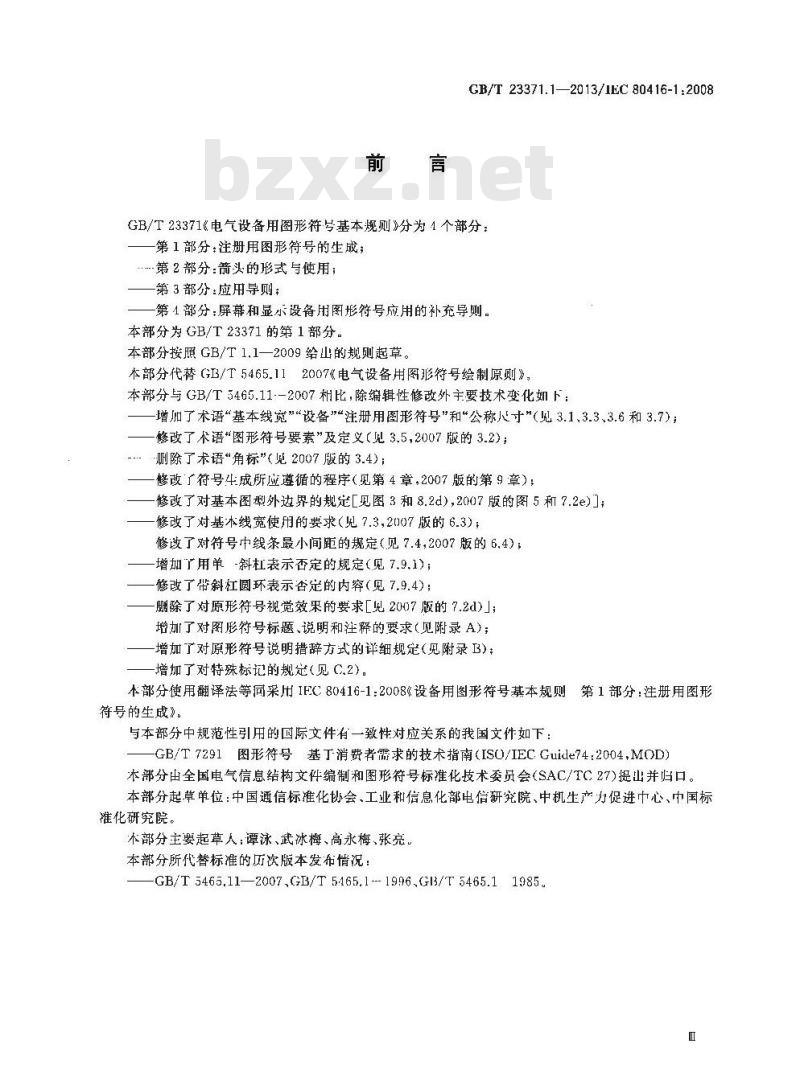

GB/T 23371.1-2013/IEC 80416-1:2008GB/T23371《电气设备用图形符号基本规则》分为4个部分:第1部分:注册用图形符号的生成;第2部分:箭头的形式与使用
第3部分:应用导则;
第1部分屏幕和显示设备用图形符号应用的补充导则。本部分为GB/T23371的第1部分。本部分按照 GB/T1.1—2009给出的规则起草。本部分代替GB/T5465.112007《电气设备用图形符号绘制原则》。本部分与GB/T5465.11-2007相比,除编辑性修改外主要技术变化如下:增加了术语“基本线宽”“设备”“注册用图形符号”和\公称寸\(见3.1,3.3、3.6和3.7);修改了术语图形符号要素”及定义(见3.5,2007版的3.2);-删除了术语“角标”(见2007版的3.4);修改厂符号牛成所应遵循的程序(见第4章,2007版的第9章);修改了对基本图型外边界的规定[见图3和8.2d),2007版的图5和7.2e)];修改了对基本线宽使用的要求(见7.32007版的6.3);修改了对符号中线条最小间距的规定(见7.4,2007版的6.4);增加了用单-斜杠表示否定的规定(见7.9.1);修改了带斜杠圆环表示否定的内容(见7.9.4);删除了对原形符号视觉效果的要求[见2007版的7.2d】]」;增加了对图彤符号标题、说明和注释的要求(见附录A);增加了对原形符号说明措辞方式的详细规定(见附录B);增加了对特殊标记的规定(见C.2)。本部分使用翻译法等同采用IFC80416-1:2008%设备用图形符号基本规则!第1部分:注册用图形
符号的生成》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下:GB/T7291图形符号基丁消费者需求的技术指南(ISO/IEC.Guide74:2004,MOD)本部分由全国电气信息结构文件编制和图形符号标准化技术委员会(SAC/TC27)提出并归口。本部分起草单位:中国通信标准化协会、工业和信息化部电信研究院、中机生产力促进中心、中国标雄化研究院。
本部分主要起草人:谭泳、武冰梅、高永梅、张亮。本部分所代替标准的历次版本发布情况:GB/T 5465.11—2007,GB/T 5465.1 ---1996,G13/T 5465.11985.m
GB/T 23371.1—2013/IEC 80416-1:2008引
GB/T23371《电气设备用图形符号基本规则和GB/T5465《电气设备用图形符号共同构成支撑电气设备用图形符号的系列国家标准。图形符号是一种与语言无关具有特定含义的视觉感知图形,用来表达一定的信息。电气设备用图形符号具有广泛的用途。对用于同一场所或相似设备上的系列符号,一致的设计可提高对符号的理解。实际应用中,当符号尺寸缩到很小时,良好的设计还有助于保持其易读性。因此,有必要将形成电气设备用图形符号的原则标推化,以保持符号的一致性和确保符号在视觉「的清晰度.从而提高符号的可识别性。
1范围
GB/T 23371.1—2013/1EC 80416-1:2008电气设备用图形符号基本规则
第1部分:注册用图形符号的生成GB/T23371的本部分规定了牛成注册用图形符号的基本规则和导则,以及起草图形符号标题,说明和注释的规则。
本部分适用于以下用途的图形符号:标识设备或其组成部分(如控制器或显示器);指示功能状态或功能(如开、关、告警);标示连接(如端子、接头)
提供包装信息(如包装物的标识,装卸说明);提供设备的操作说明(如使用限制)。本部分不适用于以下用途的图形符号:安全标记:
图样和简图:
产品技术文件;
—公共信息。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注F期的引用文件,仅注日期的版术适用于本文件。儿是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T5465电气设备用图形符号(IEC60417,IDT)GB/T16902.2-2008设备用图形符号表示规则第2部分:箭头的形式和使用(TSO80416-2:2001,IDT)
GB/T20002.2标雅中特定内容的起草第2部分:老年人和残疾人的需求(GB/T 20002.2一2008, 1SO/1FC Guide 71:2001,IDT)ISO/IECGuide74:2004图形符号基于消费者需求的技术指南(Graphical symhols一Tcchnicalguidelines for the consideratian of consumers' nccds)ISO38641图形符号安全色和安全标志第1部分:工作场所和公共区域中安全标志的设计原则(Graphical symbols—Safety colours and safety signs Part 1:Design principles far safety signs inworkplaccs and public areas)ISO7o0设备用图彤符号索引和-览表(Graphical symbolsforuseoncquipment—Indexandsynopsis)
3术语和定义
下列术语和定义适用于本文件,1
GB/T 23371,1—2013/1EC 80416-1:20083.1
基本线宽basic linewidth
绘制原形符号最重要部分的线宽为2mm或4 mm,3.2
说明description
定义图形符号的、应用,使用以及可选产品领域的规范性义字。3.3
设备cquipmcnt
台在实现特定最终日标的关联装置。3.4
图形符号graphical symbol
具有特殊含义、与语言无关、用来表达信息的视觉感知图形。3.5
图形符号元素graphical symhol element图形符号的一部分,该部分其有特定含义并可用于多个图形符号中。注1:亨母、数字、标点符号和数学符号可用做图形符号元案(参见GB3101,GB3102和TEC6D027)。注2:其有特定含义的图形符号元素在构成一个符号族时可用来表示同一概念。3.6
注册用图形符号graphical symbol for registration包含基本图型,标融、说明以及可选注释的原形符号草案。3.7
公称尺寸nomialsize
即50mI,如基本图型(见图3)中所示的基本正方形②的边长。3.8
原形符号symbol original
根据本部分和GB/T16902.2绘制并在GB/T5465.2或ISO7000中注册的含有角标的图形符号。3.9
标题title
用丁标识图形符号的唯一名称。注:标题尽可能简短,它仅为图形符号提供唯一的名称而不描述其应用。在适当情况下,标题可用别名。4生成程序
设计者在考生成一个图形符号时,宜熟悉符号的预期使用坏境,并按照下列步骤进行设计:明确界定图形符号的用途和含义一一图形符号可用于识别设备、指示功能状态、指定连接、提a
供包装信息、提供设备的操作指示,或者「述这些用途的纽合;b)确定图形符号的使用者(见GB/T7291)和特殊求(见GB3/T20002.2),以及法律上的要求通过查询GB/T5165.2和ISO7000,确定是否已经有图形符号满足规则和要求;c
当没有合适的图形符号时,按第7章和第8章的要求设计新的图形衔号,并考虑以下情况:1)充分考文化和民族风俗以及有关的禁忌;2)考虑添加否定义形或斜杠对易读性的影响,并对设计做出必要的调整;3)考虑与其他符号、符号儿素、符号族和相关视觉概念的关系;2
4)确保设计不会引起歧义或导致其他理解。GB/T 23371,1—2013/IEC 80416-1:2008c)对新设计的图形符号进行易读性、感知质量和可理解性评价,如果不满意则调整设计;F)为图形符号确定唯-的标题;g)为图形符号撰写清晰明确的说明和操作要求(后者也包括在说明中)。附录A给出了标题、说明和注释的要求。5含义
5.1 含义的表述
每个注册用图形符号的含义由标题、原形符号和说明综合体现。含义应明确清晰。5.2图形符号的取向
图形符号宜按照原形符号所确定的取向使用。对于含义与其取向有关的图形符号,宜注意避免含义模糊。例如,图形符号标在旋钮上时就可能造成含义不清。无论何时,只要可能就宜将原形符号设计成在任何方向上都能保持其含义,如图1中的a)。然而,当个图形符号的含义确实与其取向有关时,如图1中的b),则成在该原形符号的说明中明确表述。ISO)70000414:型芯嵌人成型位置a)含义与取向无关的图形符号示例L
GB/T 5465.22008(5092) bzxZ.net
GB/T 5465,2--2008(5091)+
高通滤波器
低通滤波器
b)含义与取向有关的图形符号示例图1取向不同的图形符号
6图形符号的组合
为了表示某些概念,图形符号或图形衍号元素可组合形成:·个新的原形符号。新图形符号的含义应与单个图形衍号或图形符号元素的含义相,致,如图2所示。3
GB/T 23371.1—2013/IEC 80416-1:2008GB/T5465.22008(5050):彩色电视注:GB/T5165.22008(5049)\电视\与GB/T 5465.22008(5048)\彩色”组合产生GB/T5465.2—2008(5050)“彩色电魂”。
7生成原则
7.1原形符号的生成
图形符号组合示例
根据第8章给出的要求,原形符号应在图3所示的基本图型内生成。这些规则和要求,同样适用于注册用图形符号。
公称尺寸
边长75扭的正方形,该正方形构或了基本图型在水平和垂直方向的最大尺寸,且划分成线间距12.5加血的网格
边长50mm的基本正方形,该正方形长尺寸等于原形符号的公称尺寸50mm直径 56.6 mm 的基本圆,面积与基本正方形@大致相等直径50mm的网,是基本正方形②的内切圆与基本正方形②面积相同的两个形,宽为 40 mm,高为 62,5 mm。它们立和垂直,每一矩形都对称地横跨基本止方形②的对边边长50 tm的基本正方形②旋转45°与正方形①的外边成15\的线条所形成的八边形图3基本图型
7.2设计指南
原形符号的设计宜:
简单:利于感知和复制:
CB/T 23371.1—2013/IEC 80416-1:2008b)易辨:易与可能和它一起使用的其他图形符号相区别;c)易懂:易与其所要表达的含义相联系,即不言白明或易于掌握;d)易制:能用通常的方法制作和复制。注1:设计图形符号时,特别注意避免不必要的细节和复案性。这样当再绘制的图形符号尺寸较小时,可避免识别错误的发生,如图形符号在键惜上时或远距离观看符号时。注2:实际应用中,为改善原形符号的外观和感知性,或为了与所应川的设备相协调,可按照GB/T23371.3和ISO804164修改原形符号。
7.3线宽
应使用2 mm或4mm1的基本线宽绘制原形符号。选择2mm线宽是为了包含现有已注册的图形符号,或由于设计复杂而不可能采用4mn线宽绘制的符号。
选择4mm线宽是为了包含现有已注册的图形符号,或为实现更容易识别的简单设计而避免不必要的细节和复杂性。
两种线宽的组合可用于强调图形符号中的某部分或增加清晰度,如图4所示。如果图形需要,可用大于2mm的其他线宽绘制原形符号中的一部分,特殊情况下,为了与GB/T5465.2或ISO7000中巴标准化的图形符号一致,可用其他线宽而不是基本线筑绘制原形符号。
使用2mm和4mm基本线宽绘制的同一图形符号都可注册。GB/T5465.2-2008(5063):水平图像位移图4线宽使用示例
7.4间距
选择原形符梦线条间最小间距时应考虑视觉的清晰和所用的复制方法。平行线间的最小间距应为3mm。
GB/T 23371.1—2013/IEC 80416-1:20087.5角度
源形符号中宜避免小于30°的角。7.6填充区域
除非原形符号的含义或易读性要求将某个区域填充,否则在原形符号中宜避免有填充的区域。7.7带箭头的原形符号
当原形符号含有箭头时,应衍合GB/T16902.2的规定。7.8符号元素中的字符
对于宁母、数字、标点符号和数学符号这样的原形符号组成元素,宜使用简单的字符样式。原形符号中的字符高度至少为10mm
注:也可采用其他字体以保持易读性,对源形符号中的字体没有限制。7.9否定
7.9.1方法
应使用两条斜杠所形成的直角叉形表示否定,如图5a)和图5c)。仅为「视觉清晰,在特殊情况下,使用单一斜杠,如图5b)。
注,仗当否定表示特定含义时,才有必要对原形符号进行否定。a)GB/T5465,2—2008
(5576):关闭铃音
7.9.2角度
h)IS(7000-2259:挖沟机,
挖链,解开
图5否定示例
c)GB/T5465.2—2008
(5109);不得用于住宅区
如果仅为了视觉上的清晰,两斜杠相交形成否定叉形的角度可偏离90°,单一否定斜杠的角度可偏离45°。
7.9.3含义
否定符号元素能用来表示由用户取消或操作原因的非可用性功能,如图5a)和图5b)。否定符号元素也可用来表示要求的行为(如“不”),如图5c),7.9.4禁用符号
I5038641中规定带有斜杠的圆环用于安全用途时表示“禁止”。因此,带斜杠的圆环不论何种颤色,包括黑色和白色,不应用做电气设备用图形符号的否定。6
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
