【QB轻工标准】 压线帽

ICS83.140.99
分类号：G33
备案号：63731-2018
iiiKAa~cJouaKAa

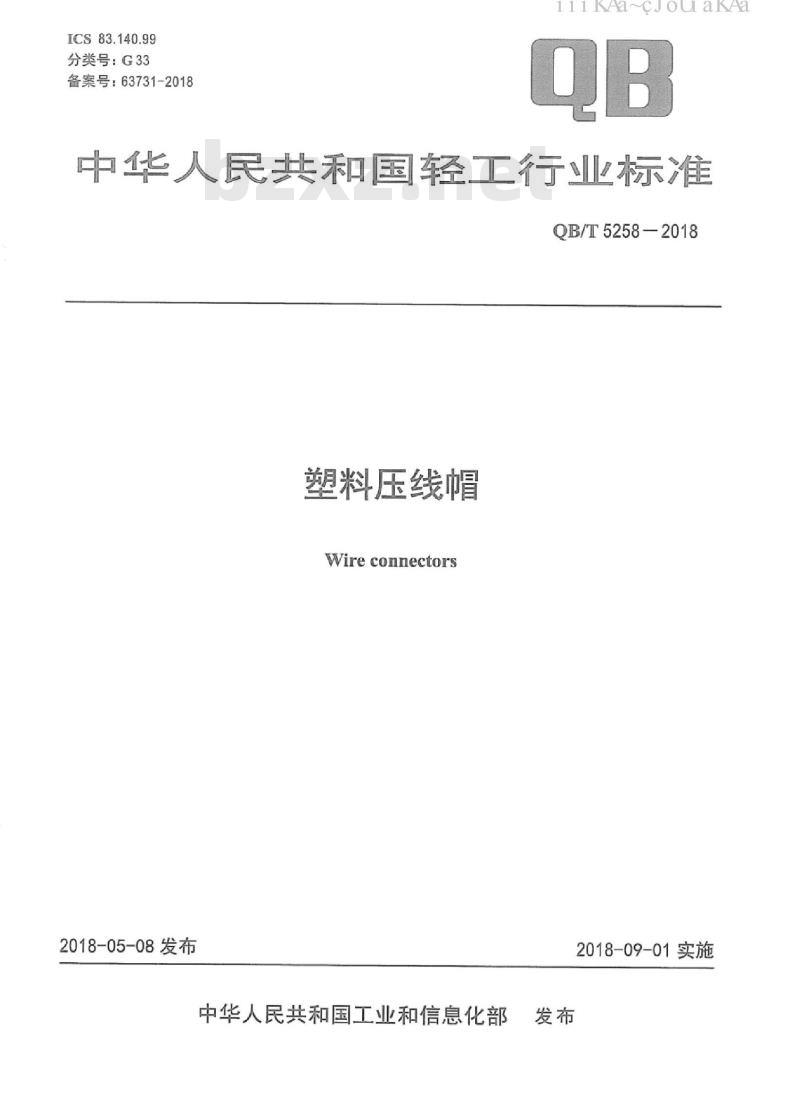

中华人民共和国轻工行业标准
QB/T5258-2018
塑料压线帽
Wireconnectors
2018-05-08发布
中华人民共和国工业和信息化部发布
2018-09-01实施

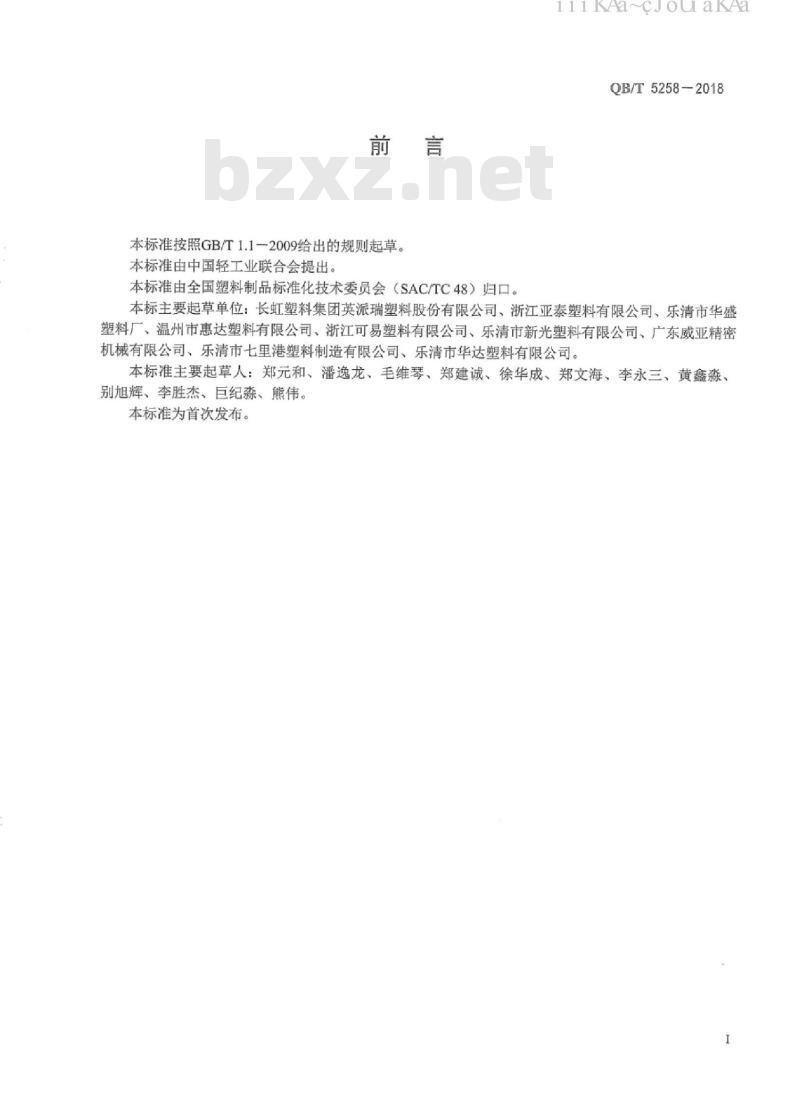

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。iiiKAa~cJouaKAa
QB/T5258-2018
本标主要起草单位：长虹塑料集团英派瑞塑料股份有限公司、浙江亚泰塑料有限公司、乐清市华盛塑料厂、温州市惠达塑料有限公司、浙江可易塑料有限公司、乐清市新光塑料有限公司、广东威亚精密机械有限公司、乐清市七里港塑料制造有限公司、乐清市华达塑料有限公司。本标准主要起草人：郑元和、潘逸龙、毛维琴、郑建诚、徐华成、郑文海、李永三、黄鑫淼、别旭辉、李胜杰、巨纪淼、熊伟。本标准为首次发布。

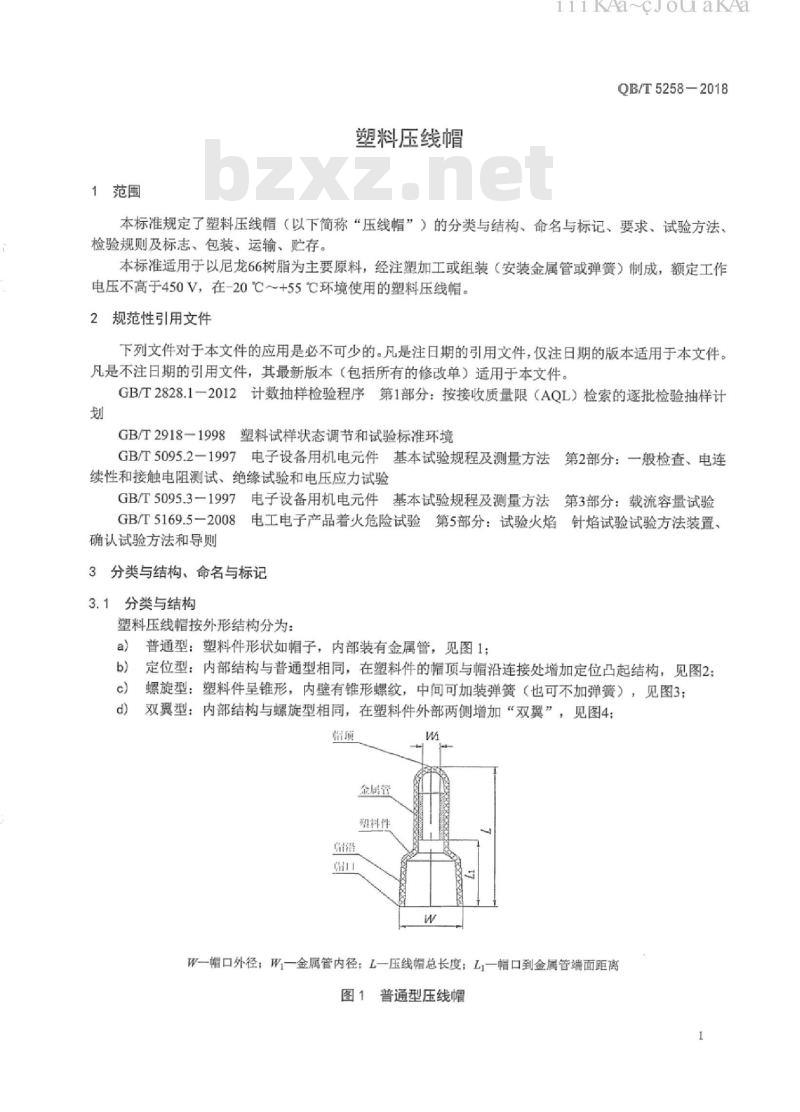

1范围
塑料压线帽
iiiKAa~cJouaKAa
QB/T5258-2018
本标准规定了塑料压线帽（以下简称“压线帽”）的分类与结构、命名与标记、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于以尼龙66树脂为主要原料，经注塑加工或组装（安装金属管或弹簧）制成，额定工作电压不高于450V，在-20℃～+55℃环境使用的塑料压线帽。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2918一1998塑料试样状态调节和试验标准环境GB/T5095.2一1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验GB/T5095.3一1997电子设备用机电元件基本试验规程及测量方法第3部分：载流容量试验
GB/T5169.5一2008电工电子产品着火危险试验第5部分：试验火焰商针焰试验试验方法装置、
确认试验方法和导则
3分类与结构、命名与标记
3.1分类与结构
塑料压线帽按外形结构分为：
a）普通型：塑料件形状如帽子，内部装有金属管，见图1；定位型：内部结构与普通型相同，在塑料件的帽顶与帽沿连接处增加定位凸起结构，见图2：b）
螺旋型：塑料件呈锥形，内壁有锥形螺纹，中间可加装弹簧（也可不加弹簧），见图3；c
d）双翼型：内部结构与螺旋型相同，在塑料件外部两侧增加“双翼”，见图4；薪顶
金属管
塑料件
W一帽口外径；W一金属管内径；L一压线帽总长度；L一帽口到金属管端面距离图1普通型压线帽
QB/T5258-2018
金据管
定位凸起
超沿塑科件
iiiKAacJouaKAa

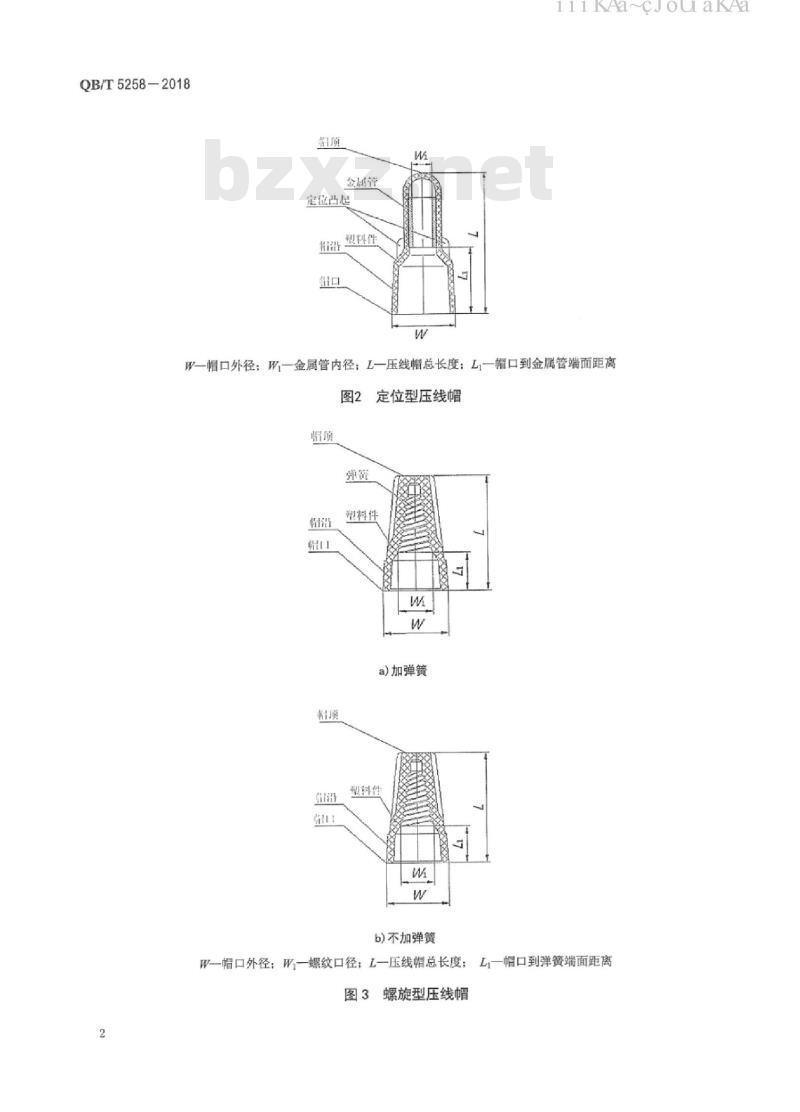

W一帽口外径：W一金属管内径：L一压线帽总长度：L一帽口到金属管端面距离图2定位型压线帽
塑料件
a)加弹簧
b)不加弹簧
W一帽口外径：Wi一螺纹口径：L一压线帽总长度：Li一帽口到弹簧端面距离图3
螺旋型压线帽
塑科件
侧视图
b）俯视图
iiiKAacJouaKAa
QB/T5258—2018

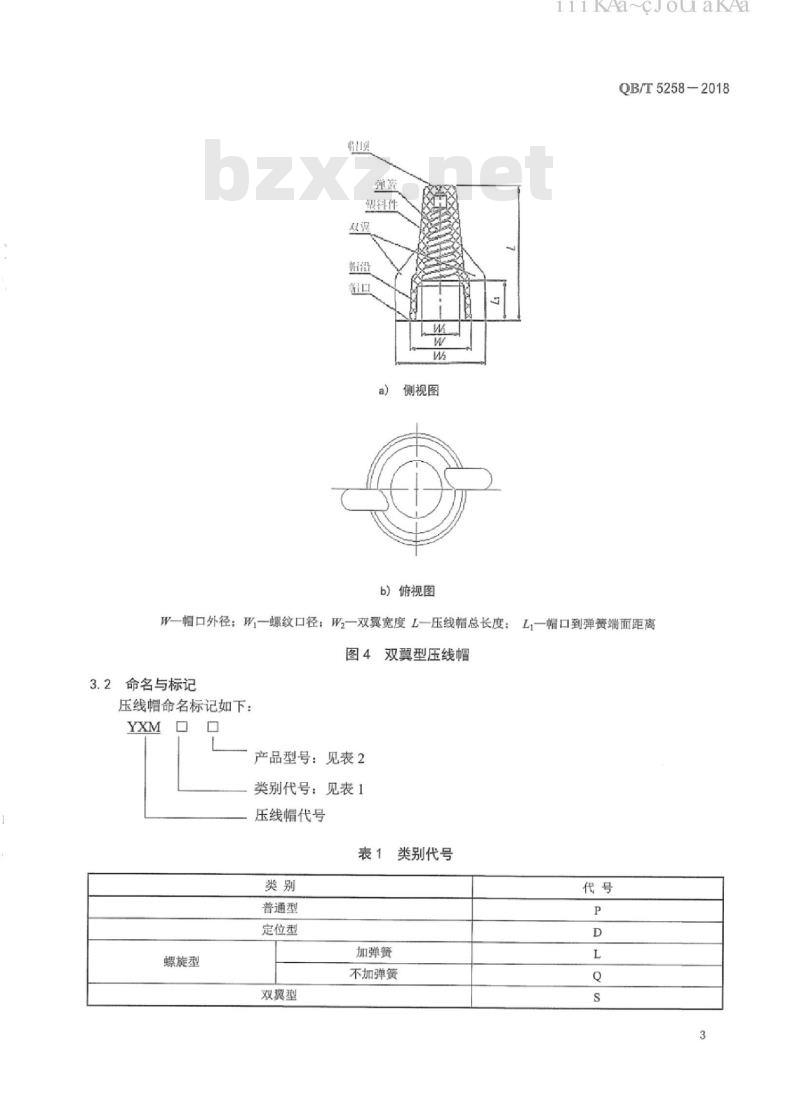

W一帽口外径：W一螺纹口径；W2一双翼宽度L一压线帽总长度：L一帽口到弹簧端面距离
图4双翼型压线帽
3.2命名与标记
压线帽命名标记如下：
螺旋型
产品型号：见表2
类别代号：见表1
压线帽代号
表1类别代号
普通型
定位型
双翼型
加弹簧
不加弹簧
QB/T5258-2018
iiiKAacJouaKAa
示例1：普通型压线帽W为9.0mm、W为2.8mm、L为18.0mmL为9.0mm时（见表2），标记为：YXM-P3；示例2：螺旋型压线帽W为8.5mm、W，为4.2mm、L为15.0mm、L为5.5mm时（见表2），加弹簧标记为：YXM-L71，不加弹簧标记为：YXM-Q71：
示例3：双翼型压线帽W为12.6mm、w为7.9mm、W为19.0mmL为23.7mm.L为6.0mm时（见表2），标记为：YXM-S1。
4要求
4.1外观
压线帽的表面色泽应均勾、光滑，无气泡、开裂、飞边等：压线帽内载流部件应无氧化、锈蚀等现象。
4.2产品型号及尺寸偏差
压线帽产品型号及尺寸偏差按表2规定。表2产品型号及尺寸偏差
单位为毫米
L72、
L73、
L74、
L75、
接线容量范围
接线容量范围按表3规定。
普通型
定位型
螺旋型
双翼型
4.4着火危险
L71、Q71
L72、Q72
/L73、Q73
L74Q74
L75、Q75
压线帽应耐受针焰试验
4.5承受低温能力
应无开裂、断裂现象
4.6温升
温升不应超过40K。
耐电压
无击穿、闪络现象
4.8接触电阻
表3接线容量范围
最小接线容量
压线帽导线连接处，接触电阻不应大于30m2。4.9接线抗拉力
导线不应脱离压线帽接线处不应拉断。5试验方法
状态调节和试验的标准环境
iiiKAa~cJouaKAa
QB/T5258-2018
单位为平方毫米
最大接线容量
试样的状态调节和试验标准环境按GB/T2918一1998的规定执行。温度（23土2）℃，相对湿度（50士10）%，调节时间不少于16h，并在此条件下进行试验。5.2外观
在自然光线下目测。
QB/T5258-2018
5.3尺寸偏差
用分度值不低于0.02mm的量具测量。5.4接线容量范围
iiiKAa~cJouaKAa
将适用的电线绝缘层剥去10mm15mm，插入压线帽内，采用适用的工具使最小的接线容量能压紧或旋紧，最大的接线容量能插入，并能压紧或旋紧。5.5着火危险
按GB/T5169.5一2008的规定进行试验，试验中施加火焰持续时间为10s。5.6承受低温能力
将压线帽接上适用的导线后，置入精度不低于土2℃低温试验箱，在-25℃条件下，放置4h后，观察试样状态。
5.7温升
按照GB/T5095.3一1997试验5a：温升的规定进行试验。压线帽连接适用的接线容量后，施加表4所对应的交流试验电流，历时5h。表4接线容量及试验电流
5.8耐电压
接线容量/mm2
试验电流/A
按照GB/T5095.2一1997试验4a：耐电压的规定进行试验。将压线帽连接适用的导线达到额定工作电压后，能承受表5所对应交流试验电压1min。表5额定工作电压及试验电压
单位为伏
接触电阻
额定工作电压
≤130
131~250
251~450
试验电压
按照GB/T5095.2一1997试验2a：接触电阻-毫伏法的规定进行试验，交流测量的频率不应超过2kHz。5.10接线抗拉力
压线帽连接适用的导线后，两根导线分别夹持在拉力机两端，以（20土1）mm/min的拉伸速度施加表6规定的拉力值，保持1min。
检验规则
类别型号
P3L71Q71
接线抗拉力
iiiKAa~cJouaKAa
QB/T52582018
测试最小接线容量/mm2
P4、D4、L72、Q72
P5、D5、L73、Q73
P6、D6、L74、Q74
P7、D7.5、L75、S1、Q75
P8、S2
接线抗拉力/N
同一配方、同一规格的产品为1批；当连续生产时，以不超过100万个为1批：当连续7天产量不足100万个时，以连续生产7天为1批，每个压线帽为1个样本单位。6.2检验分类
产品检验分为：
型式检验、出厂检验。
6.3型式检验
6.3.1有下列情况之一时，压线帽应进行型式检验：新产品或老产品转厂生产的试制定型鉴定：a
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：正常生产时，每1年进行1次检验；产品停产半年以上，恢复生产时。型式检验的检验项目及试样数量按表7。型式检验项目及试样数量
单位为个
检验项目
尺寸偏差、接线范围
着火危险
承受低温能力
耐电压
接触电阻
接线抗拉力
6.3.3型式检验判定规则
型式检验中所有试验项目都能通过，则判定为合格。每组试验3个试样中有2个不合格，判定为不合格，若有1个不合格可加倍复检，复检仍不合格，则判定为不合格。7
QB/T5258—2018
6.4出厂检验
6.4.1检验项目
产品出厂前进行外观、尺寸偏差、耐电压、接线抗拉力项目检验。6.4.2抽样
6.4.2.1外观
iiiKAa~cJouaKAa
按照GB/T2828.1一2012的规定的一次正常抽样方案，特殊检查水平S-3，接收质量限AQL=6.5，见表8。
表8抽样方案下载标准就来标准下载网
样本量
批量范围
51~500
501~3200
3201~35000
35001500000
500001及以上
6.4.2.2尺寸偏差
合格判定数Ac
从外观合格样品中随机抽取10个，进行尺寸偏差测量。6.4.2.3耐电压
从外观合格样品中随机抽取3个，进行耐电压测试。6.4.2.4接线抗拉力
从外观合格样品中随机抽取3个，进行接线抗拉力测试。6.4.3出厂检验判定规则
6.4.3.1外观按表8判定
6.4.3.2尺寸偏差
单位为个
不合格判定数Re
抽样中有0～1个不合格时判定为合格，有2～~4个不合格时，加倍复检，有5个及以上不合格时，直接判定为不合格；复检时有不合格时判定为不合格。6.4.3.3耐电压
抽样全部合格判定为合格：有不合格时则判定为不合格。6.4.3.4接线抗拉力
抽样全部合格判定为合格，有1个不合格时，应加倍复检，有2个及以上不合格时直接判定不合格；复检时有不合格时则判定为不合格。7标志、包装、运输、贮存
7.1标志
产品外包装上应有生产厂家的厂名、厂址、产品名称、产品标识（型号规格）、数量、本标准编号、生产日期（或批号）等内容。
7.2包装
7.2.1包装应牢固、整齐。
7.2.2压线帽包装件的数量，由供需双方协商决定。8
iiiKAacJouaKAa
QB/T5258—2018
7.2.3当批量供货时，应将袋装的压线帽装入瓦楞纸箱或纺织袋中，内放装箱单、合格证。合格证上应包括下列内容：
产品名称：
类别型号标识；
公司名称：
检验员编号：
本标准编号：
一检验日期。
7.3运输
产品运输中，应防雨、防晒，装卸中轻装、轻卸，避免剧烈震动、跌落。7.4贮存
压线帽应放在阴凉、洁净的库房内，周围应无易燃、易爆物质和其他有害气体，无强烈日光照射，保持包装的完整性。从生产日期起，贮存期为18个月。9
iiiKAa~cJouaKAa
中华人民共
轻工行业标准
塑料压线帽
QB/T5258-2018
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010）85119832/38网址：http：//chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号院邮政编码：100037
电话：(010)68049923
版权所有
侵权必究
书号：155019-5194
印数：1-200册
定价：25.00元
