计时仪器的检验位置标记
Symbolization of control positions for timekeeping instruments(ISO3158：1976,TimekeepinginstrumentsSymbolization of control positions,IDT)2013-12-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施

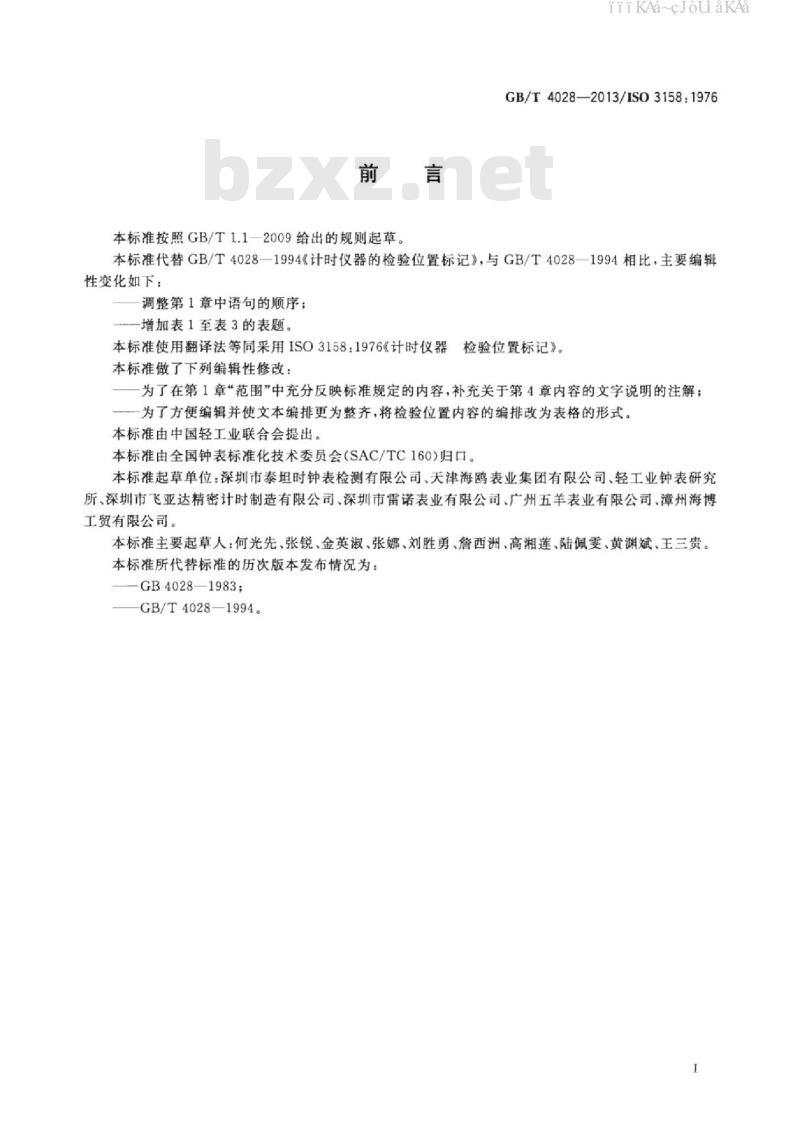

本标准按照GB/T1.1-2009给出的规则起草。iiiKAa~cJouaKA
GB/T4028—2013/IS03158：1976本标准代替GB/T4028—1994《计时仪器的检验位置标记》，与GB/T4028—1994相比，主要编辑性变化如下：
调整第1章中语句的顺序；
增加表1至表3的表题。
本标准使用翻译法等同采用ISO3158：1976《计时仪器暴检验位置标记》。
本标准做了下列编辑性修改：
为了在第1章“范围”中充分反映标准规定的内容，补充关于第4章内容的文字说明的注解；一为了方便编辑并使文本编排更为整齐，将检验位置内容的编排改为表格的形式。本标准由中国轻工业联合会提出本标准由全国钟表标准化技术委员会（SAC/TC160）归口。本标准起草单位：深圳市泰坦时钟表检测有限公司、天津海鸥表业集团有限公司、轻工业钟表研究所、深圳市飞亚达精密计时制造有限公司、深圳市雷诺表业有限公司、广州五羊表业有限公司、漳州海博工贸有限公司。
本标准主要起草人：何光先、张锐、金英淑、张娜、刘胜勇、詹西洲、高湘莲、陆佩雯、黄渊斌、王三贵。本标准所代替标准的历次版本发布情况为：GB4028—1983;
GB/T4028—1994。
iiKAa~cJouaKAa
GB/T40282013/ISO3158:1976
计时仪器的检验位置标记
本标准规定了计时仪器检验位置的定义和标记，与计时仪器的型号、结构或尺寸无关。注：本标准适用于指针式计时仪器的检验位置标记，也适用于非常规表盘的计时仪器或机心的检验位置标记。2定义

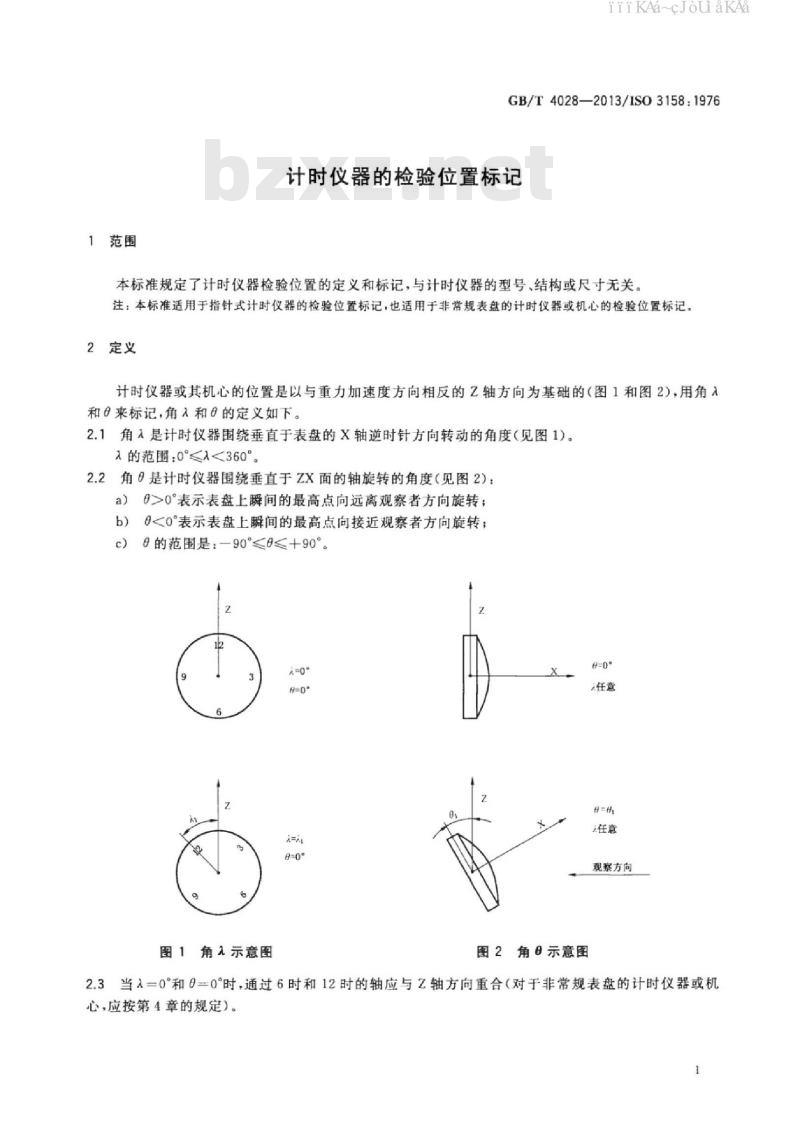

计时仪器或其机心的位置是以与重力加速度方向相反的Z轴方向为基础的（图1和图2），用角入和6来标记，角入和6的定义如下。2.1角入是计时仪器围绕垂直于表盘的X轴逆时针方向转动的角度（见图1)。入的范围：0入<360°。
2.2角9是计时仪器围绕垂直于ZX面的轴旋转的角度（见图2)：00°表示表盘上瞬间的最高点向远离观察者方向旋转；a)
b）9图1角a示意图
图2角6示意图
观察方向
2.3当入=0°和θ=0°时，通过6时和12时的轴应与Z轴方向重合（对于非常规表盘的计时仪器或机心，应按第4章的规定）。
GB/T4028—2013/ISO3158:1976
常用检验位置表示方法免费标准bzxz.net

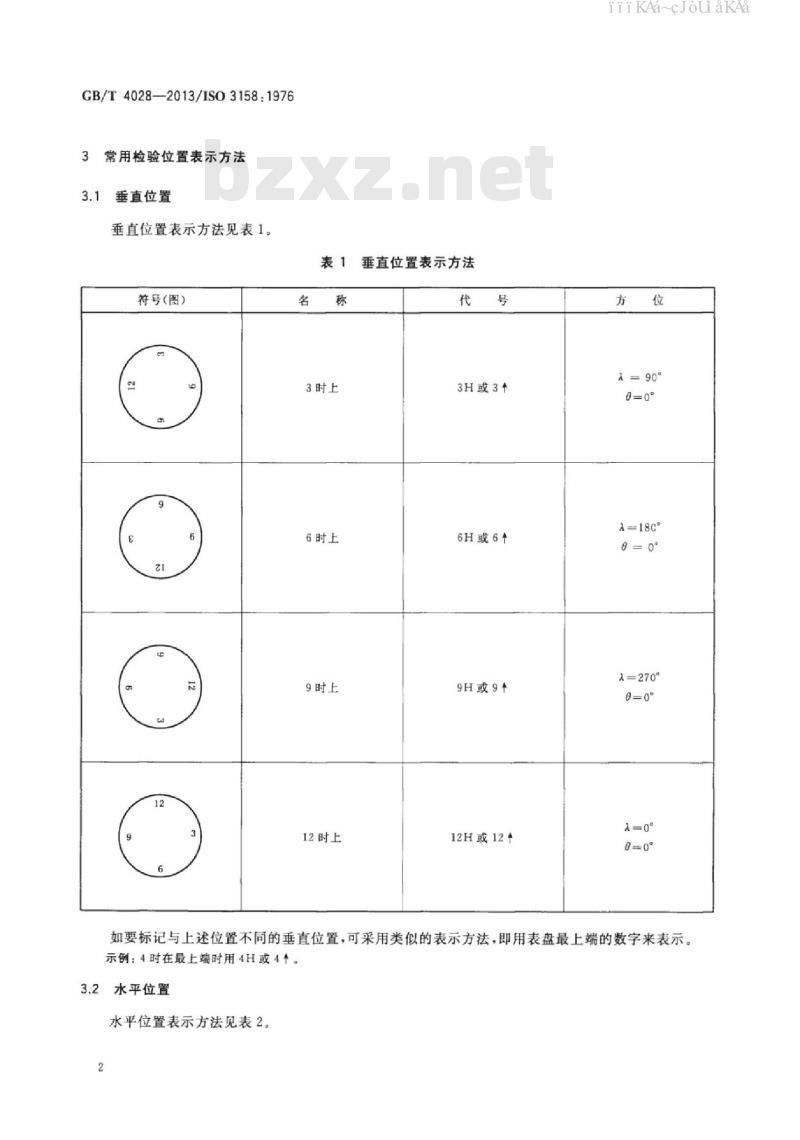

3.1垂直位置
垂直位置表示方法见表1。
符号(图）
垂直位置表示方法
3时上
6时上
9时上
12时上
3H或3+
6H或6+
9H或9+
12H或12+
iiKAa~cJouaKAa
1—90°
A=18c°
入=270°
如要标记与上述位置不同的垂直位置，可采用类似的表示方法，即用表盘最上端的数字来表示。示例：4时在最上端时用4H或4十。3.2水平位置
水平位置表示方法见表2。

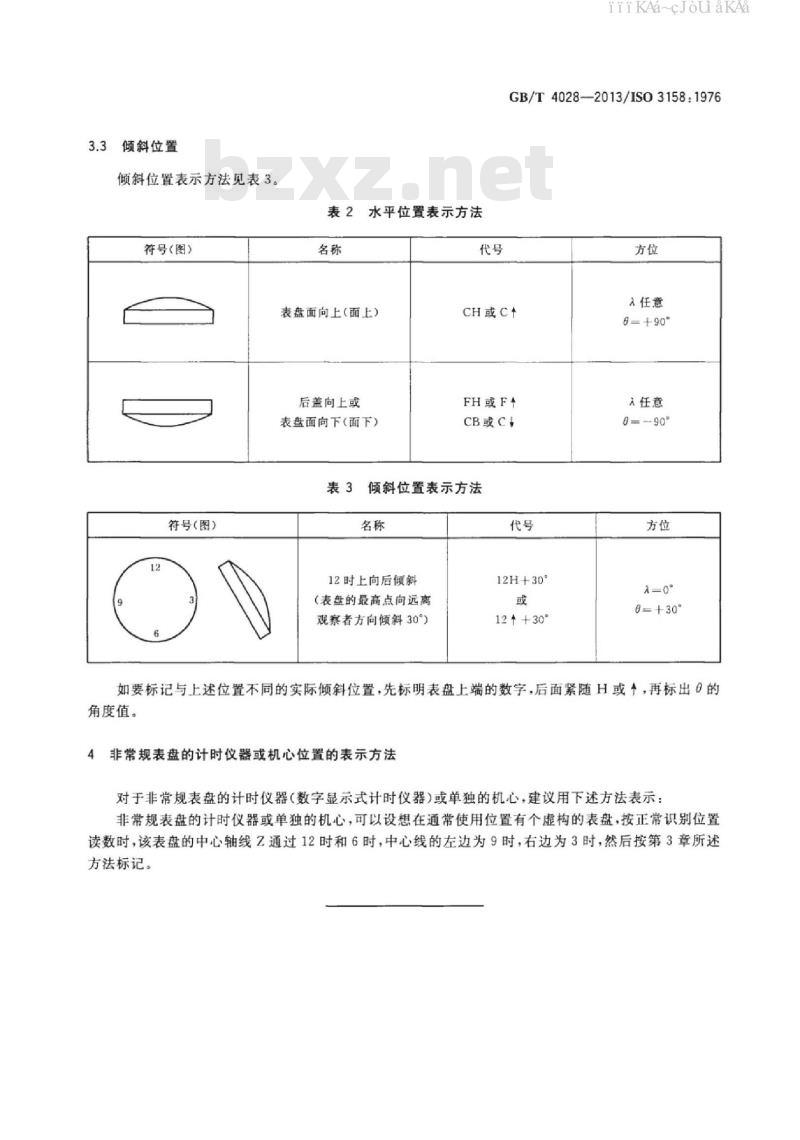

3.3倾斜位置
倾斜位置表示方法见表3。
符号(图）
表2水平位置表示方法
表盘面向上（面上）
后盖向上或
表盘面向下（面下）
iiKAa~cJouaKAa
GB/T4028-—2013/IS03158:1976方位
CH或C+
FH或F+
CB或C+
表3倾斜位置表示方法
符号(图）
12时上向后倾斜
（表盘的最高点向远离
观察者方向倾斜30°）
12H+30°
12++30°
入任意
入任意
0--90°
0=+30°
如要标记与上述位置不同的实际倾斜位置，先标明表盘上端的数字，后面紧随H或+，再标出θ的角度值。
非常规表盘的计时仪器或机心位置的表示方法4
对于非常规表盘的计时仪器（数字显示式计时仪器）或单独的机心，建议用下述方法表示非常规表盘的计时仪器或单独的机心，可以设想在通常使用位置有个虚构的表盘，按正常识别位置读数时，该表盘的中心轴线Z通过12时和6时，中心线的左边为9时，右边为3时，然后按第3章所述方法标记。
