【MT煤炭标准】 行政区域界桩数据交换格式

本网站 发布时间: 2023-05-29 18:24:13
  • MZ/T 149-2020
  • 现行

基本信息

  • 标准号:

    MZ/T 149-2020

  • 标准名称:

    行政区域界桩数据交换格式

  • 标准类别:

    煤炭行业标准(MT)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

标准号:MZ/T 149-2020
标准名称:行政区域界桩数据交换格式
英文名称:Administrative boundary pillar data interchange format
标准格式:PDF
发布时间:2020-03-24
实施时间:2020-03-24
标准大小:710K
标准介绍:1.范围
本标准规定了中华人民共和国(不含香港特别行政区、澳门特别行政区、台湾省)县级及以上陆地行政区域界桩数据的交换格式
本标准适用于区划地名及相关信息系统中行政区域内界桩数据的处理与交换。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准
GB/T2260中华人民共和国行政区划代码
GB18030信息技术中文编码字符集
GB/T7408-2005数据元和交换格式信息交换日期和时间表示法

标准内容标准内容

部分标准内容:

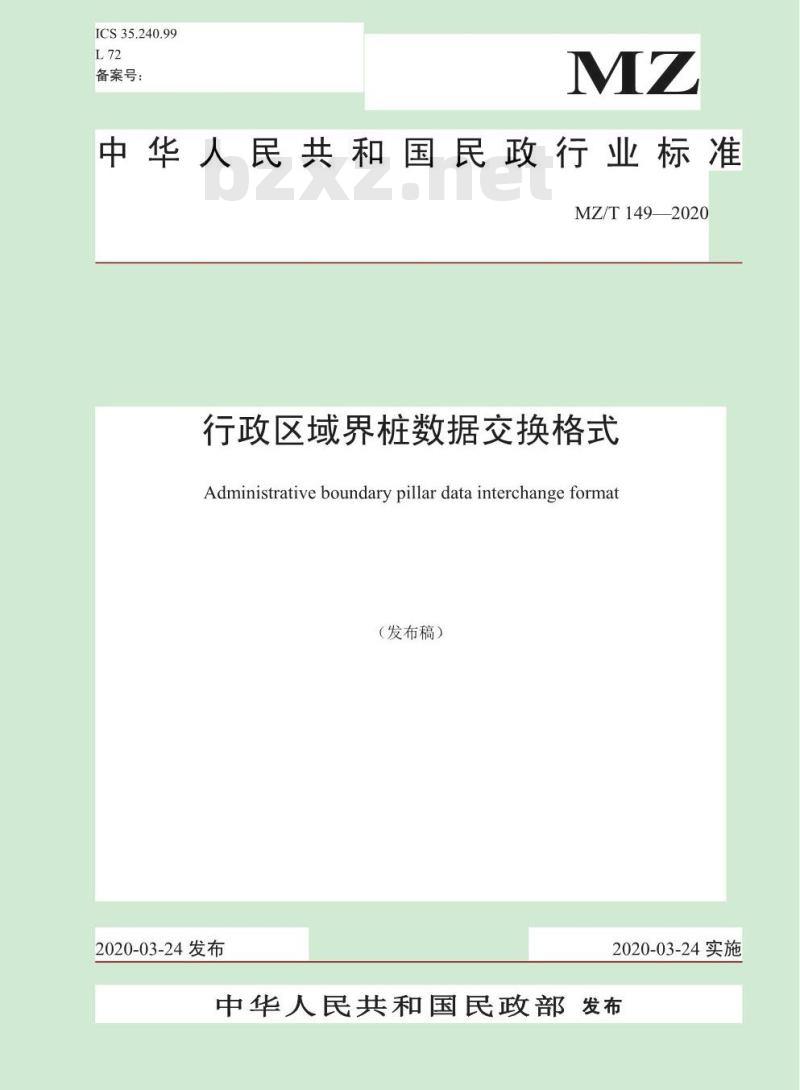

ICS35.240.99
L72
备案号:
中华人民共和国民政行业标准
MZ/T1492020
行政区域界桩数据交换格式
Administrative boundary pillar data interchange format(发布稿)
2020-03-24发布
2020-03-24实施
中华人民共和国民政部发布
.范围.
2.规范性引用文件...
.术语和定义.
4.界桩文件结构.
4.1界桩数据文件
4.2界桩文件目录结构.
5界桩文件格式..
.1属性数据格式
5.2空间数据格式.bzxZ.net
5.3多媒体数据格式..
5.3.1多媒体数据存储结构..
5..3..2多媒体文件格.
6.数据项设置...
6.1属性数据项设置.
6.1.1基本要求.
6..2界桩编号.
6...3界桩命名.
6.2空间数据项设置.
6.3多媒体数据内容要求
6.3.1文件内容.
6..3..2命名方法.
MZ/T1492020
行业标准信息服务平台

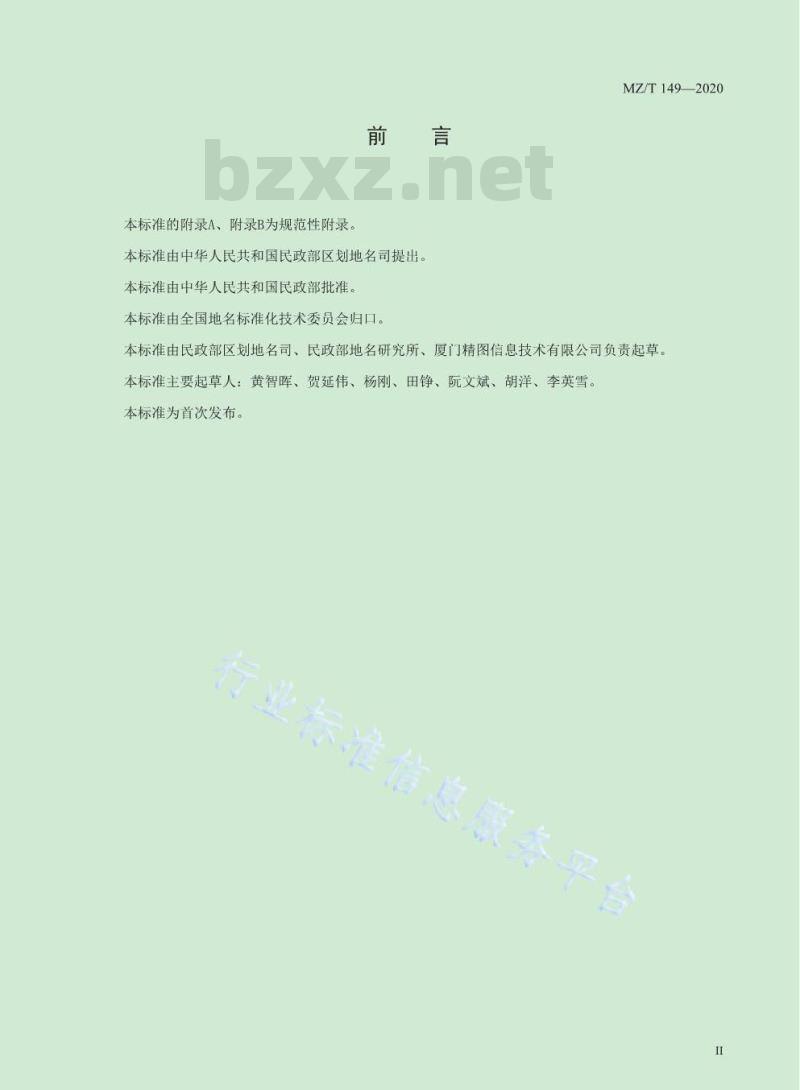

本标准的附录A、附录B为规范性附录前言
本标准由中华人民共和国民政部区划地名司提出。本标准由中华人民共和国民政部批准。本标准由全国地名标准化技术委员会归口。MZ/T149-2020
本标准由民政部区划地名司、民政部地名研究所、厦门精图信息技术有限公司负责起草本标准主要起草人:黄智晖、贺延伟、杨刚、田铮、阮文斌、胡洋、李英雪。本标准为首次发布。
行业标准信息服务平台

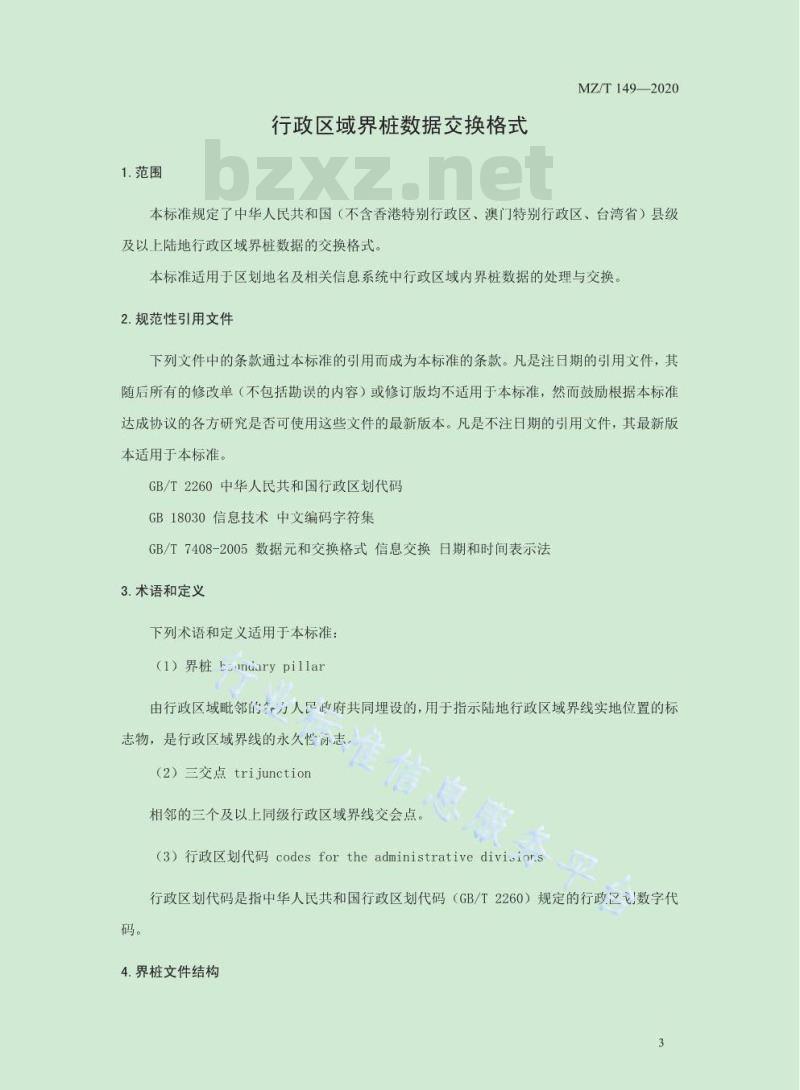

1.范围
行政区域界桩数据交换格式
MZ/T1492020
本标准规定了中华人民共和国(不含香港特别行政区、澳门特别行政区、台湾省)县级及以上陆地行政区域界桩数据的交换格式。本标准适用于区划地名及相关信息系统中行政区域内界桩数据的处理与交换。2.规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T2260中华人民共和国行政区划代码GB18030信息技术中文编码字符集GB/T7408-2005数据元和交换格式信息交换日期和时间表示法3.术语和定义
下列术语和定义适用于本标准:(1)界桩buniarypillar
由行政区域毗邻的各为人民政府共同埋设的,用于指示陆地行政区域界线实地位置的标住信息服务
志物,是行政区域界线的永久性际志。(2)三交点trijunction
相邻的三个及以上同级行政区域界线交会点。(3)行政区划代码 codes for the administrative divi.iors行政区划代码是指中华人民共和国行政区划代码(GB/T2260)规定的行政区数字代码。

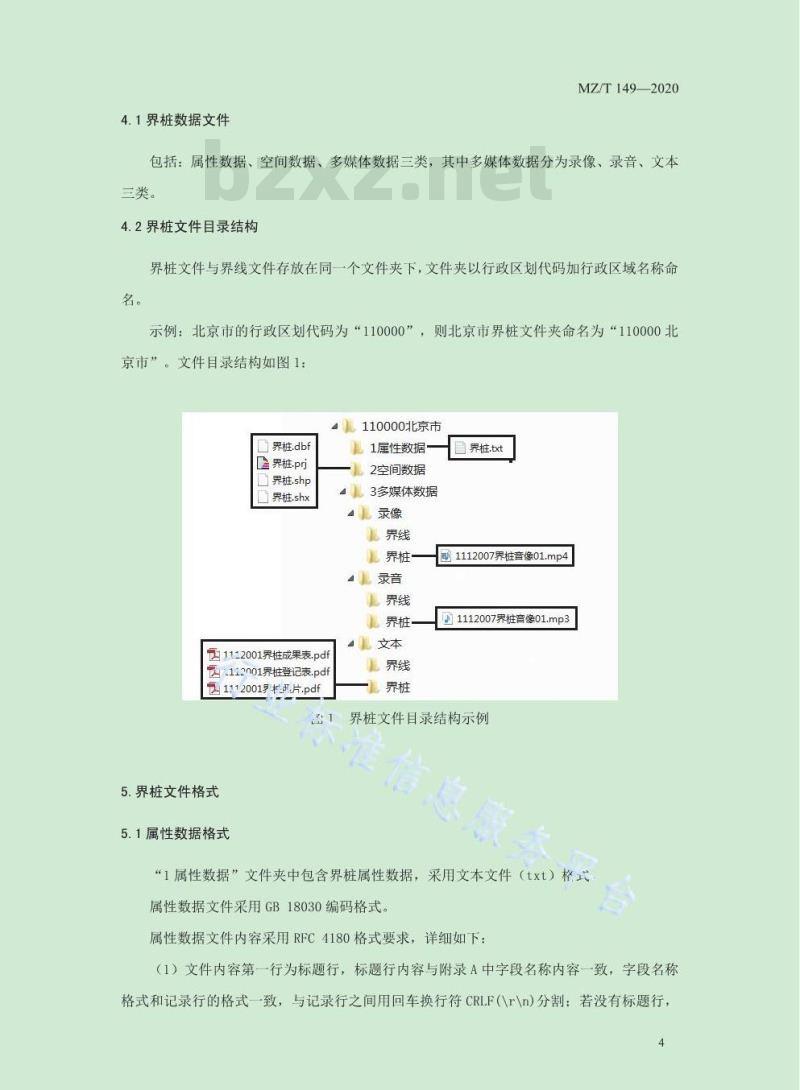

4.界桩文件结构
4.1界桩数据文件
MZ/T1492020
包括:属性数据、空间数据、多媒体数据三类,其中多媒体数据分为录像、录音、文本三类。
4.2界桩文件目录结构
界桩文件与界线文件存放在同一个文件夹下,文件夹以行政区划代码加行政区域名称命名。
示例:北京市的行政区划代码为“110000”:则北京市界桩文件夹命名为“110000北京市”。文件目录结构如图1:
110000北京市
■界桩.dbf
界桩,prj
界桩.shp
界桩.shx
1122001界桩成果表.pdf
2112n01界桩登记表:,pdf
21112001机片.pdf
1属性数据
2空间数据
43多媒体数据
夏界线
儿界桩
健录音
界桩+
曾界柱,txt
1112007界桩音像01.mp4
1112007界桩音像01.mp3
界桩文件目录结构示例
准信息服务
5.界桩文件格式
5.1属性数据格式
“1属性数据”文件夹中包含界桩属性数据,采用文本文件(txt)格式属性数据文件采用GB18030编码格式属性数据文件内容采用RFC4180格式要求,详细如下:(1)文件内容第一行为标题行,标题行内容与附录A中字段名称内容致,字段名称格式和记录行的格式一致,与记录行之间用回车换行符CRLF(rIn)分割:若没有标题行,4
则第一行为记录行。
(2)每条记录单独一行,用回车换行符CRLF(Irn)分割。MZ/T1492020
(3)每条记录中,以半角逗号(,)分隔字段。每条记录的字段数必须与标题行字段数一致,空字段以空格记录,不应被忽略。每条记录最后一个字段后不加半角逗号。(4)最后一条记录可不用回车换行符。5.2空间数据格式
“2空间数据”文件夹中包含界桩空间数据,采用shapefile文件格式,包括:\“界桩.dbf”“界桩.prj”、“界桩.shp”、“界桩.shx”四个文件。空间数据文件字符编码采用GB18030格式。目录结构如图2:
110000北京市2空间数据
辑(E)查看()工具()帮助(H)
包含到库中
界桩.dbf
共享、
新建文件夹
界桩.prj
行业标准信息康
界桩.shp
图界桩.shx
界桩空间数据目录结构示例
5.3多媒体数据格式
5.3.1多媒体数据存储结构
多媒体数据存储结构按三级目录存储。第一级目录名利为“3禁体数据”:第二级目录按照多媒体分类,包括“录像”、“录音”、“文本”3个文件夹:第三日录名称为“界桩”。
(1)“3多媒体数据】录像\\界桩”文件夹目录结构如图3所示:录像界柱
1112007界柱音像01.mp4
图3多媒体数据|录像|界桩文件夹目录结构示例(2)“3多媒体数据录音|界桩”文件夹目录结构如图4所示:录音界柱
1112007界桩音像01.mp3
oooi.
图4多媒体数据|录音|界桩文件夹目录结构示例(3)“3多媒体数文本界桩”文件夹目录结构如图5所示:MZ/T1492020
信息服务平台
,文本星
1112001界桩成果表.pdf
1112001界桩登记表.pdf
21112001界桩照片.pdf
专营营营营中
图5多媒体数据|文本|界桩文件夹目录结构示例5.3.2多媒体文件格式
MZ/T1492020
录像文件采用mp4格式,录音文件采用mp3格式,文本文件采用pdf格式。6.数据项设置
6.1属性数据项设置
6.1.1基本要求
文件名为“界桩.txt”。数据项填写要求见附录A。(1)界桩属性数据中的字段须按照附录A顺序依次排列。“界桩音像”若存在多个多媒体文件,用“”隔开。其他字段存在多个多媒体文件时需合并为一个文件。
示例:“4250016界桩音像01.mp4l4250016界桩音像02.mp4”(2)如在“3多媒体数据”文件夹中存在多媒体文件,则属性数据中必须填写相关多媒体文件名全称。
6.1.2界桩编号
6.1.2.1省级界桩编号
(1)非三交点上的省级界桩编号一般由界桩所在的省级界线代码和界桩号组成,为7位阿拉伯数字,其中左起1-4位为界线代码,5-7位为界枪2非三交点上的省级界桩号用3位阿拉伯数字从001开始,按从北向南或从西向东的顺序编排
示例:河北省与山西省之间界线的齐线代码为“1314”,其上界桩号为“001”的单立界桩,界桩号简码为“1”,界桩编号为“1314001”(2)三交点上的省级界桩编号
般由涉及省级政区行政区划代码第1-2位(按照代码顺序排序)和界号组成。三交点上的省级界桩号用罗马数字从I开始,按从北向南或从西向东的顺序缩排。示例:北京市、天津市、河北省省级政区行政区划代码第1-2位分别为“11、“12”
“13”,其三交点上界桩号为“II”的单立界桩,界桩编号为“111213ⅡI”。(3)同号双立界桩、同号三立界桩的界桩编号MZ/T1492020
在按(1)、(2)规则编号后加1位类型码,其中同号双立界桩的类型码依次为“A”“B”,同号三立界桩的类型码依次为“A”、“B”、“C”示例1:河北省与山西省之间界线上界桩号为“001”的界桩是同号双立界桩,其界桩编号分别为“1314001A”、“1314001B”:如该界桩是同号三立界桩,其界桩编号分别为“1314001A”、“1314001B”、“1314001C”示例2:北京市、天津市、河北省三交点上界桩号为“I”的界桩是同号双立界桩,其界桩编号分别为“111213IA”、“111213「B”:如该界桩是同号三立界桩,其界桩编号分别为“111213IA”、“111213IB”、“111213IC”6.1.2.2设区的市级(以下简称市级)界桩编号(1)非三交点上的市级界桩编号般由界桩所在的市级界线代码和界桩号组成,为9位阿拉伯数字,其中左起1-6位为界线代码,7-9位为界桩号。非三交点上的市级界桩号用3位阿拉伯数字从001开始,按从北向南或从西向东的顺序编排。示例:湖南省长沙市与株洲市之间界线的界线代码为“430102”,其上界桩号为“001”的单立界桩,界桩号简码为“1”,界桩编号为“430102001”。(2)三交点上的市级界桩编号
-般由所在的省级政区行政区划代码第1-2位加涉及的市级政区行政区划代码第3-4位(按照代码顺序序)加界桩号组成。三交点上的市级界桩的界桩号用“S”加阿拉伯数字表示,如仅存在1个至点,则界桩号为“S”,如存在2个及以上三交点,则在“S”后加阿拉伯数字从1开始,按从此南南或从西向东的顺序编排。示例:湖南省长沙市、株洲市、法市,市又存在1个三交点,其上界桩为单立界桩,则界桩编号为“43010203S”:如存在2个一交点,界桩为单立界桩,则界桩编号分别为“43010203S1”“43010203S2”。(3)同号双立界桩、同号三立界桩的界桩编号在按(1)(2)规则编号后加1位类型码,其中同号双立界桩的类型码依为“A”“B”,同号三立界桩的类型码依次为“A”、“B”
“c”
6.1.2.3县级界桩编号
(1)非三交点上的县级界桩编号MZ/T1492020
一般由界桩所在的县级界线代码和界桩号组成,为11位阿拉伯数字,其中左起1-8位为界线代码,9-11位为界桩号。非三交点上的县级界桩号用3位阿拉伯数字从001开始,按从北向南或从西向东的顺序编排。示例:湖南省长沙市望城区与宁乡市(县级市)之间界线的界线代码为“43011282”其上界桩号为“001”的单立界桩,界桩号简码为“1”,界桩编号为“43011282001”(2)三交点上的县级界桩编号
一般由所在的省级政区行政区划代码第1-2位加所在的市级政区行政区划代码第3-4位加涉及的县级政区行政区划代码第5-6位(按照代码顺序排序)加界桩号组成。三交点上县级界桩的界桩号用“s”加阿拉伯数字表示,如仅存在1个三交点,则界桩号为“s”,如存在2个及以上三交点,则在“S”后加阿拉伯数字从1开始,按从北向南或从西向东的顺序编排。
示例:湖南省长沙市岳麓区、望城区、宁乡市(县级市)仅存在1个三交点,其上界桩为单立界桩,则界桩编号为“4301041282S”;如存在2个三交点,其上界桩为单立界桩,则界桩编号分别为“4301041282S1”、“4301041282S2”。(3)同号双立界桩、同号三立界桩的界桩编号在按(1)、(2)规则编号后加1位类型码,其中同号双立界桩的类型码依次为“A”“B”,同号三立界桩的类型码依次为“A”、“B”、“C”6.1.2.4直辖市的区(县)间、省直辖的县级政区与周边市级政区的界桩编号(1)非三交点上的星铲编号
一般为13位阿拉伯数字,其千左起1-10位为界线代码,11-13位为界桩号。示例:河南省焦作市沁阳市与省直济源之间界线的界线代码为“4108829001”,其上界桩号为“001”的单立界桩,其界桩编号为“41_9001001”(2)三交点上的界桩编号
般由所在的省级政区行政区划代码第1-2位加涉及的县级路区行政区划代码第3-6位(按照代码顺序排序)加界桩号组成,界桩号用“S”加阿拉伯数字表示,如存在1个三交点,则界桩号为“S”,如存在2个及以上三交点,则在“S”后加阿拉伯数字从1开始,按从北向南或从西向东的顺序编排。示例:北京市东城区、西城区、朝阳区仅存在1个三交点,其上界桩为单立界桩,则界MZ/T1492020
桩编号为“11010101020105S”:如存在2个三交点,其上界桩为单立界桩,则界桩编号分别为“11010101020105S1”、“11010101020105S2”(3)同号双立界桩、同号三立界桩的界桩编号在按(1)、(2)规则编号后加1位类型码,其中同号双立界桩的类型码依次为“A”“B”同号三立界桩的类型码依次为“A”、“B”、“C”。示例:北京市东城区、西城区、朝阳区存在2个三交点,其上界桩号为“S1”的界桩是同号双立界桩,则界桩编号分别为“11010101020105S1A”、“11010101020105S1B”:界桩号为“S2”的界桩是同号三立界桩,则界桩编号分别为“11010101020105S2A”“11010101020105S2B”“11010101020105S2C”。6.1.2.5增设界桩编号
(1)在已立界桩之间增设界桩的界桩编号界桩编号规则按照上述同级界桩编号规则进行。界桩号一般在上一个界桩号后加一短线,再加注序号,序号从阿拉伯数字1开始顺序编排。示例:如在京津线上界桩号为“007”与“008”的界桩之间增设1颗新界桩,增设界桩如为单立界桩,则其界桩号为“007-1”,界桩编号为“1112007-1”;增设界桩如为同号双立界桩,则其界桩编号分别为“1112007-1A”、“1112007-1B”;增设界桩如为同号三立界桩,则其界桩编号分别为“1112007-1A”、“1112007-1B”、“1112007-1C”。(2)在三交点土的界桩后增设界桩的界桩编号界桩编号一般由所在界线代码加界桩号组成。界桩号、界桩号简码分别为“000”、“0”,加一短线,再加注序号,序号人拉伯数字1开始顺序编排。示例:在三交点上的界桩“京津冀,”与“京津线1”之间增设了新界桩,其界桩号为“000-1”,界桩号简码为“0-1”,该界桩如为单立至,则其界桩编号为“1112000-1”。(3)增设的同号双立界桩或同号三立界桩的界桩编号界桩编号在按上述规则编号后加1位类型码,其中同号双立界桂的类型码依次为“A”“B”,同号三立界桩的类型码依次为“A”、“B”、c”
(4)在三交点上增设界桩的界桩编号界桩编号规则按照上述同级三交点上的界桩编号规则进行。6.1.3界桩命名
6.1.3.1省级界桩命名
(1)非三交点上的省级界桩名称一般由界桩所在的界线名称和界桩号简码组成。MZ/T1492020
示例:河北省与山西省之间界线的界线名称为“冀晋线”,其上界桩号简码分别为“1”“2”、“3”的单立界桩,界桩名称分别为“赏晋线1”、“冀晋线2”、“冀晋线3”(2)三交点上的省级界桩名称
一般由涉及的省级政区的名称简称(按照行政区划代码顺序排序)和界桩号组成。示例:北京市、天津市、河北省三交点上界桩号为“「”“II”“II”的单立界桩,其界桩名称分别为“京津冀「”、“京津冀IⅡI”、“京津冀Ⅲ”。(3)同号双立界桩、同号三立界桩的界桩名称在按(1)、(2)规则命名后加1位类型码,其中同号双立界桩的类型码依次为“A”“B”,同号三立界桩的类型码依次为“A”、“B”、“C”。示例1:北京市与河北省之间界线上界桩号简码为“1”的界桩是同号双立界桩,则界桩名称分别为“京冀线1A”、“京冀线1B”;如该界桩是同号三立界桩,则界桩名称分别为“京冀线1A”“京冀线IB”“京冀线1C”。示例2:北京市、天津市、河北省三交点上界桩号为“”的界桩是同号双立界桩,则界桩名称分别为“京津冀IA”、“京津冀IB”:如该界桩是同号三立界桩,则界桩名称分别为“京津冀A”“京津冀IB”、“京津冀IC”。6.1.3.2市级界桩命名
(1)非三交点上的市级界旺名称一般由界桩所在的市级界线名称和界桩号简码组成。示例:湖南省长沙市与株洲市之间界线的界线名税为“长沙株洲线”,其上界桩号简码为“1”的单立界桩,界桩名称为“长沙株洲线1”(2)三交点上的市级界桩名称一般由涉及的市级政区的名称间称(持行政区划代码顺序排序)和界桩号组成。
示例:湖南省长沙市、株洲市、湘潭市三交点上界桩号为“S1”“S2”的单立界桩,其界桩名称分别为“长沙株洲湘潭S1”“长沙株洲湘潭S2”。(3)同号双立界桩、同号三立界桩的界桩名称11
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
