【福建省地方标准】 厦门市海绵城市建设工程施工与验收标准

iiikAa~cJouakAa

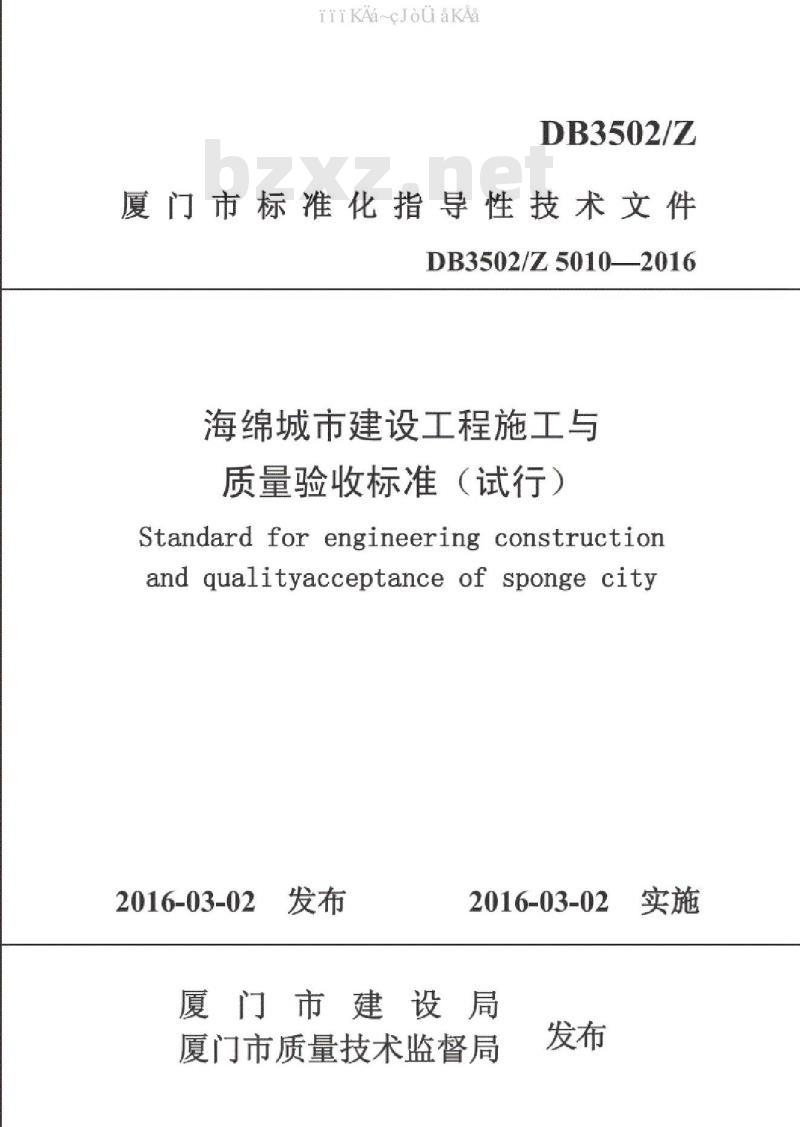

DB3502/Z
厦门市标准化指导性技术文件
DB3502/Z50102016
海绵城市建设工程施工与
质量验收标准（试行）
Standard for engineering constructionand qualityacceptance of sponge city2016-03-02
2016-03-02
厦门市建设局
厦门市质量技术监督局
iiikAa~cJouakAa

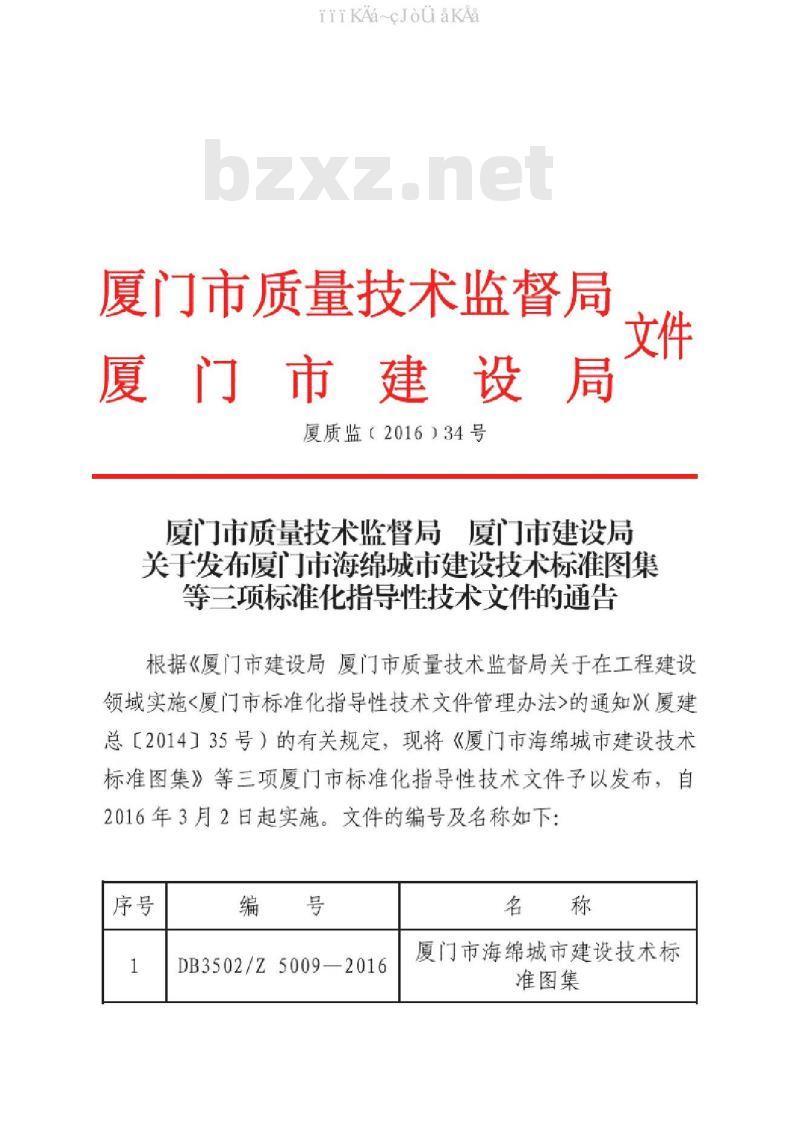

夏门市质量技术监督局
厦门市建设
厦质监（2016）34号
夏门市质量技术监督局厦门市建设后局关于发布厦门市海绵城市建设技术标准图集等三项标准化指导性技术文件的通告根据《厦门市建设局厦门市质量技术监督局关于在工程建设领域实施<厦门市标准化指导性技术文件管理办法>的通知》厦建总【2014】35号）的有关规定，现将《厦门市海绵城市建设技术标准图集》等三项厦门市标准化指导性技术文件予以发布，自2016年3月2日起实施。文件的编号及名称如下：序号
DB3502/Z5009—2016
厦门市海绵城市建设技术标
准图集
iiikAa~cJouakAa

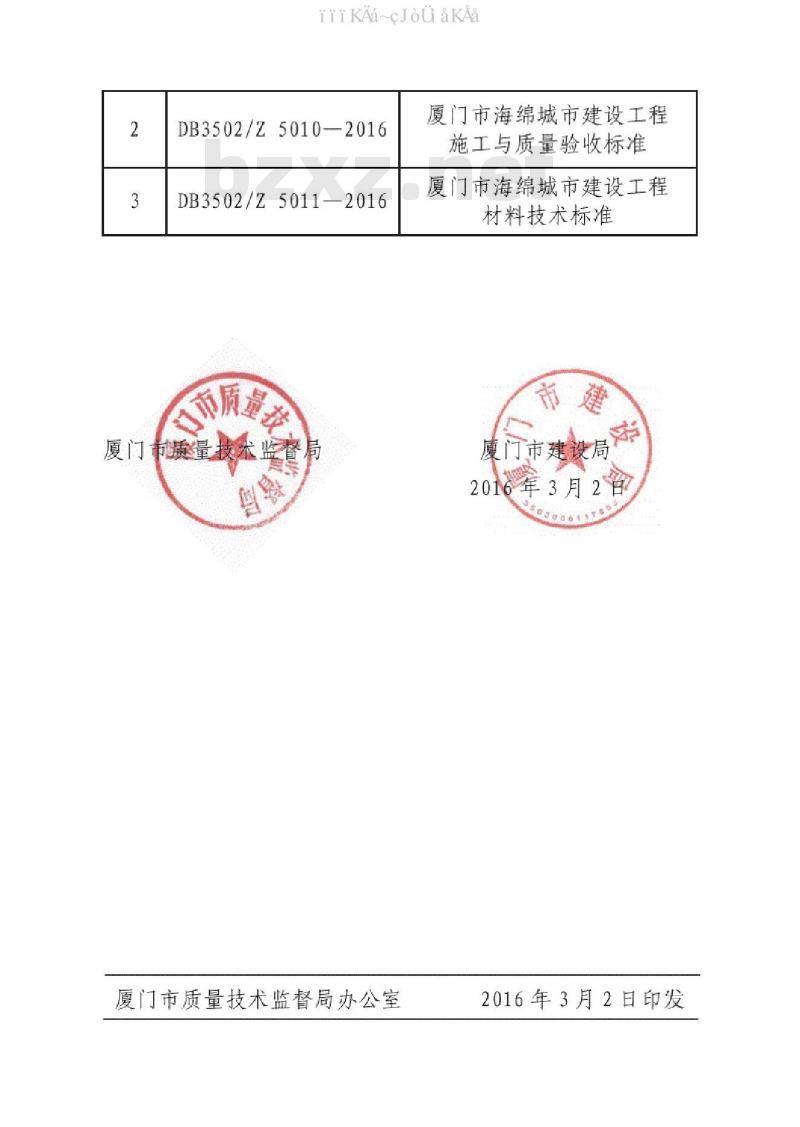

DB3502/Z5010-2016
DB3502/Z5011—2016
厦门市康量技术监督
厦门市质量技术监督局办公室
厦门市海绵城市建设工程
施工与质量验收标准
厦门市海绵城市建设工程
材料技术标准
厦门市建设局
2016年3月2窗
2016年3月2日印发
iiikAacJouakAa

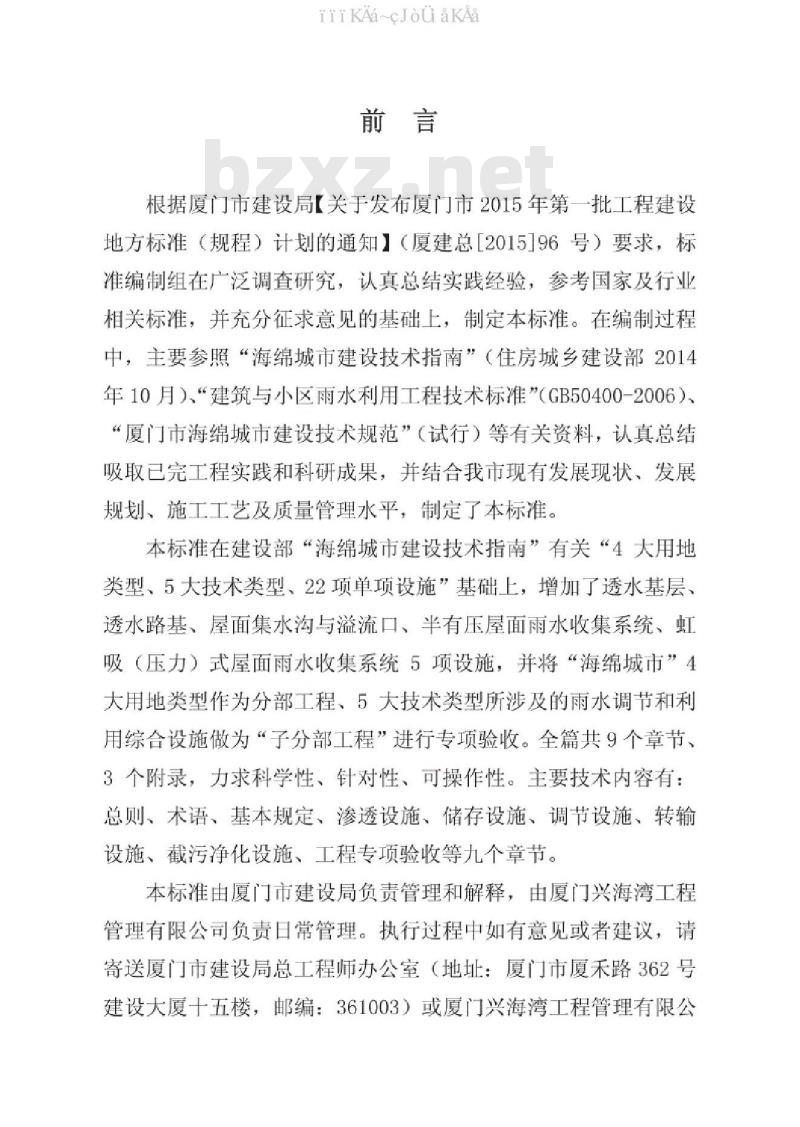

根据厦门市建设局关于发布厦门市2015年第一批工程建设地方标准（规程）计划的通知）（厦建总2015196号）要求，标准编制组在广泛调查研究，认真总结实践经验，参考国家及行业相关标准，并充分征求意见的基础上，制定本标准。在编制过程中，主要参照“海绵城市建设技术指南”（住房城乡建设部2014年10月）、建筑与小区雨水利用工程技术标准”（GB50400-2006）“厦门市海绵城市建设技术规范”（试行）等有关资料，认真总结吸取已完工程实践和科研成果，并结合我市现有发展现状，发展规划、施工工艺及质量管理水平，制定了本标准，本标准在建设部海绵城市建设技术指南”有关4大用地类型、5大技术类型，22项单项设施，基础上，增加了透水基层、透水路基，屋面集水沟与溢流口，半有压屋面雨水收集系统，虹吸（压力）式屋面雨水收集系统5项设施，并将“海绵城市，4大用地类型作为分部工程，5大技术类型所涉及的雨水调节和利用综合设施做为“子分部工程”进行专项验收。全篇共9个章节、3个附录，力求科学性，针对性、可操作性。主要技术内容有：总则、术语、基本规定、渗透设施、储存设施、调节设施、转输设施、截污净化设施、工程专项验收等九个章节。本标准由厦门市建设局负责管理和解释，由厦门兴海湾工程管理有限公司负责日常管理。执行过程中如有意见或者建议，请寄送厦门市建设局总工程师办公室（地址：厦门市厦禾路362号建设大厦十五楼，邮编：361003）或厦门兴海湾工程管理有限公iiikAa~cJouakAa

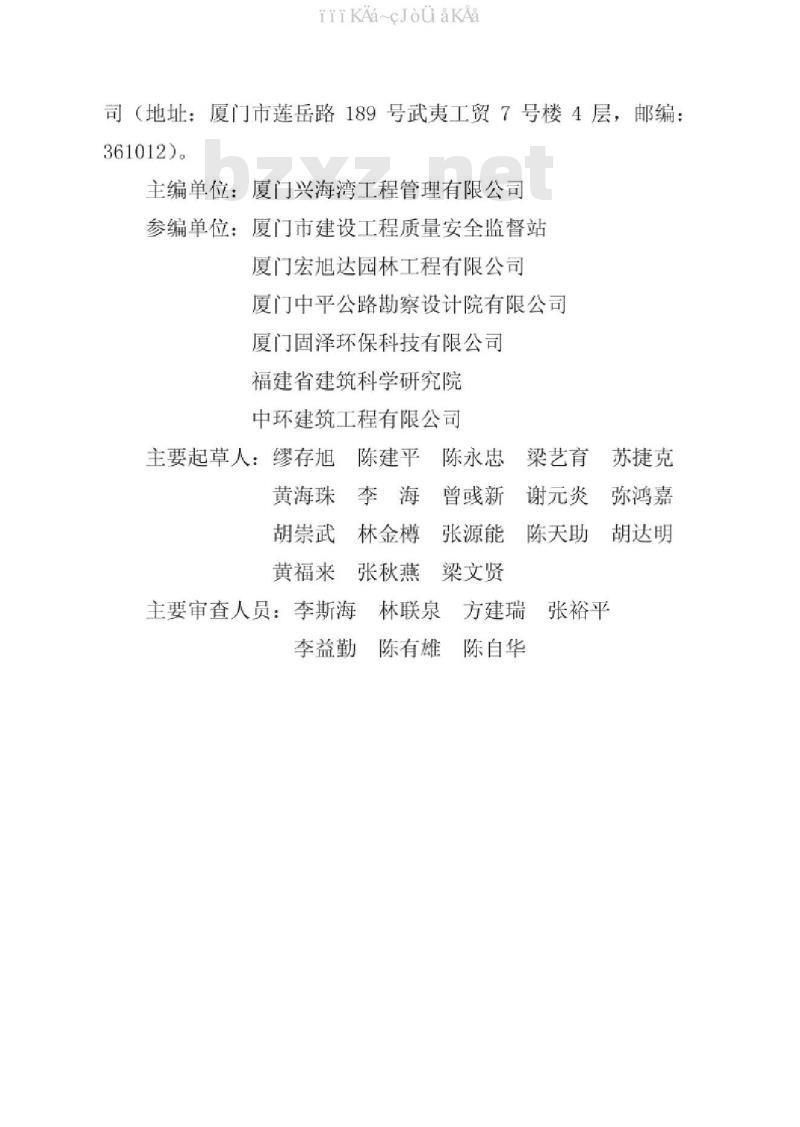

司（地址：厦门市莲岳路189号武夷工贸7号楼4层，邮编361012)。免费标准bzxz.net
主编单位：厦门兴海湾工程管理有限公司参编单位：厦门市建设工程质量安全监督站厦门宏旭送园林工程有限公司
厦门中平公路勘察设计院有限公司厦门固泽环保科技有限公司
福建省建筑科学研究院
中环建筑工程有限公司
陈建平
主要起草人：缪存旭
黄海珠李海
胡崇武
林金樽
黄福来
张秋燕
主要审查人员：李斯海
李益勤
陈永忠
曾或新
张源能
梁文贤
林联泉
陈有雄
梁艺育
谢元炎
陈天助
方建瑞
陈自华
苏捷克
弥鸿嘉
胡达明
张裕平
基本规定·
渗透设施
透水铺装地面
透水水泥混凝土
透水沥青混凝
透水基层
透水路基·
绿化屋面
下凹式绿地：
生物滞留设施
渗透塘
5储存设施
湿塘、雨水湿地
蓄水池·
雨水罐·
调节设施
调节塘：
调节池
转输设施
iiikAacJouakA
植草沟
渗透管渠·
iiikAacJouakAa
半有压屋面雨水收集系统
虹吸（压力）式屋面雨水收集系统屋面集水沟与溢流口·
截污净化设施·
植被缓冲带·
初期雨水弃流设施·
人工土壤渗滤·
工程专项验收
附录A各类用地类型低影响开发设施选用一览表··附录B分项、分部工程质量验收记录本标准用词说明·
引用标准名录
附：条文说明·
iiiKAa~cJouakAs
1总则
1.0.1为加强厦门市海绵城市建设工程技术管理，规范施工技术标准，统一施工质量验收标准，确保工程质量，制定本标准1.0.2本标准适用于厦门市新建、改建、扩建的建筑与小区、道路与广场、公园与绿地、河湖水系等有关“海绵城市”建设项目低影响开发设施的施工质量规定与验收。1.0.3对手改扩建项自，应考地下原有的水，暖、电气，通讯，燃气等配套设施，严禁未经设计确认和有关部门批准擅自拆改。1.0.4厦门市海绵城市建设工程施工与质量验收除执行本标准外，还应符合《建筑工程施工质量验收统一标准》GB50300及国家、地方现行相关标准、规范的规定。1.0.5为确保海绵城市建设工程施工质量取得预期效果，在我市范围内所有跟海绵城市建设有关的项目，均应在海绵城市建设工程专项验收合格后组织整体峻工验收。1
iiikAa~cJouaKAs
2术语
2.o.1海绵城市spongecity
海绵城市是指通过加强城市规划建设管理，充分发挥建筑、道路和绿地、水系等生态系统对雨水的吸纳、蓄渗和缓释作用，有效控制雨水径流，实现自然积存、自然渗透、自然净化的城市发展方式。
2.0.2低影响开发CLID3lowimpactdevelopment强调城镇开发应减少对环境（包括已建成区域现有设施）的冲击，其核心是基干源头控制和延缓冲击负荷的理念，构建与自然相适应的城镇排水和雨水调蓄系统，合理利用地表空间和采取相应措施对暴雨径流进行控制，减少城镇面源污染2.o.3雨水控制与利用stormwatermanagementandharvest削减径流总量、峰值及降低径流污染和收集回用雨水的总称。包括雨水滞蓄，收集回用和调节等。2.o.4雨水调蓄stormwaterdetentionretentionandstorage雨水滞蓄，储存和调节的统称。2.o.5雨水滞蓄stormwaterretention在降雨期间滞留和蓄存部分雨水以增加雨水的入渗，蒸发并收集回用。
2.o.6雨水储存stormwaterstorage在降雨期间储存未经处理的雨水。2.0.7雨水调节stormwaterdetention也称调控排放，在降雨期间暂时储存（调节）一定量的雨水：减向下游排放的雨水峰值径流量，延长排放时间，但不减少排-2-
放的总量。
iikAa~cJouakA
2.0.8透水铺装地面perviouspavement可渗透，滞留和渗排雨水并满足一定要求的地面铺装结构。2.0.9透水水泥混凝土路面perviousconcretepavement由具有较大空隙的水泥混凝土作为路面结构层，容许路表水进入路面（或路基）的一类混凝王路面。2.0.10透水沥青路面perviousasphaltpavement由较大空隙率混合料作为路面结构层、容许路表水进入路面（或路基）的一类沥青路面。
2.0.11透水基层Permeablebase
由粗骨料及水泥基胶结料拌合形成的具备一定透水性要求的道路基层。
2.0.12透水路基Permeableembankment路基土透水性满足一定透水率要求的路基。2.0.13绿化屋面greenroof
在高出地面以上，与自然土层不相连接的各类建筑物、构筑物的顶部以及天台、露台上由覆士层和疏水设施构建的绿化体系。
2.0.14下凹式绿地depressedgreen低于周边地面标高、可积蓄，下渗自身和周边雨水径流的绿地。
2.0.15生物滞留设施bio-retentionmeasure在地势较低的区域通过植物、土壤和微生物系统滞蓄，净化雨水径流的设施，由植物层、蓄水层、土壤层、过滤层（或排水-3-
iikAa~cJouakA
层）构成。包括：雨水花园，雨水湿地等。2.0.16渗透池（塘）infiltrationbasin指雨水通过侧壁和池底进行入渗的滞蓄水池（塘）。2.0.17渗井pits
渗井指通过并壁和井底进行雨水下渗的设施。2.0.18湿塘、雨水湿地Wetpond,rainwaterwetland湿塘指具有雨水调蓄和净化功能的、以雨水作为其主要的补水的景观水体。雨水湿地指以雨水沉淀，过滤，净化和调蓄以及生态景观功能为主的、由饱和基质、挺水和沉水植被和水体等组成的复合体。
2.o.19蓄水池reservoir
指具有雨水储存功能和削减峰值流量作用的集蓄利用设施。2.o.20雨水罐rainwatercontainen也称雨水桶，是地上或地下封闭式的简易雨水集蓄利用设施。2.0.21屋面集水沟与溢流口Roofgullyandtheoverflowmouth屋面集水沟包含天沟、边沟、檐沟，溢流口是指为确保集水沟排水安全的必要措施，限制液位超设置的泄流管口。2.0.22半有压屋面雨水收集系统Halfhavepressureroofrainwatercollectionsystem
设计流态为无压流和有压流之间的过渡流态的屋面雨水收集系统。
2.o.23虹吸式屋面雨水收集系统Siphontyperoofrainwatercollection system
设计流态为水一相有压流的屋面雨水收集系统。-4-
iiiKAa~cJouakAs
2.o.24调节塘regulatingpondage也称干塘，是以削减峰值流量功能为主的一一种雨水调节设施。2.0.25调节池regulatingpool
是用手削减雨水管渠峰值流量的一种雨水调节设施。2.0.26植草沟grassedswale
一种收集雨水、处理雨水径流污染、排水并入渗雨水的植被型草沟。
2.0.27渗透管渠infiltrationtrench具有渗透和转输功能的雨水管或渠。2.o.28植被缓冲带vegetationbufferstrand指坡度较缓的植被区，通过植被拦截及土壤下渗作用减缓地表径流流速，并去除径流中的部分污染物的设施。2.0.29初期雨水弃流设施earlyrainflowfacilities通过一定方法或装置将存在初期冲刷效应，污染物浓度较高的降雨初期径流予以弃除，以降低雨水的后续处理难度的设施。2.0.30人工土壤渗滤设施artificial soilinfiltrationfacilities通过植被，主壤渗滤的多种理化反应后，使得出水达到回用水水质指标的雨水设施。
