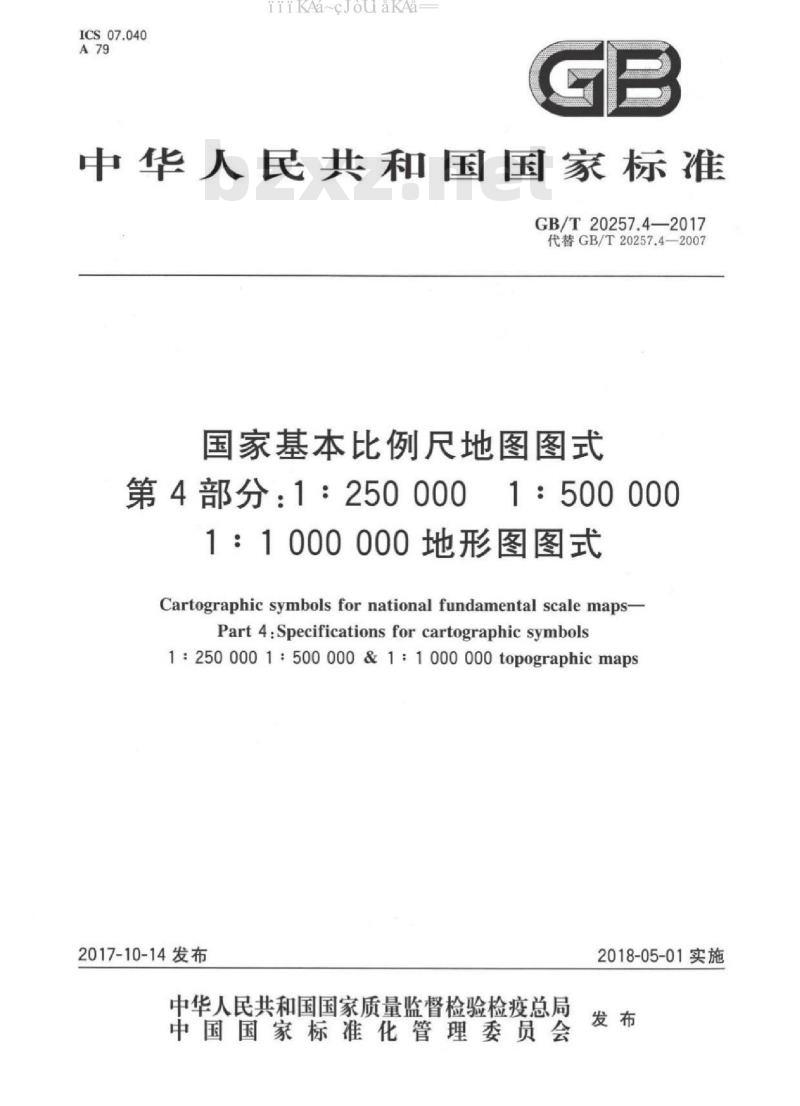

【GB国家标准】 国家基本比例尺地图图式 第4部分：1∶250 000 1∶500 000 1∶1000 000

标准号：GB/T 20257.4-2017
标准名称：第4部分：1∶250 000 1∶500 000 1∶1000 000
英文名称：Cartographic symbols for national fundamental scale maps-Part 4: Specifications for cartographic symbols 1:2500001:500000&1:1000000 topographic maps
标准格式：PDF
发布时间：2017-10-14
实施时间：2018-05-01
标准大小：12M
标准介绍：范围
GB/T20257的本部分规定了1:250000、1:500000、1:1000000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰，以及使用这些符号的方法和基本要求
本部分适用于1:250000、1:500000、1:1000000地形图的测绘。编制地理底图或测绘相近比例尺地图可参照使用
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T13989国家基本比例尺地形图分幅和编号
3一般规定
3.1符号的分类
3.1.1依比例尺符号：地物依比例尺缩小后，其长度和宽度能依比例尺表示的地物符号。3.12半依比例尺符号：地物依比例尺缩小后，其长度能依比例尺而宽度不能依比例尺表示的地物符号。在本标准中符号旁只标注宽度尺寸值
3.13不依比例尺符号：地物依比例尺缩小后，其长度和宽度不能依比例尺表示。在本标准中符号旁标注符号长、宽尺寸值 GB/T20257《国家基本比例尺地图图式》共分为4个部分：
第1部分：1:5001:10001:2000地形图图式
第2部分：1:50001:10000地形图图式；
第3部分：1:250001:500001:100000地形图图式；
第4部分：1:2500001:5000001:1000000地形图图式
本部分为GB/T20257的第4部分
本部分代替GB/T202574-2007《国家基本比例尺地图图式第4部分：1:250000、1:5000001:1000000地形图图式》。本部分与GB/T20257.4-2007相比主要变化如下
按照GB/T1.1-2009的要求对标准做了编辑性修改
增加了21个要素，包括涵洞；危险岸区；岸滩；放空火炬；水产养殖场；温室、大棚；高速铁路；村道；地铁；磁浮铁轨、轻轨线路；高架路；野生动物通道；口岸；领海基线、领海基点；坑穴；防风固沙方格；泥石流；人工陡坎；岸垄、土垄；经济作物地；防火带。
对部分符号名称进行了修改，符号名称的修改包括定位基础；沼泽、湿地；普通房屋；露天采掘场、乱掘地；园地
对部分要素的简要说明进行了修订，包括卫星定位连续运行站点；干河床；湖泊、池塘；干涸湖；礁石；水中滩；沼泽、湿地；堤；普通房屋；发电厂(站)；露天采掘场、乱据地；管道井(油、气井)；液、气储存设备；卫星地面站；标准轨铁路；码头；园地；草地。
对部分要素归类进行了合理化调整，例如将街道从居民地与设施类挪到交通类。
“明礁”修改为不依比例尺的“海岛、水中岛”。
对一般规定部分进行了修订
修改了原标准中的一些符号尺寸、用色问题。
本部分由国家测绘地理信息局提出。
