【轻工行业标准(QB)】 湿式罗茨真空泵性能测试方法

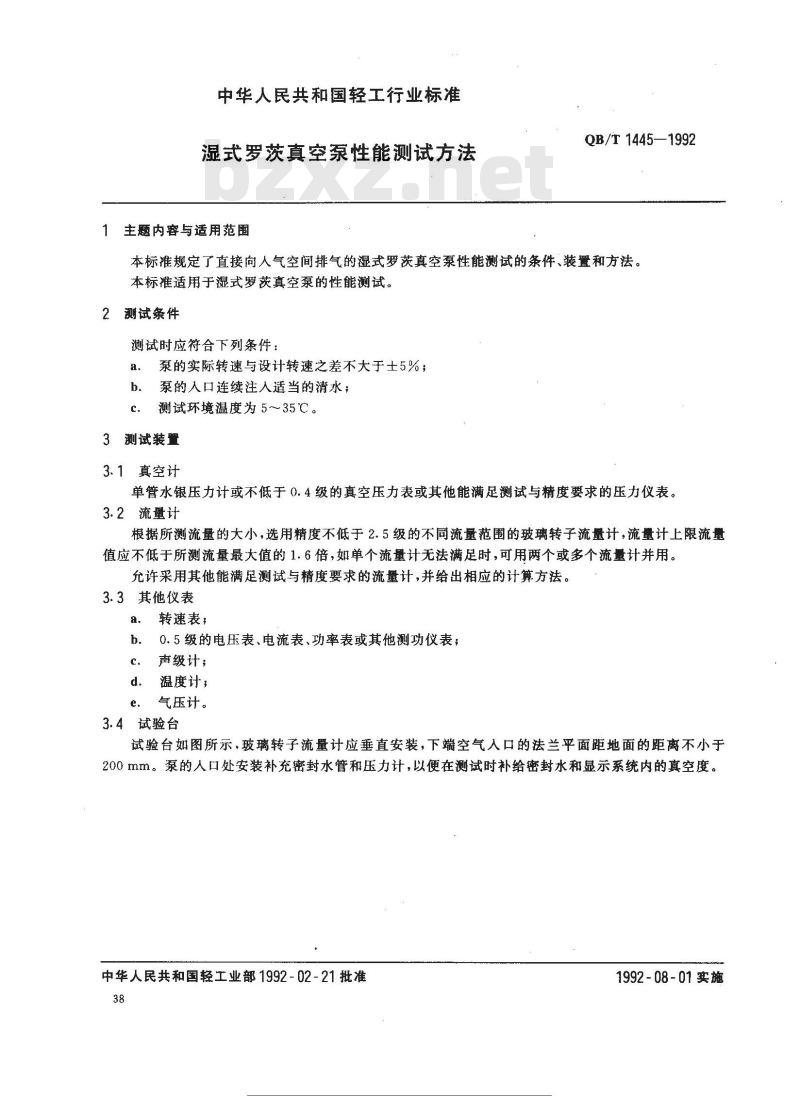

中华人民共和国轻工行业标准
湿式罗茨真空泵性能测试方法
主题内容与适用范围
QB/T1445—1992www.bzxz.net
本标准规定了直接向人气空间排气的湿式罗茨真空泵性能测试的条件、装置和方法。本标准适用于湿式罗茨真空泵的性能测试。2测试条件
测试时应符合下列条件：
泵的实际转速与设计转速之差不大于士5%泵的人口连续注人适当的清水；b.
测试环境温度为5～~35℃。
3测试装置
3.1真空计
单管水银压力计或不低于0.4级的真空压力表或其他能满足测试与精度要求的压力仪表。3.2流量计
根据所测流量的大小，选用精度不低于2.5级的不同流量范围的玻璃转子流量计，流量计上限流量值应不低于所测流量最大值的1.6倍，如单个流量计无法满足时，可用两个或多个流量计并用。允许采用其他能满足测试与精度要求的流量计，并给出相应的计算方法。3.3其他仪表
转速表，
0.5级的电压表、电流表、功率表或其他测功仪表；声级计；
温度计：
e．气压计。
3.4试验台
试验台如图所示，玻璃转子流量计应垂直安装，下端空气人口的法兰平面距地面的距离不小于200mm。泵的人口处安装补充密封水管和压力计，以便在测试时补给密封水和显示系统内的真空度。中华人民共和国轻工业部1992-02-21批准38
准热实网
1992-08-01实施
气水混合气体
QB/T1445--1992
个空气

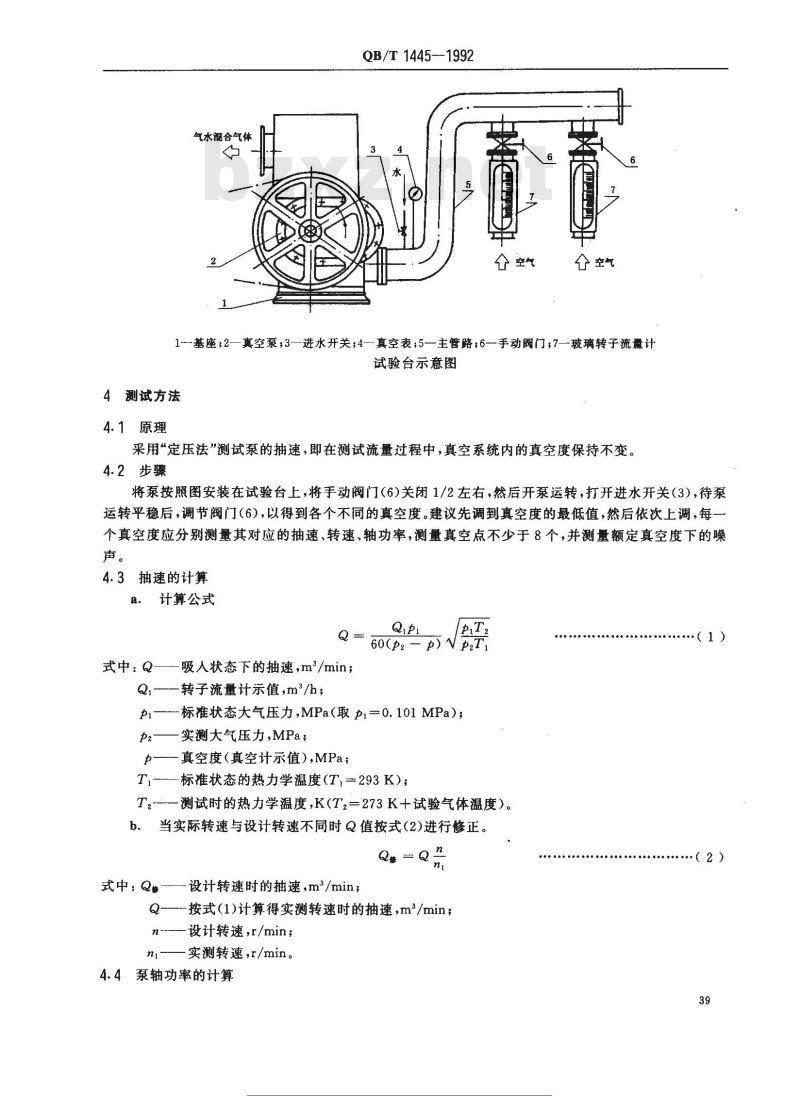

1基座;2—真空泵;3—进水开关；4—真空表;5—主管路;6—手动阀门;7—玻璃转子流量计试验台示意图
4测试方法
4.1原理
采用“定压法”测试泵的抽速，即在测试流量过程中，真空系统内的真空度保持不变。4.2步骤
将泵按照图安装在试验台上，将手动阀门（6)关闭1/2左右，然后开泵运转，打开进水开关（3），待泵运转平稳后，调节阀门（6），以得到各个不同的真空度。建议先调到真空度的最低值，然后依次上调，每一个真空度应分别测量其对应的抽速、转速、轴功率，测量真空点不少于8个，并测量额定真空度下的噪声。
4.3抽速的计算
a计算公式
60(p2-)Np2T)
式中：Q-
一吸人状态下的抽速，m/min；
一转子流量计示值，m2/h；
标准状态大气压力，MPa（取pi=0.101MPa）；实测大气压力，MPa；
p—真空度（真空计示值），MPa;标准状态的热力学温度（T,=293K)；Ti
-测试时的热力学温度，K（T2=273K+试验气体温度）。当实际转速与设计转速不同时Q值按式(2)进行修正。Q =Qn
式中：Q—设计转速时的抽速，m\/min；Q-按式(1)计算得实测转速时的抽速，m/min；n
设计转速，r/min；
实测转速，r/min。
4.4泵轴功率的计算
准热实
（1）
·（2)

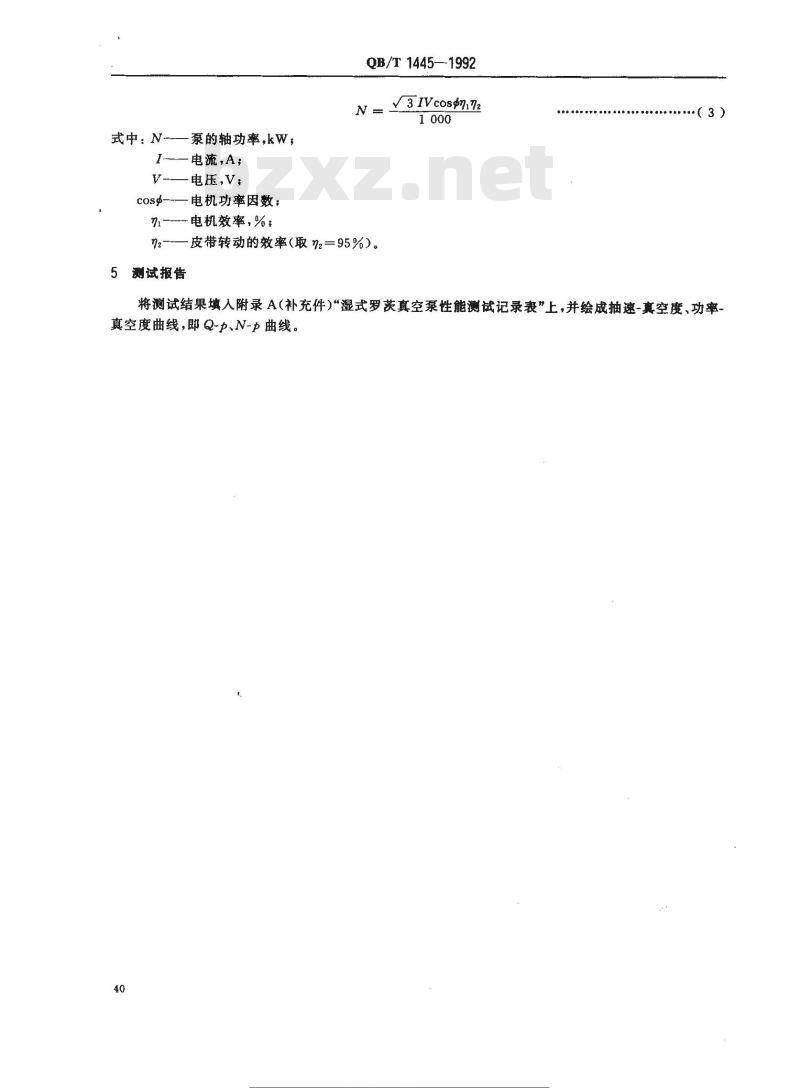

式中：N泵的轴功率,kw；
I-—电流,A;
V-—电压,V;
cosg--—电机功率因数；
n1-电机效率,%；
QB/T1445—1992
n2——皮带转动的效率（取n2=95%）。测试报告
Y3 IVcostni72
·（3)
将测试结果填人附录A（补充件）“湿式罗茨真空泵性能测试记录表”上，并绘成抽速-真空度、功率-真空度曲线，即Q-力、N-p曲线。40
标准接搜网NAT
om名类标准行业资料宽.费下载
罗茨真空泵
试验介质
记录人
最大抽速
进口直径
工作容积
真空度
附加说明：
#编号
QB/T1445--1992
附录A
湿式罗茨真空泵性能测试记录表(补充件）
湿式罗茨真空泵性能测试记录表原始数据
型号：
m\/min;转速
_r/min,
mm额定抽速m/min，
流量计
试验地点
计算人
本标准由轻工业部技术装备司提出。噪声
本标准由全国轻工机械标准化中心归口。电动机
%转速
功率因数 cosn
实际抽速
本标准由沈阳造纸机械厂、四川省轻工机械厂负责起草。本标准主要起草人容华焕、孙天荣。标准搜专网.bz
m标准行费
轴功率
容积功率
r/mint
试验日期
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
