GB/T16675.1-2012
现行

基本信息

标准号：
GB/T 16675.1-2012
标准名称：
技术制图简化表示法第1部分：图样画法
标准类别：
国家标准(GB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
2.13 MB

标准分类号

关联标准

出版信息

其他信息

相关标签：
技术制图简化图样画法

标准简介/下载

点击下载

标准简介：

标准号：GB/T16675.1-2012 标准名称：技术制图简化表示法第1部分：图样画法英文名称：Technical drawings-Simplified representation Part 1: Pictorial presentation 标准格式：PDF 发布时间：2012-05-11 实施时间：2012-12-01 标准大小：2720K 标准介绍：GB/T16675《技术制图简化表示法》分为两个部分第1部分：图样画法；第2部分：尺寸注法。本部分为GB/T16675的第1部分本部分按照GB/T1.1-2009给出的规则起草本部分代替GB/T16675.1-1996《技术制图简化表示法第1部分；图样画法》本部分与GB/T16675.11996相比主要技术变化如下：增加了前言删除了规范性引用文件中的“GB4457.4-1984、GB4457.5-1984、GB4458.1-1984GB445841984、GB5489-1985、GB193-1989、GB/T16675.2-1996,GB1-1986″；将标题“术语”改为“术语和定义”并更改内容为“GB/T13361界定的以及下列术语和定义适用于本文件” 增加了4.2.5“对于已清晰表达的结构，可对其进行简化，见图5”，并增加“图5”；剩除了原标准表1中5.2的图例修改了原标准表1中5.3的图例；删除了原标准表1中5.5的部分图例；一修改了原标准表1中58的说明为“与投影面倾斜角度小于或等于30°的圆或圆弧，手工绘图时，其投影可用圆或圆弧代替” 合并了原标准表1中5.9和5.10的图例；删除了原标准表1中5.15图例；修改了原标准表1中5.19的图例修改了原标准表1图例5.29说明中“细实线”为“粗实线” 增加了表1的图例5.27,其说明为“在装配图的剖视图中螺旋弹簧仅需画出其端面，被弹簧挡住的结构一般不画出” 修改了原标准表1中5.26的图例本部分由全国技术产品文件标准化技术委员会(SAC/Tc146)提出并归口 GB/T16675本部分规定了技术图样(机被、电气、建筑和土木工程等)中使用的通用简化画法本部分适用于由手工或计算机绘制的技术图样及有关技术文件2规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注目期的引用文件仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件 GB/T4460机械制图机构运行简图符号 GB/T4728(所有部分)电气简图用图形符号 GB/T13361技术制图通用术语 3术语和定义 GB/T13361界定的以及下列术语和定义适用于本文件简化表示法 simplified representat 由必要的主要结构要素和几何参数按比例表示图形的方法，也可单独采用符号、字母或文字表示。简化表示法由简化画法和简化注法组成。 3.2 规定表示法 conventional representation 按投影要求或有关标准规定的规则表示图形的方法

标准内容

部分标准内容：

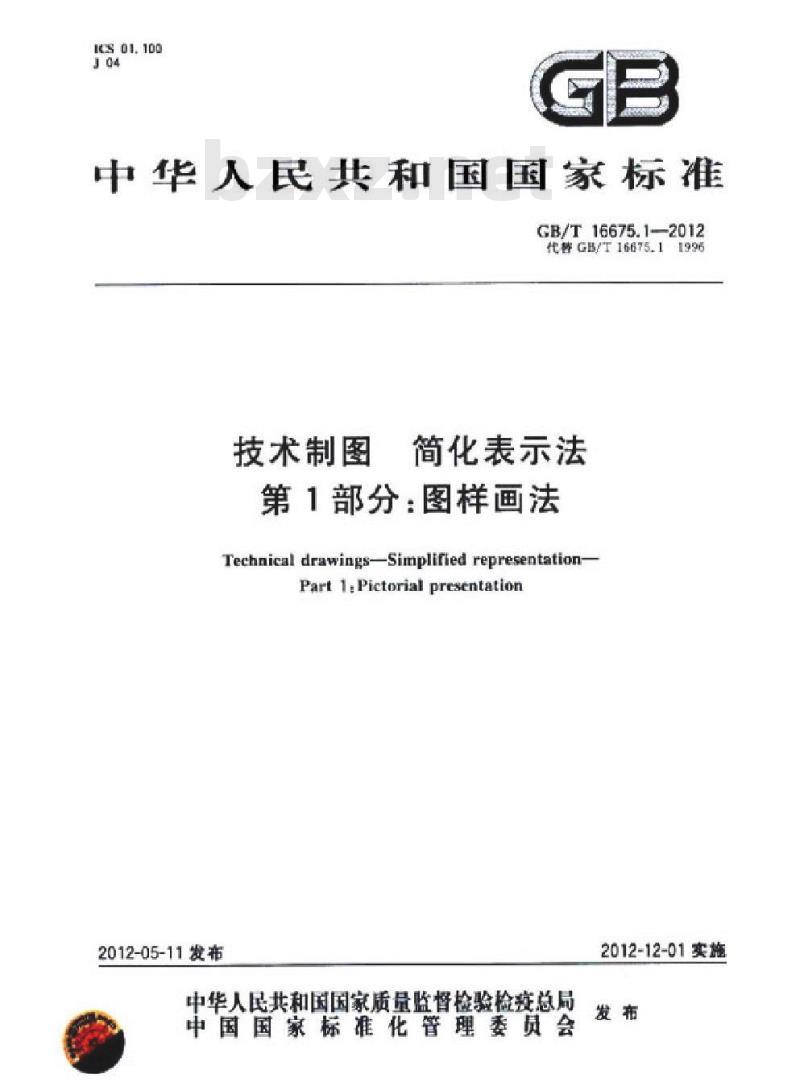

1S 01.100
中华人民共和国国家标准
GB/T 16675.1-2012
代格GB/T16675.11996
技术制图
简化表示法
第1部分：图样画法
Technical drawings-Simplified representation-Part 1.Pictorial prcsentation2012-05-11发布
中华人民共和国国家质量监督检验检庭总局中国国家标准化管理委员会
2012-12-01实施

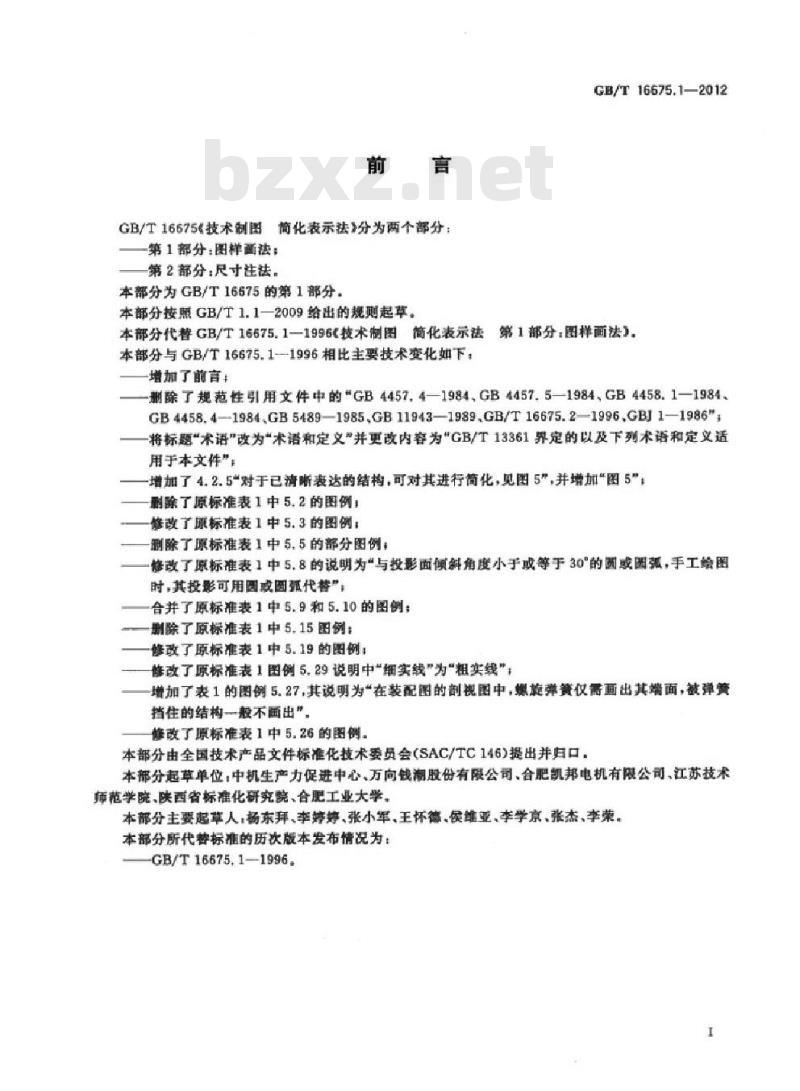

GB/T16675技术制图简化表示法》分为两个部分：第1部分：图样面法；
第2部分：尺寸注法。
本部分为GB/T16675的第1部分。本部分接照GB/T1.1—2009给出的规则起草。GB/T16675.1—2012
本部分代替GB/T16675.1—1996技术制图简化表示法第1部分：图样画法本部分与GB/T16675.1-1996相比主要技术变化如下：增加了前音：
删除了规范性引用文件中的GB4457.4—1984GB4457.5—1984，GB4458.1—1984、GB4458.4-1984,GB5489—1985.GB11943—1989.GB/T16675.2—1996.GBJ1-1986\将标题术语改为\术语和定义\并更改内容为“GB/T13361界定的以及下列术语和定义适用手本文件！
增加了4.2.5\对于已清晰表达的结构，可对其进行简化，见图5”，并增加图5\！剩除了原标准表1中5.2的图例！修改了原标准表1中5.3的图例：剧除了原标准表1中5.5的部分图例，修改了原标准表1中5.8的说明为“与投影面倾斜角度小于或等于30的圆或困弧，手工绘图时，其投影可用国或弧代替”！合并了原标准表1中5.9和5.10的图例；删除了原标准表1中5.15图例：
修改了原标准表1中5.19的图例；修改了原标准表1图例5.29说明中“细实线”为“粗实线”增加了表1的图例5.27，其说明为“在装配图的剖视图中，螺旋弹簧仅需画出其端面，被弹黄挡住的结构一般不画出”，
修改了原标准表1中5.26的图例。本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口：本部分起草单位：中机生产力促进中心，万向钱潮股份有限公司、合肥凯邦电机有限公司、江苏技术师范学院、陕西省标准化研究院、合肥工业大学，本部分主要起草人：杨东拜、李婷势、张小军、王怀德、侯维亚、李学京、张杰，李荣。本部分所代替标准的历次版本发布情况为：-GB/T16675.1-1996.

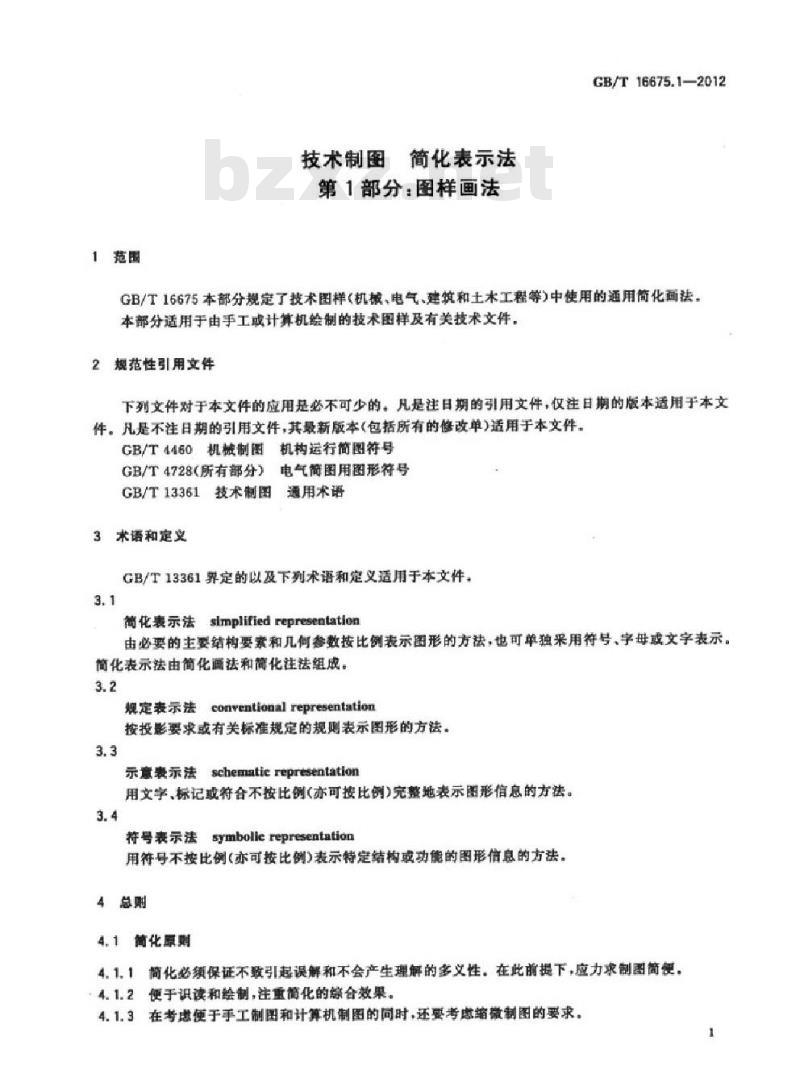

1范围
技术制图
简化表示法
第1部分：图样画法
GB/T16675.1—2012
GB/T16675本部分规定了技术图样（机械、电气、建筑和土木工程等）中使用的通用简化面法。本部分适用于由手工或计算机绘制的技术图样及有关技术文件，2规范性引用文件下载标准就来标准下载网
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4460机械制图机构运行简图符号GB/T4728（所有部分）电气简图用图形行号GB/T13361技术制图通用术语
3术语和定义
GB/T13361界定的以及下列术语和定义适用于本文件。3.1
简化表示法simplifiedrepresentation由必要的主要结构要素索和几何参数按比例表示图形的方法，也可单独采用特号字母或文字表示。简化表示法由简化画法和简化注法组成。3.2
规定表示法conventional representation按投影要求或有关标准规定的规则表示图形的方法。3.3
示童表示法schematic representation用文字、标记或符合不按比例（亦可接比例）完整地表示图形信息的方法。3.4
symbolic representation
特号表示法
用符号不按比例（亦可按比例）表示特定结构或功能的图形信息的方法。4总则
4.1简化原则
4.1.1简化必须保证不致引起误解和不会产生理解的多义性。在此前提下，应力求制图简便，4.1.2便于识读和绘制，注重简化的综合效果。4.1.3在考虑便于手工制图和计算机制图的同时，还要考虑缩微制图的要求。1
GB/T16675.1-—2012

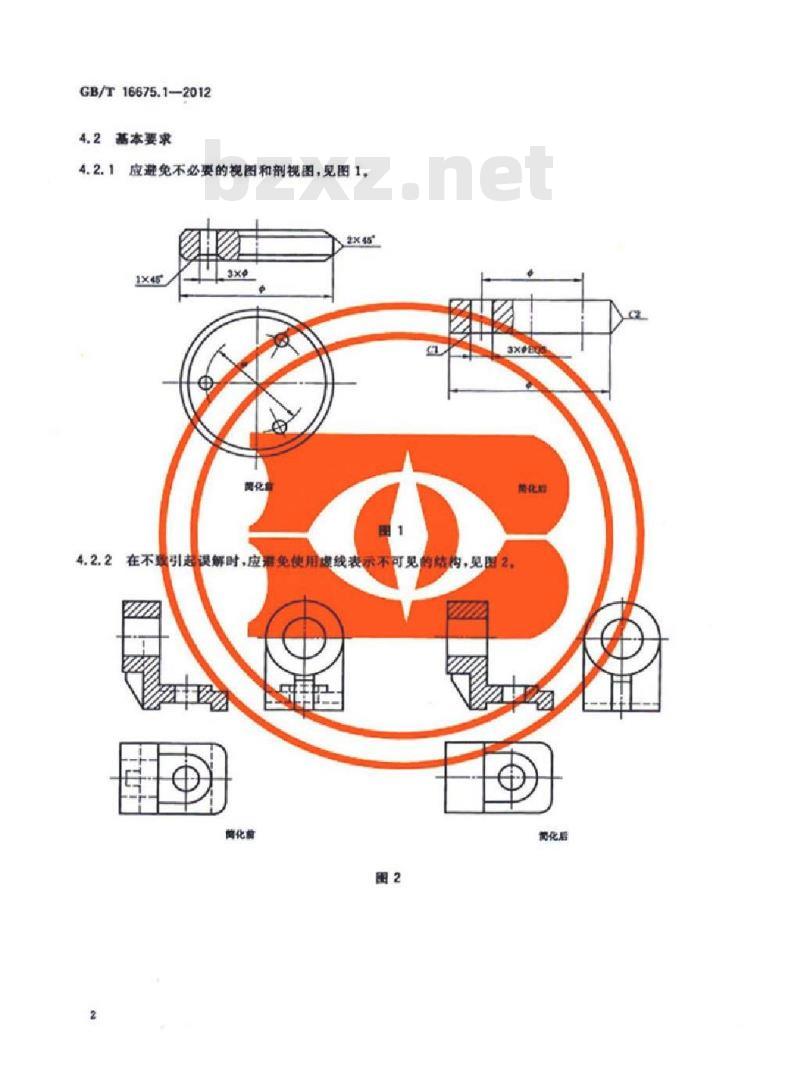

4.2基本要求
4.2.1应避免不必要的视图和剂视图，见图1，2X5
满化育
4.2.2在不载引起漫解时，应量免使用虚线表示不可见的结构，见图2酶化酶
曾化唇

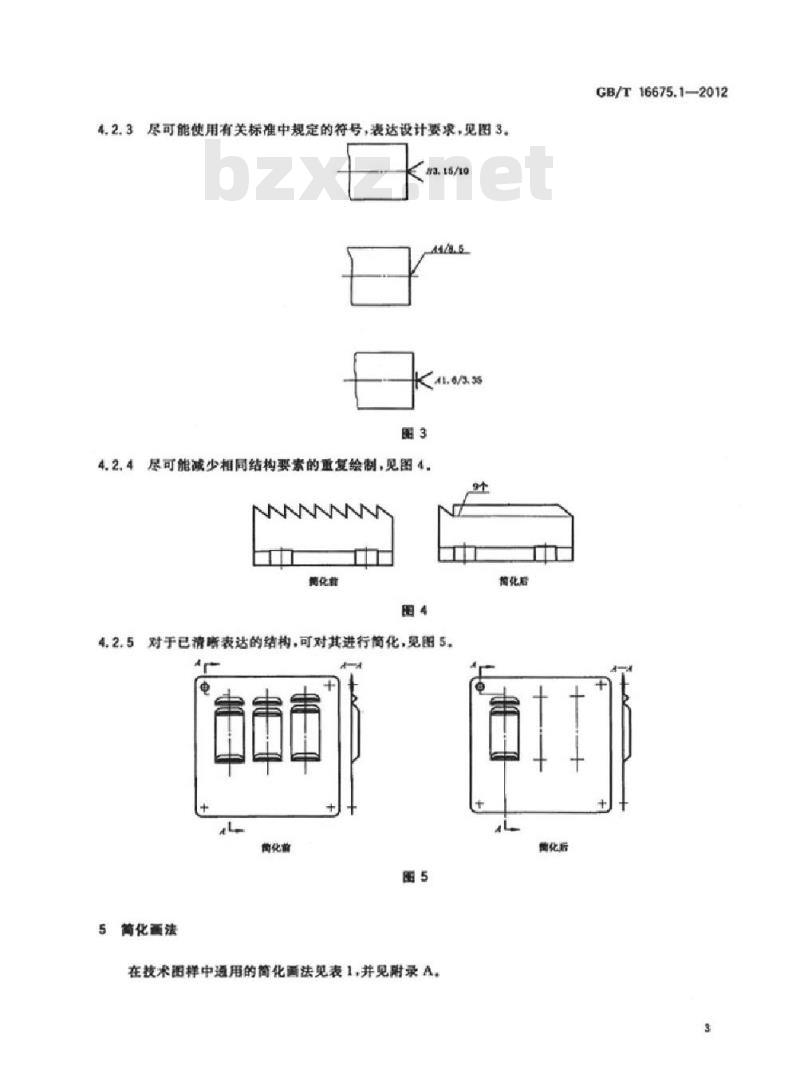

4.2.3尽可能使用有关标准中规定的符号，表达设计要求，见图3。83.15/10
4.2.4尽可能减少相同结构要素的重复绘制，见图4.9个
博化菌
4.2.5对于已清晰表达的结构，可对其进行简化，见图5.册册
衡化散
5简化面法
在技术图样中通用的简化面法见表1.并见附录A，后
离化后
GB/T16675.1—2012
GB/T16675.1-2012
博CHTI转
GB/T16675.1—2012
（游）
GB/T16675.1—2012
GB/T16675.1—2012
GB/T16675.1—2012
GB/T16675.1-2012
GB/T16675.12012
（金牌
（游）筝
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
