【国家标准】 皮革 物理和机械试验 视密度和单位面积质量的测定

ICS59.140.30

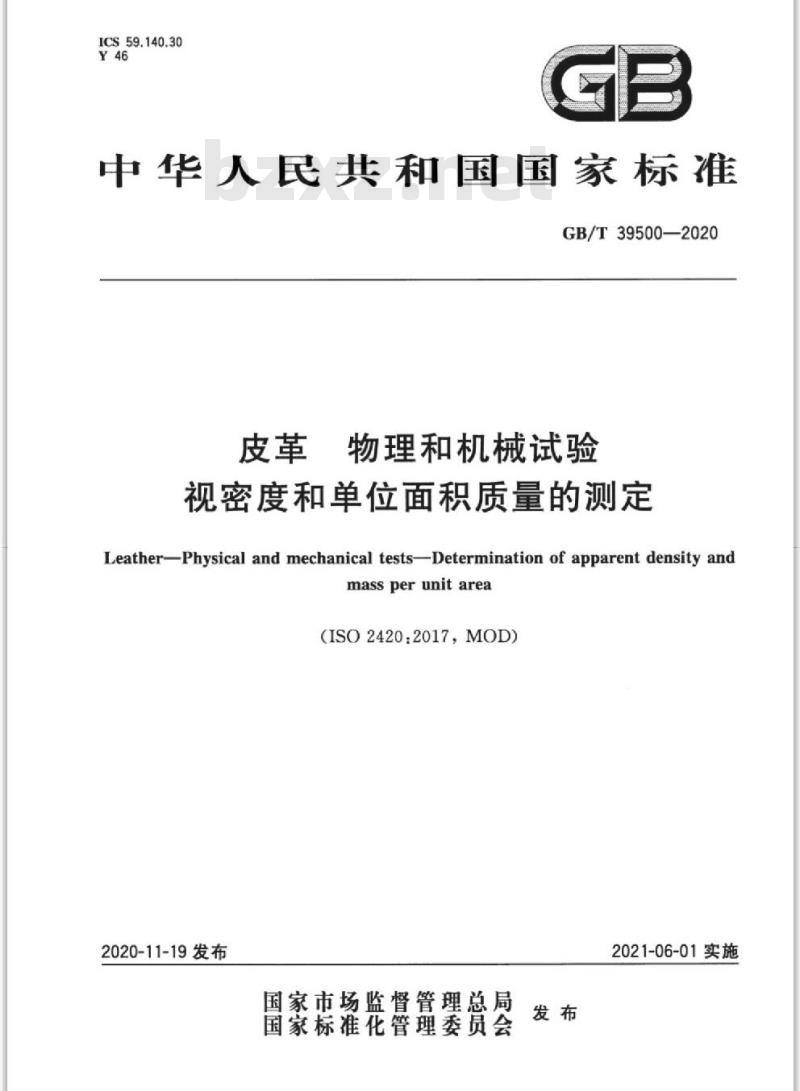

中华人民共和国国家标准
GB/T39500—2020
物理和机械试验
视密度和单位面积质量的测定
Leather-Physical and mechanical tests-Determination of apparent density andmass per unit area
(ISO2420：2017，MOD）
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施

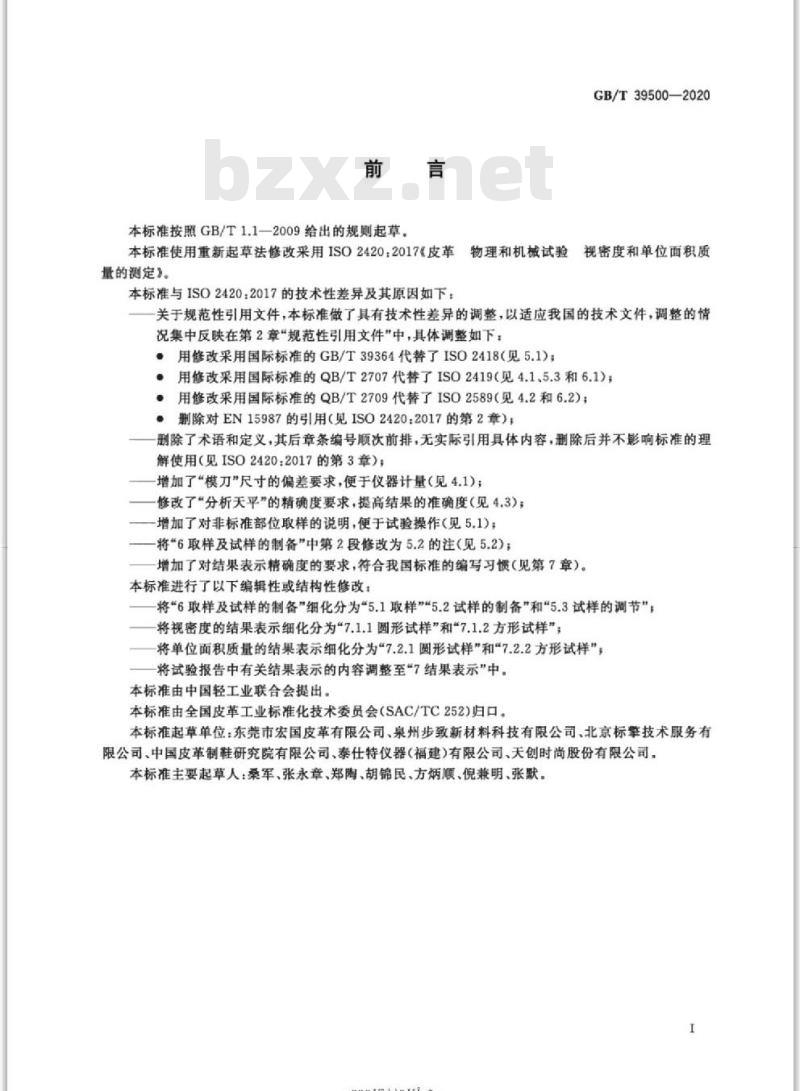

本标准按照GB/T1.1一2009给出的规则起草。GB/T39500—2020
本标准使用重新起草法修改采用ISO2420：2017《皮革物理和机械试验视密度和单位面积质量的测定》。
本标准与ISO2420：2017的技术性差异及其原因如下：关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术文件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：·用修改采用国际标准的GB/T39364代替了ISO2418（见5.1）；·用修改采用国际标准的QB/T2707代替了IS02419（见4.1、5.3和6.1)；?用修改采用国际标准的QB/T2709代替了IS02589（见4.2和6.2）：·删除对EN15987的引用（见ISO2420：2017的第2章）；删除了术语和定义，其后章条编号顺次前排，无实际引用具体内容，删除后并不影响标准的理解使用（见ISO2420：2017的第3章）；增加了“模”尺寸的偏差要求，便于仅器计量（见4.1）：修改了“分析天平”的精确度要求，提高结果的准确度（见4.3）；增加了对非标准部位取样的说明，便于试验操作（见5.1）；将*6取样及试样的制备中第2段修改为5.2的注（见5.2）：增加了对结果表示精确度的要求，符合我国标准的编写习惯（见第7章）。本标准进行了以下编辑性或结构性修改：将“6取样及试样的制备”细化分为\5.1取样”“5.2试样的制备”和5.3试样的调节”将视密度的结果表示细化分为“7.1.1圆形试样”和“7.1.2方形试样”将单位面积质量的结果表示细化分为“7.2.1圆形试样”和\7.2.2方形试样”，将试验报告中有关结果表示的内容调整至“7结果表示”中。本标准由中国轻工业联合会提出、本标准由全国皮革工业标准化技术委员会（SAC/TC252）归口。本标准起草单位：东莞市宏国皮革有限公司、泉州步致新材料科技有限公司、北京标擎技术服务有限公司、中国皮革制鞋研究院有限公司、泰仕特仪器（福建）有限公司、天创时尚股份有限公司。本标准主要起草人：桑军、张永章、郑陶、胡锦民、方炳顺、倪兼明、张默。I
rrKaeerkca-

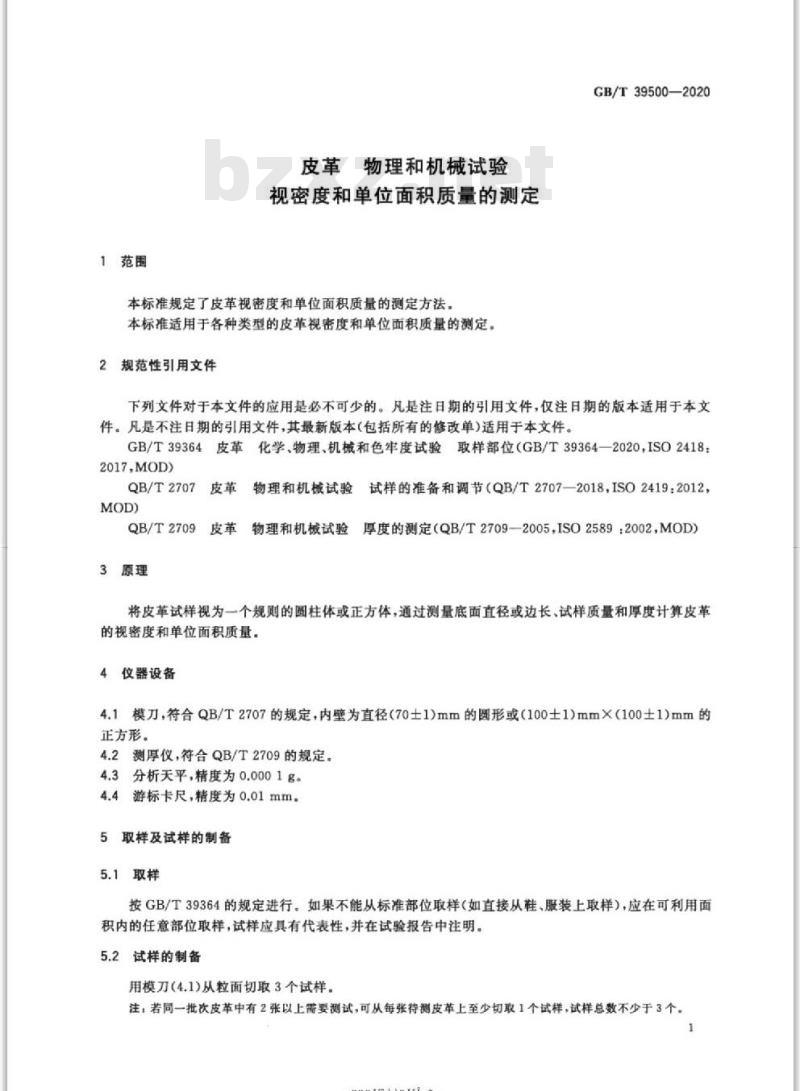

1范围
皮革物理和机械试验
视密度和单位面积质量的测定
本标准规定了皮革视密度和单位面积质量的测定方法本标准适用于各种类型的皮革视密度和单位面积质量的测定。2规范性引用文件
GB/T39500—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T39364皮革化学、物理、机械和色牢度试验取样部位（GB/T39364—2020，ISO2418：2017,MOD）
QB/T2707
QB/T2709
3原理
物理和机械试验试样的准备和调节（QB/T2707—2018,ISO2419：2012，物理和机械试验厚度的测定（QB/T27092005，IS02589：2002，MOD）将皮革试样视为一个规则的圆柱体或正方体，通过测量底面直径或边长、试样质量和厚度计算皮革的视密度和单位面积质量。
4仪器设备
4.1模刀，符合QB/T2707的规定，内壁为直径（70士1）mm的圆形或（100士1）mm×（100士1）mm的正方形。
4.2测厚仪，符合QB/T2709的规定。4.3分析天平，精度为0.0001g。游标卡尺，精度为0.01mm。
5取样及试样的制备
5.1取样
按GB/T39364的规定进行。如果不能从标准部位取样（如直接从鞋、服装上取样），应在可利用面积内的任意部位取样，试样应具有代表性，并在试验报告中注明。5.2试样的制备
用模刀（4,1)从粒面切取3个试样。注：若同一批次皮革中有2张以上需要测试，可从每张待测皮革上至少切取1个试样，试样总数不少于3个。1
rKaeerkAca-
GB/T39500—2020

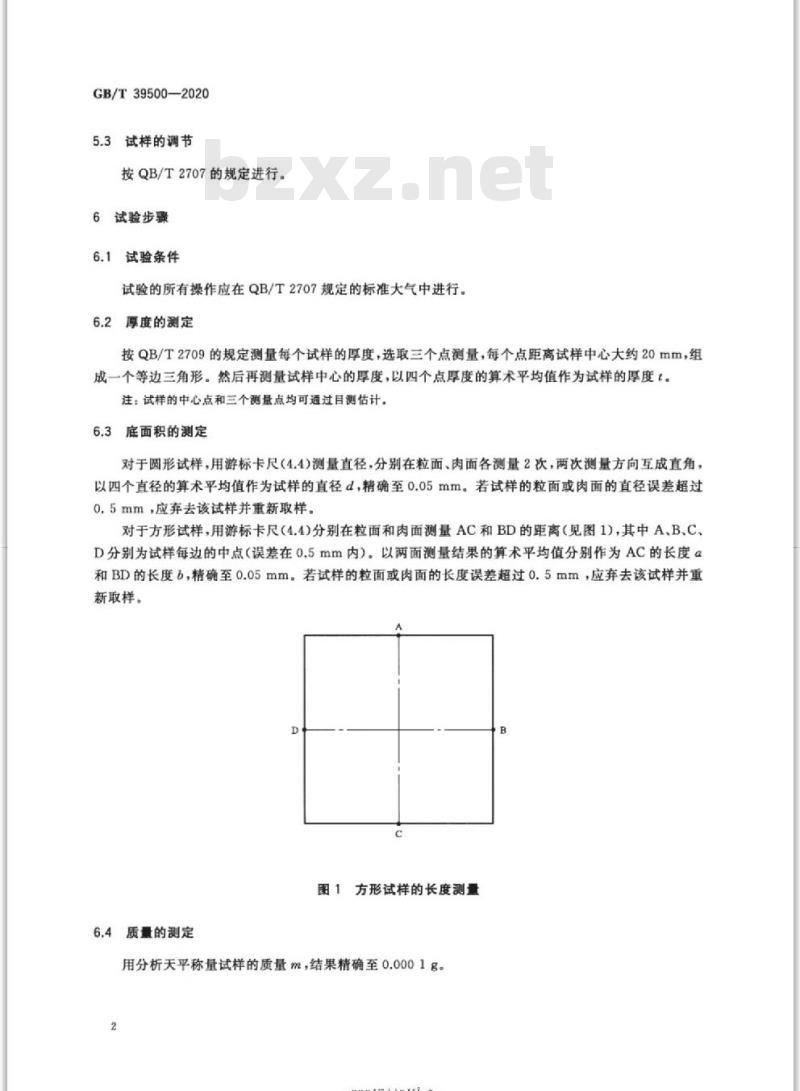

5.3试样的调节
按QB/T2707的规定进行。
6试验步骤
6.1试验条件
试验的所有操作应在QB/T2707规定的标准大气中进行。6.2厚度的测定
按QB/T2709的规定测量每个试样的厚度，选取三个点测量，每个点距离试样中心大约20mm，组成一个等边三角形。然后再测量试样中心的厚度，以四个点厚度的算术平均值作为试样的厚度t。注：试样的中心点和三个测量点均可通过目测估计。6.3底面积的测定
对于圆形试样，用游标卡尺（4.4）测量直径，分别在粒面、肉面各测量2次，两次测量方向互成直角，以四个直径的算术平均值作为试样的直径d，精确至0.05mm。若试样的粒面或肉面的直径误差超过0.5mm，应弃去该试样并重新取样。对于方形试样，用游标卡尺（4.4)分别在粒面和肉面测量AC和BD的距离（见图1)，其中A、BC、D分别为试样每边的中点（误差在0.5mm内）以两面测量结果的算术平均值分别作为AC的长度a和BD的长度b，精确至0.05mm。若试样的粒面或肉面的长度误差超过0.5mm，应弃去该试样并重新取样。
图1方形试样的长度测量
6.4质量的测定
用分析天平称量试样的质量m，结果精确至0.0001g。2
rKaeerkAca-

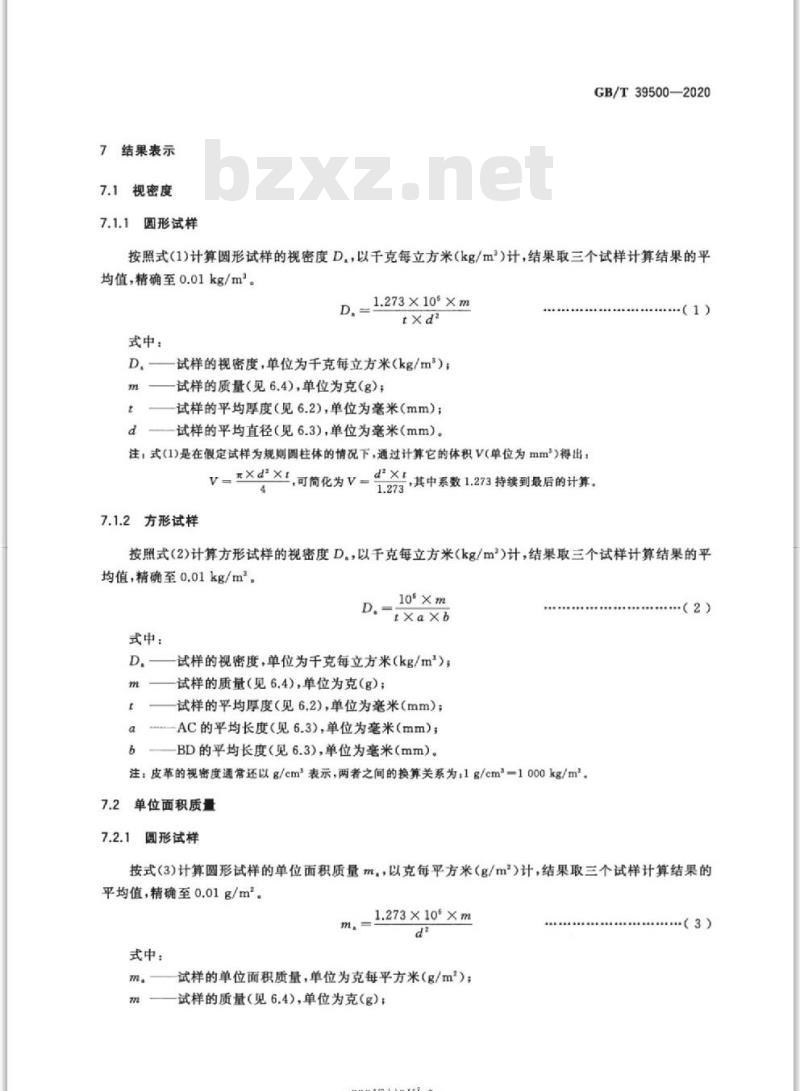

结果表示
视密度
圆形试样
GB/T39500—2020
按照式（1)计算圆形试样的视密度D.，以千克每立方米（kg/m）计，结果取三个试样计算结果的平均值，精确至0.01kg/m。
式中：
D.=1.273×10°×m
试样的视密度，单位为千克每立方米（kg/m\）；m
试样的质量（见6.4），单位为克（g）；试样的平均厚度（见6.2)，单位为毫米（mm）；试样的平均直径（见6.3），单位为毫米（mm）。注，式（1）是在假定试样为规则圆柱体的情况下，通过计算它的体积V（单位为mm）得出：V-xxd\xt
1.27-其中系数1.273持续到最后的计算。d'xr
，可简化为V
方形试样
按照式（2）计算方形试样的视密度D.，以千克每立方米（kg/m）计，结果取三个试样计算结果的平均值，精确至0.01kg/m
10°×m
式中：
试样的视密度，单位为千克每立方米（kg/m\）；试样的质量（见6.4），单位为克（g）；试样的平均厚度（见6.2)，单位为毫米（mm）；-AC的平均长度（见6.3），单位为毫米（mm）；BD的平均长度（见6.3)，单位为毫米（mm）。注：皮革的视密度通常还以g/cm2表示，两者之间的换算关系为：1g/cm=1000kg/m。7.2
单位面积质量
圆形试样
按式（3）计算圆形试样的单位面积质量m。，以克每平方米（g/m\）计，结果取三个试样计算结果的平均值，精确至0.01g/m2。
式中：
1.273×10°×m
试样的单位面积质量，单位为克每平方米（g/m)；试样的质量（见6.4），单位为克（g）；-rrKaeerkca
GB/T39500—2020
试样的平均直径（见6.3），单位为毫米（mm）。7.2.2
方形试样
按式（4)计算方形试样的单位面积质量m，，以克每平方米（g/m）计，结果取三个试样计算结果的平均值，精确至0.01g/m。wwW.bzxz.Net
10°×m
式中：
试样的单位面积质量，单位为克每平方米（g/m）试样的质量（见6.4)，单位为克（g）；AC的平均长度（见6.3)，单位为毫米（mm）；-BD的平均长度（见6.3），单位为毫米（mm）。8试验报告
试验报告应包含以下内容：
a）本标准编号；
样品的详细信息，取样与GB/T39364不一致的情况视密度的平均值D.；
单位面积质量的平均值m。；
试验条件（标准大气：20℃/65%、23C/50%或27℃/65%）；与本标准规定方法的任何偏离之处。GB/T39500-2020
打印日期：2020年12月15日
rKaeerkAca-
（4）
版权专有
侵权必究
书号：155066·1-66359
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
