【国家标准】 皮革 物理和机械试验 柔软度的测定

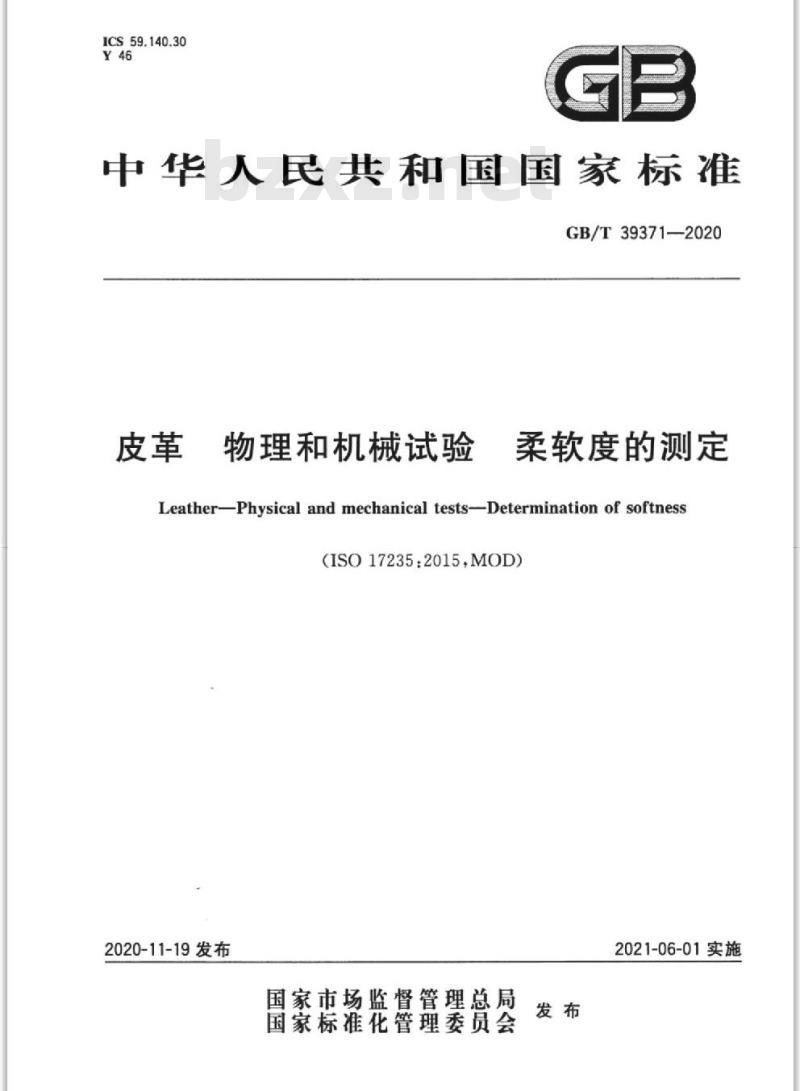

ICS59.140.30
中华人民共和国国家标准
GB/T39371—2020
物理和机械试验
柔软度的测定
LeatherPhysical and mechanical tests-Determination of softness（ISO17235：2015，MOD）
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施

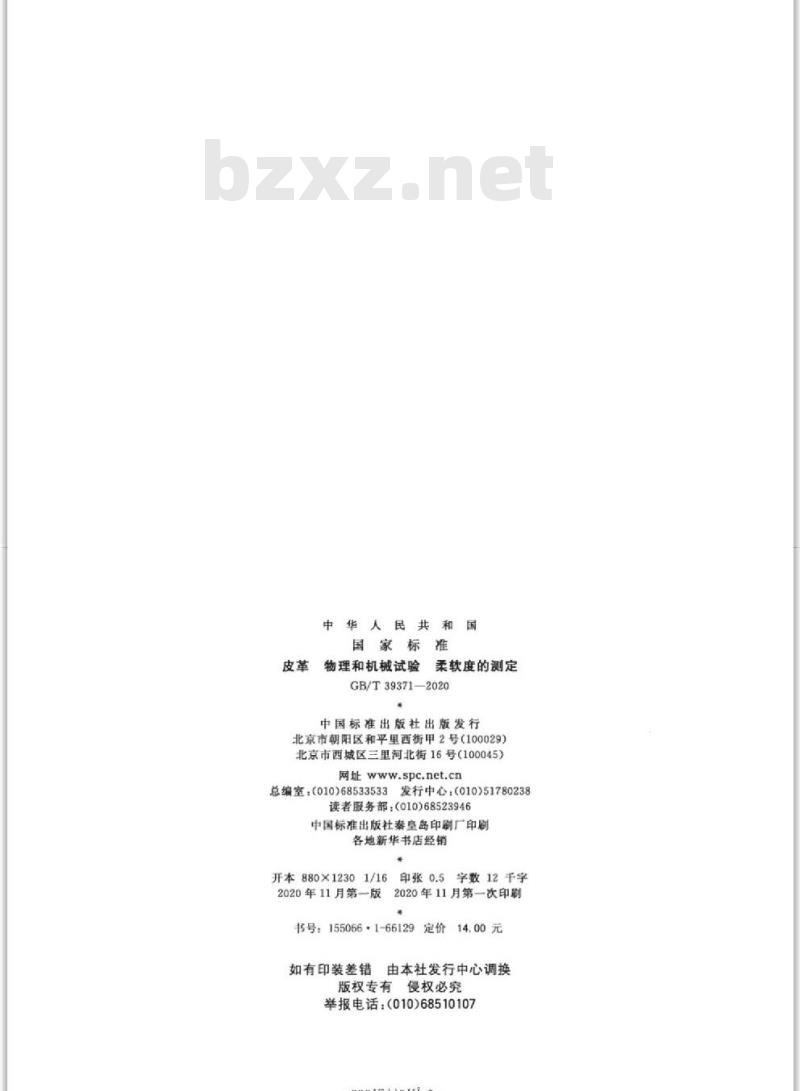

中华人民共
国家标
物理和机械试验
柔软度的测定
GB/T39371—2020
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)网址spc.net.cn
总编室：（010)68533533
发行中心：(010)51780238
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数12千字
2020年11月第一版2020年11月第一次印刷书号：155066·1-661292
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
-rrKaeerkAca-

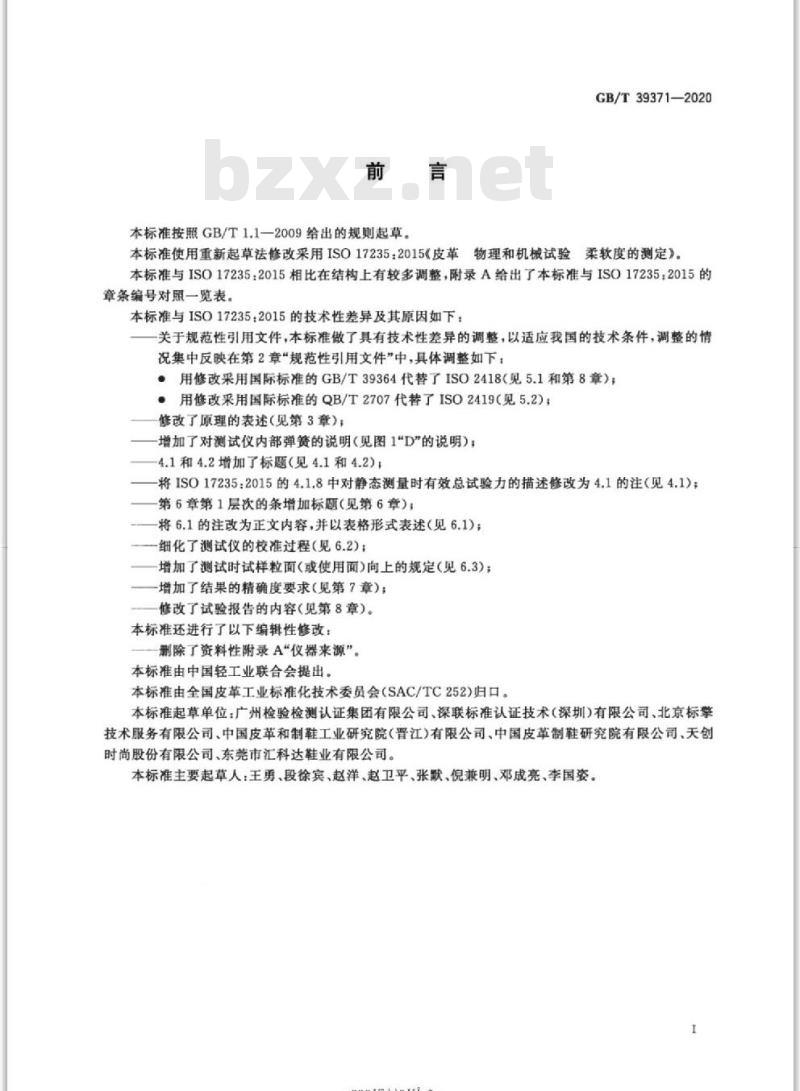

本标准按照GB/T1.1一2009给出的规则起章。GB/T39371—2020
本标准使用重新起草法修改采用ISO17235：2015《皮革物理和机械试验柔软度的测定》。本标准与ISO17235：2015相比在结构上有较多调整，附录A给出了本标准与ISO17235：2015的章条编号对照一览表，
本标准与ISO17235：2015的技术性差异及其原因如下：关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用修改采用国际标准的GB/T39364代替了ISO2418（见5.1和第8章）·用修改采用国际标准的QB/T2707代替了ISO2419（见5.2)；修改了原理的表述（见第3章）：-增加了对测试仪内部弹簧的说明（见图1D\的说明）；4.1和4.2增加了标题（见4.1和4.2）；将IS017235：2015的4.1.8中对静态测量时有效总试验力的描述修改为4.1的注（见4.1）；第6章第1层次的条增加标题（见第6章）；-将6.1的注改为正文内容，并以表格形式表述（见6.1)；细化了测试仪的校准过程（见6.2)：增加了测试时试样粒面（或使用面）向上的规定（见6.3）；增加了结果的精确度要求（见第7章）：修改了试验报告的内容（见第8章）。本标准还进行了以下编辑性修改：删除了资料性附录A“仪器来源”。本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会（SAC/TC252)归口。本标准起草单位：广州检验检测认证集团有限公司、深联标准认证技术（深圳）有限公司、北京标掌技术服务有限公司、中国皮革和制鞋工业研究院（晋江）有限公司、中国皮革制鞋研究院有限公司、天创时尚股份有限公司、东莞市汇科达鞋业有限公司。本标准主要起草人：王勇、段徐宾赵洋、赵卫平、张献、倪兼明、邓成亮、季国姿。1
rrKaeerkca-
1范围
物理和机械试验
本标准规定了皮革柔软度的测定方法。柔软度的测定
GB/T39371—2020
本标准适用于鞋面革、家具革、服装革、箱包革等各种柔韧性皮革柔软度的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T39364皮革化学、物理、机械和色牢度试验取样部位（GB/T39364一2020，ISO24182017.MOD
QB/T2707皮革物理和机械试验
试样的准备和调节（QB/T2707—2018，ISO2419：2012，MOD)
3原理
将皮革试样夹紧固定在测试仪底座上，然后将试样正上方的圆柱形荷重触针以适当的速度下降，接触到试样时使其产生向下的压力，以试样发生的变形量表示其柔软度。4仪器和材料
4.1柔软度测试仪
见图1，包含以下所送部件：
圆形孔径A，直径为（35.0士0.1)mm。金属环：与圆形孔径A相适应，可使其直径分别减小至（25.0士0.1)mm或（20.0士0.1)mm。固定夹B：用于固定、夹紧皮革试样。圆柱形荷重触针C，直径（4.9士0.1）mm，长度（11.5士0.1）mm，固定在圆柱形荷载D上，圆柱形荷载D内部置有弹簧。荷重触针与圆柱形荷载的总质量应为（530士10）g。注：静态测量时，有效总试验力由圆柱形荷重触针施加的力以及弹簧产生的线性递减的弹力组成。其中圆柱形荷重触针施加的力大小为(5.2士0.1)N，弹贫在0.0mm位置处的弹力为（0.73士0.1)N，在6.5mm位置处的弹簧力为(0.5士0.1)N，故有效总试验力为5.5N～6.13N。触针加载装置，使圆柱形荷重触针垂直靠近皮革表面，并且在（1.5士0.5）s内移动（11.5士0.1)mm
计量器，用于记录皮革试样受力时的舒展情况，精度为0.1mm。2金属圆盘
用于校正计量器，最小直径为60mm。1
rKaeerkAca-

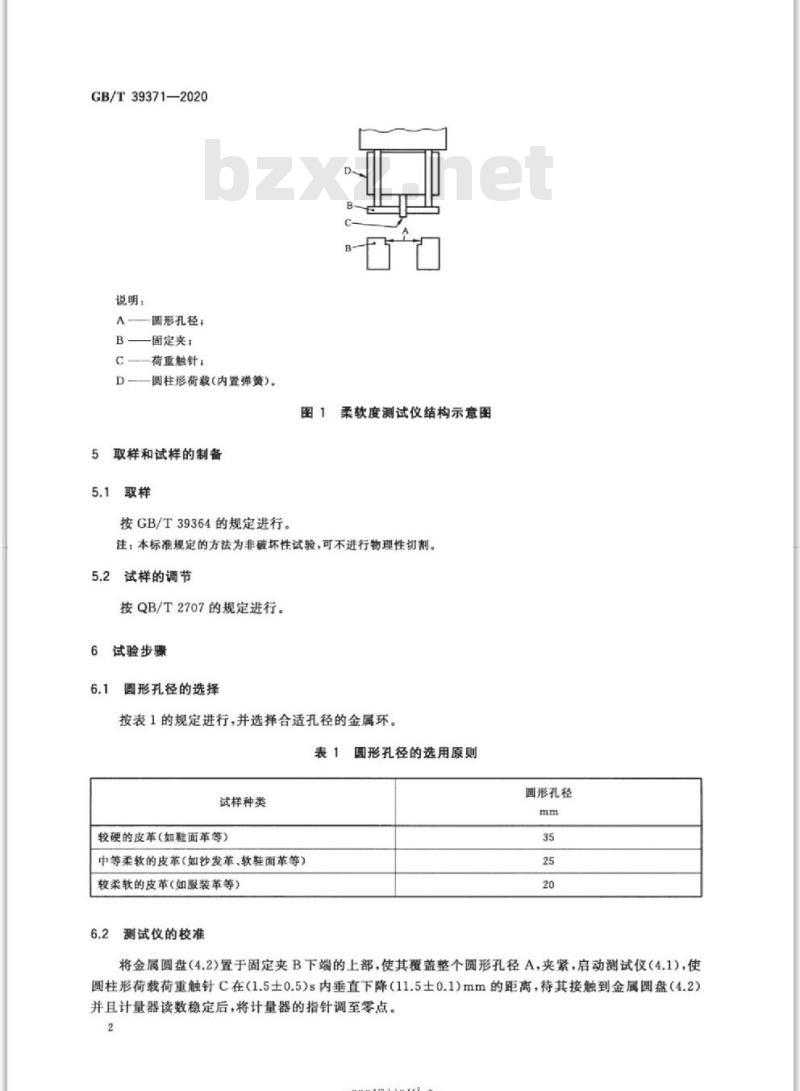

GB/T39371—2020
说明：
圆形孔径：
—固定夹；
C—荷重触针：
D——圆柱形荷载(内置弹簧)。
取样和试样的制备
按GB/T39364的规定进行。
柔软度测试仪结构示意图
注：本标准规定的方法为非破坏性试验，可不进行物理性切割。试样的调节
按QB/T2707的规定进行。
试验步骤
圆形孔径的选择
按表1的规定进行，并选择合适孔径的金属环。表1
试样种类
较硬的皮革（如鞋面革等）
中等柔软的皮革（如沙发革、软鞋面革等）较柔软的皮革（如服装革等）
测试仪的校准
圆形孔径的选用原则
圆形孔径
将金属圆盘（4.2)置于固定夹B下端的上部，使其覆盖整个圆形孔径A，夹紧，启动测试仪（4.1).使圆柱形荷载荷重触针C在（1.5士0.5）s内垂直下降（11.5士0.1）mm的距离，待其接触到金属圆盘（4.2）并且计量器读数稳定后，将计量器的指针调至零点。2
-rrKaeerKAca-
6.3试样的测定免费标准下载网bzxz
GB/T39371-2020
将调节后的皮革试样粒面（或使用面)向上置于固定夹B下端的上部，使其覆盖整个圆形孔径A，测试部位应平整且无切口或疤痕等明显缺陷，释放圆柱形荷重触针C，使其产生向下的力，待数值稳定后读取并记录，该值即为皮革的柔软度值。更换试样的测试部位重新测试，至少测量3个位置。三次试验的测试部位应独立且不重叠，即每次测试部位的中心之间的距离应大于固定夹B的直径。7结果的表示
试样的柔软度取三次测定结果的算术平均值，精确至0.1mm。8
试验报告
试验报告应包含以下内容：
a）本标准编号；
b）样品的详细信息，取样与GB/T39364不一致的情况；试验条件（标准大气：20℃/65%、23℃/50%或27℃/65%）；c
试验选用的圆形孔径；
每次的测试部位及读数；
试验结果；
与本标准中所规定方法的任何偏离。rKaeerkAca-
GB/T39371—2020
附录A
（资料性附录）
本标准与IS0172352015相比的结构变化情况本标准与ISO17235：2015相比在结构上有较多调整，具体章条编号对照情况见表A.1.表A，1本标准与IS017235:2015的章条编号对照情况本标准章条编号
附录A
GB/T39371-2020
打印日期：2020年12月8日
-rKaeerkca-
对应的ISO17235;2015章条编号
4.1.1~4.1.8
6,5的部分内容
附录A
版权专有
侵权必究
书号：155066·1-66129
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
