GB∕T 38026-2019 遥感卫星多光谱数据产品分级 GB∕T38026-2019

标准内容标准内容

部分标准内容:

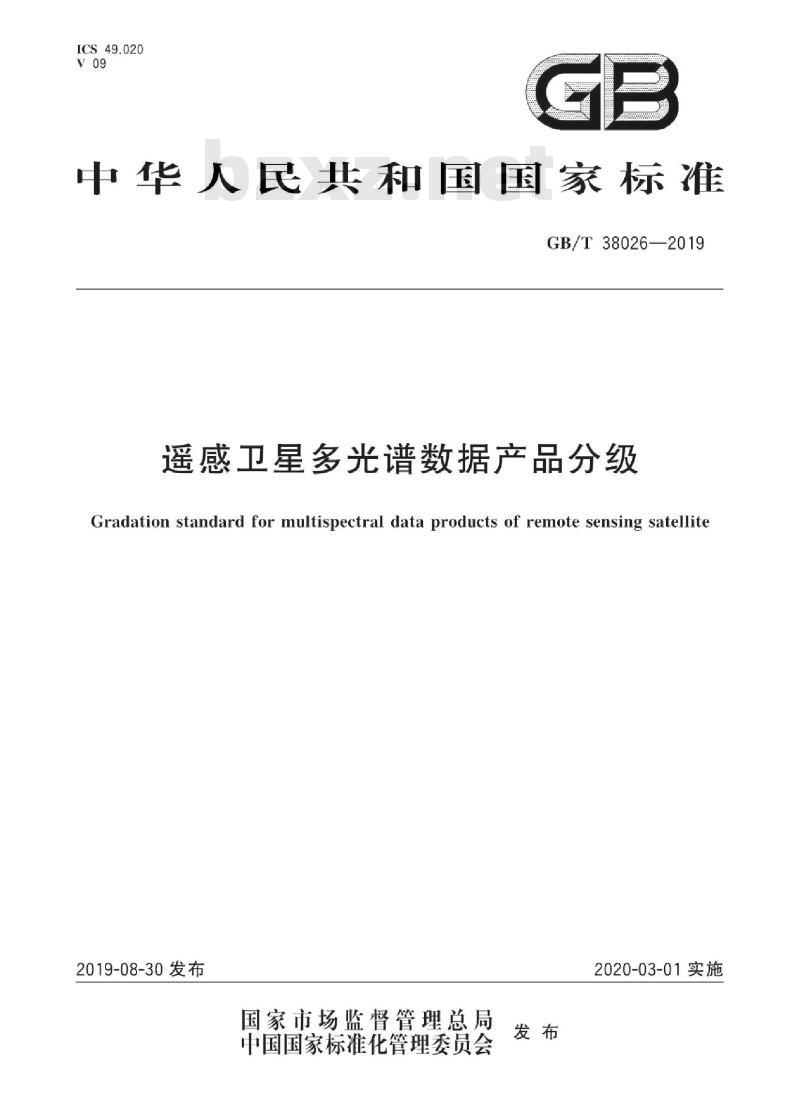

ICS49.020
V09
中华人民共和国国家标准
GB/T38026—2019
遥感卫星多光谱数据产品分级
Gradation standard for multispectral data products of remote sensing satellite2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施

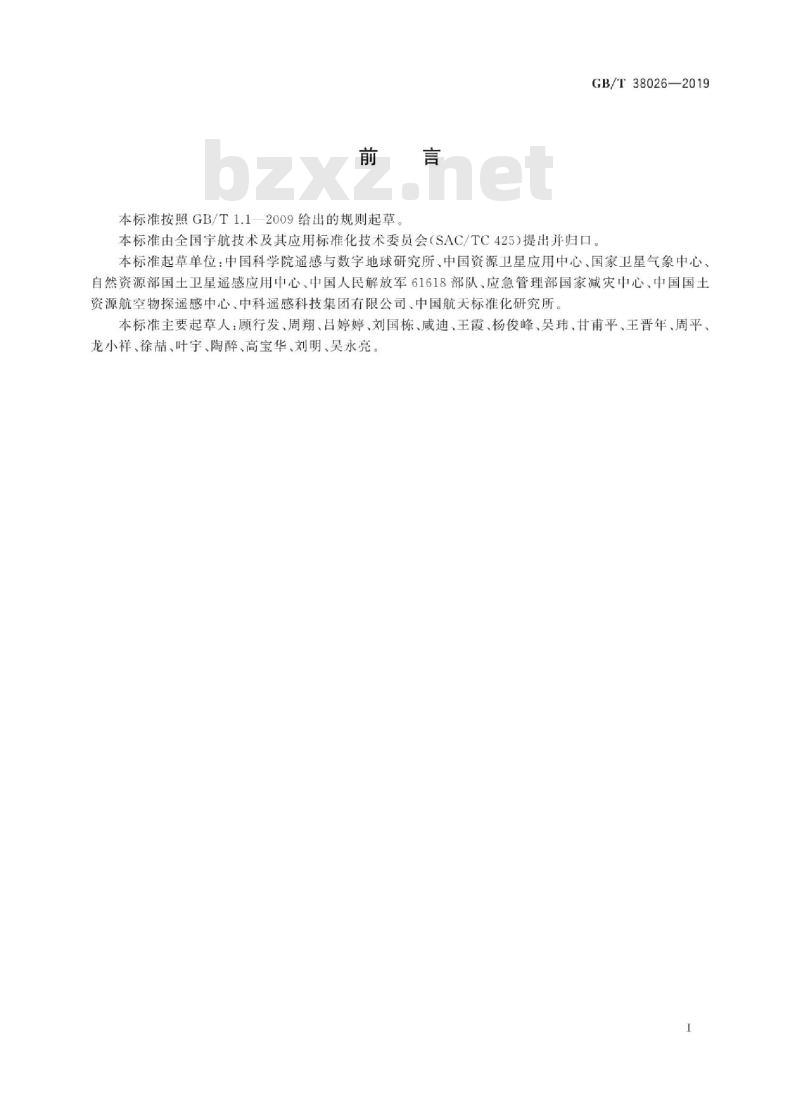

本标准按照GB/T1.1—2009给出的规则起草。GB/T38026—2019
本标准由全国宇航技术及其应用标准化技术委员会(SAC/TC425)提出并归口。本标准起草单位:中国科学院遥感与数字地球研究所、中国资源卫星应用中心、国家卫星气象中心、自然资源部国土卫星遥感应用中心、中国人民解放军61618部队、应急管理部国家减灾中心、中国国土资源航空物探遥感中心、中科遥感科技集团有限公司、中国航天标准化研究所。本标准主要起草人:顾行发、周翔、吕婷婷、刘国栋、咸迪、王霞、杨俊峰、吴玮、甘甫平、王晋年、周平、龙小祥、徐喆、叶宇、陶醉、高宝华、刘明、吴永亮1
1范围
遥感卫星多光谱数据产品分级
GB/T38026—2019
本标准规定了遥感卫星太阳反射波段多光谱数据产品的分级,以及各级数据产品的规格,命名与标识。
本标准适用于遥感卫星太阳反射波段多光谱数据产品在生产、管理、应用服务中的分级和各级数据产品的规格描述和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB/T32453一2015卫星对地观测数据产品分类分级规则3术语和定义
GB/T32453一2015界定的以及下列术语和定义适用于本文件,为了便于使用,以下重复列出了GB/T32453一2015中的某些术语和定义。3.1
数据产品dataproduct
与数据产品规范一致的数据、数据集或数据集系列。3.2
数据产品规范dataproductspecification对数据、数据集或数据集系列的详细描述,并带有附加说明,使数据、数据集或数据集系列可被创建、提供和被他人所使用的规范。3.3
太阳反射波段多光谱遥感multispectralremotesensing在太阳反射波段范围内,将物体反射的电磁波信息分成两个以上波谱段进行接收或记录的遥感。注:以下简称为多光谱遥感。
multispectral dataproduct
多光谱数据产品
由多光谱遥感探测器获取的自标物体辐亮度数据产品经过加工处理得到的数据产品。3.5
相对辐射校正
relative radiometric correction将影像各像元之间或各传感器之间、各光谱段之间或不同时间测得的辐射量进行归一化。[GB/T32453—2015,定义3.16]3.6
绝对辐射校正
absolute radiometric correction将传感器输出信号转换为输人的辐射量或者目标景物的特性参量。1
GB/T38026—2019
【GB/T32453—2015.定义3.17
geometric accurate correction几何精校正
采用地面控制点进行的几何校正。[GB/T32453—2015.定义3.21]
几何地形校正
terraincorrection
为消除因地形起伏而带来的观测自标的空间位置偏差而进行的校正。[GB/T32453—2015,定义3.18]3.9
uncertainty
不确定度
与测量结果相关的一个参数,表现合理被测变量值的差异程度。3.10
辅助数据
auxiliarydata
用于定量表示获取遥感数据时遥感器的时间、轨道、环境参数和工作参数等的数据。4缩略语
下列缩略语适用于本文件。
DN—
数字量化值(digitalnumber);L
5分级
5.1概述
级别(level)。
依据遥感卫星多光谱数据产品的加工处理水平(包含辐射校正、几何校正与表达、影像融合、参数反演4个方面的处理水平)进行分级,共分为06级产品。各级产品根据需要可进一步细分或扩充。本标准仅对遥感卫星多光谱数据产品的级和子级进行规定,扩充可由数据产品生产或应用部门根据实际需求进行规定。
5.2LO级产品
对卫星下传的多光谱数据,经过分幅和辅助数据分离等处理后而形成的以景或条带为单位的数据产品。
LO级数据产品的质量与卫星遥感器系统相关,数据应完整。5.3L1级产品
L1级数据产品是由LO级数据产品经系统辐射校正得到的影像数据,可根据辐射校正处理程度分成2个子级:
L1-1:经相对辐射校正得到的遥感卫星多光谱数据产品;-L1-2:经绝对辐射校正得到的遥感卫星多光谱数据产品。L1级产品应满足对应指标要求,可根据具体情况进行扩充或调整。客指标参见附录A,具体算法参见附录B。
5.4L2级产品
GB/T38026—2019
在L0一L1级数据基础上经过系统几何校正的数据产品,可根据辐射校正处理程度分成3个子级:一L2-1:经过系统几何校正,未经过辐射校正的遥感卫星多光谱数据产品:一L2-2:经过系统儿何校正和相对辐射校正的遥感卫星多光谱数据产品;一L2-3:经过系统儿何校正和绝对辐射校正的遥感卫星多光谱数据产品L2级产品应满足对应指标要求,可根据具体情况进行扩充或调整。各指标参见附录A,具体算法参见附录B。
5.5L3级产品
在LO~L2级数据基础上,采用地面控制点进行几何精校正的数据产品,可根据辐射校正处理程度分成3个子级:
L3-1:经过几何精校正、未经过辐射校正的遥感卫星多光谱数据产品:-L3-2:经过几何精校正和相对辐射校正的遥感卫星多光谱数据产品L3-3:经过几何精校正和绝对辐射校正的遥感卫星多光谱数据产品L3级产品应满足对应指标要求,可根据具体情况进行扩充或调整。各指标参见附录A,具体算法参见附录B。
L4级产品
在L0~L3级数据基础上,采用地面控制点和数学高程模型进行几何地形校正的数据产品,可根据辐射校正处理程度分成3个子级:一L4-1:经过几何地形校正,未经过辐射校正的遥感卫星多光谱数据产品:一L4-2:经过几何地形校正和相对辐射校正的遥感卫星多光谱数据产品;L4-3:经过几何地形校正和绝对辐射校正的遥感卫星多光谱数据产品L4级产品应满足对应指标要求,可根据具体情况进行扩充或调整。各指标参见附录A,具体算法参见附录B。
5.7L5级产品
在LO~L4级数据的基础上,经融合、参量反演得到的多光谱数据产品,可根据处理程度分成6个子级。
L5-1:经像素级融合的遥感卫星多光谱数据产品;一L5-2:经特征级融合的遥感卫星多光谱数据产品L5-3经决策级融合的遥感卫星多光谱数据产品;一L5-4:完全基于参量本身的反演产品;一L5-5:经直接真实性检验的参量反演产品;一L5-6:经间接真实性检验的参量反演产品L5级产品应满足对应指标要求,可根据具体情况进行扩充或调整。各指标参见附录A,具体算法参见附录B。
3L6级产品
在L3~L5级数据基础上,采用三维表达的遥感卫星多光谱数据产品分为3个子集:-L6-1:不可量测的三维表达数据产品;L6-2:可量测的三维表达数据产品;3
GB/T38026—2019
L6-3:可支持专业信息分析和过程虚拟表达等功能的三维数据产品。6数据产品的规格
各级数据产品的内容及描述
遥感卫星多光谱数据产品包括影像/数据文件、成像几何模型参数文件、元数据文件和缩略图文件(详见表1)。
产品级别
影像/数据文件
多光谱数据产品内容
文件组成
成像几何模型
参数文件
注:“·”表示必选项;“”表示可选项;“一”表示无。
6.2影像/数据文件
影像/数据文件是存储影像体数据,其基本要求如下:a)LO~L2级产品可采用景或条带两种基本存储模式;元数据文件
缩略图文件
L3~L6级产品主要以景存储,也可按照标准比例尺地图分幅或按照以需求区域为范围的非标b)
准分幅进行存储。
6.3成像几何模型参数文件
记录影像产品的成像儿何模型参数信息,用于构建影像的像点位置和对应的地物点位置之间的转换模型。
6.4元数据文件
遥感卫星多光谱数据产品元数据是关于数据产品的内容、质量、状况及其他相关信息的文件。元数据文件应包含本标准规定的产品元数据项,其他信息扩充项可根据用户需求确定,基本内容如下:数据产品标识信息;
数据产品坐标参照系信息;
数据产品质量信息;
数据产品内容信息;
数据产品获取信息;
数据产品分发信息。
5缩略图文件
存储针对影像文件进行重采样生成的低分辨率的浏览图。各级数据产品的命名与标识
遥感卫星多光谱数据产品的命名按照GB/T324532015的规定执行
GB/T38026—2019
GB/T38026—2019
附录A
(资料性附录)
各级遥感卫星多光谱数据产品评定项目及指标要求表A.1至表A.5给出了遥感卫星太阳反射波段多光谱L1级至L5级数据产品指标。表A.1L1级数据产品指标
指标类别
辐射指标
几何指标
指标类别
辐射指标
几何指标
指标类别
辐射指标
几何指标
指标项
相对辐射校
正不确定度
绝对辐射校
正不确定度
波段配准精度
指标项
相对辐射校
正不确定度
绝对辐射校正
不确定度
波段配准精度
几何精度
指标项
相对辐射校
正不确定度
绝对辐射校正
不确定度
波段配准精度
儿何精度
检查多光谱影像各像元之间或各传感器之间、各光谱段之间或不同时间测得的辐射量进行归一化处理的结果是否符合指标要求
检查将多光谱传感器输出信号转换为输人的辐射量或者目标景物的特性参量的结果是否符合指标要求检查多光谱遥感卫星产品波段配准中误差是否符合指标要求表A.2L2级数据产品指标
检查多光谱影像各像元之间或各传感器之间、各光谱段之间或不同时间测得的辐射量进行归一化处理的结果是否符合指标要求
检查将多光谱传感器输出信号转换为输人的辐射量或者目标景物的特性参量的结果是否符合指标要求检查多光谱遥感卫星产品波段配准中误差是否符合指标要求
同名检查点评价定位精度是否符合指标要求表A.3L3级数据产品指标
检查多光谱影像各像元之间或各传感器之间、各光谱段之间或不同时间测得的辐射量进行归一化处理的结果是否符合指标要求
检查将多光谱传感器输出信号转换为输人的辐射量或者目标景物的特性参量的结果是否符合指标要求检查多光谱遥感卫星产品波段配准中误差是否符合指标要求
同名检查点的平面位置中误差是否符合指标要求技术指标
优于5%
优于7%
0.3个像元
技术指标
优于5%
优于7%
0.3个像元
满足系统
设计指标
技术指标
优于5%bzxz.net
优于7%
0.3个像元
平原/丘陵不
L1-1
L1-2
L1-1/L1-2
L2-2
L2-3
L2-1/L2-2/
L2-3
L2-1/L2-2/
L2-3
L2-2
L2-3
L3-1/L3-2/
L3-3
大于2个像元
L3-1/L3-2/
山区不大于
3个像元
L3-3
指标类别
辐射指标
几何指标
指标类别
融合指标
反演指标
指标项
相对辐射校
正不确定度
绝对辐射校
正不确定度
波段配准
儿何精度
指标项
图像质量
分类、识别、
判别精度
真实性检验
表A.4L4级数据产品指标
检查多光谱影像各像元之间或各传感器之间、各光谱段之间或不同时间测得的辐射量进行归一化处理的结果是否符合指标要求
检查将多光谱传感器输出信号转换为输人的辐射量或者目标景物的特性参量的结果是否符合指标要求检查多光谱遥感卫星产品波段配准中误差是否符合指标要求
同名检查点评价儿何精度是否符合指标要求表A.5L5级数据产品指标
检查融合图像纹理及色彩信息是否丰富,光谱和空间信息是否丢失等
是否进行分类,识别和判别精度评价直接真实性检验
间接真实性检验
GB/T38026—2019
技术指标
优于5%
优于7%
0.3个像元
平原/丘陵不
大于1.5像元
山区不大于
2像元
技术指标
L4-2
L4-3
L4-1/L4-2/
L4-3
L4-1/L4-2/
L4-3
L5-1
L5-2/L5-3
L5-5
L5-6
GB/T38026—2019
B.1.1
附录B
(资料性附录)
遥感卫星太阳反射波段多光谱数据产品相关指标计算方法辐射校正不确定度测试方法
相对辐射校正不确定度
般用经过相对辐射校正处理的产品计算其广义噪声,作为评定相对辐射校正不确定度的指标,测试方法及步骤如下:
选取经过辐射校正的若于包含均匀地物的1级产品图像:b)对若干亮度类型的图像选取m行n列(m≥300.n≥300)的均勾子图像:c
对所选取的第k块图像,首先计算该图像的均值(Avg),然后计算列像元DN值的绝对误差(E)及相对误差(RE);
计算所有子图所在像元的相对辐射校正不确定度(E)。d)
图像的均值(Avg)计算见式(B.1)。DN
Avgk
式中:
Avgk
DNi
图像的均值;
图像亮度值;
行数;
列数。
像元DN值的绝对误差(E)的计算见式(B.2)。E
式中:
绝对误差
mXn
(DN -Avg)
mXn
像元DN值的相对误差(RE)的计算见式(B.3)。RE-E./Avgh
式中:
相对误差。
相对辐射校正不确定度(E)的计算见式(B.4)。N
2RE
式中:
相对辐射校正不确定度;
子块图像的数目。
X100%
.(B.1)
(B.2)
-(B.3)
-(B.4 )
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
