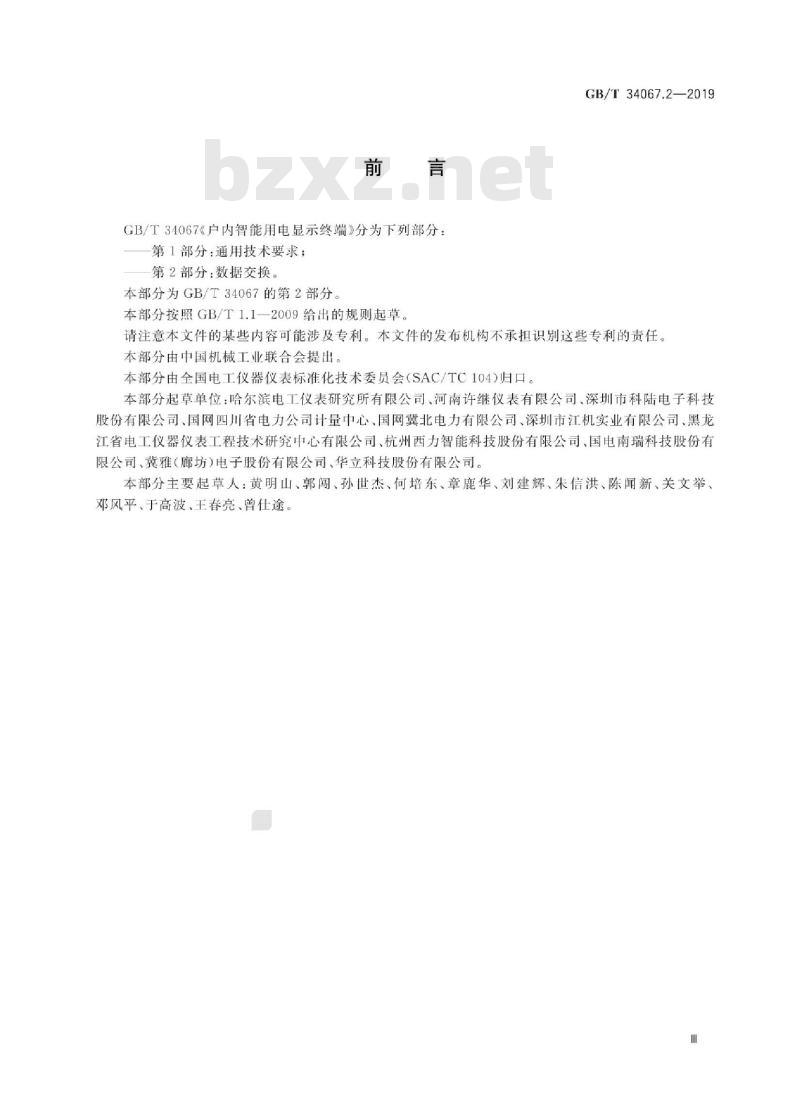

GB/T34067《户内智能用电显示终端》分为下列部分：第1部分：通用技术要求；
第2部分：数据交换
本部分为GB/T34067的第2部分
本部分按照GB/T1.1一2009给出的规则起草。GB/T34067.2—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本部分起草单位：哈尔滨电工仪表研究所有限公司、河南许继仪表有限公司、深圳市科陆电子科技股份有限公司、国网四川省电力公司计量中心、国网冀北电力有限公司、深圳市江机实业有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司、杭州西力智能科技股份有限公司、国电南瑞科技股份有限公司、冀雅（廊坊）电子股份有限公司，华立科技股份有限公司。本部分主要起草人：黄明山、郭闯、孙世杰、何培东、章鹿华、刘建辉、朱信洪、陈闻新、关文举、邓风平、于高波、王春亮、曾仕途。1范围

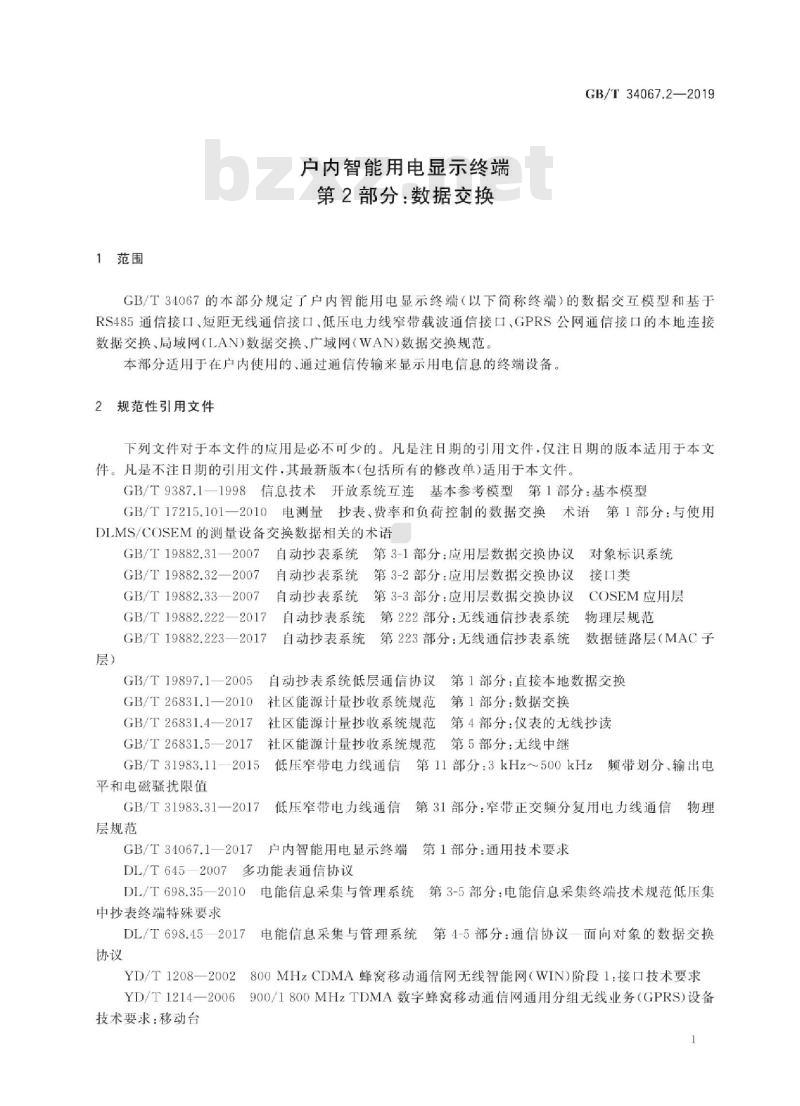

户内智能用电显示终端
第2部分：数据交换
GB/T34067.2—2019
GB/T34067的本部分规定了户内智能用电显示终端（以下简称终端）的数据交互模型和基于RS485通信接口、短距无线通信接口、低压电力线窄带载波通信接口，GPRS公网通信接口的本地连接数据交换、局域网（LAN）数据交换、广域网（WAN)数据交换规范本部分适用于在户内使用的、通过通信传输来显示用电信息的终端设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T9387.1一1998信息技术开放系统互连基本参考模型第1部分：基本模型GB/T17215.101一2010电测量抄表、费率和负荷控制的数据交换术语第1部分：与使用DLMS/COSEM的测量设备交换数据相关的术语自动抄表系统第3-1部分：应用层数据交换协议对象标识系统
GB/T19882.31—2007
GB/T19882.32—2007
GB/T19882.332007
接口类
自动抄表系统第3-2部分：应用层数据交换协议自动抄表系统第3-3部分：应用层数据交换协议：COSEM应用层
自动抄表系统第222部分：无线通信抄表系统GB/T19882.222—2017
GB/T19882.223—2017
GB/T19897.1—2005
GB/T26831.1—2010
GB/T26831.4—2017
GB/T26831.5—2017
GB/T31983.11
平和电磁骚扰限值
GB/T31983.31—2017
层规范
自动抄表系统
第223部分：无线通信抄表系统
物理层规范
数据链路层（MAC子
自动抄表系统低层通信协议第1部分：直接本地数据交换社区能源计量抄收系统规范第1部分：数据交换社区能源计量抄收系统规范第4部分：仪表的无线抄读社区能源计量抄收系统规范第5部分：无线中继频带划分输出电
低压窄带电力线通信第11部分：3kHz~500kHz低压窄带电力线通信第31部分：窄带正交频分复用电力线通信物理GB/T34067.1一2017户内智能用电显示终端第1部分：通用技术要求DL/T6452007多功能表通信协议
DL/T698.35—2010电能信息采集与管理系统第3-5部分：电能信息采集终端技术规范低压集中抄表终端特殊要求
DL/T698.452017
电能信息采集与管理系统第4-5部分：通信协议一面向对象的数据交换协议
YD/T1208—2002800MHzCDMA蜂窝移动通信网无线智能网（WIN)阶段1：接口技术要求YD/T1214—2006900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS)设备技术要求：移动台
GB/T34067.2—2019

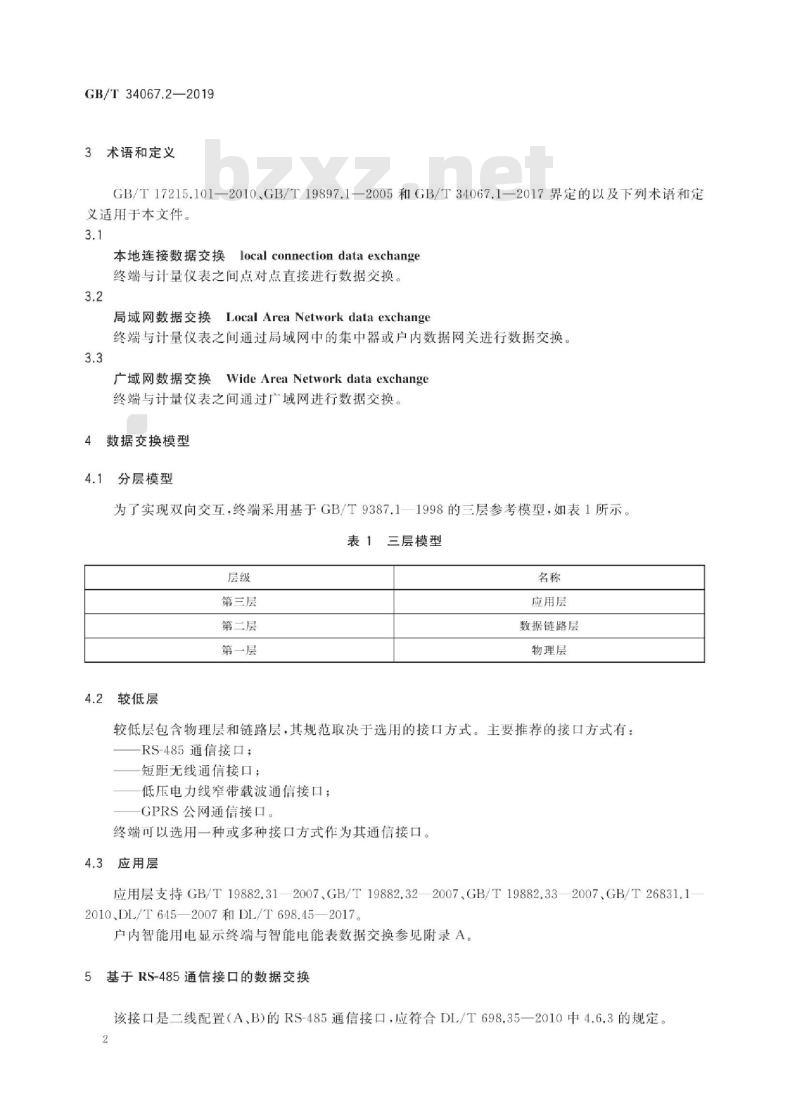

3术语和定义
GB/T17215.101—2010、GB/T19897.1—2005和GB/T34067.1—2017界定的以及下列术语和定义适用于本文件。
本地连接数据交换localconnectiondataexchange终端与计量仪表之间点对点直接进行数据交换。3.2
LocalAreaNetwork data exchange局域网数据交换
终端与计量仪表之间通过局域网中的集中器或户内数据网关进行数据交换。3.3
WideAreaNetwork data exchange广域网数据交换
终端与计量仪表之间通过广域网进行数据交换。数据交换模型
分层模型
为了实现双向交互，终端采用基于GB/T9387.1一1998的三层参考模型，如表1所示。表1三层模型
第三层
第二层
第一层
较低层
应用层
数据链路层
物理层
较低层包含物理层和链路层，其规范取决于选用的接口方式。主要推荐的接口方式有：-RS-485通信接口；
短距无线通信接口：
低压电力线窄带载波通信接口；GPRS公网通信接口。
终端可以选用一种或多种接口方式作为其通信接口。4.3
应用层
应用层支持GB/T19882.312007.GB/T19882.322007GB/T19882.332007.GB/T26831.12010、DL/T645—2007和DL/T698.45—2017。户内智能用电显示终端与智能电能表数据交换参见附录A。5基于RS-485通信接口的数据交换该接口是二线配置（A、B)的RS-485通信接口，应符合DL/T698.35一2010中4.6.3的规定。2
用于本地连接数据交换时，终端按主单元接人。用于局域网（LAN)数据交换时，终端按从单元接入。低压电力线窄带载波通信技术要求应符合GB/T31983.11—2015、GB/T31983.31—2017的规定。短距无线通信技术要求
GB/T34067.2—2019
符合GB/T26831.42017，GB/T26831.52017.GB/T19882.2222017GB/T19882.2232017的规定。
无线公网通信接口技术要求
应符合对应国家标准或行业标准的规定。采用CDMA接口应符合YD/T1208一2002的规定。采用TDMA接口应符合YD/T1214一2006的规定。数据传输要求
数据传输可靠性
数据传输可靠性应按照DL/T698.35一2010中5.4的要求一次通信成功率
在试验条件下的一次通信成功率见表2表2
通信信道类型
RS-485通信
短距离无线通信
电力线载波通信
在试验条件下的一次通信成功率次通信成功率
在现场验收条件下的一次通信成功率见表3。表3
在现场验收条件下的一次通信成功率通信信道类型
RS-485通信
短距离无线通信
电力线载波通信
电能数据抄读总差错率
一次通信成功率
在终端与电能表正常连接和通信情况下，电能数据抄读总差错率应为零注：可通过纠错、校验等技术对数据顿数据错误采取纠错或重复抄读保证电能数据一致性。3
GB/T34067.2—2019
附录A
（资料性附录）
户内智能用电显示终端与智能电能表数据交换示意图A.1本地直接数据交换
见图A.1。
盘棠雙
主单元
本地局域网数据交换
见图A.2。
从单元
A.3广域网数据交换
见图A.3。
户内智能用
电显示终端
智能电能表
从单元
本地直接数据交换
智能电能表www.bzxz.net
集中器
主单元
本地局域网数据交换
从单元
主单元
户内智能用
电显票露端
公网通信
智能电能表
广域网数据交换
GB/T34067.2—2019
从单元
