- QB∕T 5246-2018 皮件带类产品动态耐折试验方法

【行业标准】 皮件带类产品动态耐折试验方法
本网站 发布时间:
2021-07-18 20:04:05
- QB∕T5246-2018
- 现行
标准号:
QB∕T 5246-2018
标准名称:
皮件带类产品动态耐折试验方法
标准类别:
轻工行业标准(QB)
标准状态:
现行出版语种:
简体中文下载格式:
.rar .pdf下载大小:

部分标准内容:
ICS59.140.35
分类号:Y48
备案号:63716-2018

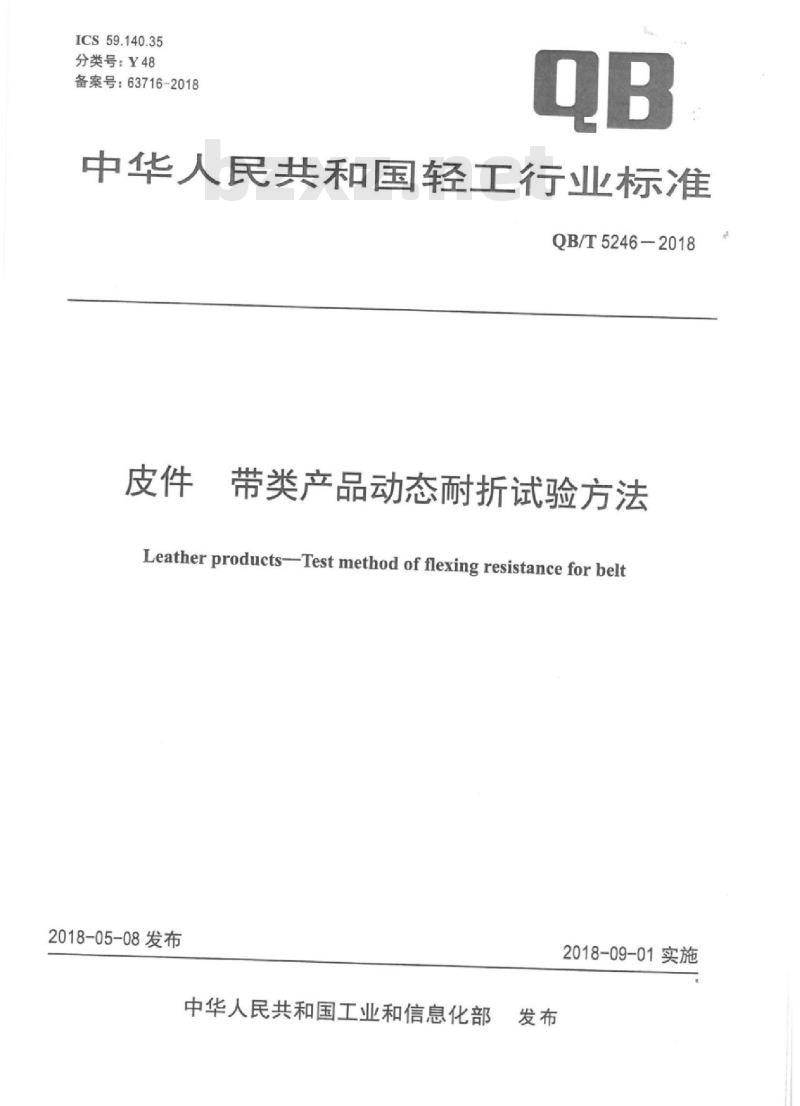

中华人民共和国轻工行业标准
QB/T5246-2018
带类产品动态耐折试验方法
Leather products-Test method of flexing resistance for belt2018-05-08发布
中华人民共和国工业和信息化部发布
2018-09-01实施

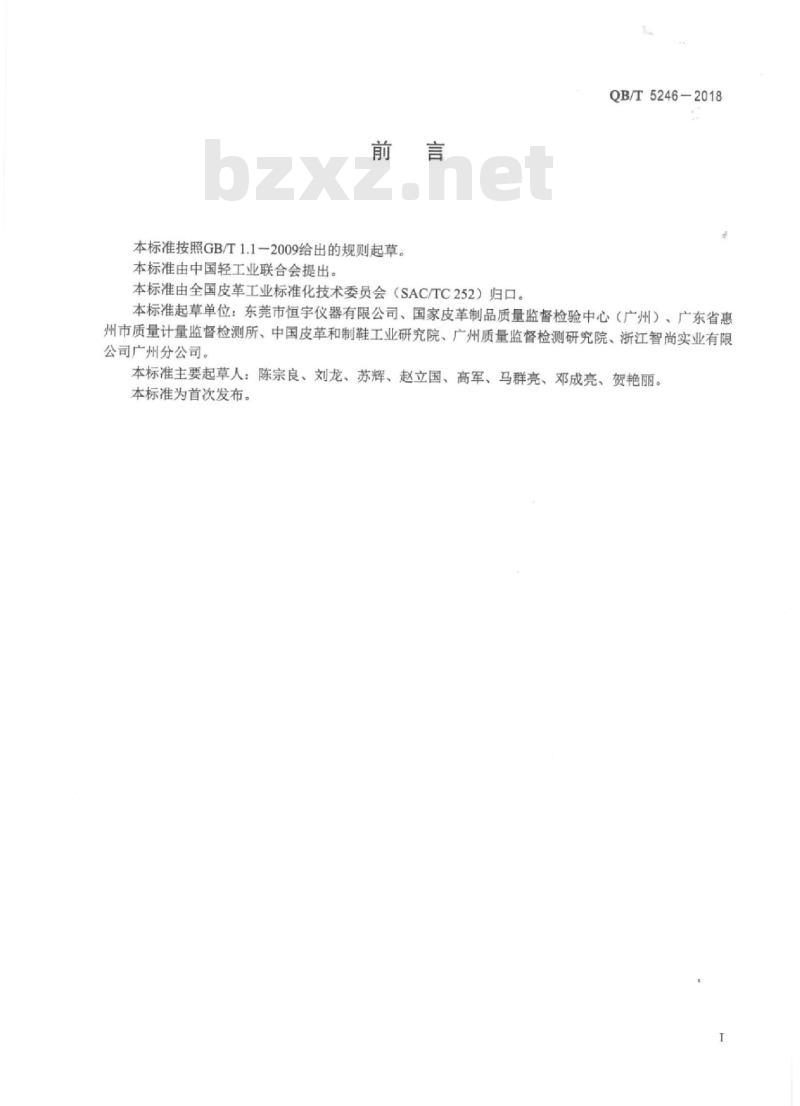

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T5246-2018
本标准由全国皮革工业标准化技术委员会(SAC/TC252)归口。本标准起草单位:东莞市恒宇仪器有限公司、国家皮革制品质量监督检验中心(广州)、广东省惠州市质量计量监督检测所、中国皮革和制鞋工业研究院、广州质量监督检测研究院、浙江智尚实业有限公司广州分公司。免费标准下载网bzxz
本标准主要起草人:陈宗良、刘龙、苏辉、赵立国、高军、马群亮、邓成亮、贺艳丽。本标准为首次发布。

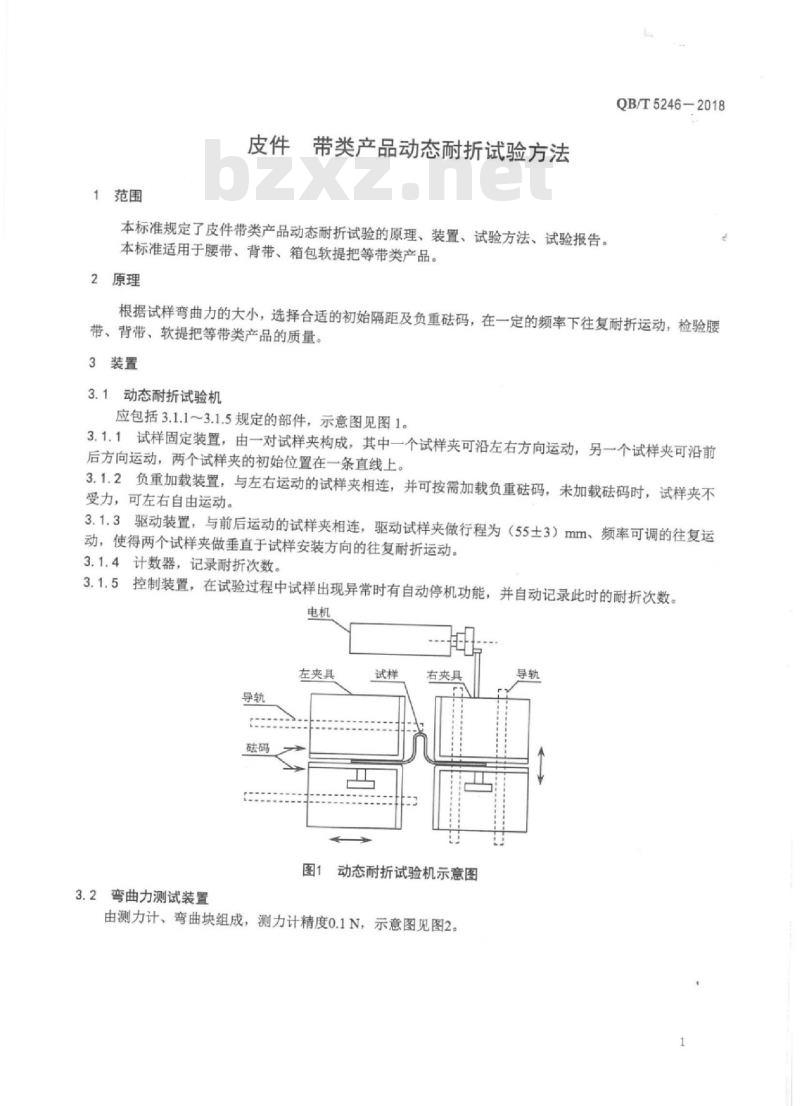

1范围
皮件带类产品动态耐折试验方法本标准规定了皮件带类产品动态耐折试验的原理、装置、试验方法、试验报告。本标准适用于腰带、背带、箱包软提把等带类产品。2原理
QB/T5246—2018
根据试样弯曲力的大小,选择合适的初始隔距及负重码,在一定的频率下往复耐折运动,检验腰带、背带、软提把等带类产品的质量。3装置
动态耐折试验机
应包括3.1.1~3.1.5规定的部件,示意图见图1。3.1.1试样固定装置,由一对试样夹构成,其中一个试样夹可沿左右方向运动,另一个试样夹可沿前后方向运动,两个试样夹的初始位置在一条直线上。3.1.2负重加载装置,与左右运动的试样夹相连,并可按需加载负重码,未加载码时,试样夹不受力,可左右自由运动。
3.1.3驱动装置,与前后运动的试样夹相连,驱动试样夹做行程为(55土3)mm、频率可调的往复运动,使得两个试样夹做垂直于试样安装方向的往复耐折运动。3.1.4计数器,记录耐折次数。
3.1.5控制装置,在试验过程中试样出现异常时有自动停机功能,并自动记录此时的耐折次数。电机
左夹具
右夹具
图1动态耐折试验机示意图

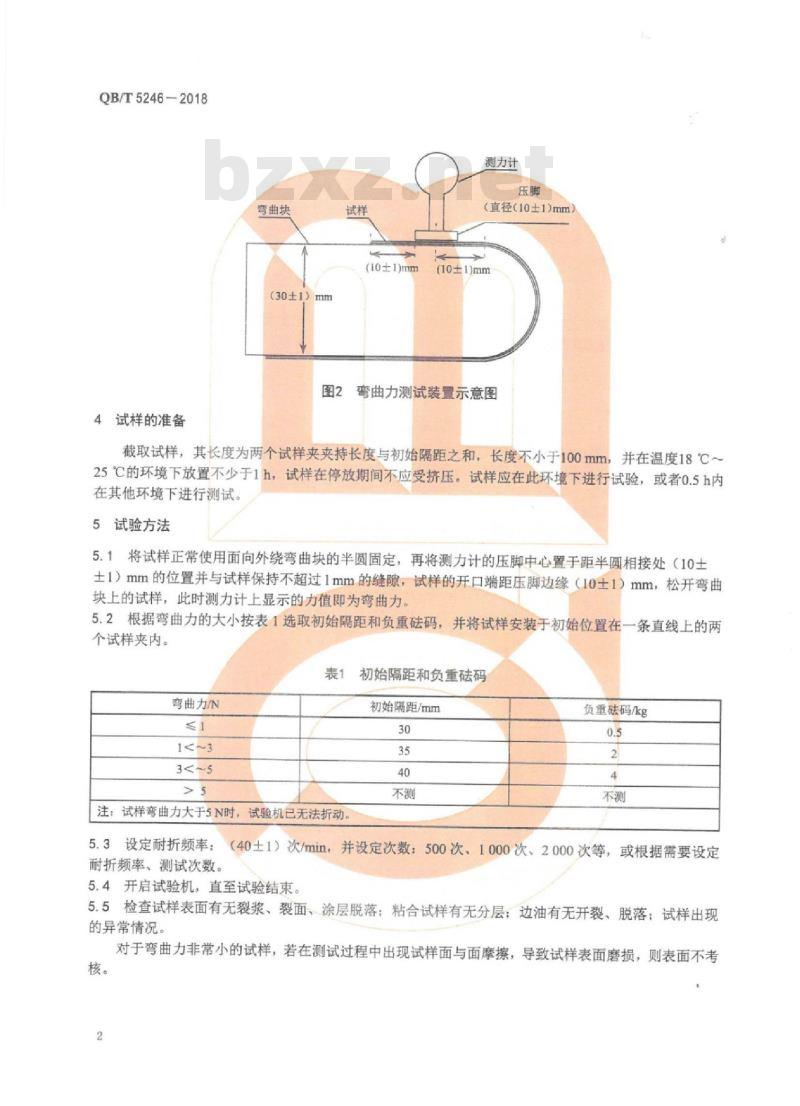

3.2弯曲力测试装置
由测力计、弯曲块组成,测力计精度0.1N,示意图见图2。导轨
QB/T5246—2018
4试样的准备
弯曲块
(30±1)mm
(10±1)mm
测力计
(直径(10±1)mm)
(10±Dmm
2弯曲力测试装置示意图
截取试样,其长度为两个试样夹夹持长度与初始隔距之和,长度不小于100mm,并在温度18℃~25℃的环境下放置不少于1h,试样在停放期间不应受挤压。试样应在此环境下进行试验,或者0.5h内在其他环境下进行测试。
5试验方法
5.1将试样正常使用面向外绕弯曲块的半圆固定,再将测力计的压脚中心置于距半圆相接处(10土土1)mm的位置并与试样保持不超过1mm的缝隙,试样的开口端距压脚边缘(10土1)mm,松开弯曲块上的试样,此时测力计上显示的力值即为弯曲力5.2根据弯曲力的大小按表1选取初始隔距和负重码,并将试样安装于初始位置在一条直线上的两个试样夹内。
初始隔距和负重磁码
弯曲力/N
3≤~5
注:试样弯曲力大于5N时,试验机已无法折动。5.3设定耐折频率;
耐折频率、测试次数。
初始隔距/mm
负重砖码/kg
(40±1)次/min,并设定次数:500次、1000次、2000次等,或根据需要设定5.4开启试验机,直至试验结束。5.5检查试样表面有无裂浆、裂面、涂层脱落;粘合试样有无分层:边油有无开裂、脱落:试样出现的异常情况。
对于弯曲力非常小的试样,若在测试过程中出现试样面与面摩擦,导致试样表面磨损,则表面不考试验报告

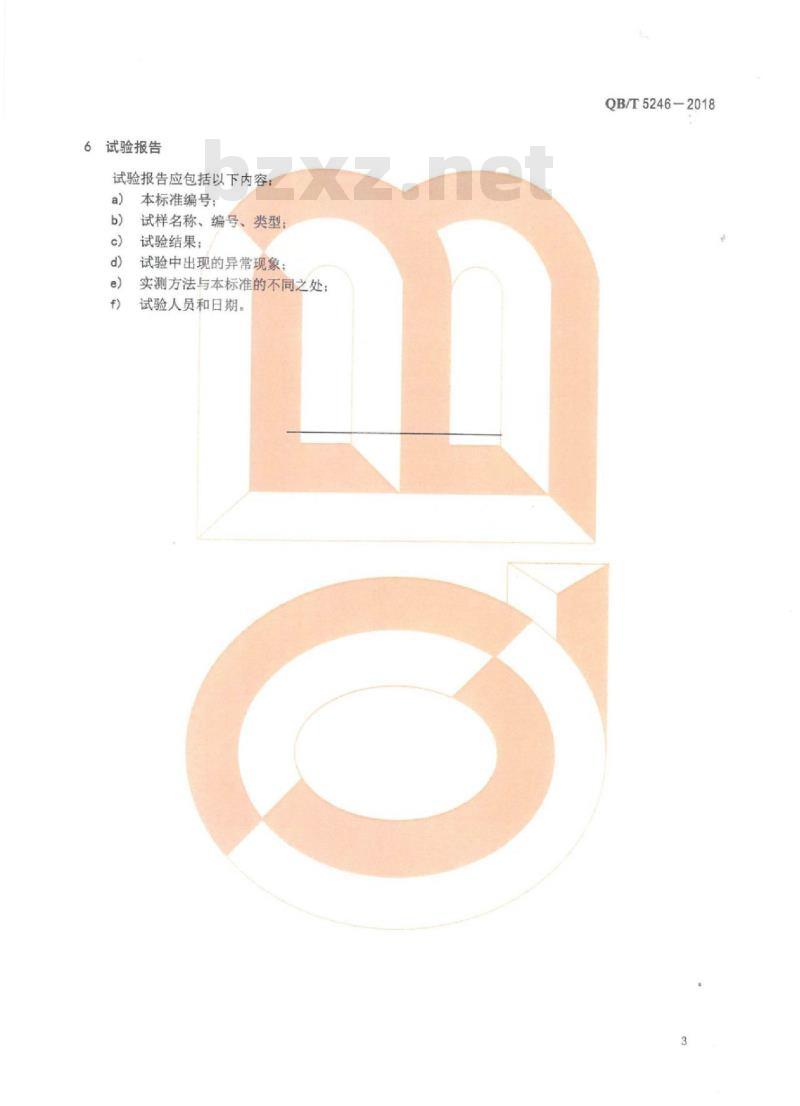

试验报告应包括以下内容:
本标准编号:
试样名称、编号、类型
试验结果;
试验中出现的异常现象:
实测方法与本标准的不同之处:试验人员和日期。
QB/T5246-2018
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
