【轻工行业标准(QB)】 箱包五金配件箱走轮

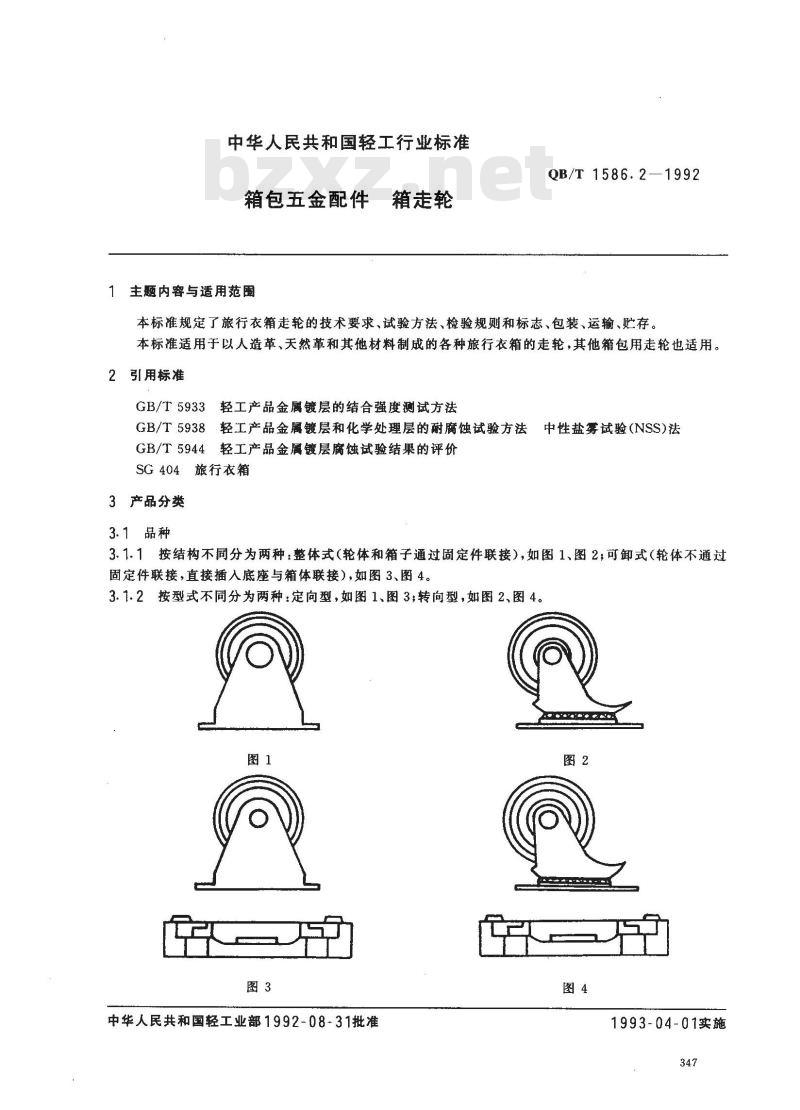

中华人民共和国轻工行业标准
箱包五金配件
主题内容与适用范围
箱走轮
QB/T 1586.2—1992
本标准规定了旅行衣箱走轮的技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于以人造革、天然革和其他材料制成的各种旅行衣箱的走轮，其他箱包用走轮也适用。2 引用标准
轻工产品金属镀层的结合强度测试方法GB/T5933
GB/T 5938
轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法GB/T5944轻工产品金属镀层腐蚀试验结果的评价SG404旅行衣箱
3产品分类
3.1品种
3.1.1按结构不同分为两种：整体式（轮体和箱子通过固定件联接），如图1、图2；可卸式（轮体不通过固定件联接，直接插入底座与箱体联接），如图3、图4。3.1.2按型式不同分为两种：定向型，如图1、图3；转向型，如图2、图4。图1
中华人民共和国轻工业部1992-08-31批准图2
1993-04-01实施

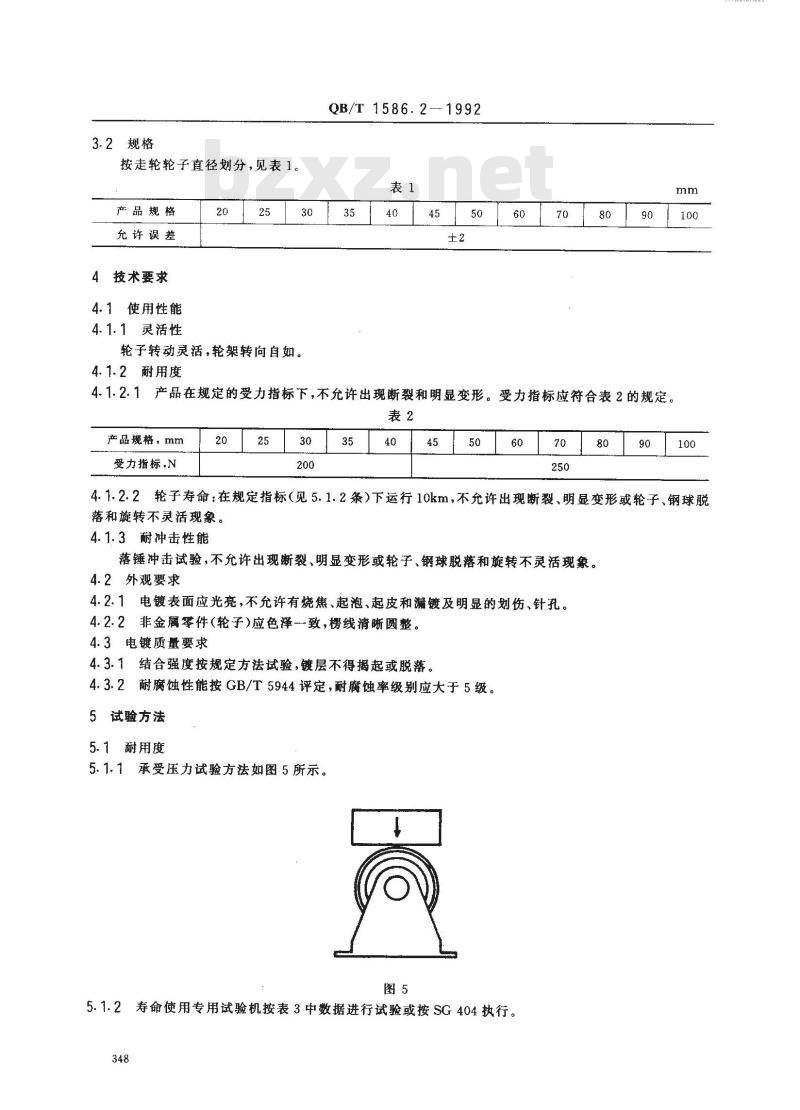

3.2规格
按走轮轮子直径划分，见表1。
产品规格
充许误差
4技术要求
4.1使用性能
4.1.1灵活性
轮子转动灵活，轮架转向自如。4.1.2耐用度bzxZ.net
QB/T1586.2—1992
4.1.2.1产品在规定的受力指标下，不允许出现断裂和明显变形。受力指标应符合表2的规定。表2
产品规格，mm
受力指标,N
4.1.2.2轮子寿命：在规定指标（见5.1.2条）下运行10km，不允许出现断裂、明显变形或轮子、钢球脱落和旋转不灵活现象。
4. 1. 3耐冲击性能
落锤冲击试验，不允许出现断裂、明显变形或轮子、钢球脱落和旋转不灵活现象。4.2外观要求
4.2.1电镀表面应光亮，不允许有烧焦、起泡、起皮和漏镀及明显的划伤、针孔。4.2.2非金属零件（轮子）应色泽致，榜楞线清晰圆整4.3电镀质量要求
4.3.1结合强度按规定方法试验，镀层不得揭起或脱落。4.3.2耐腐蚀性能按GB/T5944评定，耐腐蚀率级别应大于5级。5试验方法
5.1耐用度
5.1.1承受压力试验方法如图5所示。图5
5.1.2寿命使用专用试验机按表3中数据进行试验或按SG404执行。348
KANKAa
规格，mm
45~100
QB/T1586.2—1992
负重，kg
运转速度，km/h
每运转2km，间歇10min

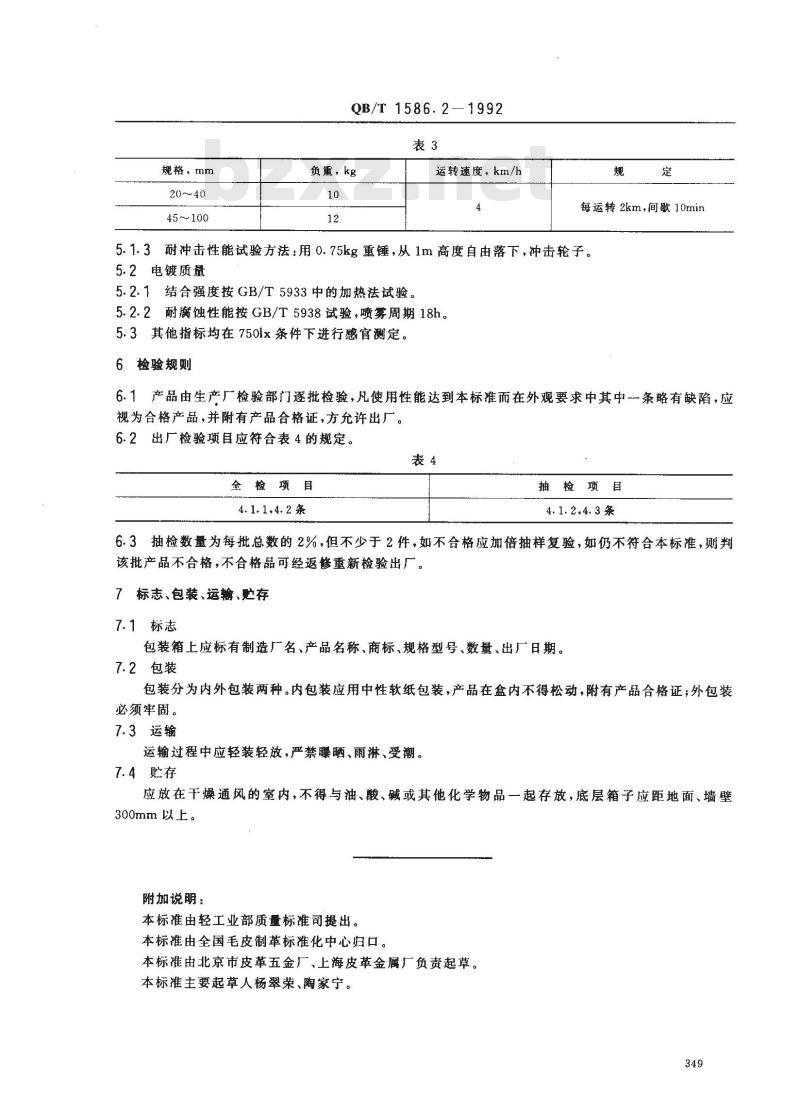

5.1.3耐冲击性能试验方法：用0.75kg重锤，从1m高度自由落下，冲击轮子。5.2电镀质量
5.2.1结合强度按GB/T5933中的加热法试验。5.2.2耐腐蚀性能按GB/T5938试验，喷雾周期18h。5.3其他指标均在750lx条件下进行感官测定。6检验规则
6.1产品由生产厂检验部门逐批检验，凡使用性能达到本标准而在外观要求中其中一条略有缺陷，应视为合格产品，并附有产品合格证，方允许出厂。6.2出厂检验项目应符合表4的规定。表4
全检项目
4.1.1,4.2条
抽检项目
4.1.2.4.3条
6.3抽检数量为每批总数的2%，但不少于2件，如不合格应加倍抽样复验，如仍不符合本标准，则判该批产品不合格，不合格品可经返修重新检验出厂。7标志、包装、运输、存
7.1标志
包装箱上应标有制造厂名、产品名称、商标、规格型号、数量、出厂日期。7.2包装
包装分为内外包装两种。内包装应用中性软纸包装，产品在盒内不得松动，附有产品合格证；外包装必须牢固。
7.3运输
运输过程中应轻装轻放，严禁晒、雨淋、受潮。7.4贮存
应放在干燥通风的室内，不得与油、酸、碱或其他化学物品一起存放，底层箱子应距地面、墙壁300mm以上。
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。本标准由北京市皮革五金厂、上海皮革金属厂负责起草。本标准主要起草人杨翠荣、陶家宁。349
