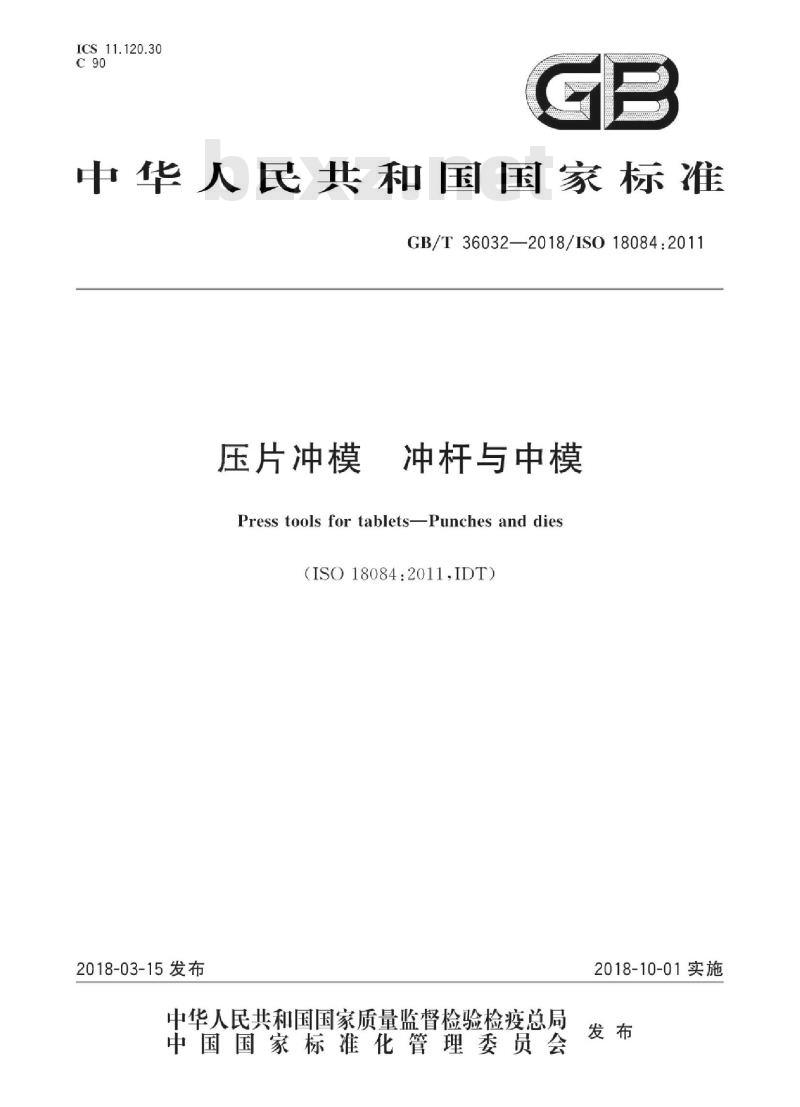

【国家标准】 压片冲模 冲杆与中模

ICS11.120.30
中华人民共和国国家标准
GB/T36032—2018/ISO18084:2011压片冲模
冲杆与中模
Press tools for tabletsPunches and dies(ISO18084:2011.IDT)
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

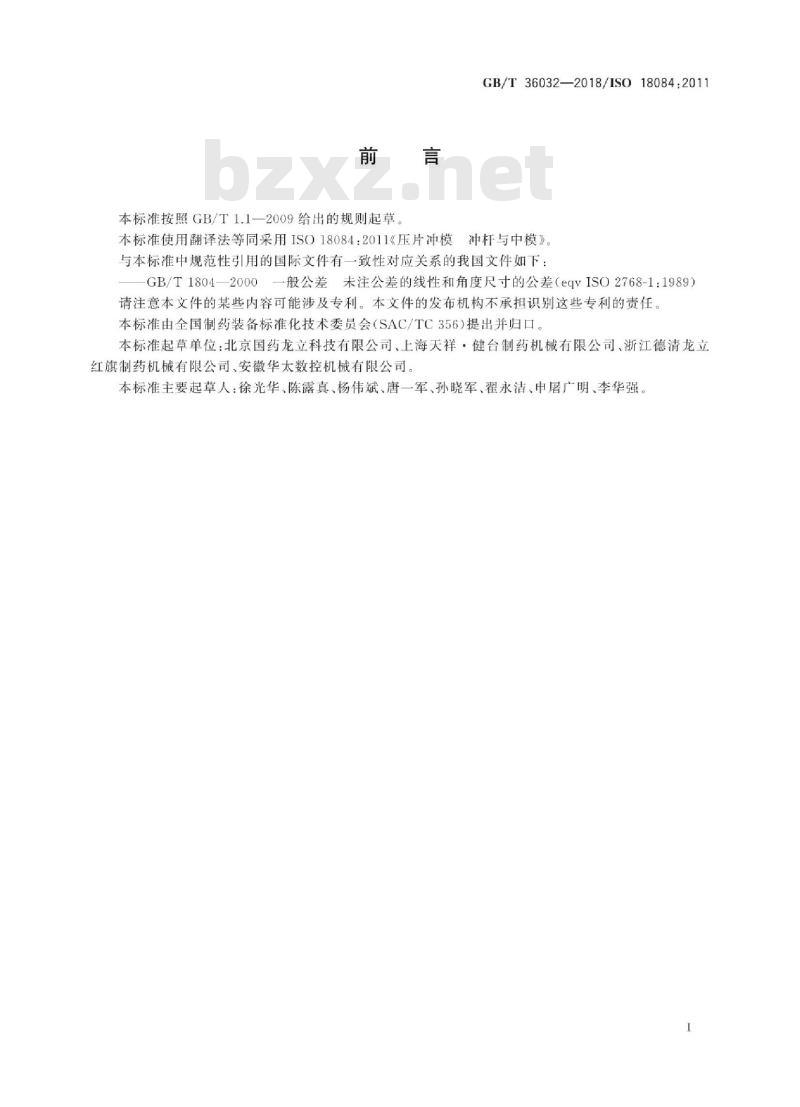

本标准按照GB/T1.1—2009给出的规则起草GB/T36032—2018/ISO018084:2011本标准使用翻译法等同采用ISO18084：2011《压片冲模冲杆与中模》。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差（eqVISO2768-1：1989）请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由全国制药装备标准化技术委员会（SAC/TC356）提出并归口。本标准起草单位：北京国药龙立科技有限公司、上海天祥·健台制药机械有限公司、浙江德清龙立红旗制药机械有限公司、安徽华太数控机械有限公司。本标准主要起草人：徐光华、陈露真、杨伟斌、唐一军、孙晓军、翟永洁、申屠广明、李华强。iiiKAoNikAca

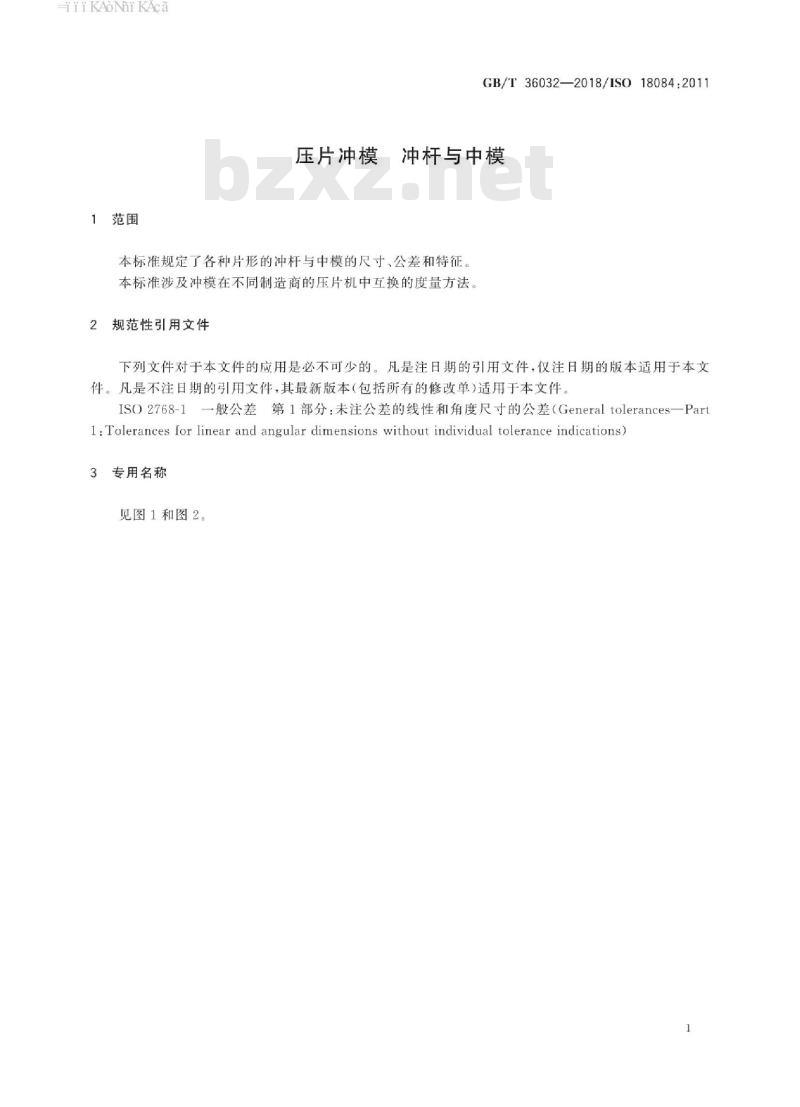

1范围
GB/T36032—2018/ISO18084:2011压片冲模
冲杆与中模
本标准规定了各种片形的冲杆与中模的尺寸、公差和特征。本标准涉及冲模在不同制造商的压片机中互换的度量方法2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件ISO2768-1一般公差第1部分：未注公差的线性和角度尺寸的公差（Generaltolerances一Partl:Tolerances for linear and angular dimensions without individual tolerance indications)3
专用名称
见图1和图2。
iiKANiKAca
GB/T36032—2018/ISO18084:201133（A向）
说明：
-上冲杆：
下冲杆；
中模；
导向键；
键槽；
冲头；
冲身与冲头间倒角：
片形深度：
片形面；
过渡界面；下载标准就来标准下载网
中模端面；
中模孔；
中模凹槽；
护肩；
倒角或倒圆角；
中模外径；
片形外侧面：
冲头非工作面：
冲头与冲身间圆角；
冲头工作长度：
冲杆总长度；
冲身；
冲杆工作长度；
冲身与冲尾颈部间圆角；
图1冲模专用名称
冲尾颈部与冲尾内锥面间圆角；冲尾内锥面：
冲尾颈部：
冲尾：
冲尾直径；
冲尾外球面：
冲尾端面：
导向键定位角：
上冲杆导向键定位：
片形界面。
iiiKAoNiKAca
说明：
冲杆；
冲杆总长度；
冲杆工作长度；
片形深度；
实际片形面圆弧；
名义片形面圆弧；
片形界面；
冲头直径。
尺寸和公差
4.1冲杆
上冲杆
无键上冲杆
GB/T36032—2018/IS018084:2011图2冲头片形面专用名称
无键上冲杆的尺寸和公差应符合图3和表1的规定，冲尾的尺寸和公差应符合附录A的规定。2有键上冲杆
有键上冲杆的尺寸和公差应符合图4和表1的规定，冲尾的尺寸和公差应符合附录A的规定。3
iiKANiKAca
GB/T36032—2018/ISO18084:20110.054
1000-9）
说明：
集尘杯部位。
。D、R和（133.6一f）士0.01的值应由用户决定。PD
b片形面和片形界面的表面应抛光为镜面（即0.025um≤Ra≤0.10um）。片形界面（见图2中第7项）宜根据D和片形尺寸取不同值：当D<5时，则为0.05；
当5≤D<20时，则为0.1：
当D≥20时，则为0.2
d异型冲模冲头所有尺寸的公差宜符合最大尺寸的7。L值应根据制造商和用户协议确定。f值应根据制造商和用户协议确定图3无键上冲杆
尺寸单位为毫米
表面粗糙度单位为微米
未注公差：ISO2768-m
-iiKAoNiKAca
说明：
集尘杯部位。
100（-9
D、R和133.6一f）0.01的值应由用户决定，%
pof7Hd
GB/T36032—2018/ISO18084:2011尺寸单位为毫米
表面粗糙度单位为微米
未注公差：ISO2768-m
b片形面和片形界面的表面应抛光为镜面（即0.025um≤Ra≤0.10μm）。。片形界面（见图2中第7项）宜根据D和片形尺寸取不同值：当D~5时，则为0.05；
当5≤D<20时，则为0.1：
当D2≥20时，则为0.2。
d异型冲模冲头所有尺寸的公差宜符合最大尺寸的f7。L值应根据制造商和用户协议确定。f值应根据制造商和用户协议确定。图4有键上冲杆
GB/T36032—2018/IS018084:2011D
下冲杆
无键下冲杆
上冲杆尺寸
单位为毫米
无键下冲杆的尺寸和公差应符合图5和表2的规定，冲尾的尺寸和公差应符合附录A的规定。4.1.2.2
有键下冲杆
有键下冲杆的尺寸和公差应符合图6和表2的规定，冲尾的尺寸和公差应符合附录A的规定6
90+ 62
D、R和（133.6一f）土0.01的值应由用户决定。D
GB/T36032—2018/ISO18084:2011尺寸单位为毫米
表面粗糙度单位为微米
未注公差：ISO2768-m
#100（/-966）
b片形面和片形界面的表面应抛光为镜面（即0.025um≤Ra≤0.10um）。片形界面（见图2中第7项）宜根据D和片形尺寸取不同值：当D<5时，则为0.05：
当5≤D<20时，则为0.1；
当D≥20时，则为0.2。
d异型冲模冲头所有尺寸的公差宜符合最大尺寸的7。“L值应根据制造商和用户协议确定。f值应根据制造商和用户协议确定。R1值随冲头直径D和片形的不同而变化。图5无键下冲杆
GB/T36032—2018/ISO18084:201188
D、R和(133.6一f)士0.01的值应由用户决定。OD
b片形面和片形界面的表面应抛光为镜面（即0.025μm当5≤D<20时，则为0.1；
当D≥20时，则为0.2。
d异型冲模冲头所有尺寸的公差宜符合最大尺寸的f7L值应根据制造商和用户协议确定。「工值应根据制造商和用户协议确定。Ri值随冲头直径D和片形的不同而变化图6有键下冲杆
尺寸单位为毫米
表面粗糙度单位为微米
未注公差：ISO2768-m
