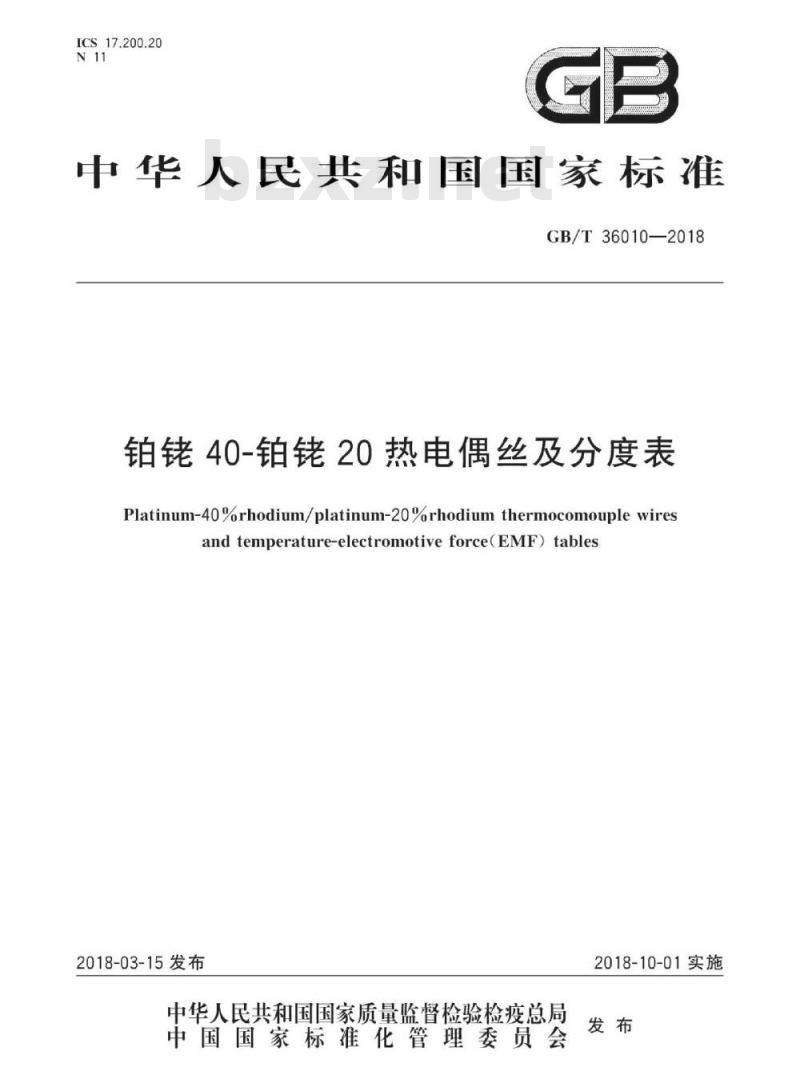

【国家标准】 铂铑40-铂铑20热电偶丝及分度表

ICS17.200.20
中华人民共和国国家标准
GB/T36010—2018
铂40-铂20热电偶丝及分度表
Platinum-40%rhodium/platinum-2o%rhodiumthermocomouplewiresand temperature-electromotive force(EMF)tables2018-03-15发布下载标准就来标准下载网
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-10-01实施

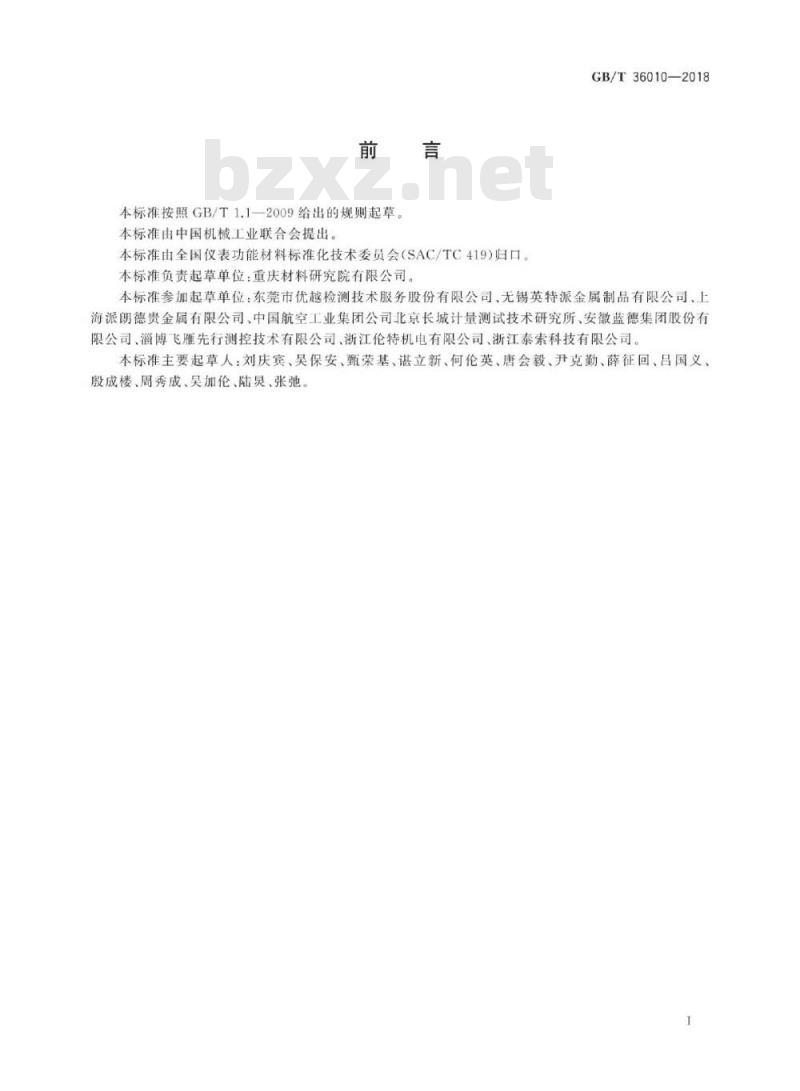

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。本标准负责起草单位：重庆材料研究院有限公司。GB/T36010—2018
本标准参加起草单位：东莞市优越检测技术服务股份有限公司、无锡英特派金属制品有限公司，上海派朗德贵金属有限公司、中国航空工业集团公司北京长城计量测试技术研究所、安徽蓝德集团股份有限公司、淄博飞雁先行测控技术有限公司、浙江伦特机电有限公司、浙江泰索科技有限公司。本标准主要起草人：刘庆宾、吴保安、甄荣基、谌立新、何伦英、唐会毅、升克勤、薛征回、吕国义、般成楼、周秀成、吴加伦、陆灵，张弛。1
TTiKAONIKAca

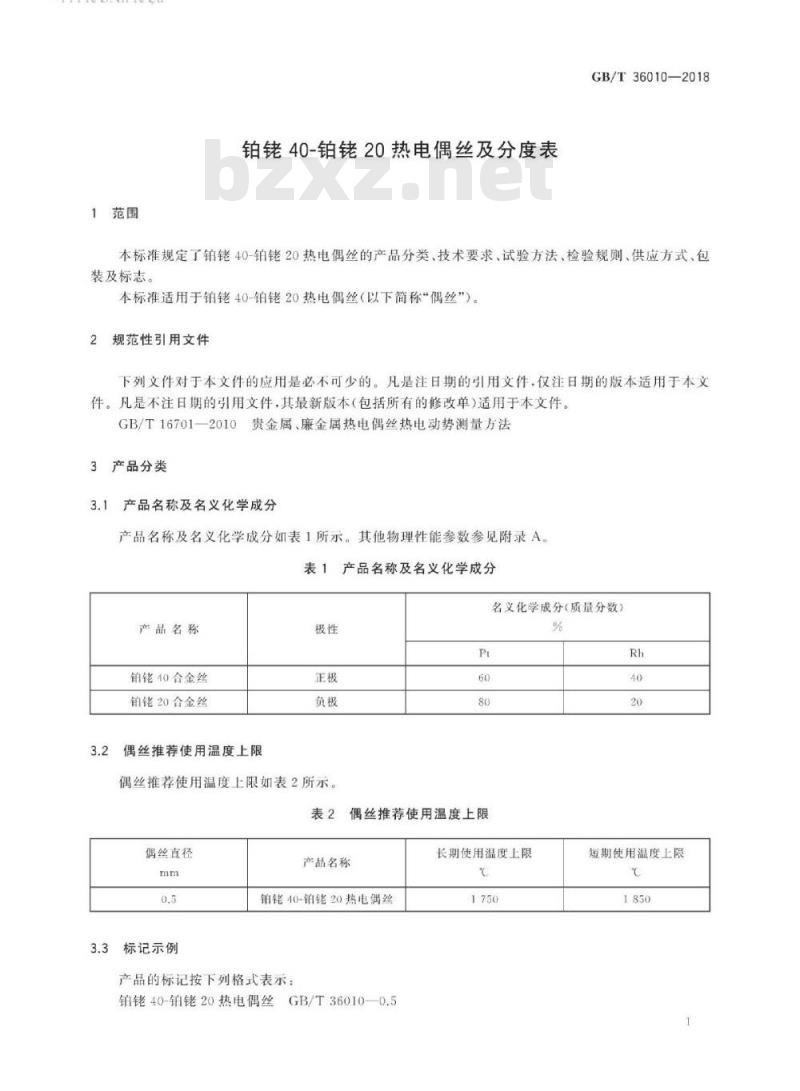

1范围
铂40-铂20热电偶丝及分度表
GB/T36010—2018
本标准规定了铂40-铂20热电偶丝的产品分类，技术要求、试验方法、检验规则、供应方式、包装及标志。
本标准适用于铂40-铂20热电偶丝（以下简称“偶丝”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16701一2010贵金属、廉金属热电偶丝热电动势测量方法3产品分类
产品名称及名义化学成分
产品名称及名义化学成分如表1所示。其他物理性能参数参见附录A。表1产品名称及名义化学成分
名义化学成分（质量分数）
产品名称
铂佬40合金丝
铂佬20合金丝
偶丝推荐使用温度上限
偶丝推荐使用温度上限如表2所示。Pt
偶丝推荐使用温度上限
偶丝直径
3.3标记示例
产品名称
销40-铂轮20热电偶丝
产品的标记按下列格式表示：
铂40-铂20热电偶丝
GB/T36010-0.5
长期使用温度上限
短期使用温度上限
KAONiKAca
GB/T36010—2018
标记中各要素的含义如下：
铂40-铂20热电偶丝
技术要求
表面质量
产品名称；
偶丝直径。
偶丝表面应颜色均勾、平整、光洁、无油污、折叠、裂纹、毛刺及夹层。允许有不超过直径极限偏差的细小划痕和凹陷及个别暗色斑点。4.2
偶丝的直径及极限偏差应符合表3的规定。偶丝的圆度应不超过直径的极限偏差。表3
偶丝直径及极限偏差
偶丝直径
不均匀热电动势
充许偏差
单位为毫米
当参考端温度为0℃，检测端温度为表4规定的温度时，每卷（盘）偶丝的不均勾热电动势应不超过表4的规定。
产品名称
铂佬40合金丝
铂20合金丝
热电动势
偶丝不均匀热电动势
检测端温度
不均匀热电动势
由偶丝构成的热电偶，当参考端温度为0时，在主要温度点的热电动势率、热电偶分度表见附录B，热电动势标称值及允差应符合表5的规定。表5
检测端温度
铂40-铂20热电偶热电动势及充差热电动势标称值
热电动势
热电动势范围
502~508
674~682
879-889
1118~1130
TiiKAoNKAca
检测端温度
1064.18（金点）
1084.62（铜点）
1554.8（钯点）
1768.1（铂点）
稳定性
热电动势标称值
表5（续）
热电动势
GB/T36010—2018
热电动势范围
1390~1406
1582~1598
1646-1664
1695~1713
2030~2052
2397-2423
2793-2823
32133245
3451~3487
36513689
41014141
4406~4456
4550~4600
4774~4826
由偶丝构成的热电偶，在空气中按表6规定的使用温度连续使用200h，在规定温度点的热电动势变化的绝对值应不超过表6的规定。表6
产品名称
铂40-销20热电偶
试验方法
表面质量
使用温度
热电偶稳定性
检测温度
表面质量用目视检查或满足要求的检测设备检测尺寸
热电动势变化
相当于温度值
偶丝的直径和圆度用微米级千分尺在偶丝的同一截面两个垂直的方向上进行检测，每卷（盘）偶丝至少应检测3个不同部位。
TTIKAONIKAca
GB/T36010—2018
5.3不均匀热电动势
将一卷（盘）偶丝清洗、退火处理后，采用同名极比较法进行连续不均勾热电动势检测，检测温度为1200℃：热电动势的最大差值为该卷（盘）偶丝的不均匀热电动势。5.4热电动势
检测温度
热电动势检测温度应符合表7的规定。表7热电动势检测温度
产品名称
铂佬40-铂佬20热电偶
5.4.21200℃、1500℃热电动势
检测温度
1200,1500,1768.1
1200℃、1500℃热电动势检测按GB/T16701—2010中第5章规定的方法进行。5.4.31768.1℃热电动势（熔丝法）5.4.3.1
熔丝采用纯度不低于99.99%的铂丝，试样制备按照GB/T16701一2010中5.5规定的方法进行。
待热电偶检定炉炉温升至1500℃时，将被检热电偶检测端插入炉体中间位置，将被检热电偶的参考端与测试导线绞接在一起，插人已置于冰点器内盛有酒精的小玻璃试管内，使试管参考端处于0℃。试管插人深度应不小于150mm，酒精高度应不小于30mm。5.4.3.3在熔丝熔化前5℃~10℃.将升温速度控制在2℃/min~6℃/min.并开始检测热电动势.每隔15s记录一个读数，直到熔丝熔化。5.4.3.4降低炉温，减小加热电流0.5A，缓慢取出试样，将工作端剪去50mm~60mm后，重新绕制熔丝。
重复上述5.4.3.1~5.4.3.4的检测步骤3次，取平均值。5.5稳定性
试样按GB/T16701-2010中第5章规定的方法检测1500℃的热电动势后。将铂40-铂佬20热电偶放进1500℃土20℃的高温管状炉内保温200h.取出，放入检定炉中再次检测1500℃的热电动势值.铂40-铂20热电偶保温前后在1500℃的热电动势差值为稳定性值。6检验规则
检验分类
产品检验分为出厂检验和型式检验。检验项目见表8。4
TTiKAONIKAca
表面质量
不均匀热电动势
热电动势
稳定性
注：·：必检项目；：不检项目。6.2
出厂检验
技术要求
表8检验项目
试验方法
偶丝应经出厂检验合格并附有产品合格证，方可出厂。型式检验
有下列情况之一时，一般应进行型式检验：a)
新产品或老产品转厂生产的试制定型鉴定；正常生产后，如原材料、工艺有较大改变时：正常生产时，每年应不少于一次检验：产品长期停产后.恢复生产时：
出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验的要求时。6.4抽样规则
出厂检验项目
GB/T36010—2018
型式检验项目
出厂检验的热电动势项日应从生产的每卷（盘）偶丝的头尾两端各取1.1m试样进行。表面质6.4.1
量、尺寸和不均匀热电动势3项对整卷（盘）偶丝检验。6.4.2型式检验的热电动势项目应任意抽取正、负极各不少于3卷（盘）的偶丝，在头尾两端各取1.1m试样进行检验。表面质量、尺寸和不均匀热电动势应对整卷（盘)偶丝检验。6.5判定规则
出厂检验时，只要有一项不合格，则判定该卷（盘）产品为不合格产品。6.5.1
6.5.2型式检验时，只要有一项不合格，则应加倍抽样进行全部复验。若仍有一项不合格，则判定型式检验不合格。
供应方式、包装及标志
供应方式
偶丝以加工半硬化状态供应。每卷（盘)偶丝应由一根丝绕成、中间不得有接头。7.2
偶丝应分别绕成卷状或绕在线盘上，绕卷或盘的直径约100mm，每卷偶丝至少拥扎两处，绕盘上的丝头应牢固固定：用防潮材料包装好。5
GB/T36010—2018
每卷（盘）偶丝的标志应包括下列内容：a)
制造厂名称或商标；
产品名称：
产品编号：
尺寸规格或标记；
每卷（盘）偶丝的毛质量和净质量；出厂日期。
每卷（盘）偶丝的产品质量合格证上应标明：制造厂名或商标；
产品名称：
产品编号：
尺寸规格或标记；
产品执行标准编号：
每卷（盘）偶丝的毛质量和净质量；出广日期。
附录A
(资料性附录）
热电偶合金丝的物理参数
热电偶合金丝的物理参数如表A.1所示。表A.1
熔点/℃
密度/（g/cm）
热电偶合金丝的物理参数
铂佬40合金丝
每米偶丝质量（g0.5mm）/g
在20℃时的电阻率/（2·cm）
在0℃1200℃范围内平均电阻温度系数/（×10-/℃）室温抗拉强度/MPa
伸长率（L=100mm）/%
GB/T36010—2018
铂佬20合金丝
GB/T36010—2018
附录B
（规范性附录）
热电偶在主要温度点的热电动势铂40-铂20热电偶在主要温度点的热电动势率（塞贝克系数S）如表B.1所示。表B.1
注：参考端温度为0℃.
铂佬40-铂佬20热电偶在主要温度点的热电动势率温度
铂40-铂佬20热电偶分度表由式（B.1）给出E(t)
式中系数为：
温度范围
0℃~951.7℃
co=0.0000000
Ci3.6246289X10-1
C3.9360320X10-1
ca=4.2594137×10-1
,=1.0382985X10
cs=1.5406939X10-12
c.=1.0033974X10-15
c，=-2.8497160X10-1
铂40-铂20热电偶分度表如表B.2所示。表B.2
aV/℃
...........
951.7℃~1888℃
Co=-9.1201877X10
C=3.5246931X100
C=-3.9077442×10-3
ca=3.6728697X10-4
c=-1.0824710×10-
cs=11516280X10-
c,=1.2619640X10-17
铂佬40-铂佬20热电偶分度表
热电动势
......(B.1)
