- GB/T 34631-2017 再制造 机械零件剩余寿命评估指南
标准号:
GB/T 34631-2017
标准名称:
再制造 机械零件剩余寿命评估指南
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.rar .pdf下载大小:

部分标准内容:
ICS01.040.25

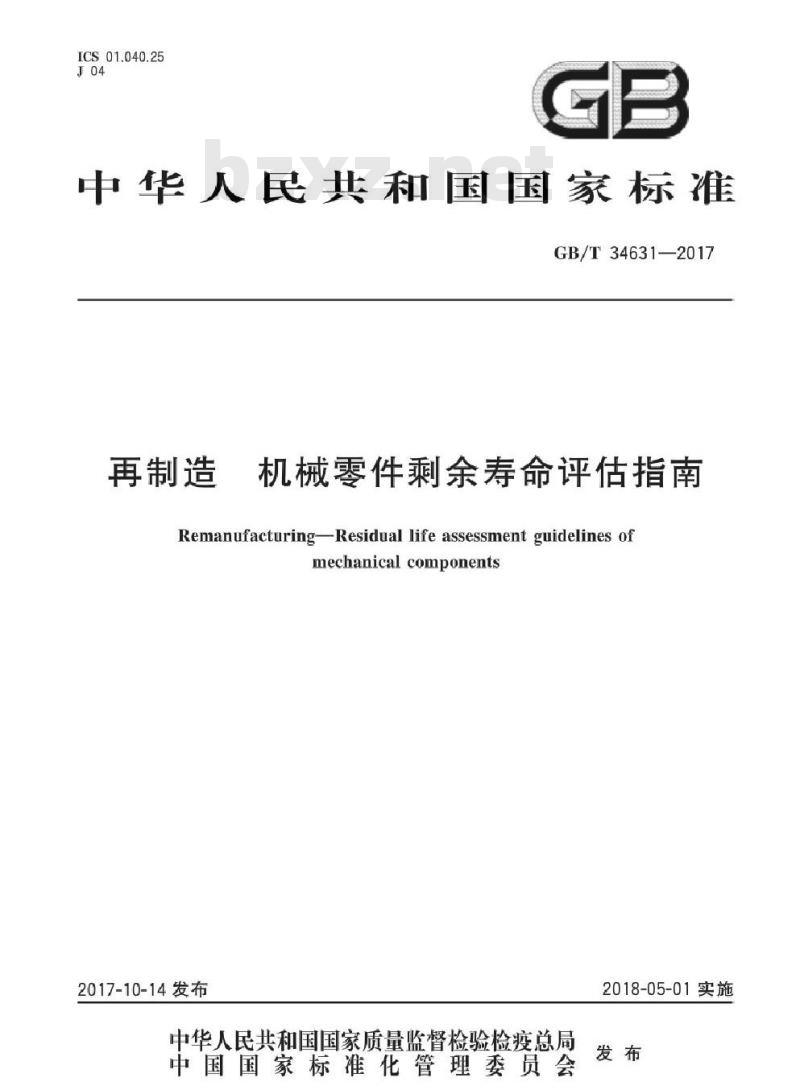

中华人民共和国国家标准
GB/T34631-—2017
再制造
机械零件剩余寿命评估指南
Remanufacturing-Residual life assessment guidelines ofmechanicalcomponents
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施
本标准按照GB/T1,1一2009给出的规则起草本标准由全国绿色制造技术标准化技术委员会(SAC/TC337)提出并归口。GB/T34631—2017
本标准起草单位:装备再制造技术国防科技重点实验室、合肥工业大学、中机生产力促进中心、中国重汽集团济南复强动力有限公司、上海出人境检验检疫局、机械产品再制造国家工程研究中心、中国标准化研究院、泰安市产品质量监督检验所。本标准主要起草人:徐滨土、张伟、董丽虹、史佩京、周新远、李恩重、郑汉东、桑凡、刘渤海、于鹤龙、奚道云、王越仟、王文宇、罗建明、吴益文、刘欢、王海斗、董世运、乔玉林、蔡志海、王秀腾、韩刚、王德伦1范围
再制造机械零件剩余寿命评估指南GB/T34631—2017
本标准规定了再制造前的机械零件剩余寿命评估的基本准则,一般要求和常用的评估方法等。本标准适用于再制造机械零件的剩余寿命评估,其他机械零件的剩余寿命评估可参照本标准执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T28619再制造术语
3术语和定义
GB/T28619界定的以及下列术语和定义适用于本文件。3.1
再制造机械零件剩余寿命residuallifeofremanufacturedmechanicalparts再制造生产中回收的废旧零件所具有的穴余寿命。一部分废旧零件的穴余寿命是由于不等寿设计导致的设计寿命中的未消耗的寿命;另一部分废旧零件的穴余寿命是设计寿命中具有较大的安全系数导致的强度究余。bzxz.net
4再制造剩余寿命评估的基本准则4.1对机械零件剩余寿命评估时应综合考虑其制造、服役及失效形式的影响,应收集机械零件制造工艺、服役状态和故障信息,为剩余寿命评估提供基础数据。4.2对机械零件剩余寿命评估时应确定评估方案,并以该评估方案指导机械零件的再制造生产。建立评估方案时根据实际需要,结合采用有损和无损的评估方法。4.3
4.4评估方案要依据特定评估对象的失效诱因和再次服役的工况要求来确定。4.5再制造生产中进行关键和重要件的剩余寿命评估工作时,优先采用无损检测的方法测定表征该关键和重要件劣化速率的参量。
4.6采用寿命评估方法时应考虑成本和效率。5剩余寿命评估的一般要求
5.1对具有预处理要求的零件,应避免预处理工艺对再制造零件及评估设备造成损伤。5.2寿命评估时再制造零件的存放、周转、安装、调试等,应避免再次损伤。5.3评估设备应符合国家规定的计量要求,保持设备精度稳定。5.4寿命评估人员应进行专门培训。5.5应对寿命评估过程进行记录和存档管理,作为后续处理的依据。iKAONiKAca
GB/T34631—2017
5.6应定期对评估的结果进行评审和反馈,将评审结果作为指导生产质量提升和合理使用的依据。5.7评估后的机械零件应按照不同的评估结果进行标识、存放、处置。6剩余寿命评估的常用方法
6.1评估方法分类
针对机械零件三种典型失效型式:磨损腐蚀和疲劳应采用适宜的剩余寿命评估方法。剩余寿命评估方法分为有损方法和无损方法两种类型,应根据具体对象选择其一或二者兼用。具体检测方法参见附录A。
6.2有损评估方法
有损评估方法包括力学、物理、化学等性能测试评估方法,如强度、硬度、塑形、韧性等指标;也包括磨屑分析、腐蚀产物分析、金相组织、断口形貌等失效痕迹的评估方法。6.3无损评估方法
6.3.1磨损损伤零件无损评估方法发生磨损失效的机械零件,剩余寿命评估时应针对零件磨损量采用满足适当精度要求的无损测试评估方法,获得机械零件的磨损劣化速率。6.3.2腐蚀损伤零件无损评估方法发生腐蚀失效的机械零件,剩余寿命评估建模时应采用化学方法分析腐蚀产物,应针对腐蚀缺陷的深度和长度采用满足适当精度要求的无损测试评估方法,赛得机械零件的腐蚀势化速率。6.3.3疲劳损伤零件无损评估方法发生疲劳失效的机械零件,进行剩余寿命评估应分为两种情形进行。一种是针对疲劳裂纹萌生前的剩余寿命评估,应针对应力应变状态采用满足适当精度要求的无损测试评估方法,另一种是针对疲劳裂纹萌生后的剩余寿命评估,应针对裂纹缺陷或当量裂纹缺陷的位置、长度、深度等采用满足适当精度要求的无损测试评估方法。
7评估结果
根据第6章采用适宜的剩余寿命评估方法,并结合机械零部件的实际使用状态,给出可再制造或报废的结论。
-TKAoNrKAca
检测层次
材料级
零件级
部件级
整机级

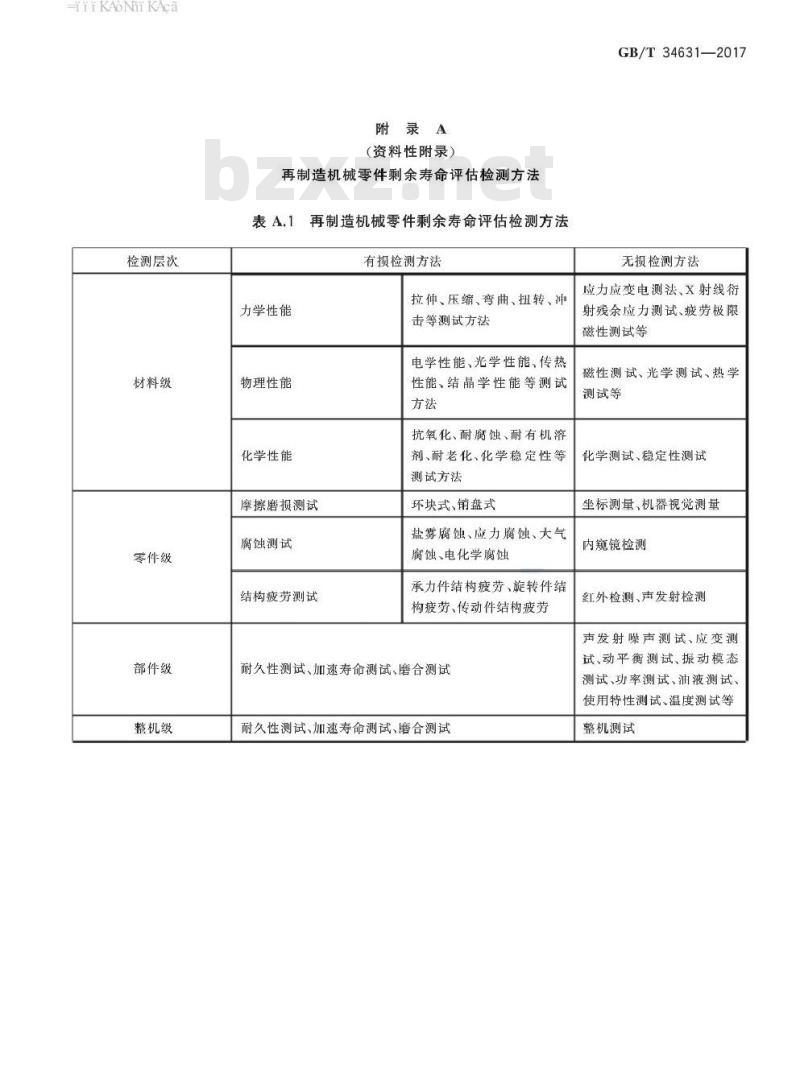

附录A
资料性附录)
再制造机械零件剩余寿命评估检测方法表A,1再制造机械零件剩余寿命评估检测方法有损检测方法
拉伸、压缩、弯曲、扭转、冲
力学性能
物理性能
化学性能
摩擦磨损测试
腐蚀测试
结构疲劳测试
击等测试方法
电学性能、光学性能、传热
性能、结晶学性能等测试
抗氧化、耐腐蚀、耐有机溶
剂、耐老化、化学稳定性等
测试方法
环块式、销盘式
盐雾腐蚀、应力腐蚀、大气
腐蚀、电化学腐蚀
承力件结构疲劳、旋转件结
构疲劳、传动件结构疲劳
耐久性测试、加速寿命测试、磨合测试耐久性测试、加速寿命测试、磨合测试GB/T34631—2017
无损检测方法
应力应变电测法、X射线衍
射残余应力测试、疲劳极限
磁性测试等
磁性测试、光学测试、热学
测试等
化学测试、稳定性测试
坐标测量、机器视觉测量
内窥镜检测
红外检测、声发射检测
声发射噪声测试、应变测
试、动平衡测试、振动模态
测试、功率测试、油液测试、
使用特性测试、温度测试等
整机测试
KAONrKAca
GB/T34631—2017
GB/T12604.5-—2008
GB/T12604.6—2008
GB/T12604.9—2008
GB/T12604.10—2011
GB/T28618—2012
参考文
无损检测术语
无损检测术语
无损检测术语
无损检测术语
机械产品再制造
磁粉检测
涡流检测
红外检测
磁记忆检测
通用技术要求
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
