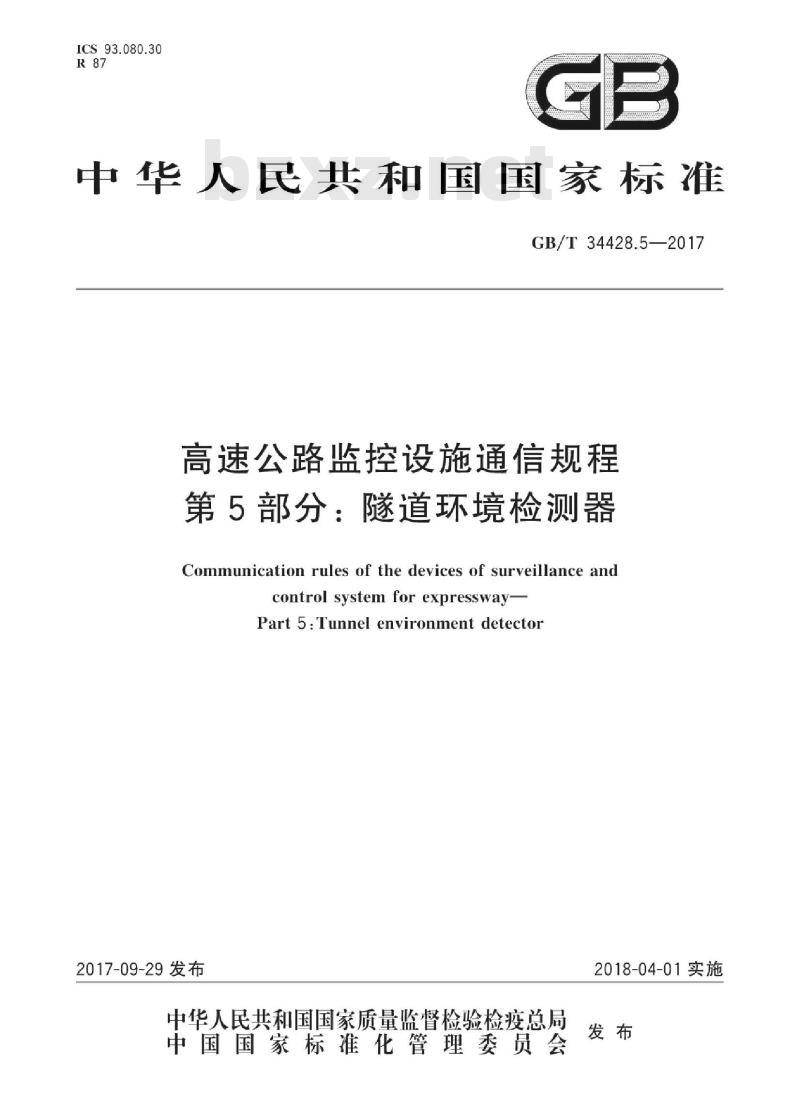

【国家标准】 高速公路监控设施通信规程 第5部分：隧道环境检测器

ICS93.080.30
中华人民共和国国家标准
GB/T34428.5—2017
高速公路监控设施通信规程
第5部分：隧道环境检测器
Communication rules of the devices of surveillance andcontrol systemforexpressway
Part 5:Tunnel environment detector2017-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施
规范性引用文件
术语和定义
通信规程
GB/T34428.5—2017

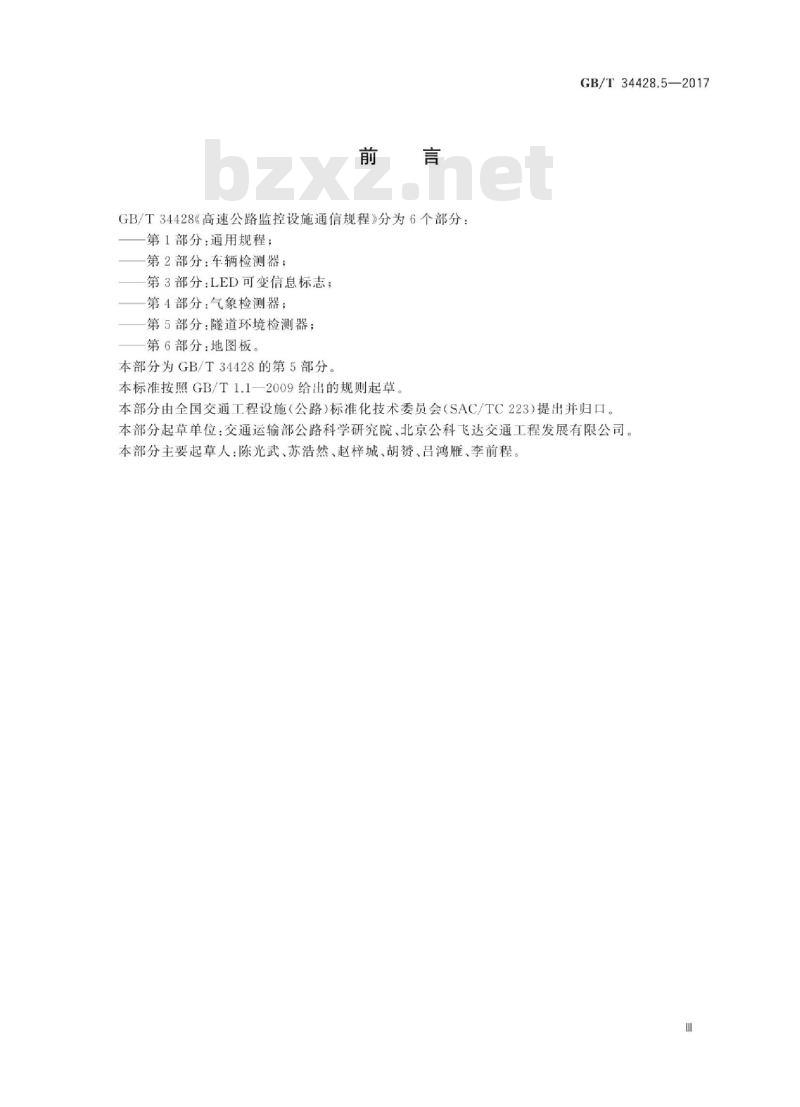

GB/T34428《高速公路监控设施通信规程》分为6个部分：第1部分：通用规程；
第2部分：车辆检测器；
第3部分：LED可变信息标志；
一第4部分：气象检测器；
第5部分：隧道环境检测器；
第6部分：地图板
本部分为GB/T34428的第5部分
本标准按照GB/T1.1—2009给出的规则起草GB/T34428.5—2017
本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、北京公科飞达交通工程发展有限公司。本部分主要起草人：陈光武、苏浩然、赵梓城、胡赞、吕鸿雁、李前程1范围
高速公路监控设施通信规程
第5部分：隧道环境检测器
GB/T34428.5—2017
GB/T34428的本部分规定了用于高速公路监控的隧道环境检测器的术语和定义以及通信规程。本部分适用于高速公路监控系统中的上位机与隧道环境检测器之间的数据通信过程。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T1988信息技术信息交换用七位编码字符集GB/T2311信息技术字符代码结构与扩充技术GB/T11383信息处理信息交换用八位代码结构和编码规则GB/T34428.1一2017高速公路监控设施通信规程第1部分：通用规程3术语和定义
下列术语和定义适用于本文件。3.1
隧道环境指标tunnel environmentindicators在本部分中，环境指标指用于高速公路隧道交通运行的环境参数，包括：一氧化碳浓度、能见度（烟雾浓度）、光亮度、风速风向。3.2
一氧化碳浓度concentrationof carbonmonoxideCO单位体积的空气中含有的一氧化碳浓度，单位：10-”。3.3
能见度衰减系数visibilitydimmingcoefficientVI主要反映环境中的烟雾或粉尘浓度，单位：1/米（1/m）。3.4
光亮度
luminance
光源表面的某一点面元在给定方向上的发光强度与该面元在垂直于该方向的平面上的正射投影面积之比，单位为坎德拉每平方米（cd/m）。一般在隧道内和隧道外各安装一部光强传感器3.5
windspeed and direction
风速风向
TW单位时间内空气移动的水平距离，单位为米每秒（m/s），检测值以取值正/负来代表风向。1
GB/T34428.5—2017
4通信规程
4.1一般要求
4.1.1通信流程，信息分类与编码应符合GB/T34428.1一2017中的要求。4.1.2对于ASCII码编码，信息文电内容采用GB/T1988中规定的编码字符，同时采用按照GB/T11383和GB/T2311规定和扩充的编码图形字符集，本部分仅列出编码的正文部分，标题（HEADING)部分的定义应按照GB/T34428.1一2017的要求。4.1.3对于XML编码，本部分中只列出XML编码的数据部分，包头定义部分应按照GB/T34428.1-2017的要求。
信息分类
隧道环境检测器与上位机之间交换的信息包括以下内容：a)
当前环境综合数据；
当前CO/VI数据；
当前风速风向数据；
当前隧道亮度数据信息；
历史环境数据；
历史CO/VI数据；
历史风速风向数据；
历史隧道亮度数据信息
以上信息类型编码见表1。
表1信息类型编码
信息内容
当前环境综合数据
当前CO/VI数据
当前风速风向数据
当前隧道亮度数据
历史环境综合数据
历史CO/VI数据
历史风速风向数据
历史隧道亮度数据
4.3信息编码
通信控制类型（含义）
2（数据）
2（数据）
2（数据）
2（数据）
2（数据）
2（数据）
2（数据）
2（数据）
当前环境综合数据信息
ASCII码组编码
数据分类（含义）
1（当前数据）
1(当前数据）
1（当前数据）
1（当前数据）
3（历史数据）
3（历史数据）
3（历史数据）
3（历史数据）
当前环境综合数据的ASCII码组正文编码格式见表2。2
设备类型（含义）
23（隧道环境检测器）
23（隧道环境检测器）
23（隧道环境检测器）
23（隧道环境检测器）
23（隧道环境检测器）
23（隧道环境检测器）
23（隧道环境检测器）
23（隧道环境检测器）
扩展分类
一氧化碳浓度
能见度衰减系数
风速风向
隧道内亮度
隧道外亮度
当前环境综合数据一ASCII码组正文编码格式长度(字节)
GB/T34428.5—2017
取当前日期中年份，先传高位，后传低位1~12.取当前日期中的月份
1～31,取当前日期中的日
0～23,取当前时间中的小时
0～59，取当前时间中的分钟
0～59，取当前时间中的秒
单位：10-6
每个数值代表：0.001/米
有符号整数，单位：米/秒（m/s）无符号整数，单位：坎德拉/平方米（cd/m\）无符号整数，单位：坎德拉/平方米（cd/m2）其中，风速风向为有符号整数。其数值为正时，代表隧道中风向与桩号增大方向一致；数值为负时代表隧道中风向与桩号减小方向一致。4.3.1.2
XML编码
XML编码的当前环境数据正文内容如下。(xSelement name=\TEXT\)
(xs:complexType)
(xs:element name=\Tw\type-\xs:Short\/)(xs:elementname-\LI\type=\xs:unsignedShort\/)
《/xs:complexType）
(/xs:element)
风速风向（TW)为有符号整数，数值正负含义与ASCII码组编码中一致。4.3.2当前CO/VI数据
ASCII码组编码
当前CO/VI数据的ASCII码组正文编码格式见表3。3
GB/T34428.5—2017
氧化碳浓度
能见度衰减系数
XML编码
当前CO/VI数据一ASCII码组正文编码格式长度（字节）
XML编码的当前CO/VI数据正文内容如下(xs:element name=\TExT\)

(xs:sequence)
取当前日期中年份，先传高位，后传低位1～12.取当前日期中的月份
1～31,取当前日期中的日
0~~23,取当前时间中的小时
0～59,取当前时间中的分钟
0～59，取当前时间中的秒
单位：10-6
每个数值代表：0.001/米
(xs:element name-\vI\type-\xs:unsignedInt\/>
(/xs:element)
当前风速风向数据信息
ASCII码组编码
当前风速风向数据的ASCII码组正文编码格式见表4。表4
风速风向
当前风速风向数据一ASCII码组正文编码格式长度(字节）
取当前日期中年份，先传高位，后传低位1～12.取当前日期中的月份
1～31.取当前日期中的日
0~23,取当前时间中的小时
0~59.取当前时间中的分钟
0~59.取当前时间中的秒
有符号整数，单位：米/秒（m/s）GB/T34428.5—2017
其中，风速风向为有符号整数。其数值为正时，代表隧道中风向与桩号增大方向一致；数值为负时，代表隧道中风向与桩号减小方向一致。4.3.3.2
XML编码
XML编码的当前环境数据正文内容如下。(xs:complexType)
(xs:sequence)
(/xs:element)
风速风向（TW)为有符号整数，数值正负含义与ASCI码组编码中一致。4.3.4当前隧道亮度数据
ASCII码组编码
当前隧道亮度数据的ASCI码组正文编码格式见表5。表5
隧道内亮度
隧道外亮度
XML编码
当前隧道亮度数据一ASCII码组正文编码格式长度(字节)
XML编码的当前环境数据正文内容如下(xS:element name-\TEXT\)
(xs:complexType)
xs:sequence)
取当前日期中年份，先传高位，后传低位1~~12.取当前日期中的月份
1～31,取当前日期中的日
0～~23.取当前时间中的小时
0~59.取当前时间中的分钟
0～59，取当前时间中的秒
无符号整数，单位：坎德拉/平方米（cd/m2）无符号整数，单位：坎德拉/平方米（cd/m）(xs:element name=\RecordTime\type-\xs:dateTime\/)(xs:element name=\LI\type-\xs:unsignedShort\/)免费标准bzxz.net
(/xs:element)
GB/T34428.5—2017
4.3.5历史环境综合数据
4.3.5.1ASCII码组编码
历史环境综合数据的ASCI码组正文编码格式定义见表6。表6历史环境综合数据一ASCII码组正文编码格式序号
历史数据数量
历史数据块1
历史数据块W
XML编码
长度(字节)
0~65535，先传高位，后传低位
定义见表2，为单条环境检测数据++·+..
定义见表2，为单条环境检测数据XML编码的历史环境数据正文内容如下。(xs:elementname=\TExT\)
(xs :complexType)
(xs:sequence)
(xs:element name=\HistoryData\maxOccurs-\unbounded\)(xs:sequence)
(xs:elementname=\Tw\type=\xs:short\/)
(/xs:element)
4.3.6历史CO/VI数据
4.3.6.1ASCII码组编码
历史CO/VI数据的ASCII码组正文编码格式定义见表7。6
