【国家标准】 家用和类似用途安全特低电压（SELV）交流和直流插头插座16 A 6 V、12 V、24 V、48 V　型式、基本参数和尺寸

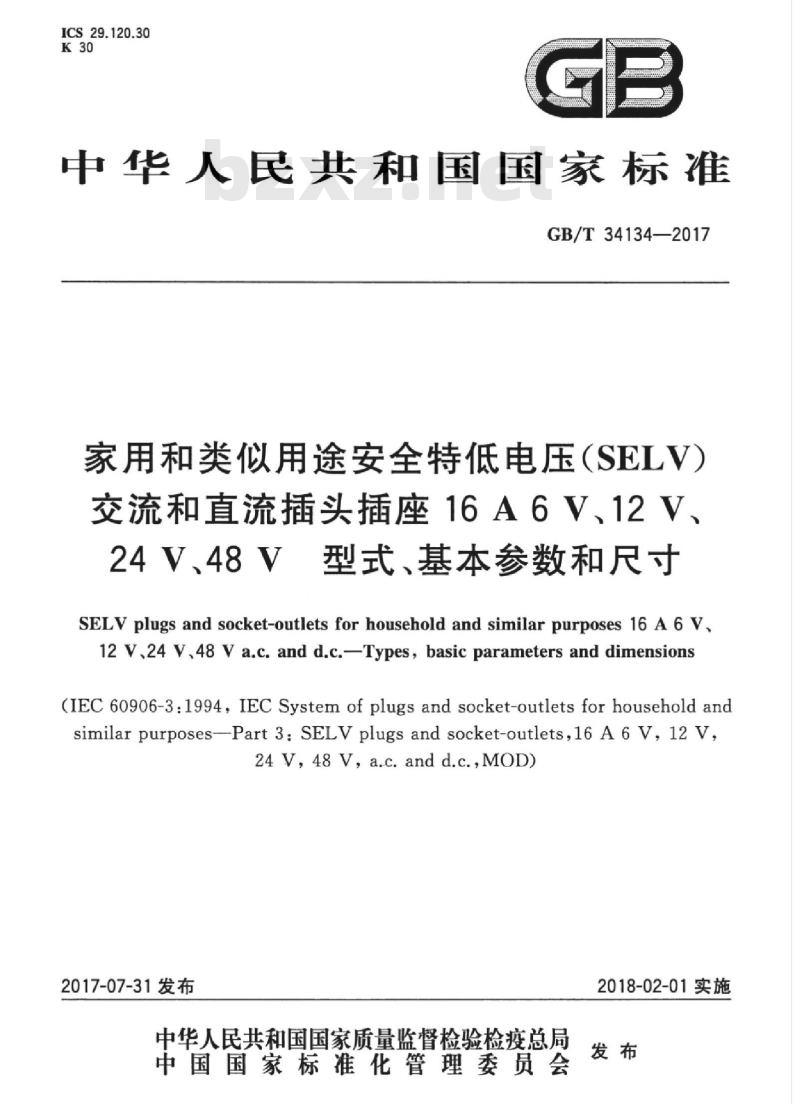

ICS29.120.30
中华人民共和国国家标准
GB/T34134—2017
家用和类似用途安全特低电压（SELV）交流和直流插头插座16A6V、12V、24V、48V型式、基本参数和尺寸SELV plugs and socket-outlets for household and similar purposes 16 A 6 V,12 V.24 V,48 V a.c. and d.c.-Types, basic parameters and dimensions(IEC60906-3:1994,IECSystemofplugsandsocket-outletsforhouseholdandsimilar purposes-Part 3:SELV plugs and socket-outlets,16 A 6V,12 V,24V,48V,a.c.andd.c.,MOD)
2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
GB/T34134—2017

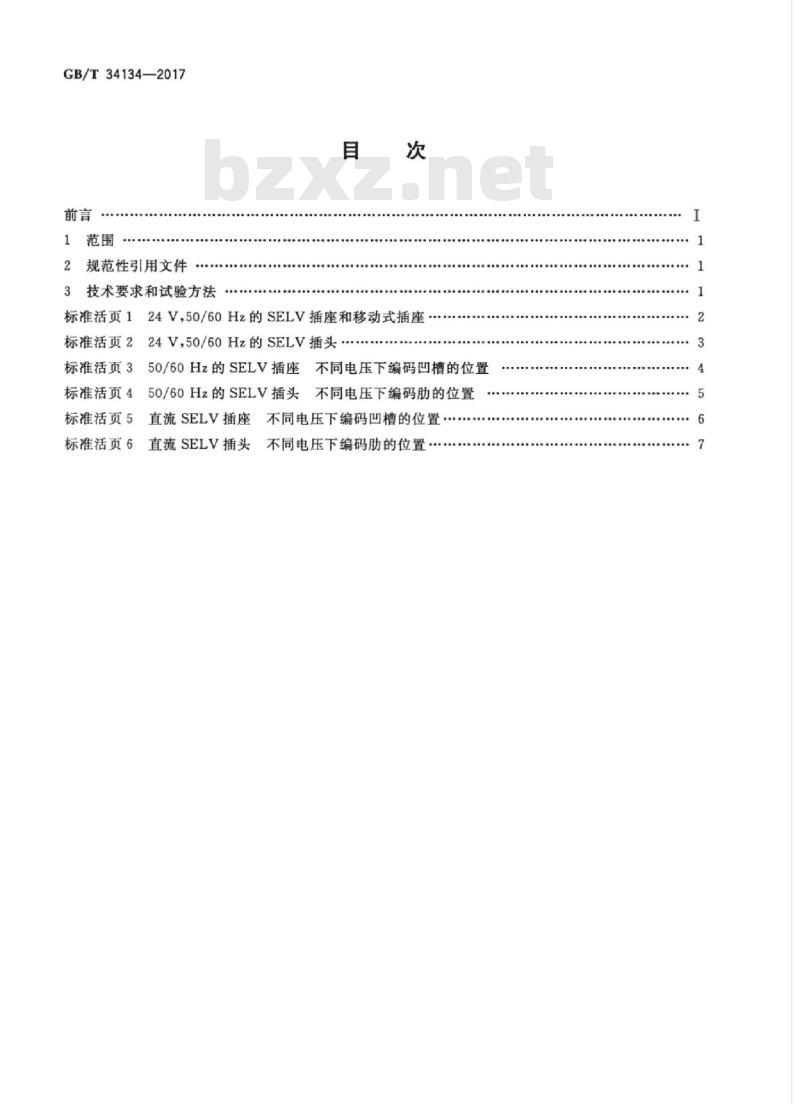

2规范性引用文件
3技术要求和试验方法

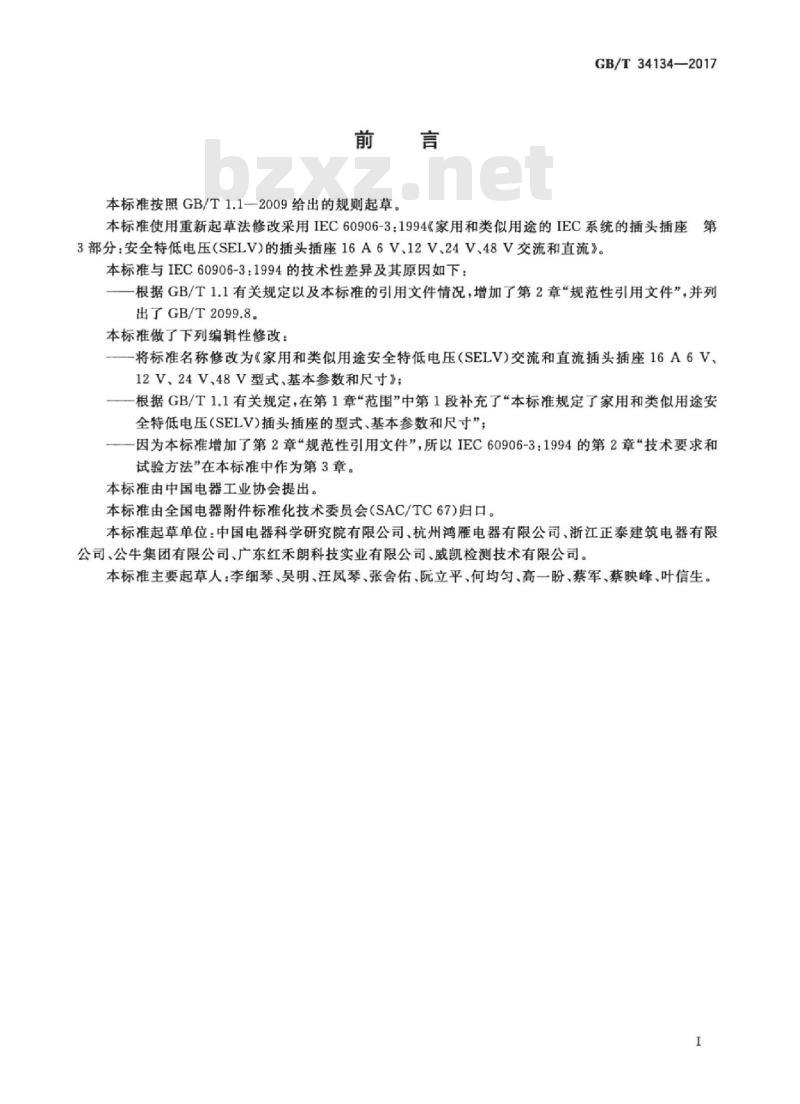

标准活页124V，50/60Hz的SELV插座和移动式插座.标准活页224V.50/60Hz的SELV插头.....标准活页350/60Hz的SELV插座不同电压下编码凹槽的位置标准活页450/60Hz的SELV插头不同电压下编码肋的位置标准活页5直流SELV插座不同电压下编码凹槽的位置标准活页6直流SELV插头不同电压下编码肋的位置前言
本标准按照GB/T1.1-2009给出的规则起草。GB/T34134—2017
本标准使用重新起草法修改采用IEC60906-3：1994《家用和类似用途的IEC系统的插头插座第3部分：安全特低电压（SELV)的插头插座16A6V、12V、24V、48V交流和直流》。本标准与IEC60906-3：1994的技术性差异及其原因如下：根据GB/T1.1有关规定以及本标准的引用文件情况，增加了第2章“规范性引用文件”，并列出了GB/T2099.8。
本标准做了下列编辑性修改：
将标准名称修改为《家用和类似用途安全特低电压（SELV交流和直流插头插座16A6V12V、24V、48V型式、基本参数和尺寸》；根据GB/T1.1有关规定，在第1章“范围”中第1段补充了“本标准规定了家用和类似用途安全特低电压（SELV)插头插座的型式、基本参数和尺寸”一一因为本标准增加了第2章“规范性引用文件”，所以IEC60906-3：1994的第2章“技术要求和试验方法”在本标准中作为第3章。本标准由中国电器工业协会提出。本标准由全国电器附件标准化技术委员会（SAC/TC67)归口。本标准起草单位：中国电器科学研究院有限公司、杭州鸿雁电器有限公司、浙江正泰建筑电器有限公司、公牛集团有限公司、广东红禾朗科技实业有限公司、威凯检测技术有限公司。本标准主要起草人：李细琴、吴明、汪凤琴、张舍佑、阮立平、何均匀、高一盼、蔡军、蔡映峰、叶信生。工
HiiKAoNiKAca
TiiKAoNhiKAcabzxZ.net

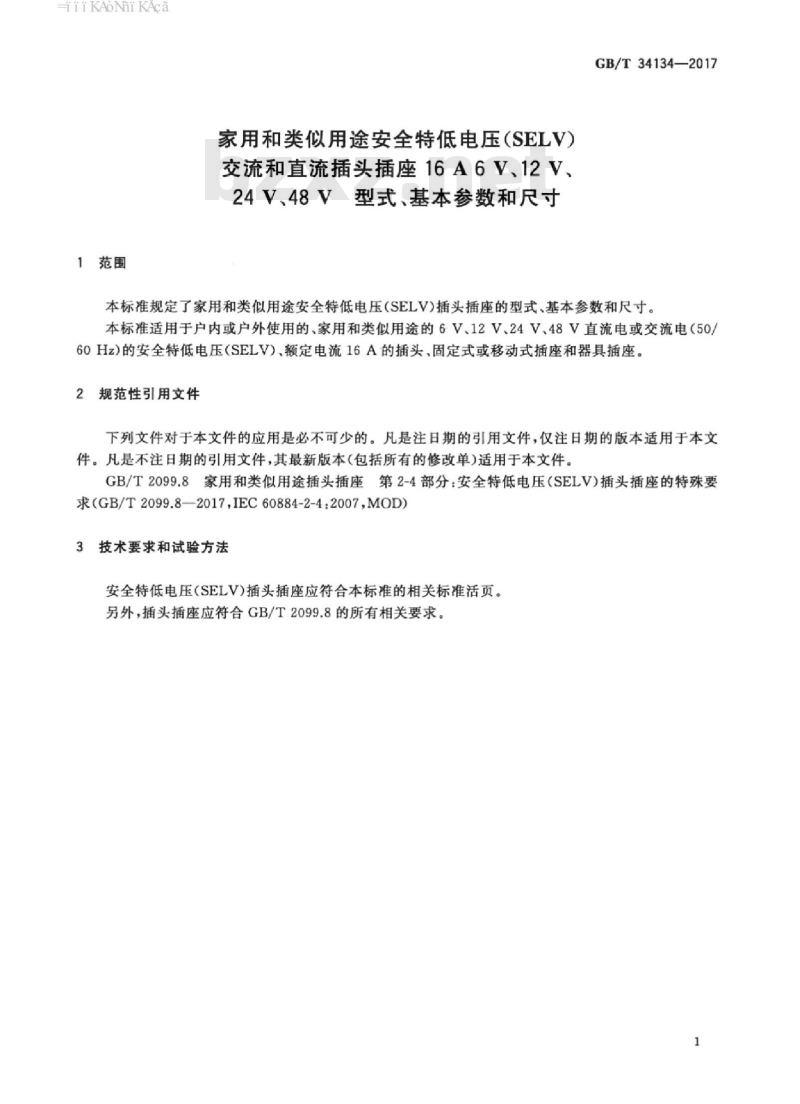

1范围
家用和类似用途安全特低电压（SELV）交流和直流插头插座16A6V、12V、24V、48V型式、基本参数和尺寸GB/T34134—2017
本标准规定了家用和类似用途安全特低电压（SELV)插头插座的型式、基本参数和尺寸。本标准适用于户内或户外使用的、家用和类似用途的6V、12V、24V、48V直流电或交流电（50/60Hz）的安全特低电压（SELV）、额定电流16A的插头、固定式或移动式插座和器具插座。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2099.8家用和类似用途插头插座第2-4部分：安全特低电压（SELV）插头插座的特殊要求（GB/T2099.8—2017,IEC60884-2-4：2007,MOD）技术要求和试验方法
安全特低电压（SELV)插头插座应符合本标准的相关标准活页。另外，插头插座应符合GB/T2099.8的所有相关要求。iikAoNhikAca
GB/T34134—2017
标准活页1
24V，50/60Hz的SELV插座和移动式插座19.4±0.2
+15.6±0.15
用量规检查插座触头的弹性
除所示尺寸外，草图并不约束设计。RO.5±0.1
尺寸单位为毫米
iiKAoNhiKAca
10千6
标准活页2
24V,50/60Hz的SELV插头
最优密封图15.1×1.6
20千9
03.5-0.075
11.4±0.2
GB/T34134—2017
尺寸单位为毫米
RO.5±0.1
“08“95
除所示尺寸外，草图并不约束设计。3
TiiKAoNhikAca
GB/T34134—2017
标准活页3
50/60Hz的SELV插座
不同电压下编码凹槽的位置
插座接触面视图
50/60HzSELV插座的编码凹槽的位置：30°=6Va.c.
60°=12Va.c.
30024Va.c.
330°=48Va.c.
其他细节同标准活页1。
iikAoNikAca
标准活页4
50/60Hz的SELV插头
不同电压下编码肋的位置
插头接触面视图
50/60HzSELV插头的编码肋的位置：30°-6Va.c.
60°=12Va.c.
300\=24Va.c.
330°48Va.c.
其他细节同标准活页2。
GB/T34134—2017
iiKAoNiKAca
GB/T34134—2017
直流SELV插座
d.c.SELV插座的编码凹槽的位置：120°=6Va.c.
150=12Va.c.
210\=24Va.c.
24048Va.c.
其他细节同标准活页1。
标准活页5
不同电压下编码凹槽的位置
插座接触面视图
直流SELV插头
标准活页6
不同电压下编码肋的位置
插头接触面视图
d.c.SELV插头的编码肋的位置：120°=6Va.c.
150*-12Va.c.
210*-24Va.c.
240*=48Va.c.
其他细节同标准活页2。
GB/T34134—2017
GB/T34134-2017
中华人民共和
国家标准
家用和类似用途安全特低电压（SELV)交流和直流插头插座16A6V、12V、24V.48V
型式，基本参数和尺寸
GB/T34134—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：(010)51780238
总编室：（010）68533533
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数18千字2017年8月第一版
2017年8月第一次印刷
书号：155066·1-56891定价
