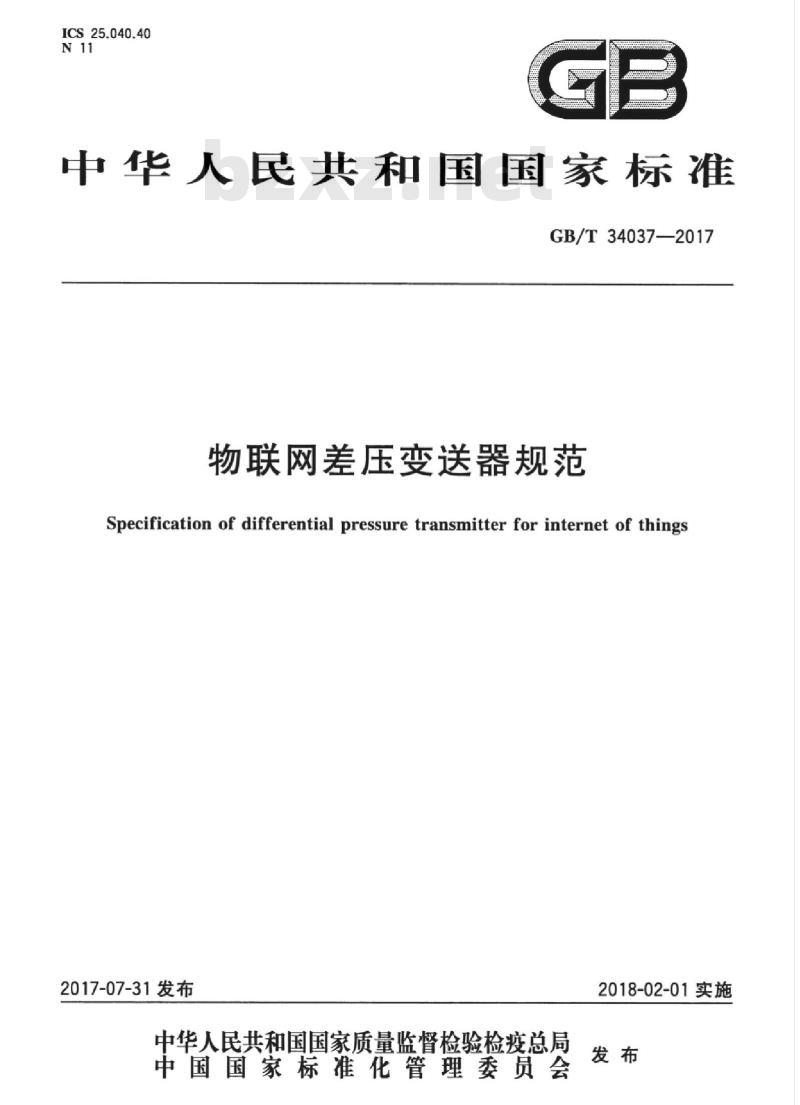

【国家标准】 物联网差压变送器规范

ICS25.040.40
N11
中华人民共和国国家标准
GB/T34037—2017
物联网差压变送器规范
Specification of differential pressure transmitter for internet of things2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
发布
前言
范围
2规范性引用文件
3术语和定义
4分类和基本参数
4.1分类
基本参数
4.2
5要求
物联网特性要求
5.1
5.2
与准确度等级有关的要求
5.3有关影响量的影响
5.4其他技术指标
6试验条件及试验方法
试验条件
6.1
试验方法
6.2
6.3
试验报告和文档
检验规则
7.1出厂试验及验收试验..
7.2
型式试验
标志、使用说明书、包装、贮存及运输8
8.1
8.2
8.3
8.4
8.5
标志
使用说明书
包装
贮存·
运输
附录A（规范性附录）
附录B（规范性附录）

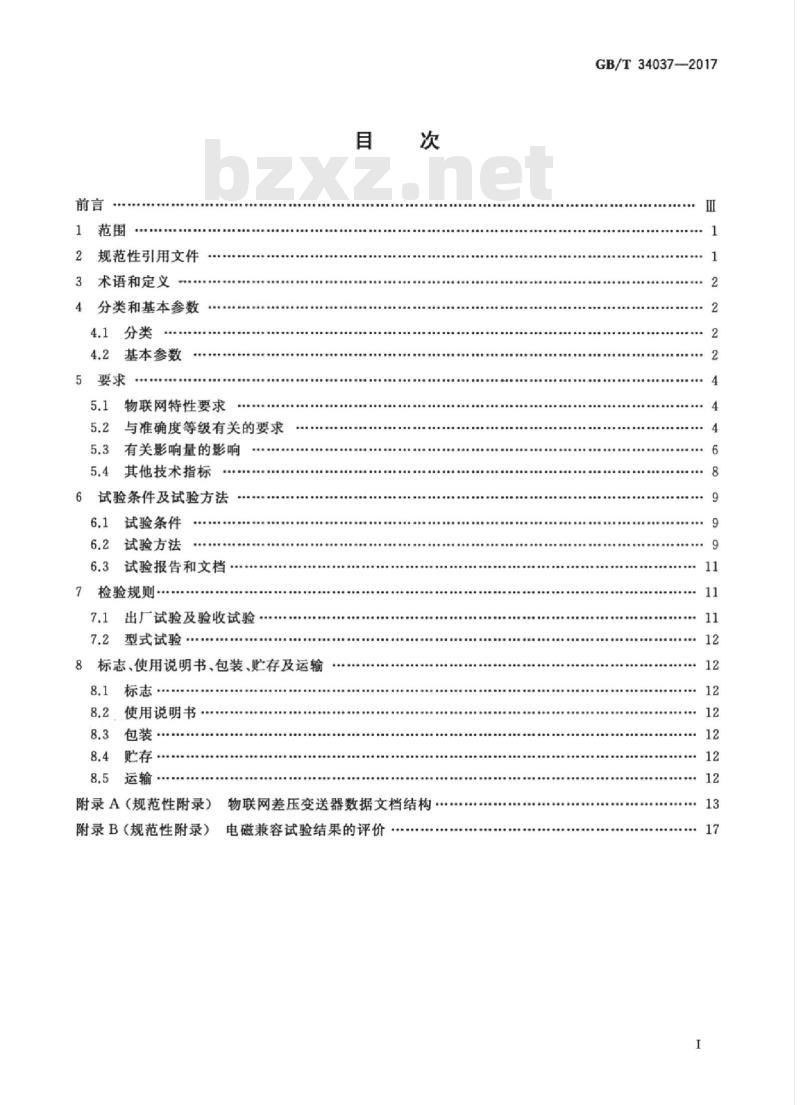

目
次
物联网差压变送器数据文档结构电磁兼容试验结果的评价
GB/T34037—2017
Ⅲ
Hii KAoi KAca
iiKAoNiKAca

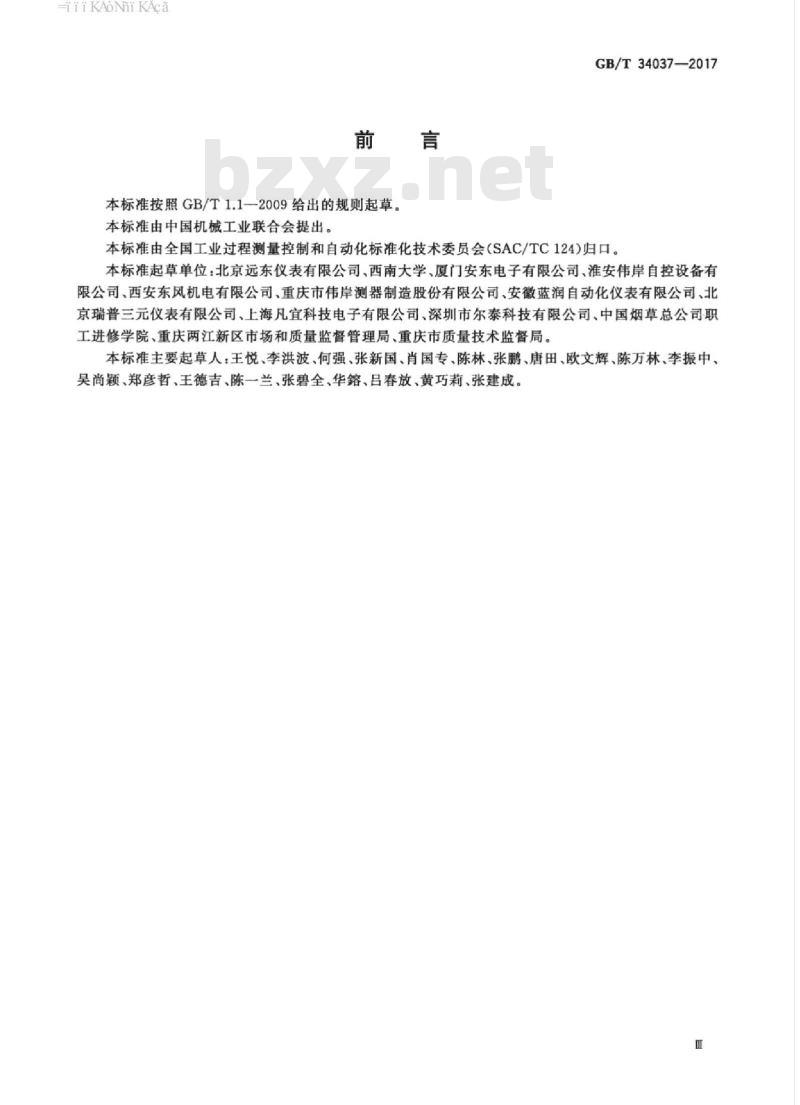

前言
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国机械工业联合会提出。GB/T34037—2017
本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。本标准起草单位：北京远东仪表有限公司、西南大学、厦门安东电子有限公司、准安伟岸自控设备有限公司、西安东风机电有限公司，重庆市伟岸测器制造股份有限公司、安徽蓝润自动化仪表有限公司、北京瑞普三元仪表有限公司、上海凡宜科技电子有限公司、深圳市尔泰科技有限公司、中国烟草总公司职工进修学院、重庆两江新区市场和质量监督管理局、重庆市质量技术监督局。本标准主要起草人：王悦、李洪波、何强、张新国、肖国专、陈林、张鹏、唐田、欧文辉、陈万林、李振中、吴尚颖、郑彦哲、王德吉、陈一兰，张碧全、华、吕春放、黄巧莉、张建成。Hii KAoi KAca
HTiKAoNni KAca
1范围
物联网差压变送器规范
GB/T34037—2017
本标准规定了物联网差压变送器的通用技术条件，包括术语和定义、分类和基本参数、要求、试验方法、检验规则、以及标志、使用说明书、包装、贮存及运输要求。本标准适用于物联网用差压变送器（以下简称差压变送器）。本标准不适用于气动差压变送器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装贮运图示标志
GB/T1048管道元件一PN(公称压力）的定义和选用GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AOL)检索的逐批检验抽样计划GB/T2900.56电工术语控制技术
GB/T3369.1过程控制系统用模拟信号第1部分：直流电流信号GB/T3369.2
过程控制系统用模拟信号第2部分：直流电压信号爆炸性环境第1部分：设备通用要求GB3836.12
GB3836.2
GB3836.4
GB3836.20
GB/T4208
GB/T9969
爆炸性环境第2部分：由隔爆外壳“d”保护的设备爆炸性环境第4部分：由本质安全型“”保护的设备爆炸性环境第20部分：设备保护级别(EPL)为Ga级的设备外壳防护等级（IP代码）
工业产品使用说明书总则
GB/T13384
GB/T15479
GB/T16842
GB/T17212
机电产品包装通用技术条件
工业自动化仪表绝缘电阻绝缘强度技术要求和试验方法外壳对人和设备的防护检验用试具工业过程测量和控制术语和定义GB/T17614.1工业过程控制系统用变送器第1部分：性能评定方法GB/T17614.2
GB/T17614.3
GB/T17626.2
GB/T17626.3
GB/T17626.4
工业过程控制系统用变送器第2部分：检查和例行试验方法工业过程控制系统用变送器第3部分：智能变送器性能评定方法电磁兼容试验和测量技术静电放电抗扰度试验试验和测量技术射频电磁场辐射抗扰度试验电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容
电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.5
GB/T18271.1
GB/T18271.2
GB/T18271.3
GB/T18271.4
过程测量和控制装置通用性能评定方法和程序第1部分：总则过程测量和控制装置
过程测量和控制装置
过程测量和控制装置
通用性能评定方法和程序第2部分：参比条件下的试验通用性能评定方法和程序第3部分：影响量影响的试验通用性能评定方法和程序第4部分：评定报告的内容1
HiiKAoNiKAca
GB/T340372017
GB/T20818.1一2015工业过程测量和控制过程设备目录中的数据结构和元素第1部分：带模拟和数字输出的测量设备
GB/T25480仪器仪表运输，贮存基本环境条件及试验方法GB30439.2工业自动化产品安全要求第2部分：压力/差压变送器的安全要求1工业物联网仪表身份标识协议
GB/T33901
GB/T34068
JB/T12022
3术语和定义
物联网总体技术智能传感器接口规范过程控制仪表的可靠性要求及考核方法GB/T17212.GB/T17614.1.GB/T17614.2.GB/T17614.3,GB/T2900.56.GB/T18271.1和GB/T18271.2界定的以及下列术语和定义适用于本文件。3.1
物联网差压变送器differential pressuretransmitter forinternetof things将压强差变量转换为物联网可传送的标准化输出信号的传感器。3.2
transmitter for internet of things物联网变送器
将被测量转换为物联网可传送的标准输出信号的传感器。3.3
物联网应用行规internetof things applicationprofiles物联网应用中智能传感器、执行器、二进制设备以及其他装置，用于操作、调试、维护和诊断的基本设备参数集。还包括典型设备的功能集和实现通信调度的方法。3.4
internet of things for industry工业物联网
物联网在工业领域中各类应用的总成，是实现广义工业领域范围的只会应用及信息共享的基础平台。
3.5
对象物measured object
被检测对象。
4分类和基本参数
4.1分类
按应用场合分为一般型和防爆型。按测量参数数量分为单变量型和多变量型。2基本参数
4.2
4.2.1测量范围
差压变送器测量范围系列应优先从下列系列中选取：1X10\;1.6X10\；2X10\;2.5X10\;3X10\;4X10\;5×10\6X10\;8×10其中n=1,23,4，..。
测量范围的单位为Pa。
HiiKAoNiKAca
4.2.2工作压力（静压）
差压变送器额定工作压力应按GB/T1048的规定，优先从下列系列中选取：GB/T34037—2017
10kPa,50kPa,250kPa400kPa600kPa及1MPa1.6MPa,2.5MPa,4MPa,6.4MPa,10MPa，16MPa,25MPa,32MPa,40MPa,50MPa.4.2.3准确度等级
差压变送器的准确度等级可分为：0.02，0.05，0.1，0.2,0.5，1.0，1.5。采用国外引进技术生产的变送器应向所列的数值靠拢。4.2.4量程比
差压变送器的量程比可为1：1,5：1，10：1及以上。5零点迁移
4.2.5
差压变送器可附加零点迁移功能，详见表1。表1零点迁移
变送器类型
差压变送器
迁移量
最大正迁移量为测量范围上限值与测量量程之差；最大负迁移量为测量范围上限值4.2.6
输出传输方式
差压变送器的输出传输方式可采用有线或无线传输。4.2.7输出信号
差压变送器的输出信号可为数字信号、可为满足GB/T3369.1和（或）GB/T3369.2的模拟信号，符合物联网应用行规的基本要求。4.2.8输出接口
差压变送器的输出接口应符合GB/T34068的要求。4.2.9电源
12VDC~45VDC电源或电池供电等，推荐使用24VDC电源。4.2.10正常工作条件
正常工作条件包括：
a）环境温度：-20℃~十70℃；
b）相对湿度：5%~95%
c）大气压力：86kPa～106kPa(选用更严酷的工作大气条件，由用户与制造厂协商确定）；d）周围空气中不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的介质，不含有易燃、易爆的物质；
环境振动的振动参数极限值具体由制造广确定，充许制造厂给出在规定率范围内不能正常工作的频带，在使用说明书中说明；其他工作条件由制造厂确定，在使用说明书中说明。f
HiiKAoiKAca
GB/T34037—2017
4.2.11结构
4.2.11.1一般规定
差压变送器采用现场安装式结构，防护性能根据应用要求由GB/T4208中选择防护等级，并按其规定进行设计。
4.2.11.2电气连接
除接地端子外，所有端子具有充分的保护，以防止偶然的接地，接线端子应有明显标志，以便识别其功能。
4.2.11.3管接头连接
差压变送器测量管接头的连接优选以下几种类型：NPT1/4,NPT1/2,G1/2.M20X1.5。差压变送器电气连接管接头优选以下几种类型：NPT1/2,G1/2M20X1.5。
4.2.11.4安装
差压变送器可采用支架安装或采用?50～g60管道安装。5要求
5.1物联网特性要求
5.1.1识别性要求
符合GB/T33901的要求。
5.1.2可操作性要求
差压变送器应具有本地访问的工具，本地显示的能力，连接外部系统的人机界面有效，并具有工程和维护人员的设施和工具，同时具有对过程和过程装置的缺陷和故障进行诊断的能力。5.1.3可信性要求
差压变送器应具有诊断机制、误操作侦测报警和可维护性功能。5.1.4网络安全性
差压变送器物联网数据不充许通过网络更改，但可以通过网络读取。为提高安全性，推荐以离线的方式更改对象物物联网标识，如必须在线更改（通过网络），其更改应在差压变送器硬件配置许可的条件下进行，该硬件配置需现场人工设置，不能通过网络实现。差压变送器访问权限按相关物联网安全要求设置不同的级别。5.1.5数据及文档结构
按GB/T20818.1一2015的要求，见附录A，5.2与准确度等级有关的要求
5.2.1差压变送器准确度等级的规定除非另有规定，在差压变送器的测量范围内，各档量程上均应满足本标准有关准确度等级及各项技4
GB/T34037-2017
术指标等要求。当测量范围内不同量程具有不同的准确度等级时，在包括差压变送器标准和使用说明书在内的有关产品技术文件中，应明确说明。差压变送器附加迁移功能后，其准确度等级不低于表2规定。表2
未加迁移
加迁移后
5.2.2
0.02级
0.05级
0.05级
0.1级
附加迁移后准确度等级
0.1级
0.25级
差压变送器额定工作压力对量程范围要求差压变送器额定工作压力量程范围不低于表3规定0.2级
0.5级
0.5级
1.0级
表3差压变送器额定工作压力对量程范围要求序号
5.2.3
测量上限（URL）
URL≤0.04kPa
0.04kPa2.5kPa10kPaURL>250kPa
与准确度等级有关的要求
差压变送器与准确度等级有关的要求不得超过表4的规定，表4与准确度等级有关的要求
准
序号
项目
不精确度
端基一致性误差
回差
不重复性
死区
阶跃响应
始动漂移
长期漂移
最大差值
下限值变化量
量程变化量
通电24h后，开始计算。
0.02
±0.020
±0.020
0.016
0.010
0.010
0.020
0.040
0.040
0.05
±0.050
±0.050
0.040
0.025
0.025
0.050
0.10
0.10
0.1
确
度
0.2
等
1.0级
1.5级
额定工作压力
≥10kPa
≥50kPa
≥2.5MPa
≥6.4MPa
≥10MPa
级
0.5
指标（输出量程的%）
±0.10
±0.10
0.080
0.050
0.050
0.10
0.20
0.20
±0.20
±0.20
0.16
0.10
0.10
稳定时间≤5s
0.20
0.40
0.40
±0.50
±0.50
0.40
0.25
0.10
0.50
1.0
1.0
1.0
±1.0
±1.0
0.80
0.50
0.10
1.0
2.0
2.0
1.5级
1.5级
1.5
±1.5
±1.5
1.2
0.75
0.15
1.5
3.0
3.0
GB/T34037—2017
3有关影响量的影响
5.3
除非本部分另有规定，当影响量按GB/T17614.1规定变化时，差压变送器输出变化不得超过表5的规定。当差压变送器为智能型时.影响量的抗扰度试验按GB/T17614.3增加可信性功能要求表5
有关影响量的影响
准确度等级
序号
环境
温度
湿度
机械
振动
倾跌
安装
位置
过范围”
单向
静压
项
目
下限值温度系数及
量程温度系数
残余下限值变化量
及残余量程变化量
相对湿度91%~95%时下限值
变化量及量程变化量
残余下限值变化量
及残余量程变化量
外观
振中(1.3阶段)输出变化量
残余下限值变化量
及残余量程变化量
外观Www.bzxZ.net
下限值变化量
量程变化量
外观
下限值变化量
量程变化量
下限值变化量及量程变化量
下
限
值
变
化
量
URL
测量上限范围
URL<0.04kPa
o.04kPa2.5kPa10kPa0.02
0.020/
10℃
0.020
0.020
0.020
0.020
0.020
0.020
0.01
0.020
0.040
0.040
0.020
0.020
0.05
0.05/
10℃
0.05
0.05
0.05
0.05
0.05
0.05
0.02
0.05
0.10
0.10
0.05
0.05
0.1
0.2
0.5
指标(输出量程的%)
0.10/
10℃
0.10
0.10
0.10
0.10
0.10
0.10
0.05
0.10
0.20
0.20
0.10
0.10
0.20/
10 ℃
0.20
0.20
0.20
无损坏
0.20
0.20
无摄坏
充许调整
0.20
无损坏
允许调整
0.10
0.20
0.40
0.40
0.20
0.20
0.50/
10℃
0.50
0.50
0.50
0.50
0.50
0.50
0.25
0.50
1.0
1.0
0.50
0.50
1.0
1.0/
10℃
1.0
1.0
1.0
1.0
1.0
1.0
0.50
1.0
2.0
2.0
1.0
1.0
1.5
1.5/
10℃
1.5
1.5
1.5
1.5
1.5
1.5
0.75
1.5
3.0
3.0
1.5
1.5
