中华人民共和国轻工行业标准
四辊涂胶机
1主题内容与适用范
QB/T 1528--1992
本标准规定了四辊涂胶机产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于单面或双面涂胶的四辑涂胶机。2引用标准
GB/T191包装储运图示标志
GB/T5226机床电器设备通用技术条件JB/T8产品标牌
JB/T1471出口机床包装技术条件QB/T842轻工机械衡器通用技术条件ZBY96006家具机械型号编制方法3产品分类
3.1产品型号应符合ZBY96006规定。3.2基本参数：
基本参数见表1。
工作宽度
4技术要求
630,800,1 000,1 250,1 400,1 500,1 600,2 000,2 500,2 7004.1四辊涂胶机应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。mm
4.2涂胶辊橡胶表面不允许有损伤，硫化橡胶硬度（邵氏）为84～86度；涂胶辊在沟槽加工前进行检查与测量,其径向圆跳动不大于 0.05 mm。4.3接触辊简外圆表面粗糙度R。值不得超过0.8μm。4.4胶辊升降和胶辊与接触辊之间间距的调节均应灵活、可靠。4.5上下胶辊装配后，其轴线平行度不大于1000：0.5；涂胶辊筒上下运动平行度不大于0.07mm。4.6涂胶辊外圆表面粗糙度Ra值应不得超过1.6um。4.7机床连续空运转1h后，滚动轴承的温度不超过70℃，温升不超过40℃C；滑动轴承的温度不超过60℃，温升不超过30℃。
4.8板面涂胶量应均，其均匀性允差不超过15g/m2。4.9输送辊上下调整与正反转均应灵活自如。4.10电气系统的安装应符合GB/T5226的规定。中华人民共和国轻工业部1992-06-08批准1993-02-01实施
QB/T 1528--1992

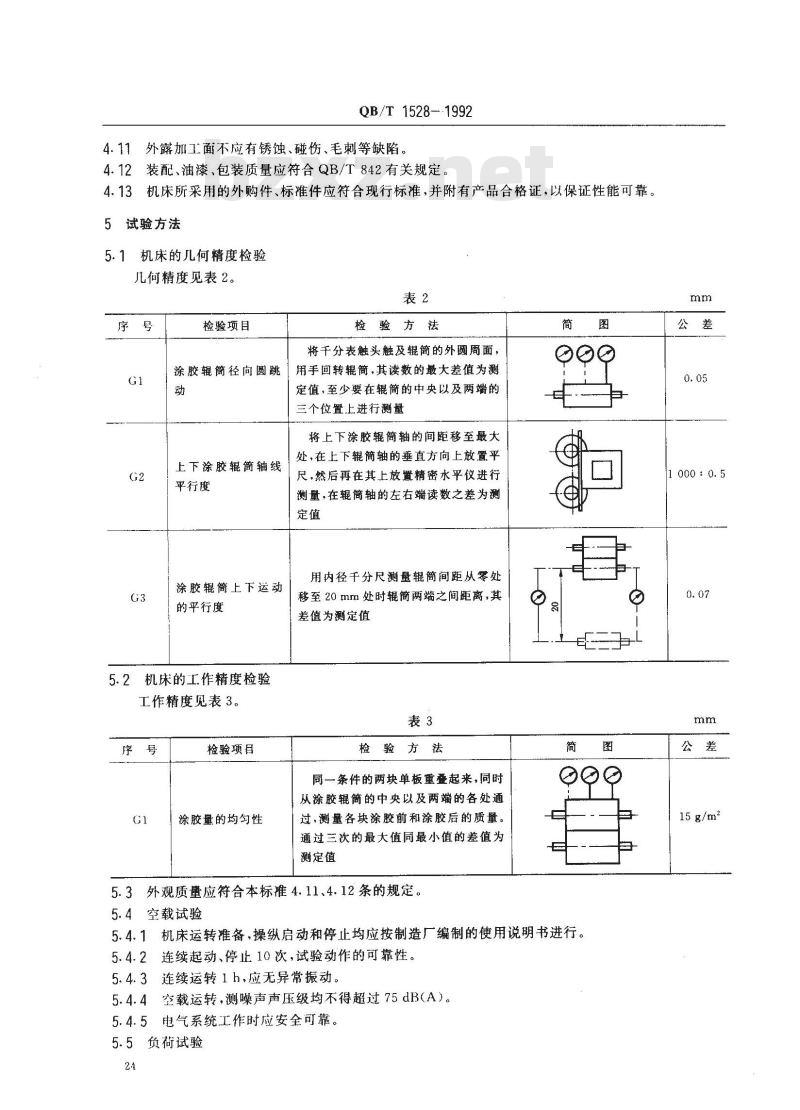

4.11外露加工面不应有锈蚀、碰伤、毛刺等缺陷。4.12装配、油漆、包装质量应符合QB/T842有关规定。4.13机床所采用的外购件、标准件应符合现行标准，并附有产品合格证，以保证性能可靠。5试验方法
5.1机床的几何精度检验
儿何精度见表2。
检验项目
检验方法
将干分表触头触及辊简的外圆周面，涂胶辑简径向圆跳
用手回转辊简，其读数的最大差值为测动
上下涂胶辊简轴线
平行度
涂胶辊筒上下运动
的平行度
5.2机床的工作精度检验
工作精度见表3。
检验项目
涂胶量的均勾性
定值，至少要在辊简的中央以及两端的三个位置上进行测量
将上下涂胶辊筒轴的间距移至最大处，在上下辊筒轴的垂直方向上放置平尺，然后再在其上放置精密水平仪进行测量，在辊简轴的左右端读数之差为测定值
用内径千分尺测量辊筒间距从零处移至20mm处时辊简两端之间距离，其差值为测定值
检验方法
同一条件的两块单板重叠起来，同时从涂胶辊簡的中央以及两端的各处通过，测量各块涂胶前和涂胶后的质量。通过三次的最大值同最小值的差值为测定值
5.3外观质量应符合本标准4.11、4.12条的规定。5.4空载试验
5.4.1机床运转准备，操纵启动和停止均应按制造厂编制的使用说明书进行。5.4.2连续起动、停止10次，试验动作的可靠性。5.4.3连续运转1h，应无异常振动。5.4.4空载运转，测噪声声压级均不得超过75dB（A）。5.4.5电气系统工作时应安全可靠。5.5负荷试验
15g/m2
QB/T 1528—1992

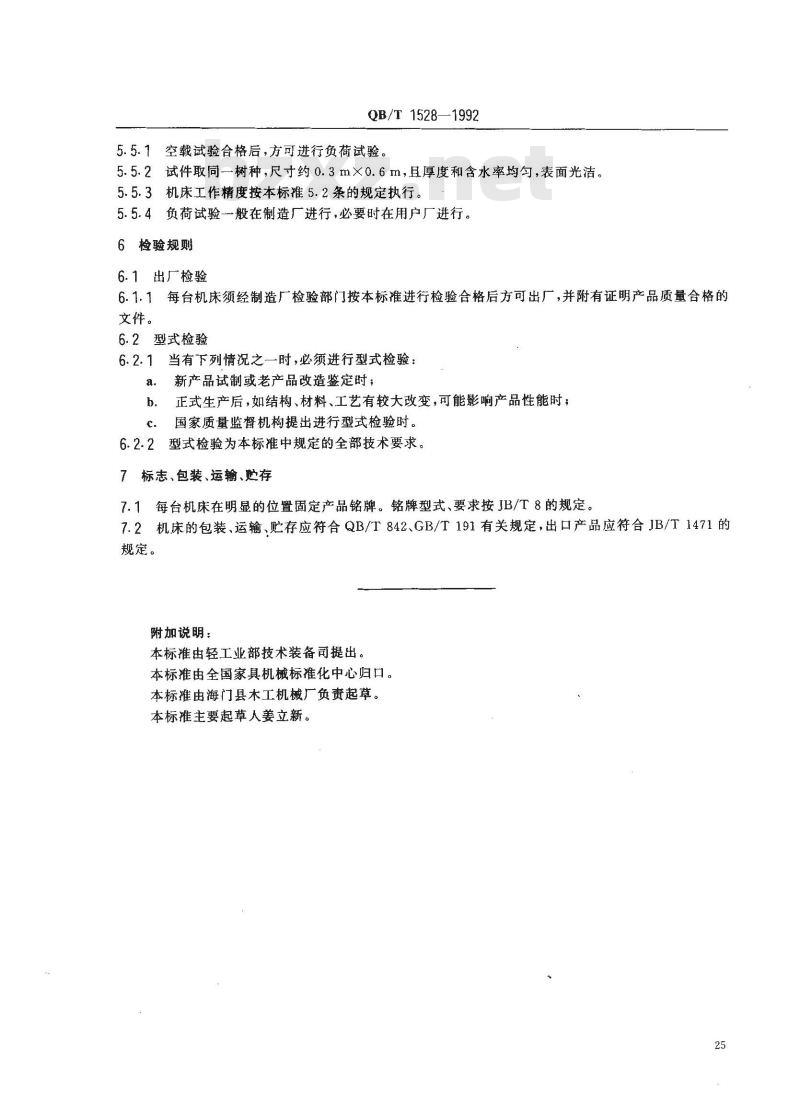

5.5.1空载试验合格后，方可进行负荷试验。5.5.2试件取同一树种，尺寸约0.3m×0.6m，且厚度和含水率均匀，表面光洁。5.5.3机床工作精度按本标准5.2条的规定执行。5.5.4负荷试验一般在制造厂进行，必要时在用户厂进行。6检验规则
6.1出厂检验
6.1.1每台机床须经制造厂检验部门按本标准进行检验合格后方可出厂，并附有证明产品质量合格的文件。下载标准就来标准下载网
6.2型式检验
6.2.1当有下列情况之一时，必须进行型式检验：新产品试制或老产品改造鉴定时，a.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b.
c．国家质量监督机构提出进行型式检验时。6.2.2型式检验为本标准中规定的全部技术要求。7标志、包装、运输、贮存
7.1每台机床在明显的位置固定产品铭牌。铭牌型式、要求按JB/T8的规定。7.2机床的包装、运输、贮存应符合QB/T842、GB/T191有关规定，出口产品应符合JB/T1471的规定。
附加说明：
本标准由轻工业部技术装备司提出。本标准由全国家具机械标准化中心归口。本标准由海门县木工机械厂负责起草。本标准主要起草人姜立新。
