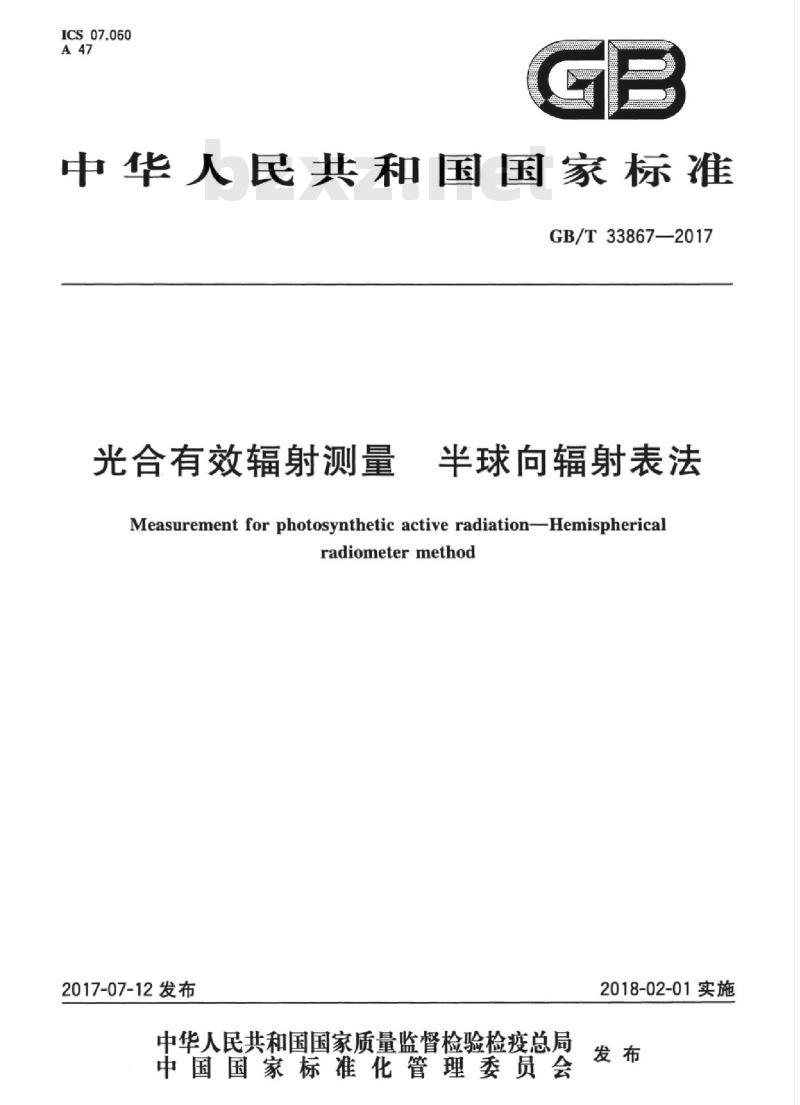

【国家标准】 光合有效辐射测量 半球向辐射表法

ICS07.060
中华人民共和国国家标准
GB/T33867—2017
光合有效辐射测量
半球向辐射表法
Measurement for photosynthetic active radiation-Hemisphericalradiometermethod
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施

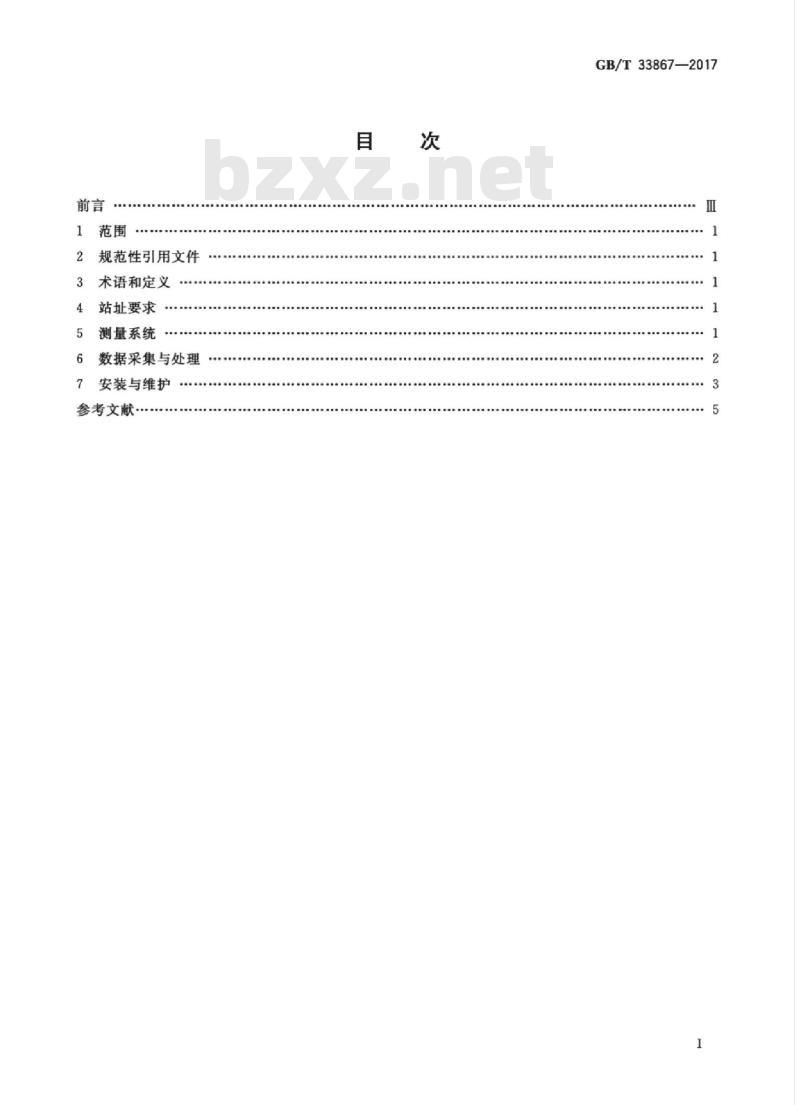

2规范性引用文件
术语和定义
站址要求
测量系统
数据采集与处理
安装与维护
参考文献
GB/T33867—2017
Hii KAoi KAca
iiKAoiKAca

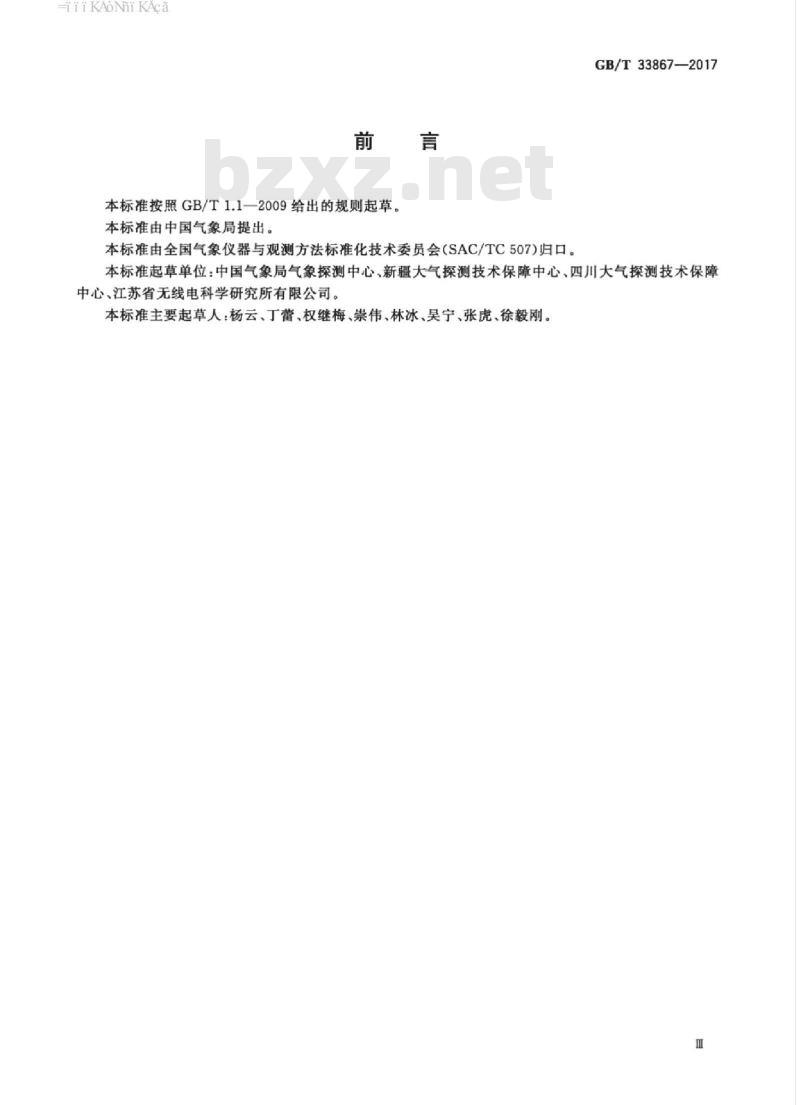

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国气象局提出。
本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507)归口。GB/T33867—2017
本标准起草单位：中国气象局气象探测中心、新疆大气探测技术保障中心、四川大气探测技术保障中心，江苏省无线电科学研究所有限公司。本标准主要起草人：杨云、丁蕾、权继梅、崇伟、林冰、吴宁、张虎、徐毅刚。自
Hii KAoi KAca
HiiKAoNiKAca
1范围
半球向辐射表法
光合有效辐射测量
GB/T33867—2017
本标准规定了采用半球向光合有效辐射表测量光合有效辐射的观测站址要求、测量系统、数据采集和处理、仪器安装与维护。
本标准适用于气象，环境，农业等领域开展光合有效辐射的测量。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T31163—2014太阳能资源术语3术语和定义
GB/T31163一2014界定的以及下列术语和定义适用于本文件。3.1
光合有效辐射photosyntheticallyactiveradiation；PAR太阳辐射光谱中可被绿色植物的质体色素吸收、转化并用于合成有机物质的一定波段的辐射能。注：一般把400nm～700nm的太阳辐射称为光合有效辐射。［GB/T31163—2014，定义5.8]
光合有效辐射表photosyntheticactiveradiometer半球向光合有效辐射表hemisphericalphotosyntheticactiveradiometer测量给定平面从上方2元立体角内所接收到的400nm～700nm太阳总辐射的辐射表。4站址要求
应选择能代表具有本地共同特征的区域，避开地方性雾、烟等大气污染严重的地方。在仪器视场角范围内不应有高度角超过5的障碍物。周围不应有影响仪器示值变化的辐射干扰源。5测量系统
5.1组成
由光合有效辐射表、数据采集器、安装支架和供电模块等组成。5.2技术指标
5.2.1光合有效辐射表
应符合下列要求：
HiiKAoiKAca
GB/T33867—2017
响应时间（95%响应）不大于10ms；a）
b）非线性误差不大于4%；
c）方位性响应（太阳高度角10°以上，方位角360°范围内）不大于10%；d）温度误差（一20℃～60℃范围内）不大于5%；e)
年稳定性不大于5%。wwW.bzxz.Net
数据采集器
应符合下列要求：
a）量程为一25mV~+25mV：
b）测量误差应不大于0.5%（满量程）；串行通讯接口（RS-232、RS-485/422）或无线传输。6数据采集与处理
6.1时制和日界
采用地方平均太阳时，以地方平均太阳时24时为日界。6.2采集方式
6.2.1若光合有效辐射表输出值为辐照度，则直接采集。6.2.2若光合有效辐射表输出值为电压值，则根据式（1)将电压信号转换为辐照度值：V
式中：
辐照度，单位为瓦每平方米（W/m2）；V
光合有效辐射表的电压输出值，单位为微伏（μV）；K—光合有效辐射表的灵敏度，单位为微伏平方米每瓦EμV/(W·m-2)]。6.3采样与算法
6.3.1采样时间
采样时间间隔为15。
6.3.2采样值质量控制
6.3.2.1采样值在表1规定的上限、下限范围内，判识为有效。6.3.2.2相邻两个采样值的变化值应在表1允许范围内。（1）
6.3.2.3辐照度分钟平均值计算时，有效采样样本数应大于总采样样本数的2/3，否则该分钟平均值判识为“缺测”。
表1“有效”的光合有效辐射采样值的判识条件类型
辐照度
极限值
单位为瓦每平方米
相邻两个采样值允许
最大变化值
HiiKAoNiKAca
辐照度分钟平均值计算
根据式(2)计算：
式中：
—辐照度每分钟算术平均值；
GB/T33867—2017
·（2）
E，一每分钟内第i个采样瞬时值（样本），按照表1判断，无效采样值记为E，=0；m
测量时段内“有效”的样本数。分钟辐照量
辐照度分钟平均值乘以60s。
小时辐照量
1h内的分钟辐照量累计值。
日辐照量
1d中的小时辐照量累计值。
6.4数据记录
应至少包括地方时、分钟平均值、分钟最小辐照度值、分钟最大辐照度值、分钟平均值标准差、小时辐照量和日辐照量。
7安装与维护
7.1光合有效辐射表的安装和维护7.1.1
安装前准备
目测检查仪器完好，仪器校准证书有效。7.1.2
接线柱朝北放置仪器，调节水平，固定安装。7.1.3
日常维护
应对光合有效辐射表进行日常维护，做到：仪器应完好和水平；
仪器清洁，如有灰尘，霜、雾和雨滴时，应用镜头刷和镜头纸或麂皮及时清除干净，注意不应划b)
伤或磨损接收面；
Hii KAoi KAca
GB/T33867—2017
c）接收面划伤时，应及时更换仪器。7.1.4校准
应定期送法定计量机构校准；更换或维修重要部件，或对仪器性能有怀疑时，应及时校准，7.2
数据采集系统的安装和维护
按照产品说明书进行安装和维护。4
参考文献
GB/T31156-2014太阳能资源测量总辐射
QX/T55一2007地面气象观测规范第11部分：辐射观测GB/T33867—2017
World Meteorological Organization. Guide to Meteorological Instruments and Methods ofObservation(Seventheditian),No.8,2oo8[4]
hPropramme.BaselineSurfaceRadiationNetwork(BSRN)，World Climate Research
operations manual,version2.1GB/T33867-2017
