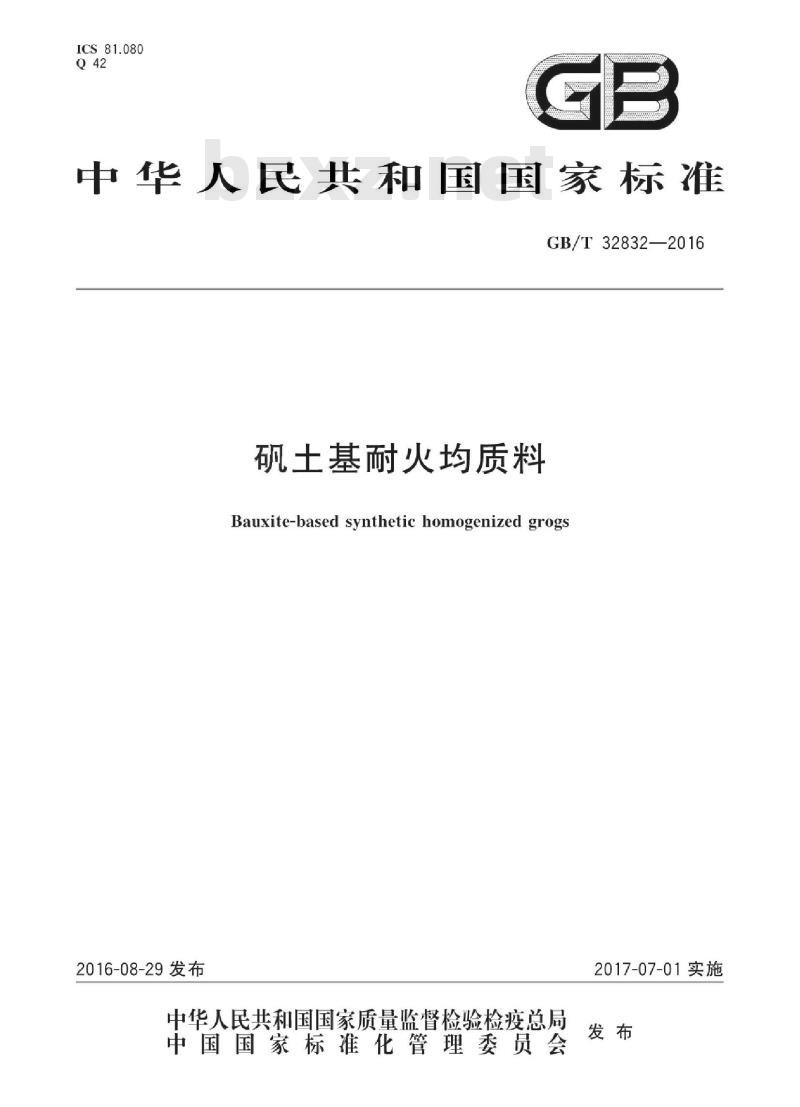

【国家标准】 矾土基耐火均质料

ICS81.080
中华人民共和国国家标准
GB/T32832—2016
矾土基耐火均质料
Bauxite-based synthetic homogenized grogs2016-08-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-07-01实施

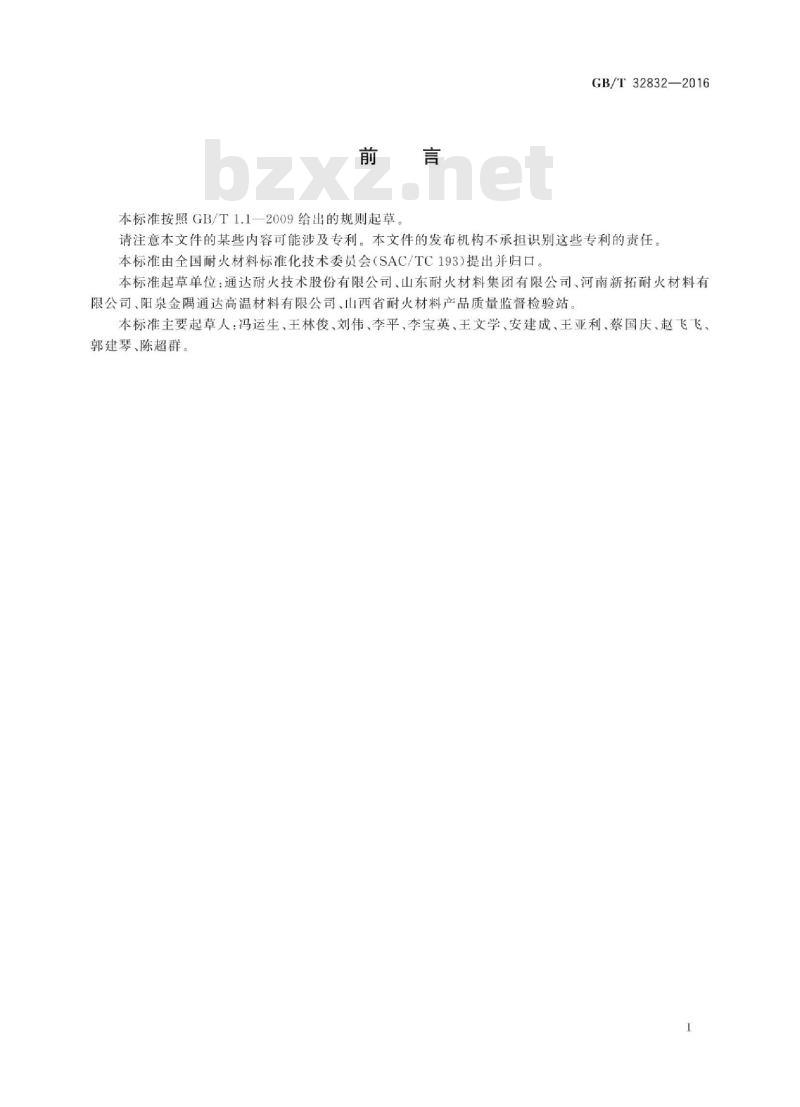

本标准按照GB/T1.12009给出的规则起草GB/T32832—2016
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。本标准起草单位：通达耐火技术股份有限公司、山东耐火材料集团有限公司、河南新拓耐火材料有限公司，阳泉金隅通达高温材料有限公司山西省耐火材料产品质量监督检验站本标准主要起草人：冯运生、王林俊、刘伟、李平、李宝英、王文学、安建成、王亚利、蔡国庆、赵飞飞郭建琴、陈超群

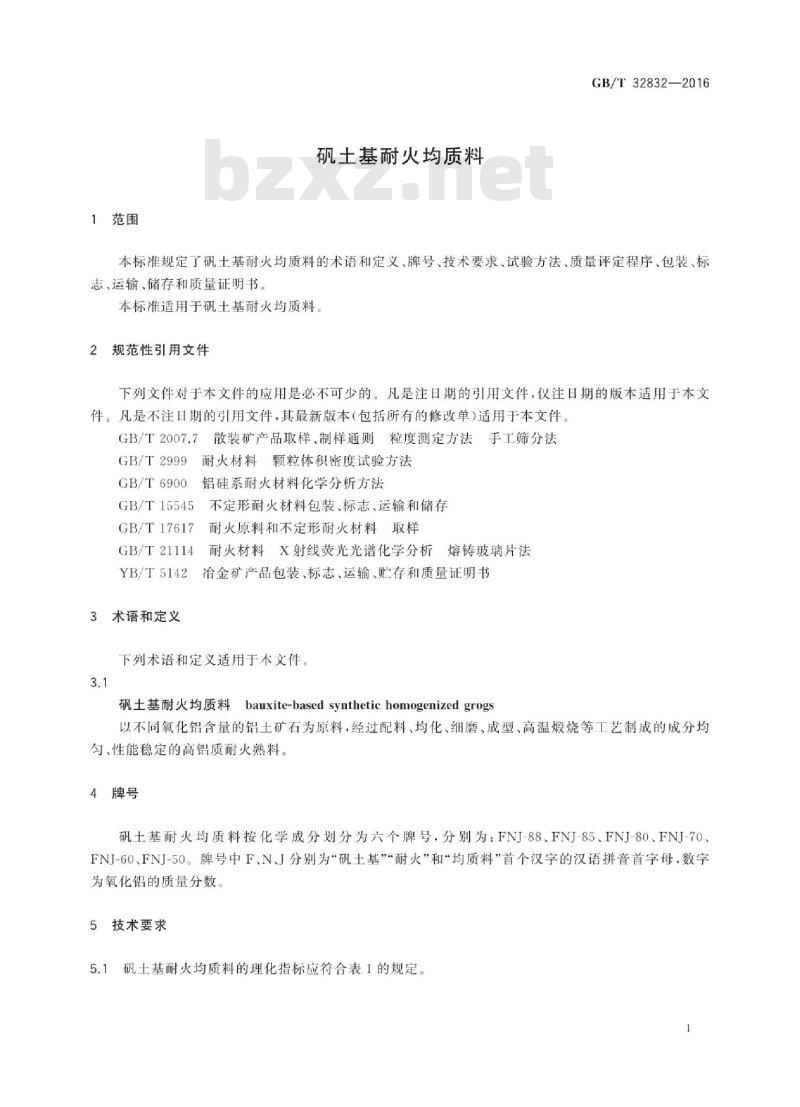

1范围
矾土基耐火均质料
GB/T32832—2016
本标准规定了矾土基耐火均质料的术语和定义、牌号、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。本标准适用于矾土基耐火均质料。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2007.7
散装矿产品取样、制样通则粒度测定方法手工筛分法GB/T 2999
GB/T 6900
耐火材料颗粒体积密度试验方法铝硅系耐火材料化学分析方法
不定形耐火材料包装、标志、运输和储存GB/T15545
GB/T17617
GB/T 21114
YB/T5142
3术语和定义
耐火原料和不定形耐火材料取样耐火材料X射线荧光光谱化学分析熔铸玻璃片法治金矿产品包装、标志、运输、贮存和质量证明书下列术语和定义适用于本文件。3.1
矾土基耐火均质料bauxite-based synthetichomogenizedgrogs以不同氧化铝含量的铝土矿石为原料，经过配料、均化、细磨、成型、高温熳烧等工艺制成的成分均匀、性能稳定的高铝质耐火熟料。4牌号
矾土基耐火均质料按化学成分划分为六个牌号，分别为：FNJ-88、FNJ-85、FNJ-80、FNJ-70、FNJ-60、FNJ-50。牌号中F、N、J分别为矾土基”“耐火”和“均质料”首个汉字的汉语拼音首字母，数字为氧化铝的质量分数。
5技术要求
矾土基耐火均质料的理化指标应符合表1的规定。5.1
GB/T32832—2016
产品牌号
FNJ-88
FNJ-85
FNJ-80
FNJ-70
FNJ-60
FNJ-50

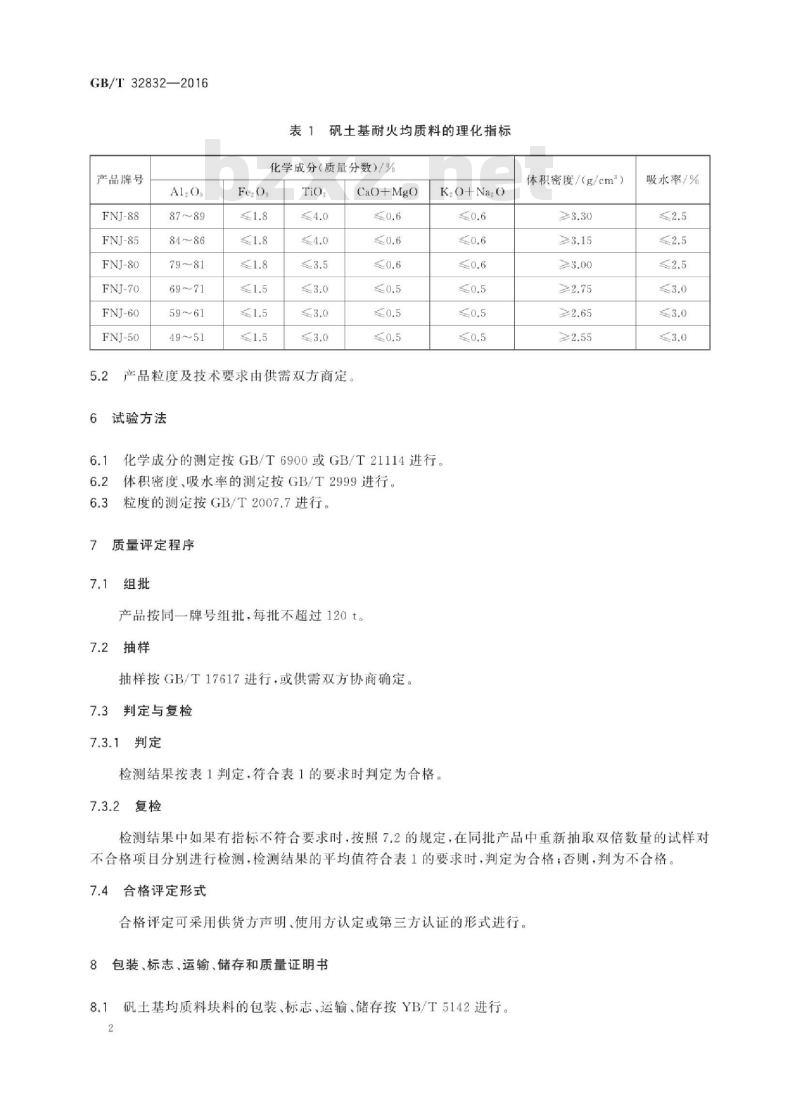

矾土基耐火均质料的理化指标
化学成分（质量分数)/%
产品粒度及技术要求由供需双方商定。6
试验方法
CaO+Mgo
K0+Na0
化学成分的测定按GB/T6900或GB/T21114进行。体积密度、吸水率的测定按GB/T2999进行。6.2
粒度的测定按GB/T2007.7进行。质量评定程序
7.1组批
产品按同一牌号组批，每批不超过120t。7.2抽样
抽样按GB/T17617进行，或供需双方协商确定。7.3判定与复检
7.3.1判定
检测结果按表1判定，符合表1的要求时判定为合格。7.3.2复检
体积密度/（g/cm）
吸水率/%
检测结果中如果有指标不符合要求时，按照7.2的规定，在同批产品中重新抽取双倍数量的试样对不合格项目分别进行检测，检测结果的平均值符合表1的要求时，判定为合格；否则，判为不合格。7.4合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行。8包装、标志、运输、储存和质量证明书矾土基均质料块料的包装、标志、运输、储存按YB/T5142进行。8.1

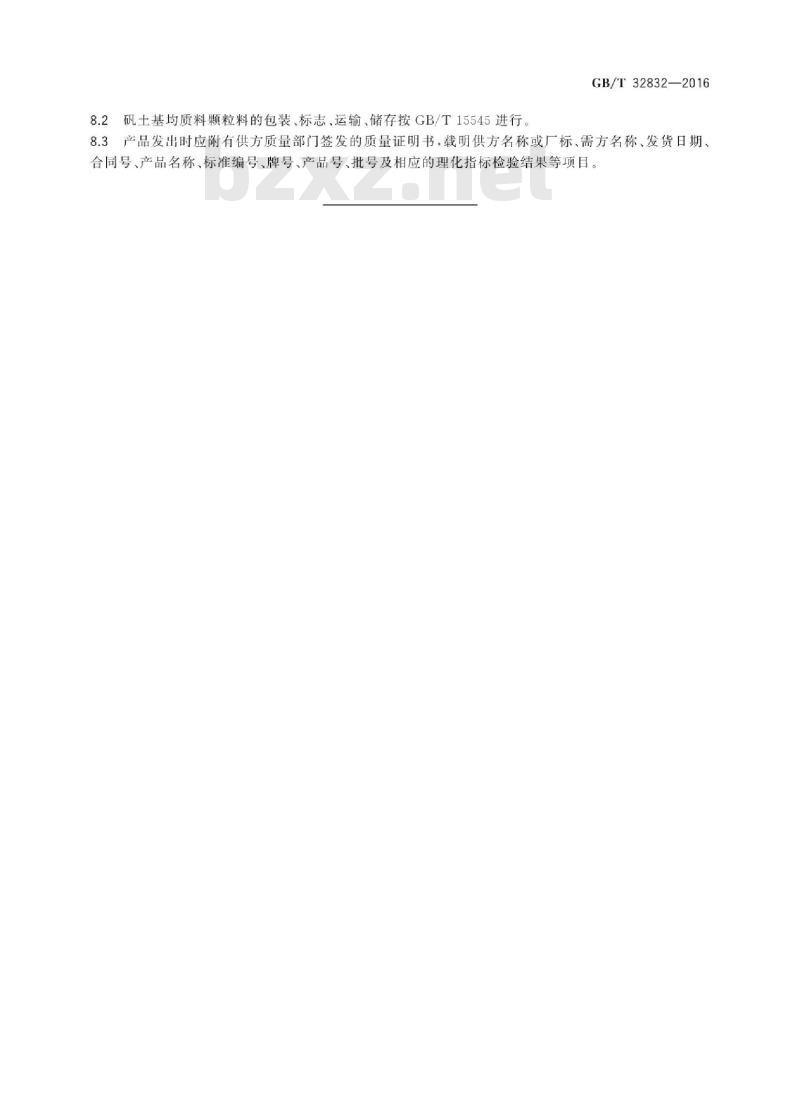

矾土基均质料颗粒料的包装、标志、运输、储存按GB/T15545进行GB/T32832—2016
3产品发出时应附有供方质量部门签发的质量证明书，载明供方名称或厂标、需方名称、发货日期8.3
合同号、产品名称、标准编号、牌号、产品号、批号及相应的理化指标检验结果等项目。GB/T32832-2016
中华人民共
国家标准
矾土基耐火均质料
GB/T32832—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2016年9月第一版bzxz.net
书号：1550661-54849
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
