【国家标准】 起重机控制装置布置形式和特性 第3部分：塔式起重机

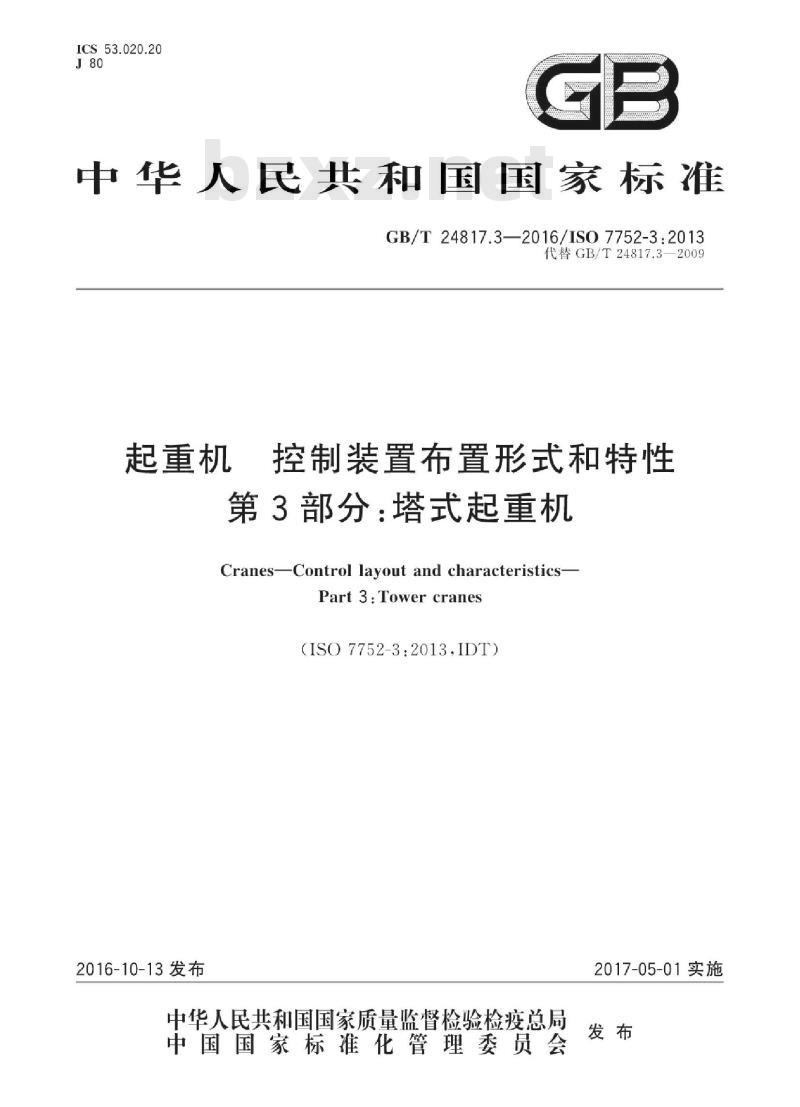

ICS53.020.20
中华人民共和国国家标准
GB/T24817.3—2016/ISO7752-3:2013代替GB/T24817.3—2009
起重机
控制装置布置形式和特性
第3部分：塔式起重机
Cranes-Control layout and characteristics-Part3:Tower cranes
（ISO7752-3:2013.IDT)
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-05-01实施

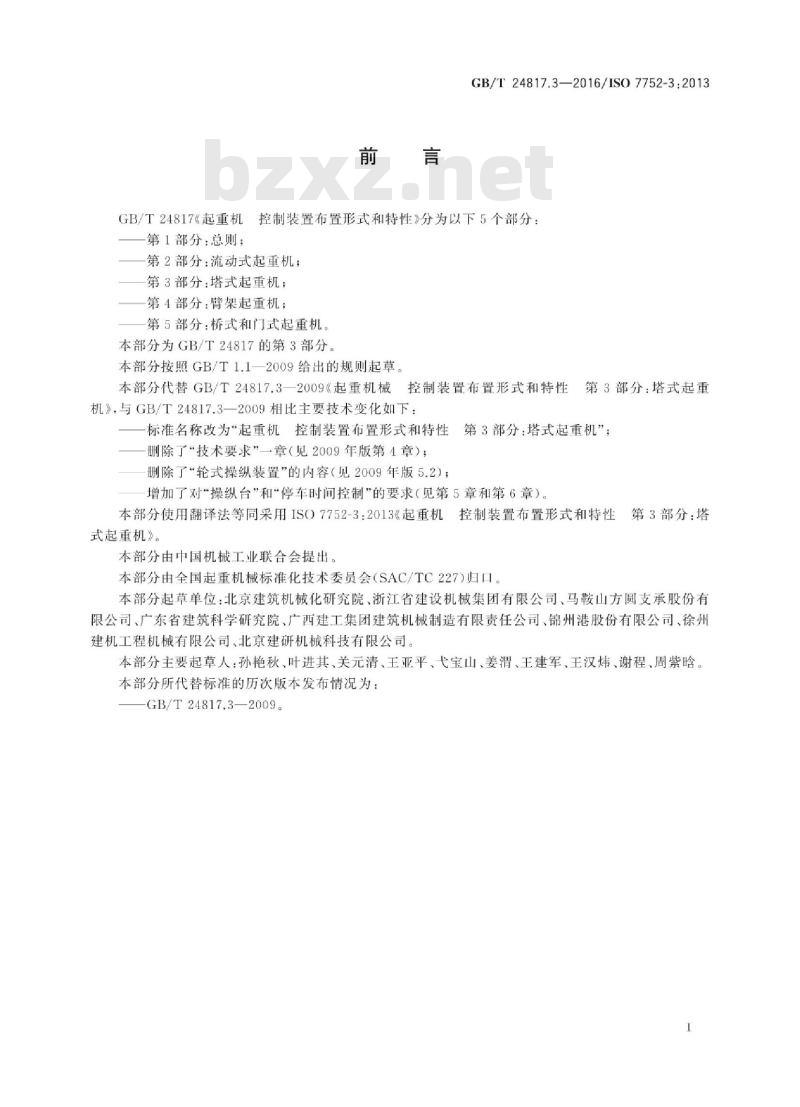

GB/T24817.3—2016/ISO7752-3:2013GB/T24817《起重机控制装置布置形式和特性》分为以下5个部分第1部分：总则；
第2部分：流动式起重机；
-第3部分：塔式起重机；
一第4部分：臂架起重机；
一第5部分：桥式和门式起重机。本部分为GB/T24817的第3部分
本部分按照GB/T1.1—2009给出的规则起草。本部分代替GB/T24817.3一2009《起重机械控制装置布置形式和特性第3部分：塔式起重
机》，与GB/T24817.3—2009相比主要技术变化如下：标准名称改为“起重机控制装置布置形式和特性第3部分：塔式起重机”；删除了“技术要求”一章（见2009年版第4章）；删除了“轮式操纵装置”的内容（见2009年版5.2）；增加了对“操纵台”和“停车时间控制的要求（见第5章和第6章）。本部分使用翻译法等同采用ISO7752-3：2013《起重机控制装置布置形式和特性第3部分：塔式起重机》。
本部分由中国机械工业联合会提出本部分由全国起重机械标准化技术委员会（SAC/TC227）归口。本部分起草单位：北京建筑机械化研究院、浙江省建设机械集团有限公司、马鞍山方圆支承股份有限公司、广东省建筑科学研究院、广西建工集团建筑机械制造有限责任公司、锦州港股份有限公司、徐州建机工程机械有限公司、北京建研机械科技有限公司本部分主要起草人：孙艳秋、叶进其、关元清、王亚平、宝山、姜渭、王建军、王汉炜、谢程、周紫晗本部分所代替标准的历次版本发布情况为：GB/T24817.3—2009

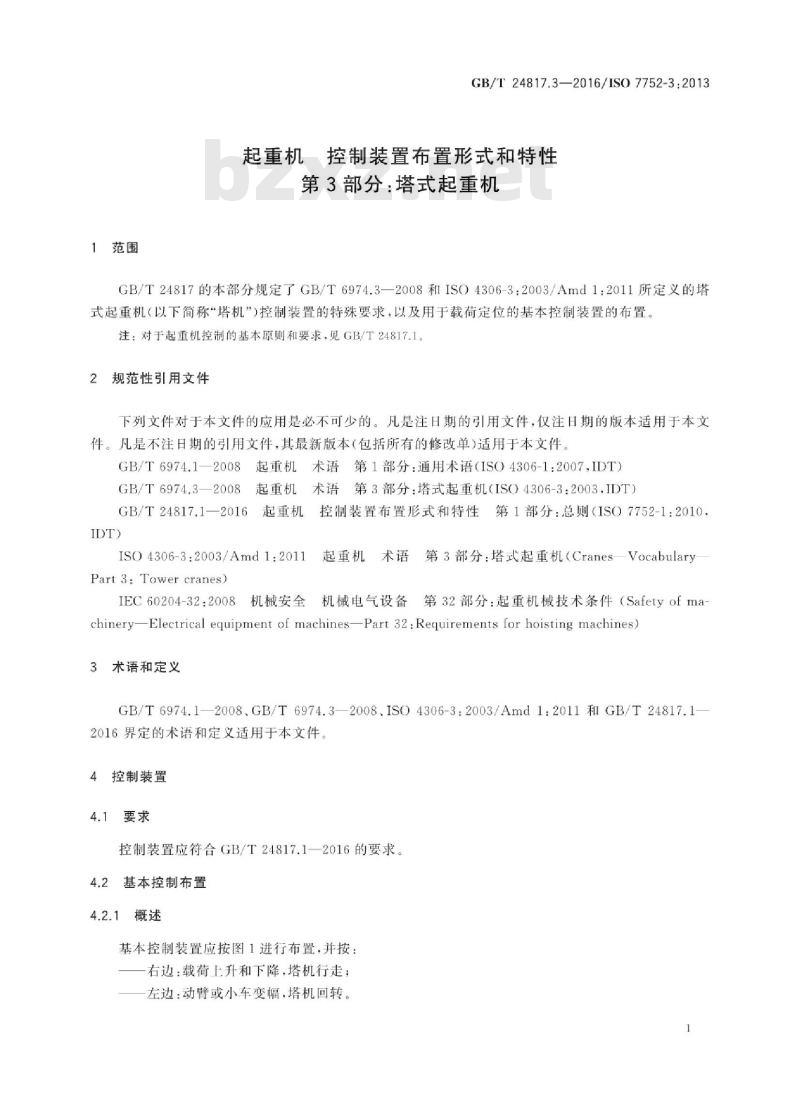

1范围
GB/T24817.3—2016/ISO7752-3:2013起重机控制装置布置形式和特性第3部分：塔式起重机
GB/T24817的本部分规定了GB/T6974.3—2008和ISO4306-3：2003/Amd1：2011所定义的塔式起重机（以下简称“塔机”)控制装置的特殊要求，以及用于载荷定位的基本控制装置的布置，注：对于起重机控制的基本原则和要求，见GB/T24817.12规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T6974.1-2008起重机术语第1部分：通用术语（ISO4306-1:2007，IDT）GB/T6974.3—2008起重机术语第3部分：塔式起重机（ISO4306-3：2003.IDT）GB/T24817.1一2016起重机控制装置布置形式和特性第1部分：总则（ISO7752-1：2010，IDT)
ISO4306-3:2003/Amd1:2011
Part 3: Tower cranes)
起重机术语第3部分：塔式起重机（Cranes一VocabularyIEC60204-32：2008机械安全机械电气设备第32部分：起重机械技术条件（Safetyofma-chinery-Electrical equipment of machines-Part 32 :Requirements for hoisting machines)3术语和定义
GB/T6974.1—2008、GB/T6974.3—2008、ISO4306-3:2003/Amd1:2011和GB/T24817.12016界定的术语和定义适用于本文件。4控制装置
4.1要求
控制装置应符合GB/T24817.1—2016的要求。4.2基本控制布置
4.2.1概述

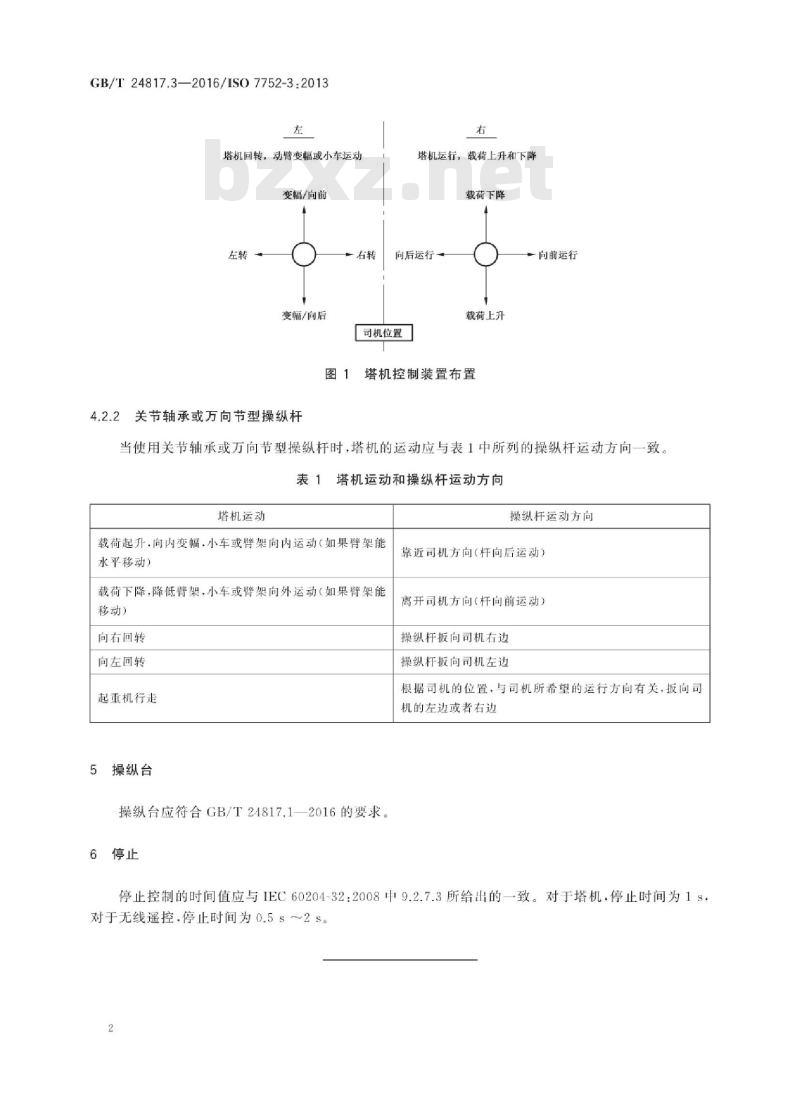

基本控制装置应按图1进行布置，并按：一右边：载荷上升和下降，塔机行走；一左边：动臂或小车变幅，塔机回转。1
GB/T24817.3—2016/ISO7752-3:2013左
塔机回转，动臂变幅或小车运动变幅/向前
变幅/向后
塔机运行，载荷上升和下降
载荷下降
向后运行
司机位置下载标准就来标准下载网
载荷上升
图1塔机控制装置布置
4.2.2关节轴承或万向节型操纵杆向前运行
当使用关节轴承或万向节型操纵杆时，塔机的运动应与表1中所列的操纵杆运动方向一致。塔机运动和操纵杆运动方向
塔机运动
载荷起升，向内变幅，小车或臂架向内运动（如果臂架能水平移动）
载荷下降，降低臂架，小车或臂架向外运动（如果臂架能移动）
向右回转
向左回转
起重机行走
操纵台
操纵台应符合GB/T24817.1—2016的要求。6停止
操纵杆运动方向
靠近司机方向（杆向后运动）
离开司机方向（杆向前运动）
操纵杆扳向司机右边
操纵杆扳向司机左边
根据司机的位置，与司机所希望的运行方向有关，扳向司机的左边或者右边
停止控制的时间值应与IEC60204-32：2008中9.2.7.3所给出的一致。对于塔机，停止时间为1S对于无线遥控，停止时间为0.5S22

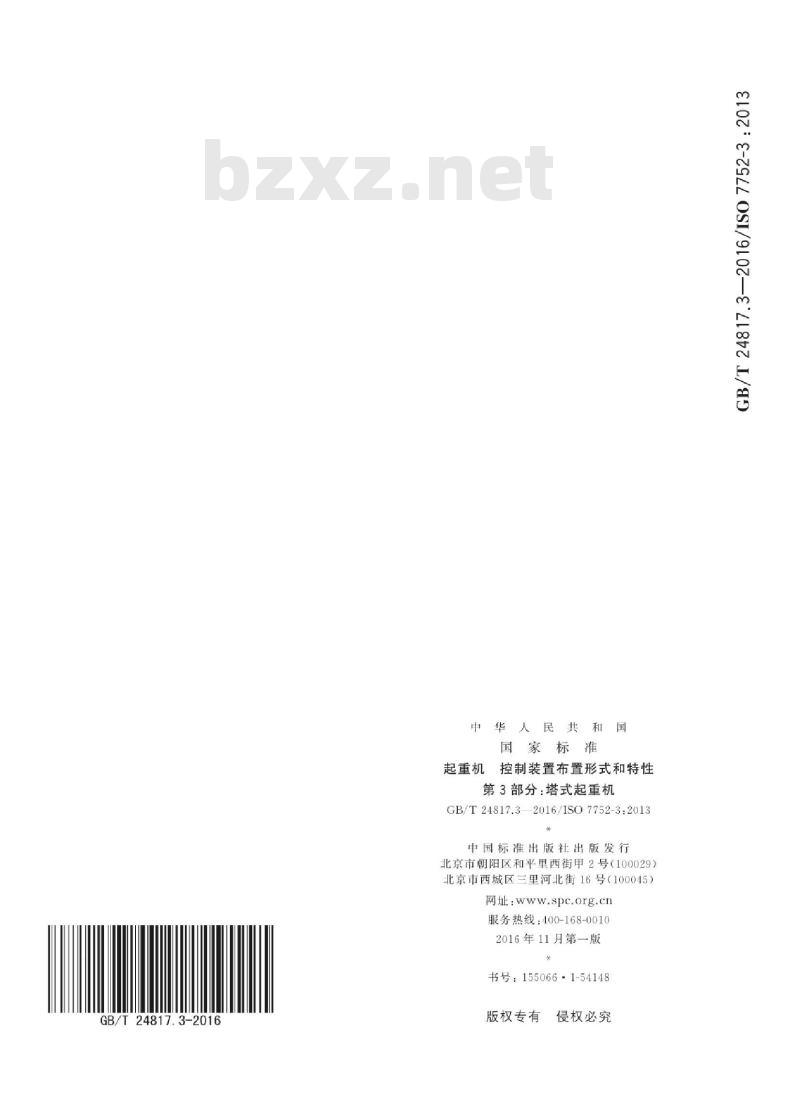

GB/T24817.3-2016
中华人民共
国家标准
起重机控制装置布置形式和特性第3部分：塔式起重机
GB/T24817.32016/ISO7752-3:2013*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2016年11月第一版
书号：155066：1-54148
版权专有
侵权必究
