【轻工行业标准(QB)】 校音器

QB/T2417--1998

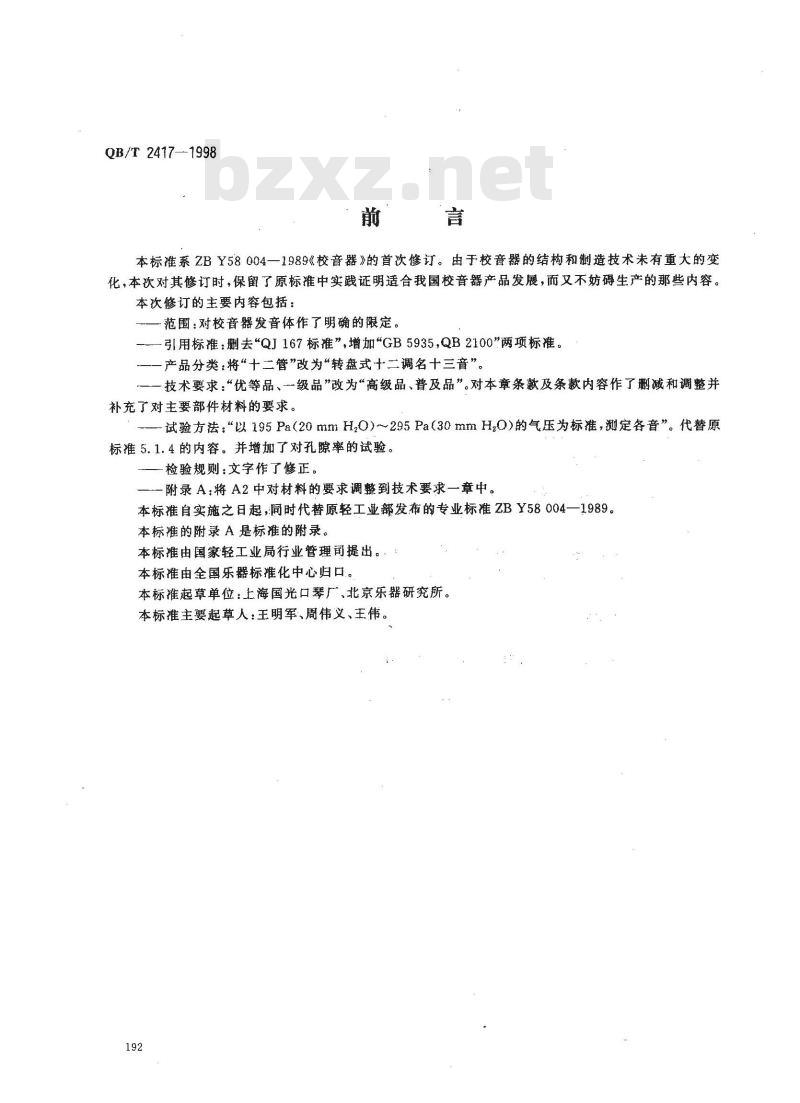

本标准系ZBY58004一1989《校音器》的首次修订。由于校音器的结构和制造技术未有重大的变化，本次对其修订时，保留了原标准中实践证明适合我国校音器产品发展，而又不妨碍生产的那些内容。本次修订的主要内容包括：
范围：对校音器发音体作了明确的限定。-引用标准：删去“QJ167标准”，增加\GB5935，QB2100\两项标准。一产品分类：将“十二管”改为“转盘式十二调名十三音”。技术要求：“优等品、一级品”改为“高级品、普及品”。对本章条款及条款内容作了删减和调整并补充了对主要部件材料的要求。试验方法：“以195Pa(20mmHz0)～295Pa(30mmHO)的气压为标准，测定各音”。代替原标准5.1.4的内容。并增加了对孔隙率的试验。一检验规则：文字作了修正。
一附录A：将A2中对材料的要求调整到技术要求一章中。本标准自实施之日起，同时代替原轻工业部发布的专业标准ZBY58004—1989。本标准的附录 A是标准的附录。本标准由国家轻工业局行业管理司提出。本标准由全国乐器标准化中心归口。本标准起草单位：上海国光口琴厂、北京乐器研究所。本标准主要起草人：王明军、周伟义、王伟。192

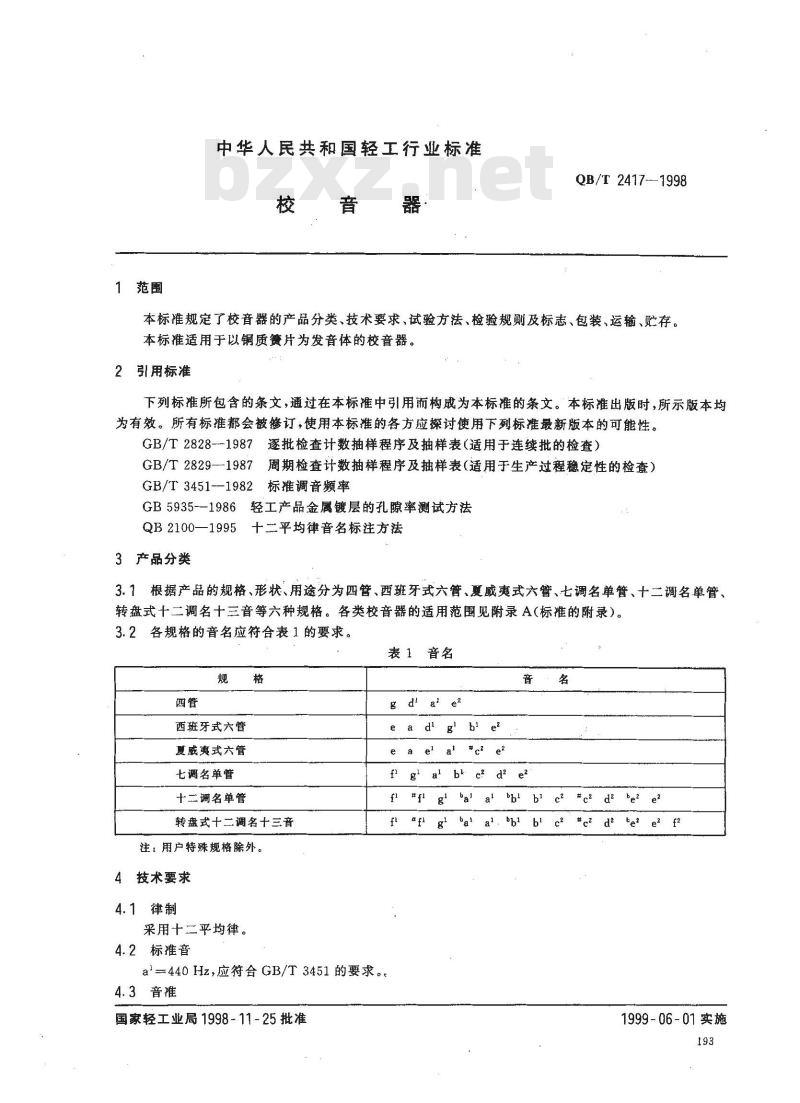

中华人民共和国轻工行业标准
校音器
QB/T 2417-1998
本标准规定了校音器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于以铜质簧片为发音体的校音器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828--1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829-—1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T3451--1982标推调音频率
GB5935--1986轻工产品金属镀层的孔隙率测试方法QB2100—1995十二平均律音名标注方法3产品分类
3.1根据产品的规格、形状、用途分为四管、西班牙式六管、夏威夷式六管、七调名单管、十二调名单管、转盘式十二调名十三音等六种规格。各类校音器的适用范围见附录A(标准的附录)。3.2各规格的音名应符合表1的要求。表１音名
西班牙式六管
夏威夷式六管
七调名单管
十二调名单管
转盘式十二调名十三音
注：用户特殊规格除外。
4技术要求
4.1律制
采用十二平均律。
4.2标准音免费标准bzxz.net
a一440Hz，应符合GB/T3451的要求。4.3音准
国家轻工业局1998-11-25批准
c?d2e2
#c2d?be?e2
cz d be? e? f?
1999-06-01实施
QB/T 2417-1998

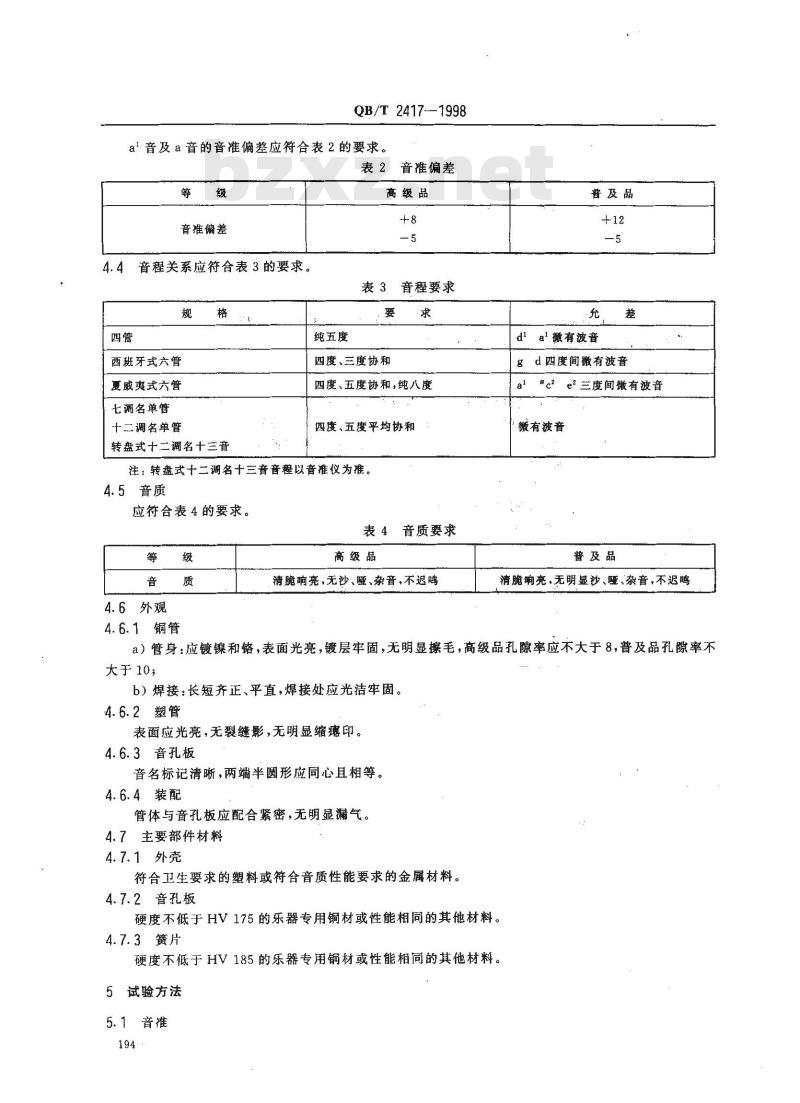

a音及a音的音准偏差应符合表2的要求。表 2音准偏差
音准偏差
4.4音程关系应符合表3的要求。规
西班牙式六管
夏威夷式六管
七调名单管
十二调名单管
转盘式十二调名十三音
纯五度
高级品
表3音程要求
四度、三度协和
四度、五度协和，纯八度
四度、五度平均协和
注：转盘式十二调名十三音音程以音准仪为准。4.5音质
应符合表4的要求。
表4音质要求
4.6外观
4.6.1铜管
高级品
清脆响亮，无钞、睡、杂音，不迟鸣普及品
da微有波音
g d 四度间微有波音
a'#c2e?兰度间徽有波音
微有波音
普及品
清脆响亮，无明显沙、嘎、杂音，不迟鸣a）管身：应镀镍和铬，表面光亮，镀层牢固，无明显擦毛，高级品孔隙率应不大于8，普及品孔隙率不大于10；
b）焊接：长短齐正、平直，焊接处应光洁牢固。4.6.2塑管
表面应光亮，无裂缝影，无明显缩瘦印。4.6.3音孔板
音名标记清晰，两端半圆形应同心且相等4.6.4装配
管体与音孔板应配合紧密，无明显漏气。4.7主要部件材料
4.7.1外壳
符合卫生要求的塑料或符合音质性能要求的金属材料。4.7.2音孔板
硬度不低于HV175的乐器专用铜材或性能相同的其他材料。4.7.3簧片
硬度不低于HV185的乐器专用铜材或性能相同的其他材料。5试验方法
5.1音谁
QB/T 2417—1998

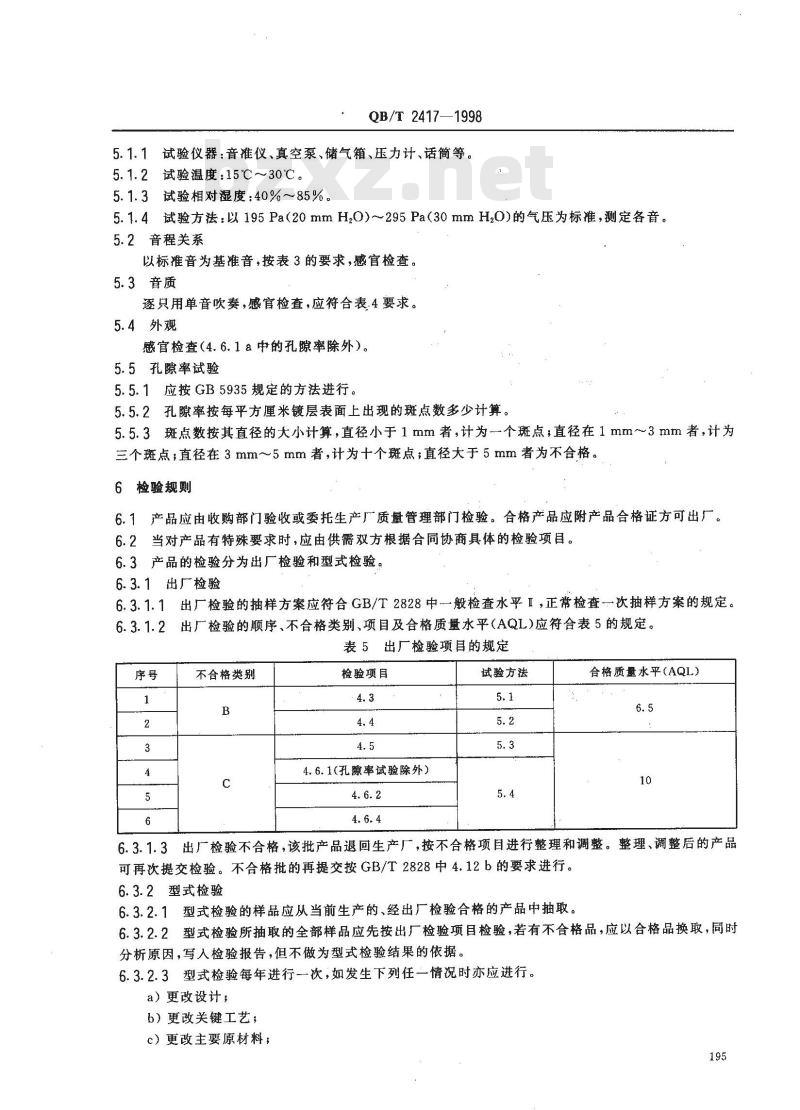

5.1.1试验仪器：音准仪、真空泵、储气箱、压力计、话简等。5.1.2试验温度：15℃~30℃。
5.1.3试验相对湿度：40%～85%。5.1.4试验方法：以195Pa(20mmH,0)~295Pa(30mmH,0)的气压为标准，测定各音。5.2音程关系
以标准音为基准音，按表3的要求，感官检查。5.3音质
逐只用单音吹奏，感官检查，应符合表.4要求。5.4外观
感官检查（4.6.1a中的孔隙率除外）。5.5孔隙率试验
5.5.1应按GB5935规定的方法进行。5.5.2孔隙率按每平方厘米镀层表面上出现的斑点数多少计算。5.5.3斑点数按其直径的大小计算，直径小于1 mm者，计为个斑点；直径在1 mm～3mm者，计为三个斑点；直径在3mm~～~5mm者,计为十个斑点；直径大于5mm者为不合格。6检验规则
6.1产品应由收购部门验收或委托生产厂质量管理部门检验。合格产品应附产品合格证方可出厂。6.2当对产品有特殊要求时，应由供需双方根据合同协商具体的检验项目。6.3产品的检验分为出厂检验和型式检验。6.3.1出厂检验
6.3.1.1出厂检验的抽样方案应符合GB/T2828中一般检查水平I，正常检查-次抽样方案的规定。出厂检验的顺序、不合格类别、项目及合格质量水平（AQL)应符合表5的规定。6.3.1.2
表5出厂检验项目的规定
不合格类别
检验项目
4.6.1(孔隙率试验除外）
试验方法
合格质量水平（AQL）
6.3.1.3出厂检验不合格，该批产品退回生产厂，按不合格项目进行整理和调整。整理、调整后的产品可再次提交检验。不合格批的再提交按GB/T2828中4.12b的要求进行。6.3.2型式检验
6.3.2.1型式检验的样品应从当前生产的、经出厂检验合格的产品中抽取。6.3.2.2型式检验所抽取的全部样品应先按出厂检验项目检验，若有不合格品，应以合格品换取，同时分析原因，写入检验报告，但不做为型式检验结果的依据。6.3.2.3型式检验每年进行一次，如发生下列任一情况时亦应进行。a）更改设计；
b）更改关键工艺；
c）更改主要原材料；
QB/T 2417--1998

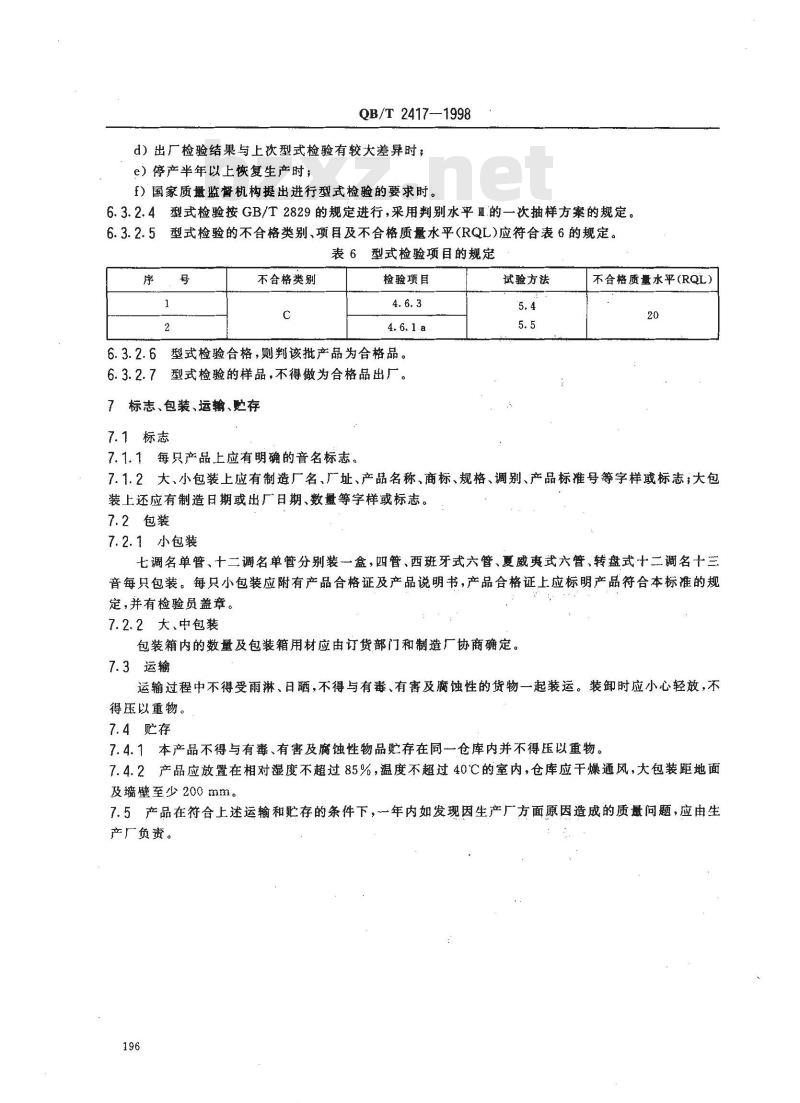

d）出厂检验结果与上次型式检验有较大差异时；e）停产半年以上恢复生产时；
）国家质量蓝督机构提出进行型式检验的要求时。6.3.2.4型式检验按GB/T2829的规定进行，采用判别水平的一次抽样方案的规定。6.3.2.5型式检验的不合格类别、项目及不合格质量水平（RQL)应符合表6的规定。表6型式检验项目的规定
不合格类别
检验项目
6.3.2.6型式检验合格，则判该批产品为合格品。6.3.2.7型式检验的样品，不得做为合格品出厂。7标志、包装、运输、贮存
7.1标志
7.1.1每只产品上应有明确的音名标志试验方法
不合格质量水平(RQL)
7.1.2大、小包装上应有制造厂名、厂址、产品名称、商标、规格、调别、产品标准号等字样或标志；大包装上还应有制造日期或出厂日期、数量等字样或标志。7.2包装
7.2.1小包装
七调名单管、十二调名单管分别装一盒，四管、西班牙式六管、夏威夷式六管、转盘式十二调名十三音每只包装。每只小包装应附有产品合格证及产品说明书，产品合格证上应标明产品符合本标准的规定，并有检验员盖章。
7.2.2大、中包装
包装箱内的数量及包装箱用材应由订货部门和制造厂协商确定。7.3运输
运输过程中不得受雨淋、日晒，不得与有毒、有害及腐蚀性的货物一起装运。装卸时应小心轻放，不得压以重物。
7.4贮存
7.4.1本产品不得与有毒、有害及腐蚀性物品贮存在同一仓库内并不得压以重物。7.4.2产品应放置在相对湿度不超过85%，温度不超过40℃的室内，仓库应干燥通风，大包装距地面及墙壁至少200mm。
7.5产品在符合上述运输和贮存的条件下，一年内如发现因生产厂方面原因造成的质量问题，应由生产厂负责。
A1校音器适用范围如表A1所示。规
西班牙式六管
夏威夷式六管
七调名单管
十二调名单管
转盘式十二调名十三音
QB/T2417—1998
附录A
（标准的附录）
校音器适用范围
表A1校音器适用范围
适用范围
适用于小提寒、蔓陀林及五度音乐器定音用适用于西斑牙吉它定音用
适用于夏爽吉它定音用
适用于中西弦乐器及戏剧歌唱等定音或定调用197
清理整顿后的国家标准（GB)转化为轻工行业标准（QB）对照表根据国家轻工业局国轻行[1999]112号文，“关于发布轻工专业标准、清理整顿后的部分国家标准转化为轻工行业标准的通知”精神，以下国家标准已转化为新的轻工行业标准。原标准编号
GB 5926—1986
GB 5935—1986
GB 5938-1986
GB 5944-1986
GB 12107—1989
标准名称
轻工产品金属镀层和化学处理层的外观质量测试方法轻工产品金属镀层的孔率测试方法轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法
轻工产品金属镀层腐蚀试验结果的评价键盘乐器键宽尺寸系列
转化后标推编号
QB/T 3814--1999
QB/T 3823—1999
QB/T3826-—1999
QB/T3832-1999
QB/T3912--1999
