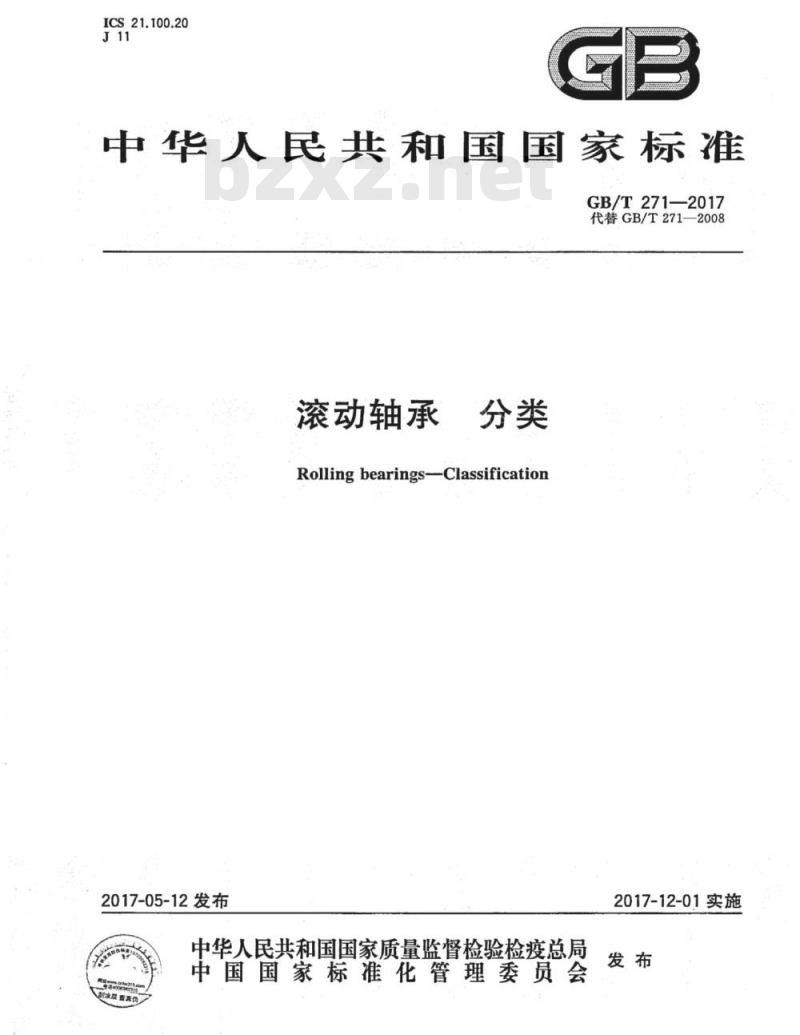

滚动轴承
Rolling bearings--Classification2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施

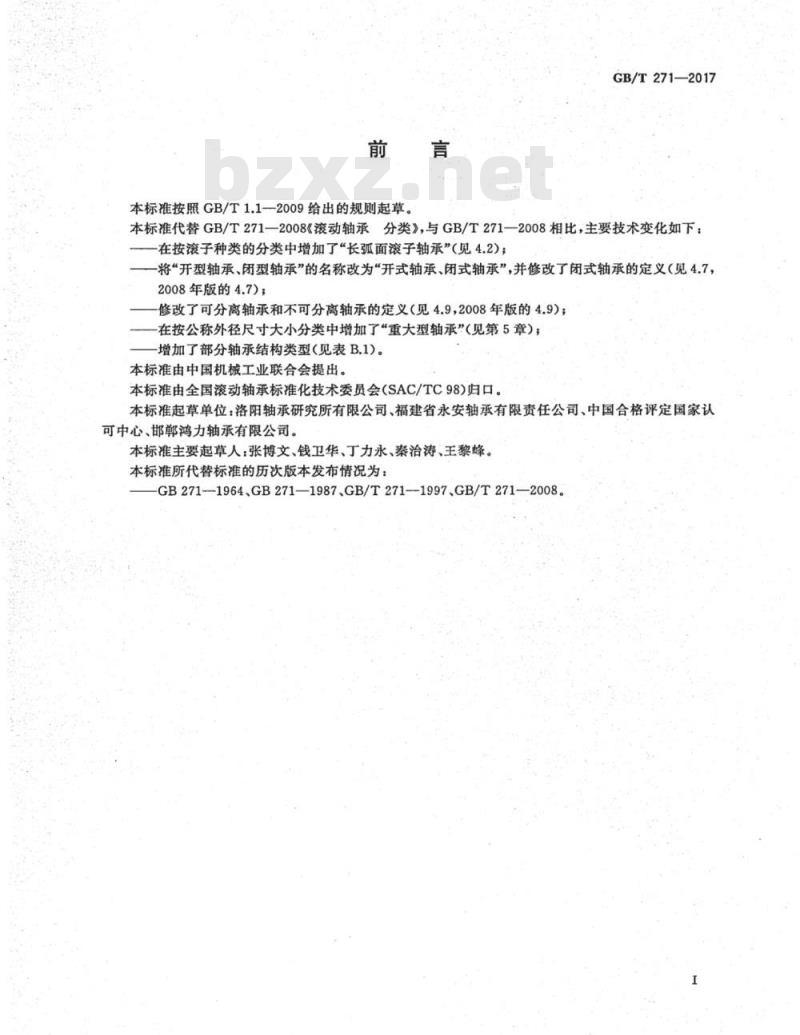

本标推按照GB/T1.1-2009给出的规则起草。GB/T271—2017
本标准代替GB/T271—2008《滚动轴承分类》，与GB/T271—2008相比，主要技术变化如下：在按滚子种类的分类中增加了“长弧面滚子轴承”（见4.2）；将“开型轴承、闭型轴承”的名称改为“开式轴承、闭式轴承”，并修改了闭式轴承的定义（见4.7，2008年版的4.7)；
修改了可分离轴承和不可分离轴承的定义（见4.9，2008年版的4.9）：在按公称外径尺寸大小分类中增加了“重大型轴承”（见第5章）；增加了部分轴承结构类型（见表B.1）。本标准由中国机械工业联合会提出，本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所有限公司、福建省永安轴承有限责任公司、中国合格评定国家认可中心、邯郸鸿力轴承有限公司。本标准主要起草人：张博文、钱卫华、丁力永、秦治涛、王黎峰。本标准所代替标准的历次版本发布情况为：GB271—1964、GB271—1987、GB/T271—1997、GB/T271—2008。1范围

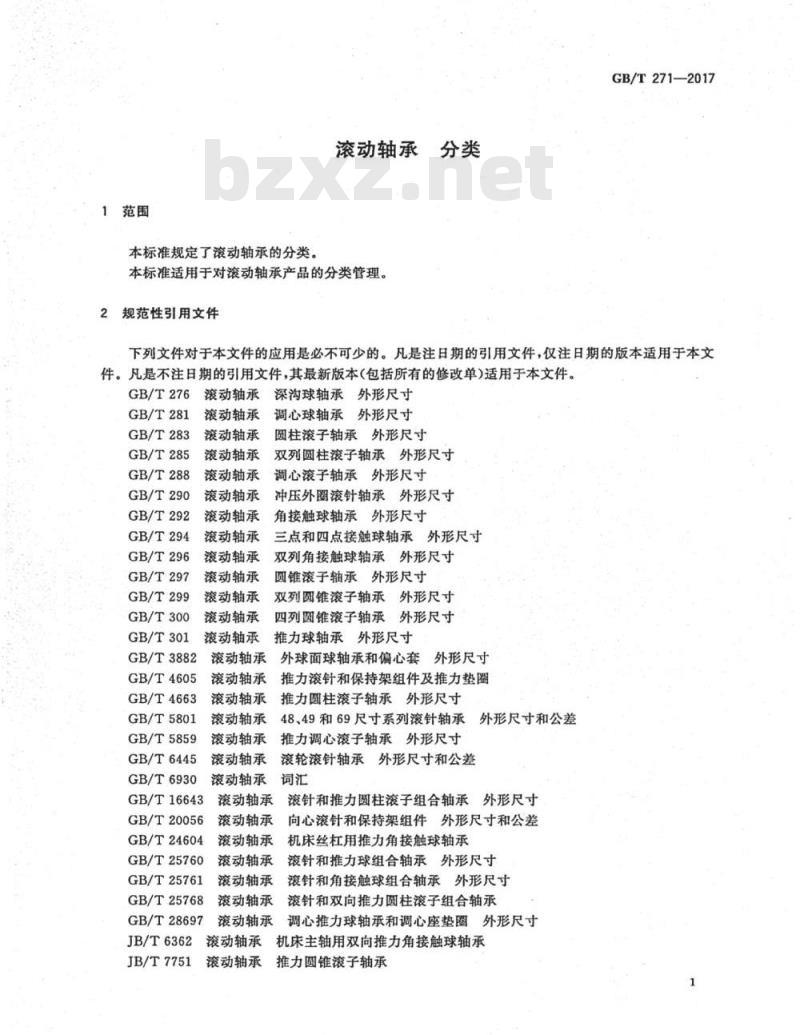

本标准规定了滚动轴承的分类。分类
滚动轴承
本标准适用于对滚动轴承产品的分类管理。2规范性引用文件
GB/T271—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T276
GB/T281
GB/T283
GB/T285
GB/T288
GB/T290
GB/T292
GB/T294
GB/T296
GB/T297
GB/T299
GB/T300
GB/T301
GB/T3882
GB/T4605
GB/T4663
GB/T5801
GB/T5859
GB/T6445
GB/T6930
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
深沟球轴承外形尺寸
调心球轴承外形尺寸
圆柱滚子轴承外形尺寸
双列圆柱滚子轴承外形尺寸
调心滚子轴承外形尺寸
冲压外圈滚针轴承外形尺寸
角接触球轴承外形尺寸
三点和四点接触球轴承外形尺寸双列角接触球轴承，外形尺寸
圆锥滚子轴承外形尺寸
双列圆锥滚子轴承外形尺寸
四列圆锥滚子轴承外形尺寸
推力球轴承外形尺寸
外球面球轴承和偏心套外形尺寸推力滚针和保持架组件及推力垫圈推力圆柱滚子轴承外形尺寸
外形尺寸和公差
48、49和69尺寸系列滚针轴承
推力调心滚子轴承外形尺寸
滚轮滚针轴承外形尺寸和公差
滚动轴承
滚动轴承
GB/T16643
GB/T20056
GB/T24604
GB/T25760
GB/T25761
GB/T25768
GB/T28697
JB/T6362
JB/T7751
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚针和推力圆柱滚子组合轴承外形尺寸向心滚针和保持架组件外形尺寸和公差机床丝杠用推力角接触球轴承
滚针和推力球组合轴承外形尺寸滚针和角接触球组合轴承外形尺寸滚针和双向推力圆柱滚子组合轴承调心推力球轴承和调心座垫圈外形尺寸机床主轴用双向推力角接触球轴承推力圆锥滚子轴承
GB/T271—2017
JB/T8717滚动轴承转向器用推力角接触球轴承3术语和定义

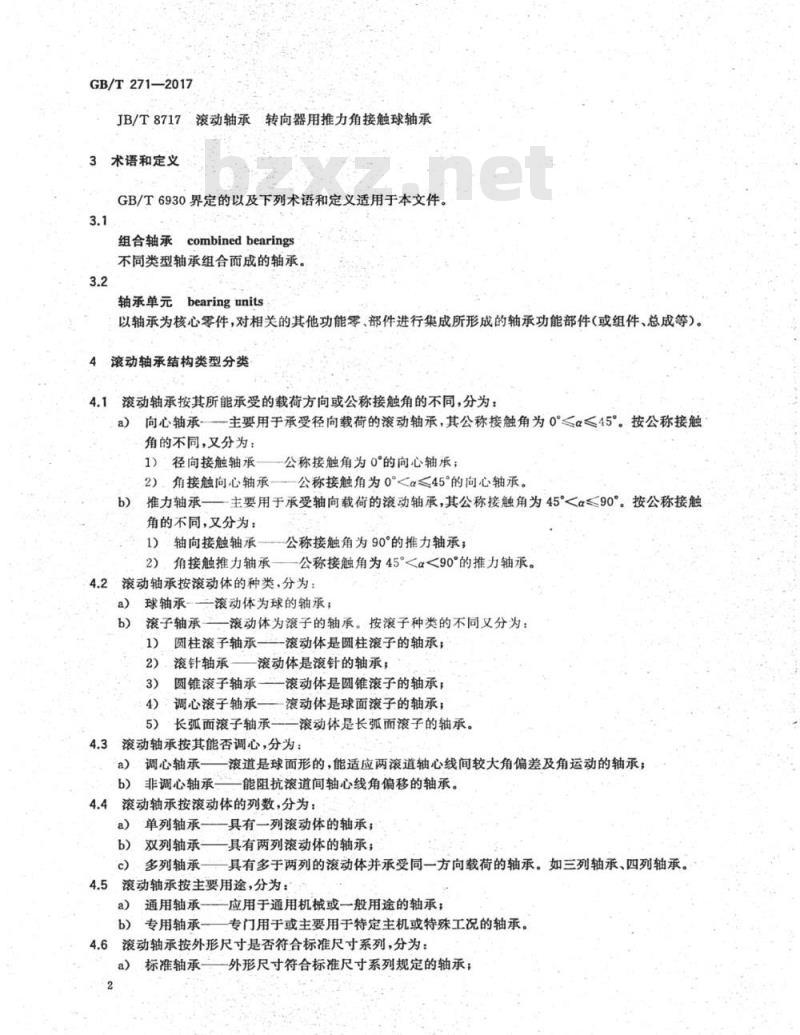

GB/T6930界定的以及下列术语和定义适用于本文件。3.1
组合轴承combinedbearings
不同类型轴承组合而成的轴承。3.2
轴承单元bearingunits
以轴承为核心零件，对相关的其他功能零、部件进行集成所形成的轴承功能部件（或组件、总成等）。4·滚动轴承结构类型分类
4.1滚动轴承按其所能承受的载荷方向或公称接触角的不同，分为：a）向心轴承
主要用于承受径向载荷的滚动轴承，其公称接触角为0<α45。按公称接触角的不同，又分为：
径向接触轴承
公称接触角为0°的向心轴承；
角接触向心轴承一公称接触角为0<α≤45°的向心轴承。b)
推力轴承
一主要用于承受轴向载荷的滚动轴承，其公称接触角为45<α≤90°。按公称接触角的不同，又分为：
1）轴向接触轴承公称接触角为90°的推力轴承；角接触推力轴承一—公称接触角为45<α<90°的推力轴承。2）
4.2滚动轴承按滚动体的种类，分为：a)
球轴承-
一滚动体为球的轴承；
滚子轴承
一滚动体为滚子的轴承。按滚子种类的不同又分为：圆柱滚子轴承一
一滚动体是圆柱滚子的轴承；
溶动体是滚针的轴承：
滚针轴承
圆锥滚子轴承一一滚动体是圆锥滚子的轴承4）
调心滚子轴承一滚动体是球面滚子的轴承；5）长弧面滚子轴承一一滚动体是长弧面滚子的轴承。4.3滚动轴承按其能否调心，分为：a）：调心轴承
b）非调心轴承一
滚道是球面形的，能适应两滚道轴心线间较大角偏差及角运动的轴承；能阻抗滚道间轴心线角偏移的轴承4.4滚动轴承按滚动体的列数，分为：a）单列轴承
b）双列轴承一
具有一列滚动体的轴承；
具有两列滚动体的轴承；
多列轴承一具有多于两列的滚动体并承受同一方向载荷的轴承。如三列轴承、四列轴承。e
4.5滚动轴承按主要用途，分为：a）通用轴承一
b）专用轴承
应用于通用机械或一般用途的轴承；专门用于或主要用于特定主机或特殊工况的轴承。4.6滚动轴承按外形尺寸是否符合标准尺寸系列，分为：a）标准轴承-
外形尺寸符合标准尺寸系列规定的轴承；b）非标轴承-

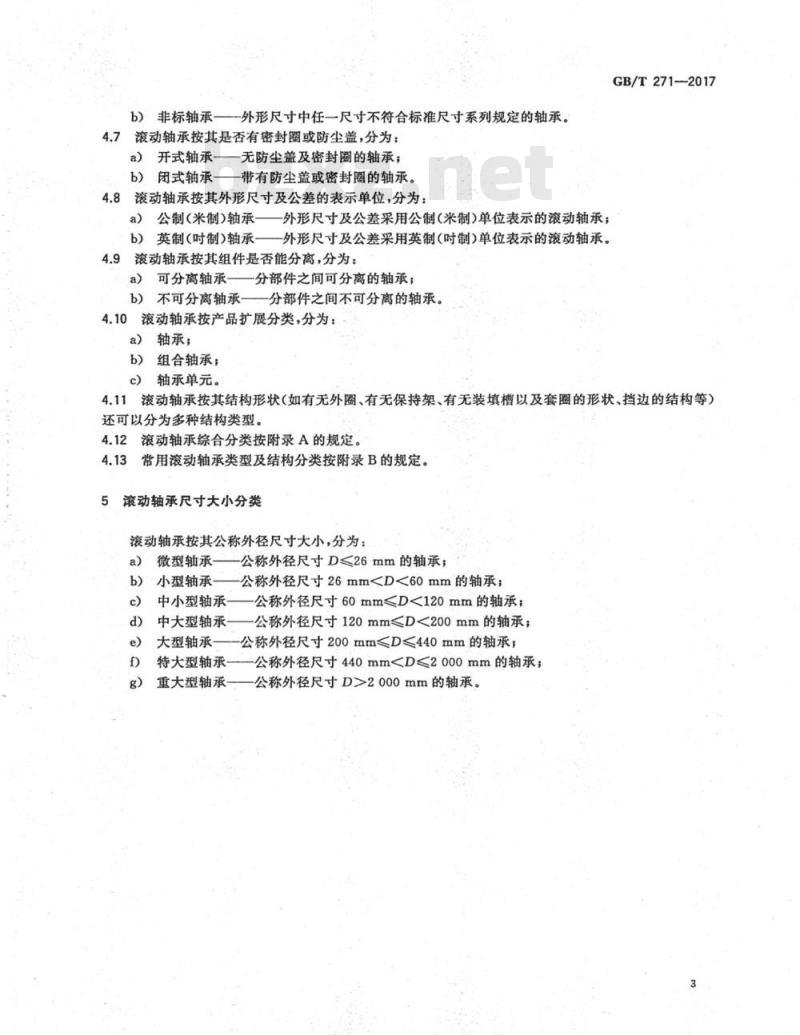

一外形尺寸中任一尺寸不符合标准尺寸系列规定的轴承。4.7滚动轴承按其是否有密封圈或防尘盖，分为：a）开式轴承一无防尘盖及密封圈的轴承；b）闭式轴承一
一带有防尘盖或密封圈的轴承。滚动轴承按其外形尺寸及公差的表示单位，分为：4.8
外形尺寸及公差采用公制(米制)单位表示的滚动轴承；a）公制(米制)轴承
b）英制（时制）轴承一一外形尺寸及公差采用英制（时制）单位表示的滚动轴承。4.9滚动轴承按其组件是否能分离，分为：a）可分离轴承
b）不可分离轴承
分部件之间可分离的轴承；
分部件之间不可分离的轴承。
4.10滚动轴承按产品扩展分类，分为：a）轴承；
b）组合轴承；
c）轴承单元。
GB/T271—2017
4.11滚动轴承按其结构形状（如有无外圈、有无保持架、有无装填槽以及套圈的形状、挡边的结构等）还可以分为多种结构类型。
4.12滚动轴承综合分类按附录A的规定。4.13
常用滚动轴承类型及结构分类按附录B的规定。5
滚动轴承尺寸大小分类
滚动轴承按其公称外径尺寸大小，分为：微型轴承一一公称外径尺寸D≤26mm的轴承；b)
小型轴承
中小型轴承
中大型轴承
大型轴承
特大型轴承
重大型轴承
公称外径尺寸26mm2000mm的轴承。GB/T271—2017
附录A
（规范性附录）
滚动轴承综合分类结构图
滚动轴承综合分类结构图见图A.1。径向接触球轴承
径向接轴承
径向接触滚子轴承
向心轴承
深沟球轴承
圆柱滚子轴承
镀针轴承
调心球轴承
角接触向心球轴承
角接触球轴承
角接触向心轴承
轴向接触轴承
推力轴承
浪动轴承
角接触推力轴承、
组合轴承(细分省略)
轴承单元
角接触向心滚子轴承
轴向接触球轴承
、轴向接触滚子轴承
角接触推力球轴承
四锥液子轴承
调心滚子轴承
推力球轴承
推力圆柱浪子轴承
推力滚针轴承
推力角接触球轴承
推力脚锥滚子轴承
角接触推力滚子轴承
推力调心滚子轴承
滚动轴承综合分类结构图
附录B
（规范性附录）
常用滚动轴承结构类型分类
常用滚动轴承结构类型分类见表B.1表B.1
常用滚动轴承结构类型分类
轴承结构分类
径向接触滚子轴承
圆柱滚子轴承
深沟球轴承
带顶丝外球
面球轴承
带偏心套外
球面球轴承
圆锥孔外球
面球轴承
有装填槽、有
保持架的深
沟球轴承
双列深沟球
外圈无挡边
圆柱滚子
外圈单挡边
圆柱滚子
GB/T271—2017
类型代号
标准编号
GB/T276
GB/T3882
GB/T283
GB/T271-—2017
轴承结构分类
内圈双挡
外圈单挡边、
带平挡圈圆
柱滚子轴承
内圈无挡边
圆柱滚子
内圈单挡边
圆柱滚子
内圈单挡边、
带平挡圈圆
柱滚子轴承
内圈双挡边
双列圆柱滚
子轴承
内圈无挡边
双列圆柱滚
子轴承
滚针轴承
向心滚针和
保持架组件
开口型冲压
外圈液针
表B.1（续）
类型代号
标准编号
GB/T283
GB/T285
GB/T5801
GB/T20056
GB/T290
轴承结构分类
可分离
外圈球面
封口型冲压
外圈滚针
内图带平挡
圈滚轮滚针
内圈带螺栓
轴滚轮滚针
调心球轴承
锁口在外圈
的角接触球
锁口在内图
的角接触球
外圈可分离
的角接触球
内圈可分离
的角接触球
双半内图四
点接触球
表B.1（续）
类型代号
GB/T271—2017
标准编号
GB/T290
GB/T6445
GB/T281
GB/T292
GB/T294
GB/T271—2017
表B.1（续）
标准编号
类型代号
轴承结构分类
双半外图四
点接触球
GB/T294
双半内圈三
点接触球
双列角接触
球轴承
GB/T296
有装填槽的
双列角接触
触球轴
球轴承
GB/T297
圆锥滚子
双内圈双列
GB/T299
圆锥液子
双外圈双列
四锥滚子
GB/T300
四列圆锥滚
子轴承
GB/T288
调心滚子轴
外圈球面滚道
长弧面滚子
调心滚子轴承
长弧面滚子轴承
接触推
轴承结构分类
角接触推力球轴
推力圆柱滚子轴承
推力滚针轴承
推力角接触球轴
可分离型
可分离
推力球轴承
单向调心推
力球轴承
双向推力球
双向调心推
力球轴承
推力圆柱滚
子轴承
双列或多列
推力圆柱滚
子轴承
双向推力圆
柱滚子轴承
推力滚针和
保持架组件
推力角接触
球轴承
表B.1（续）
GB/T271—2017
类型代号
标准编号
GB/T301
GB/T28697
GB/T301
GB/T28697
GB/T4663
GB/T4663
GB/T4605
JB/T8717
GB/T24604
GB/T271—2017
轴承结构分类
双向推力角
接触球轴承
推力圆锥滚
子轴承
双向推力圆
锥滚子轴承
推力调心滚
子轴承
带外罩的滚
针和满装推
力球组合
滚针和推力
球组合轴承
滚针和角接
触球组合
浚针和三点
接触球组合
表B.1(续）
类型代号
标准编号
JB/T6362
JB/T7751
GB/T5859
GB/T25760
GB/T25761
