【国家标准】 煤的热稳定性测定方法

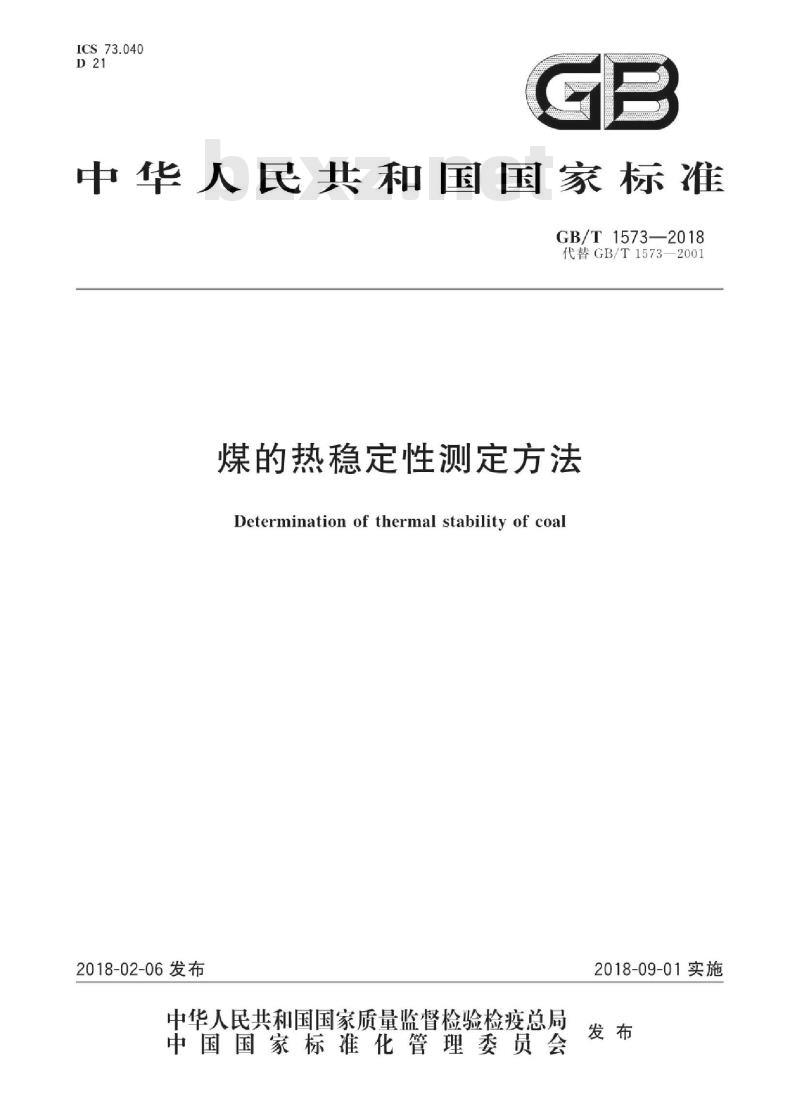

ICS73.040
中华人民共和国国家标准
GB/T1573—2018
代替GB/T1573—2001
煤的热稳定性测定方法
Determination of thermal stability of coal2018-02-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-09-01实施
GB/T1573—2018

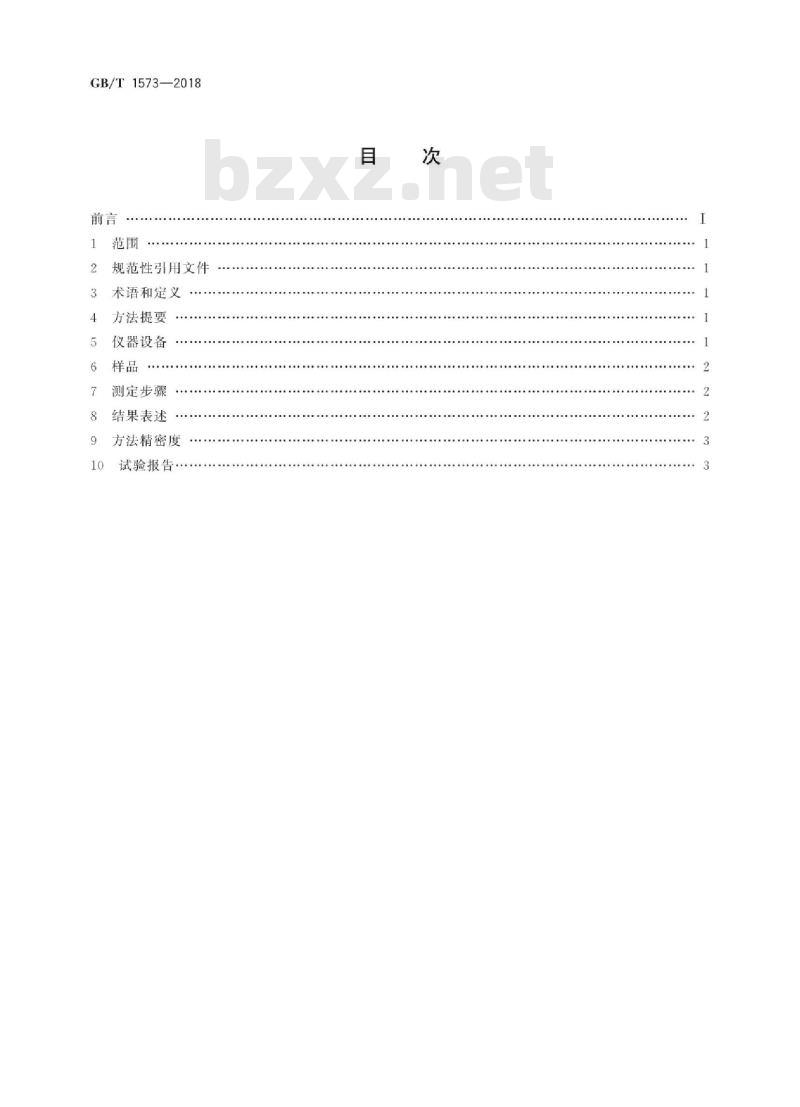

规范性引用文件
术语和定义
方法提要
仪器设备
测定步骤
结果表述
方法精密度
试验报告

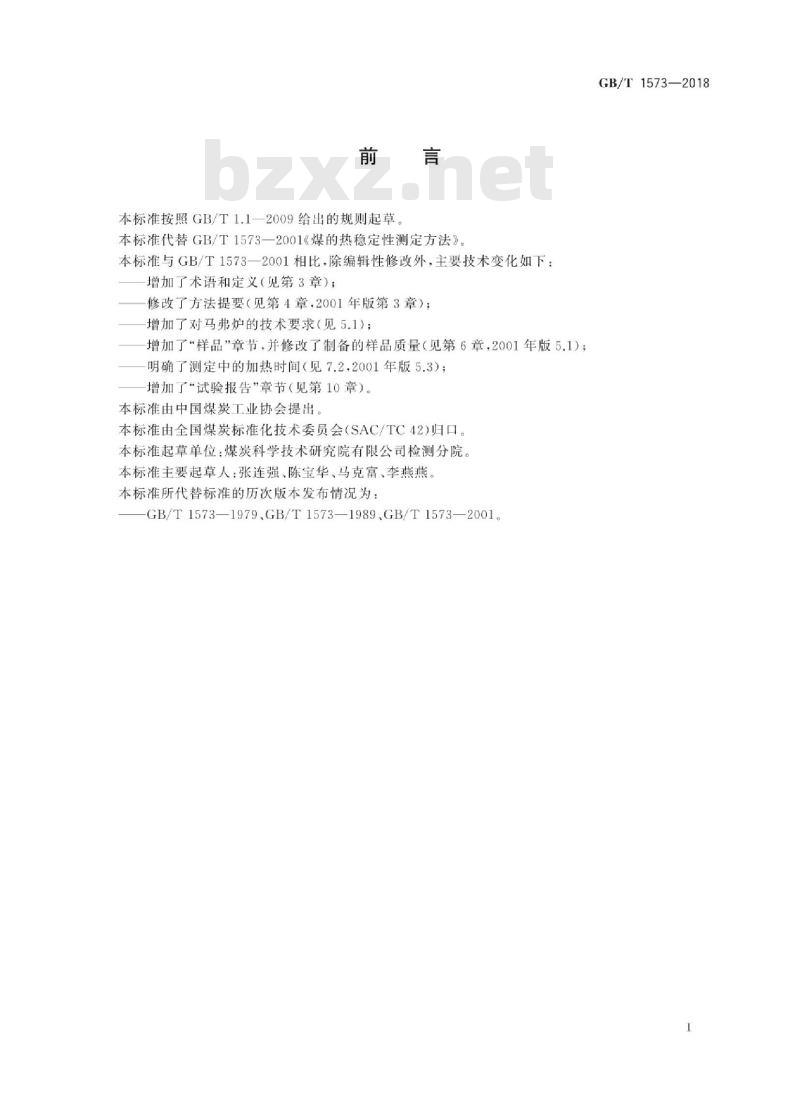

本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T1573一2001《煤的热稳定性测定方法》。本标准与GB/T1573一2001相比，除编辑性修改外，主要技术变化如下：增加了术语和定义（见第3章）；修改了方法提要（见第4章，2001年版第3章）；增加了对马弗炉的技术要求（见5.1）；增加了“样品”章节，并修改了制备的样品质量（见第6章，2001年版5.1）；明确了测定中的加热时间（见7.2，2001年版5.3）；增加了“试验报告”章节（见第10章）。本标准由中国煤炭工业协会提出。本标准由全国煤炭标准化技术委员会（SAC/TC42)归口。本标准起草单位：煤炭科学技术研究院有限公司检测分院。本标准主要起草人：张连强、陈宝华、马克富、李燕燕本标准所代替标准的历次版本发布情况为：GB/T1573—1979.GB/T1573—1989,GB/T1573—2001。GB/T1573—2018
iiiKAoNiKAca

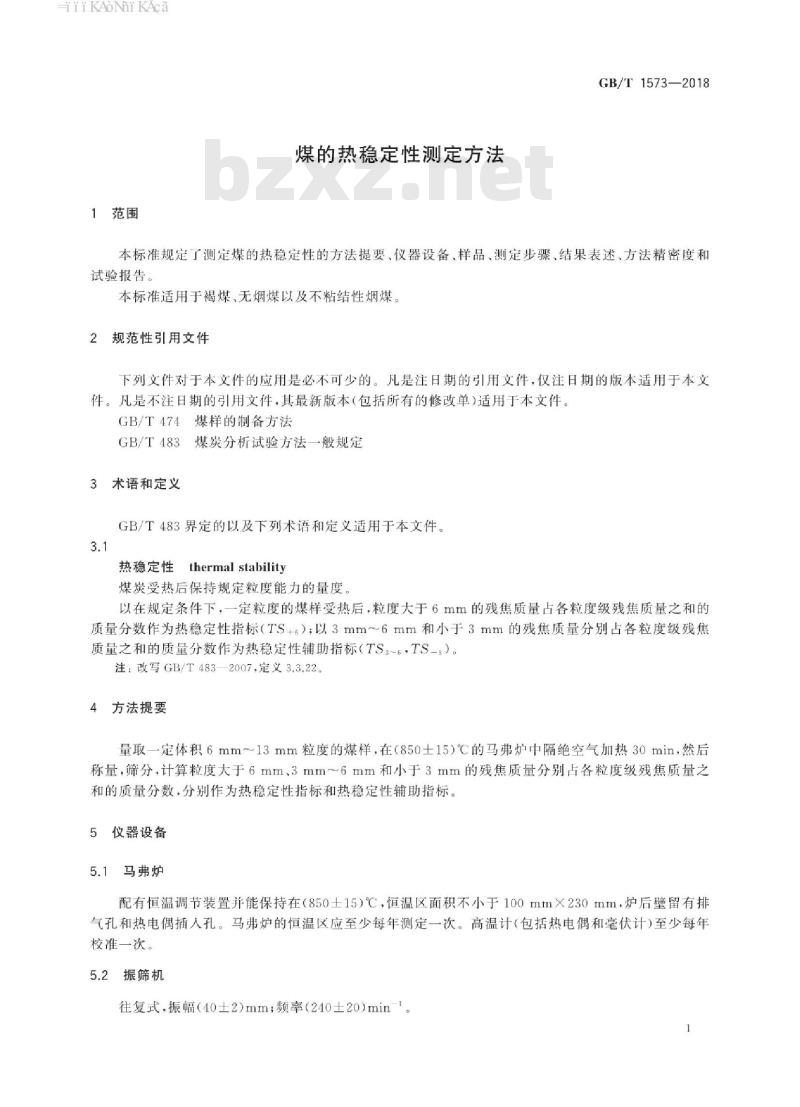

1范围
煤的热稳定性测定方法
GB/T1573—2018
本标准规定了测定煤的热稳定性的方法提要、仪器设备、样品、测定步骤、结果表述、方法精密度和试验报告。
本标准适用于褐煤、无烟煤以及不粘结性烟煤。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T474煤样的制备方法
一般规定
GB/T 483
煤炭分析试验方法
3术语和定义
GB/T483界定的以及下列术语和定义适用于本文件。3.1
热稳定性
thermal stability
煤炭受热后保持规定粒度能力的量度。以在规定条件下，一定粒度的煤样受热后，粒度大于6mm的残焦质量占各粒度级残焦质量之和的质量分数作为热稳定性指标（TS+6）；以3mm～6mm和小于3mm的残焦质量分别占各粒度级残焦质量之和的质量分数作为热稳定性辅助指标（TS~E，TS-：）。注：改写GB/T483—2007，定义3.3.22。4方法提要
量取一定体积6mm13mm粒度的煤样，在（850士15）℃的马弗炉中隔绝空气加热30min，然后称量，筛分，计算粒度大于6mm.3mm~6mm和小于3mm的残焦质量分别占各粒度级残焦质量之和的质量分数，分别作为热稳定性指标和热稳定性辅助指标。5仪器设备
5.1马弗炉
配有恒温调节装置并能保持在（850士15）℃，恒温区面积不小于100mmX230mm，炉后壁留有排气孔和热电偶插入孔。马弗炉的恒温区应至少每年测定一次。高温计（包括热电偶和毫伏计）至少每年校准一次。
5.2振筛机
往复式，振幅（40士2）mm；频率（240士20）min-1。1
iiiKAoNikAca
GB/T1573—2018
5.3圆孔筛
孔径为6mm和3mm，尺寸与振筛机相匹配的方形筛，并配有筛盖和筛底盘5.4工业天平
最大称量1kg，分度值为0.01g。5.5带盖埚
容积为100cm，瓷埚或刚玉埚。
5.6埚架
由耐温900℃以上的金属材料制成。根据马弗炉恒温区的大小，埚架可制成能放置5个或10个。
6样品
按GB/T474制备出粒度为6mm~13mm的空气干燥煤样约2kg，仔细筛去粒度小于6mm的煤样，混合均匀后分成两份。
7测定步骤
7.1用埚从两份煤样中各量取500cm2煤样，称量（称准到0.02g）并使两份煤样质量相差不超过1g。将每份煤样分别装人5个埚，盖好埚盖并将埚放入架。每个样品的重复测定不应同炉次加热。
7.2迅速将装有埚的架送入已升温到900℃的马弗炉恒温区内，关好炉门，将炉温调到850℃，使煤样在此温度下准确加热30min。埚和埚架放人后，要求炉温在8min内恢复至（850土15）℃，此后保持在（850土15）℃，否则此次试验作废，加热时间包括温度恢复时间在内。7.3从马弗炉中取出，冷却到室温，立即称量每份残焦总质量（称准到0.02g）。7.4将孔径6mm和3mm的筛子和筛底盘叠放在振筛机上，然后将称量后的一份残焦倒人6mm筛子内，盖好筛盖并将其固定。
7.5开动振筛机，筛分10min。
7.6分别称量筛分后粒度大于6mm、3mm～6mm及粒度小于3mm的各级残焦质量（称准到0.02g）。将各粒度级残焦的质量之和，与筛分前的残焦总质量相比，二者之差不应超过土1g，否则试验作废。
8结果表述
煤的热稳定性指标和辅助指标按式（1）～式（3)计算：8.1www.bzxz.net
m+#×100
m3~6×100
m-3×100
·（3）
-iiKAoNniKAca
式中：
煤的热稳定性指标，以质量分数（%)表示；煤的热稳定性辅助指标，以质量分数（%)表示；煤的热稳定性辅助指标，以质量分数（%)表示；各级残焦质量之和，单位为克（g）；粒度大于6mm残焦质量，单位为克（g）；粒度为3mm~6mm残焦质量，单位为克（g）；粒度小于3mm残焦质量，单位为克（g）。GB/T1573—2018
每个样品重复测定2次：计算煤的热稳定性指标和辅助指标结果的平均值，按GB/T483规定修约到小数后一位，报出。
方法精密度
煤的热稳定性指标和辅助指标的重复性限均为3.0%。10
试验报告
试验报告至少应包括以下信息：样品编号；
依据标准；
试验结果；
一与标准的任何偏离；
试验中出现的异常现象；
试验日期。
-iiKAoNniKAca
GB/T1573-2018
中华人民共
国家标准
煤的热稳定性测定方法
GB/T1573—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年2月第一版
书号：1550661-59655
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
