【国家标准】 陶瓷砖试验方法 第9部分:抗热震性的测定

ICS91.100.25

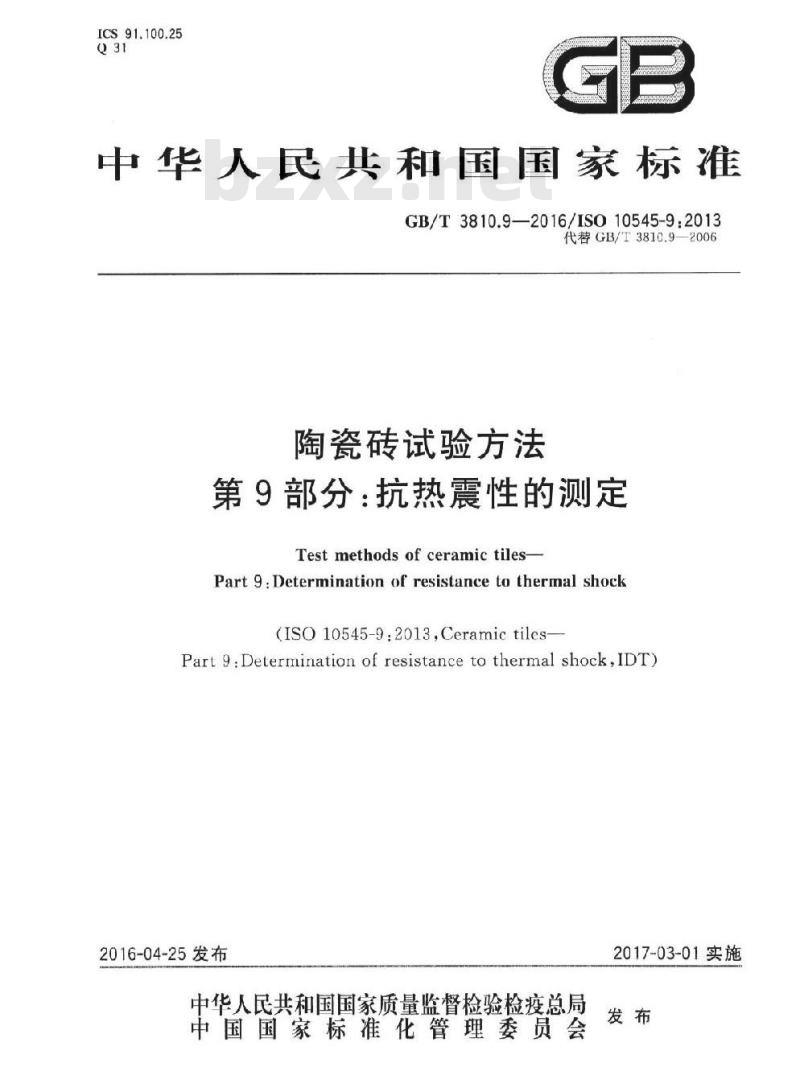

中华人民共和国国家标准
GB/T3810.9—2016/ISO10545-9:2013代替GB/T3810.9-2006
陶瓷砖试验方法
第9部分：抗热震性的测定
Test methods of ceramic tiles-Part 9:Determination of resistance to thermal shock(ISO10545-9.2013.Ceramic.tilesPart 9.Determination of resistance to thermal shock,IDT)2016-04-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-03-01实施

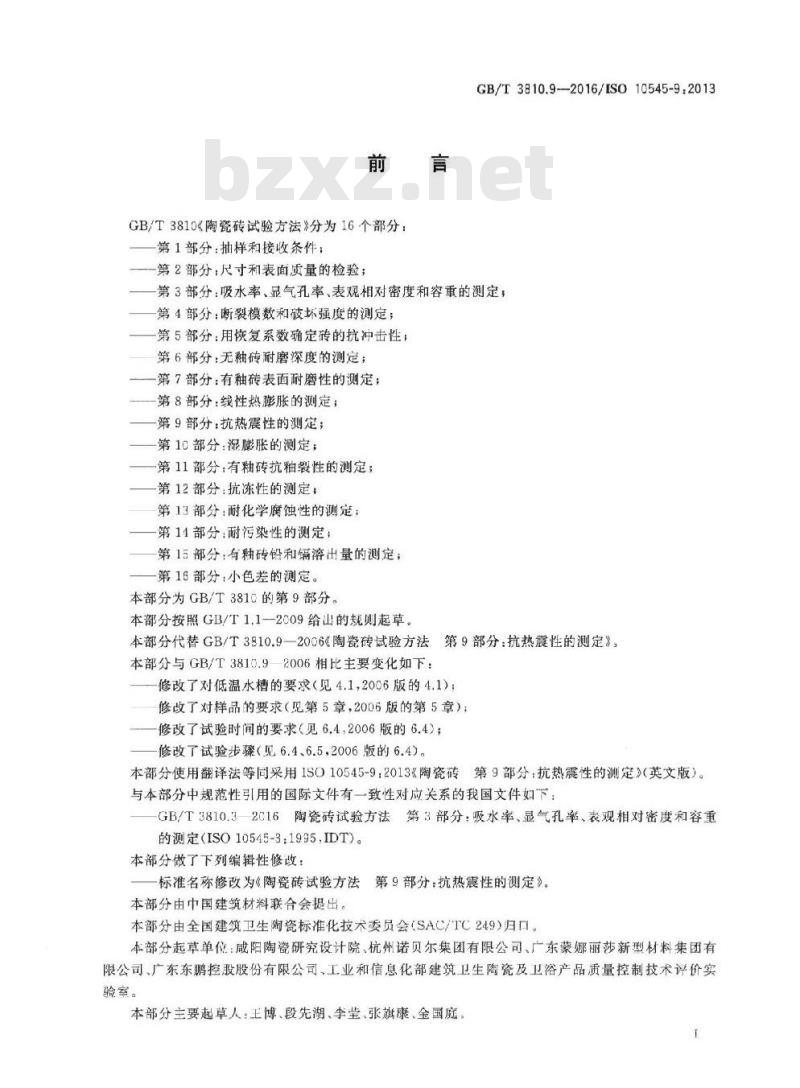

GB/T3810《陶瓷砖试验方法》分为16个部分：第1部分：抽样和接收条件：
第2部分：尺寸和表面质量的检验；GB/T3810.9--2016/ISO10545-9.2013第3部分：吸水率、显气孔率、表观相对密度和容重的测定，第4部分：断裂模数和破坏强度的测定；第5部分：用恢复系数确定砖的抗冲击性；第6部分：无釉砖耐磨深度的测定；—第7部分：有釉砖表面耐磨性的测定；第8部分：线性热膨胀的测定；
第9部分：抗热震性的测定；
第10部分：湿膨胀的测定；
第11部分，有釉砖抗釉裂性的测定；第12部分抗冻性的测定：
第13部分：耐化学腐蚀性的测定；第14部分：耐污染性的测定；
第15部分：有釉砖铅和溶出量的测定；第16部分：小色差的测定。
本部分为GB/T3810的第9部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T3810.9—2006《陶瓷砖试验方法第9部分：抗热震性的测定》，本部分与GB/T3810.92006相比主要变化如下：修改了对低温水的要求（见4.1，2006版的4.1）：修改了对样品的要求（见第5章，2006版的第5章）：修改了试验时间的要求（见6.4，2006版的6.4）；修改了试验步骤（见6.4、6.5，2006版的6.4）。本部分使用翻译法等同采用ISO10545-9：2013《陶瓷砖第9部分：抗热震性的测定》（英文版）。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下GB/T3810.3一2C16陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定（ISO10545-3：1995，IDT）。本部分做了下列编辑性修改：bzxz.net
标准名称修改为《陶瓷砖试验方法第9部分：抗热震性的测定》。
本部分由中国建筑材料联合会提出。本部分由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249）归口。本部分起草单位：威阳陶瓷研究设计院、杭州诺贝尔集团有限公司、广东蒙娜丽莎新型材料集团有限公司、广东东鹏控股股份有限公司，工业和信息化部建筑卫生陶瓷及卫浴产品质量控制技术许价实验室。
本部分主要起草人：主博、段先湖、李堂张旗康、金国庭1

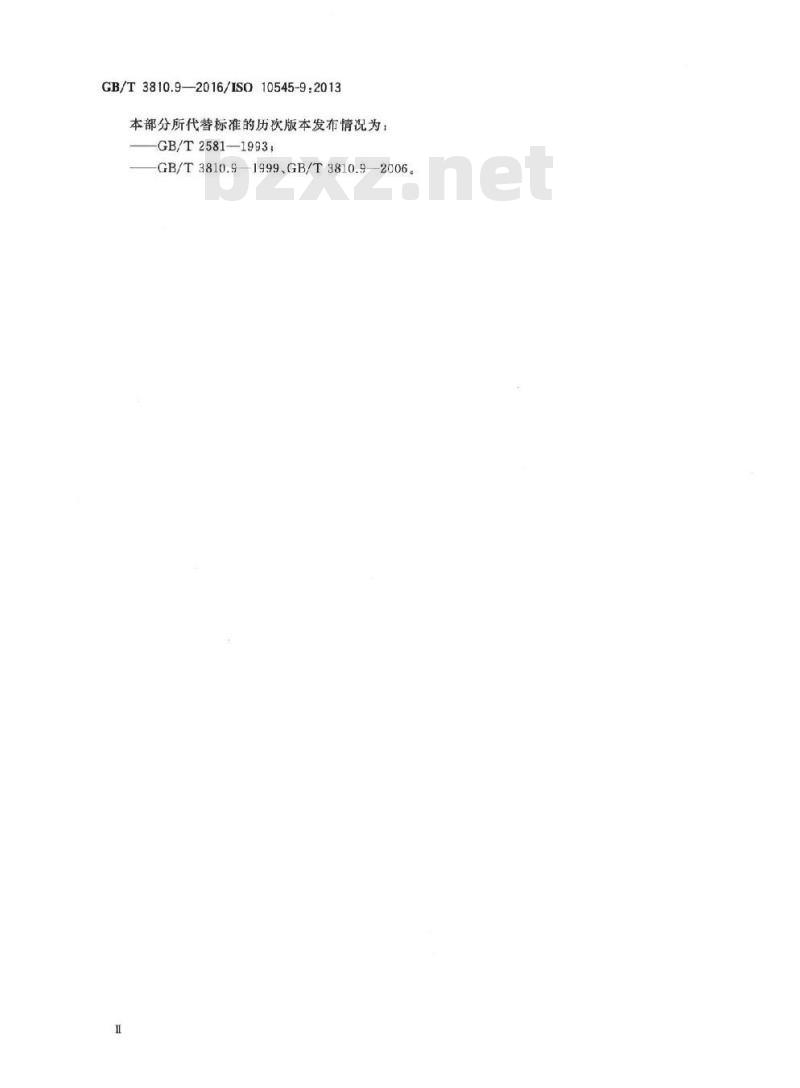

GB/T3810.9—2016/ISO10545-9:2013本部分所代替标准的历次版本发布情况为：-GB/T2581-1993
GB/T3810.9—1999.GB/T3810.9-—20061范围

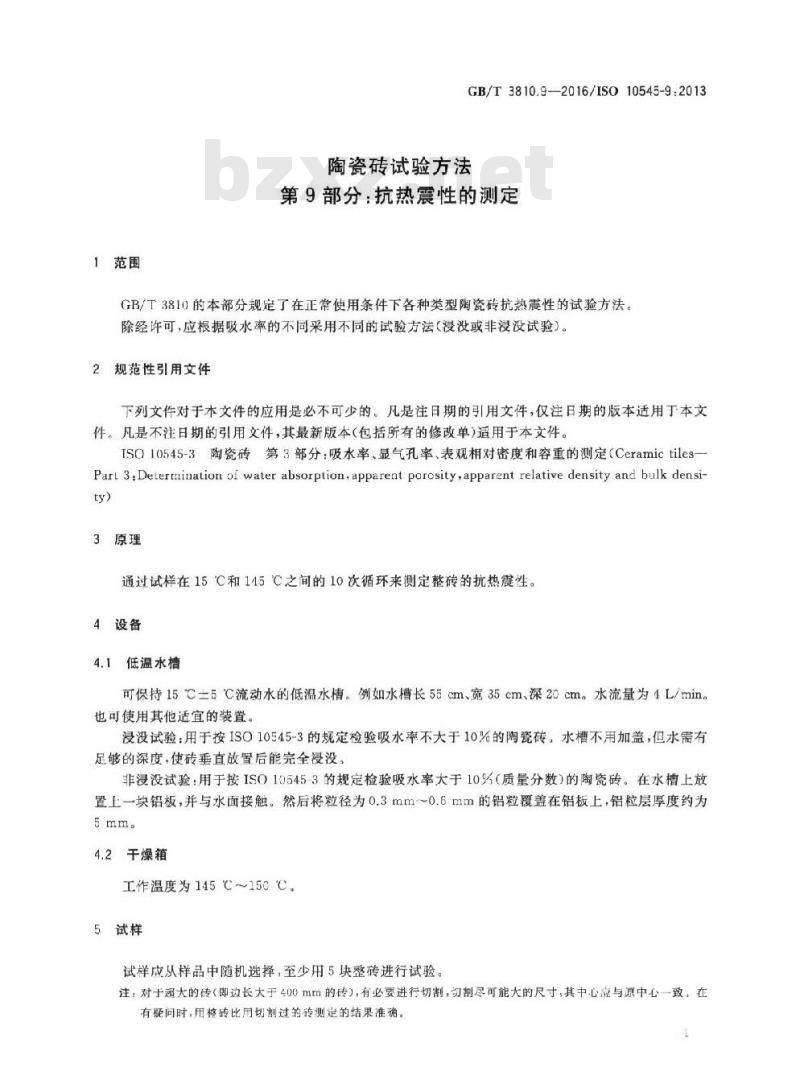

GB/T3810.9--2016/IS010545-9:2013陶瓷砖试验方法
第9部分：抗热震性的测定
GB/T3810的本部分规定了在正常使用条件下各种类型陶瓷砖抗热震性的试验方法。除经许可，应根据吸水率的不同采用不同的试验方法（浸没或非浸没试验）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TSO10545-3陶瓷砖第3部分：吸水率、显气孔率、表观相对密度和容重的测定（Ceramictiles一Part 3.Determination of water absorption,apparent porosity,apparent relative density and bulk densi-ty)
3原理
通过试样在15C和145℃之间的10次循环来测定整砖的抗热震性。4设备
4.1低温水槽
可保持15℃土5流动水的低温水槽。例如水槽长55cm、宽35cm、深20cm。水流量为4L/min。也可使用其他适宜的装置。
浸没试验：用于按IS010545-3的规定检验吸水率不大于10%的陶瓷砖，水槽不用加盖，但水需有足够的深度，使砖垂直放置后能完全浸没非浸没试验：用于按IS010545-3的规定检验吸水率大于10%（质量分数）的陶瓷砖。在水槽上放置上一块铝板，并与水面接触。然后将粒径为0.3mm~0.6mm的铝粒覆盖在铝板上，铝粒层厚度约为5mm.
4.2干燥箱
工作温度为145℃～150℃。
5试样

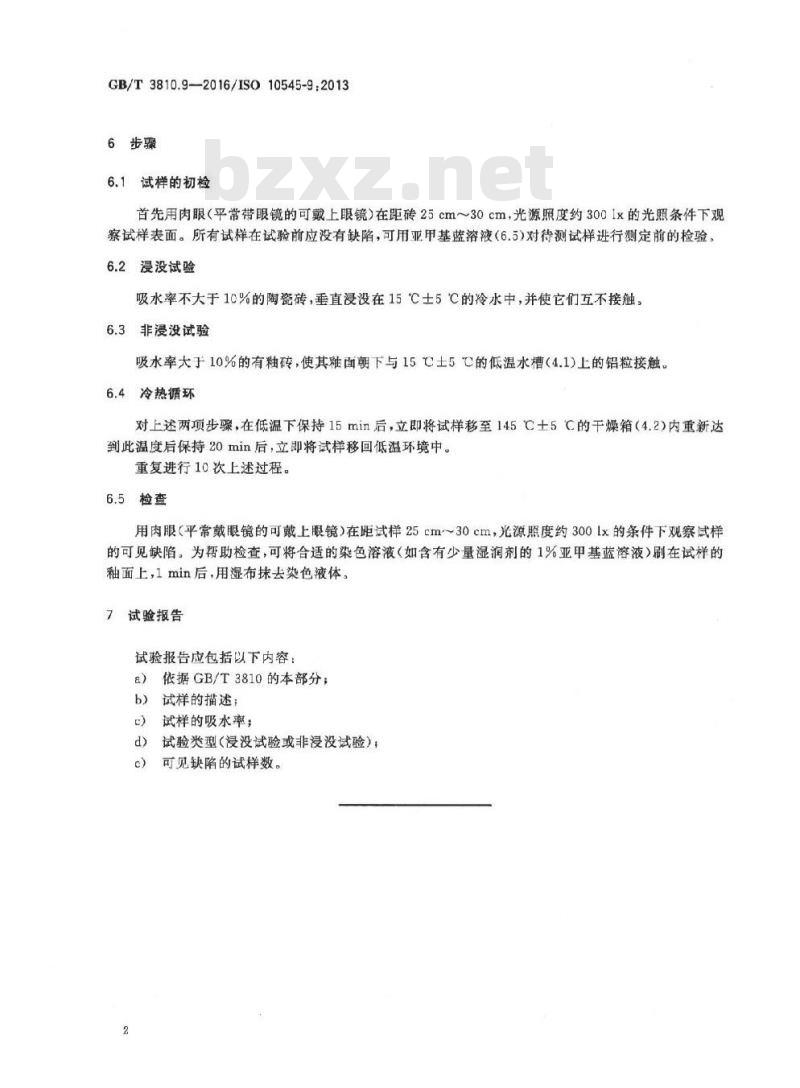

试样应从样品中随机选择，至少用5块整砖进行试验。注：对于超大的砖（即边长大于400mm的砖），有必要进行切割，勿制尽可能大的尺寸，其中心应与原中心一致，在有疑间时，用整砖比用切割过的转测定的结果准确GB/T3810.9—2016/IS010545-9.20136步骤
6.1试样的初检
首先用肉眼（平常带眼镜的可戴上眼镜）在距砖25cm～30cm，光源照度约3001x的光照条件下观察试样表面。所有试样在试验前应没有缺陷，可用亚甲基蓝溶液（6.5）对待测试样进行测定前的检验：6.2浸没试验
吸水率不大于10%的陶瓷砖，垂直浸没在15℃士5℃的冷水中，并使它们互不接触，6.3非浸没试验
吸水率大于10%的有釉砖，使其釉面朝下与15C土5C的低温水槽（4.1)上的铝粒接触。6.4冷热循环
对上述两项步骤，在低温下保持15min后，立即将试样移至145C士5C的干燥箱（4.2）内重新达到此温度后保持20min后，立即将试样移回低温环境中。重复进行10次上述过程。
6.5检查
用肉眼（平常戴眼镜的可戴上眼镜）在距试样25cm～30cm，光源照度约3001x的条件下观察试样的可见缺陷，为帮助检查，可将合适的染色溶液（如含有少量湿润剂的1%亚甲基蓝溶液）刷在试样的釉面上，1min后，用湿布抹去染色液体。7试验报告
试验报告应包括以下内容：
依据GB/T3810的本部分；
试样的描述；
试样的吸水率；
试验类型（浸没试验或非浸没试验）可见缺陷的试样数。
HTiKAoNiKAca
GB/T3810.9-2016
打印日期：2016年6月12日F009B中华人民共和国
国家标准
陶瓷砖试验方法
第9部分：抗热震性的测定
GB/T3810.9—2016/ISO10545-9.2013*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦阜岛印刷厂印刷各地新华书店经销
01/16印张0.5字数7千字
开本880×1230
2016年5月第一版
2016年5月第一次印刷
书号：155066·1-64393定价
告由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话：（010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
