【轻工行业标准(QB)】 自行车链罩

中华人民共和国行业标准
自行车工业标准
1993-04-—15发布
1993-07-29
1993—12—01实施
199403--01
中华人民共和国轻工业部
WQB 1714-93
户行车
QB/T 1715—93
QB/T 1716—93
QB/T 1717--93
QB/T 1718—93
QB/T 1719—93
QB/T1720-93
QB/T1721--93
QB/T 1722--93
QB/T 1723-93
QB 1724—93
QB 1802-—93
命名和型号编制方沾
自行车
自行车
自行车
自往车
自行车
自行车
自行车
自行车
自行车
白行车
自行牟
车把：
普通前后闸·
钳膨闸·
链罩·
车铃·
保险文
轮辋·
W+(21)
*-( 61)
（86)
+(33 )
.--(99)免费标准bzxz.net
-(111)
主题内容与适用范围
中华人民共和国行业标准
自行车链罩
QB/T1721—93
本标准规定了自行车链罩（以下简称“链罩”）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于QB1714《自行车命名和型号编制方法》中所规定的一般自行车用链罩。2引用标准
GB2828
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829
周期检查计数抽样程序及抽样表（适用十生产过程稳定性的检查）GB12742自行车检测设备和器具技术条件QB/T1217自行车电镀技术条件
QB/T1218
3产品分类

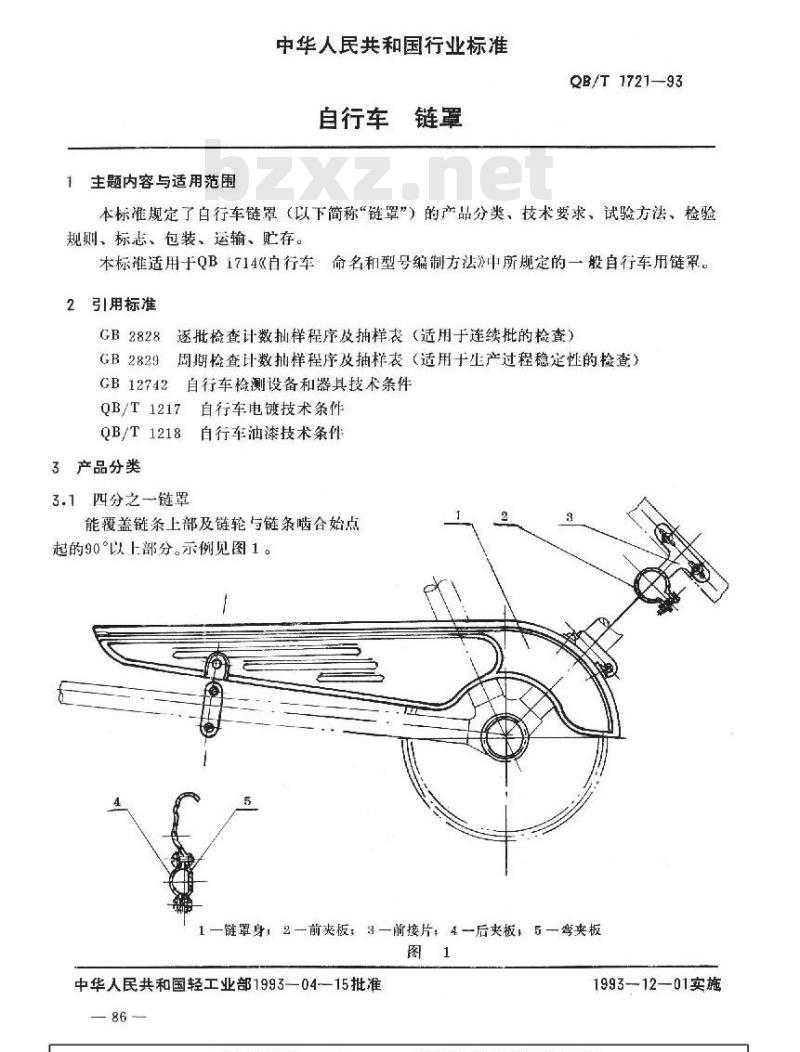

3.1四分之一链罩
自行车油漆技术条件
能覆盖链条上部及链轮与链条啮合始点起的90°以上部分。示例见图1。2
一链罩身！2一前夹板；8一前接片，4一后夹板，5一弯夹板图
中华人民共和国轻工业部1993-04-15批准—86—
1993-12—01实施

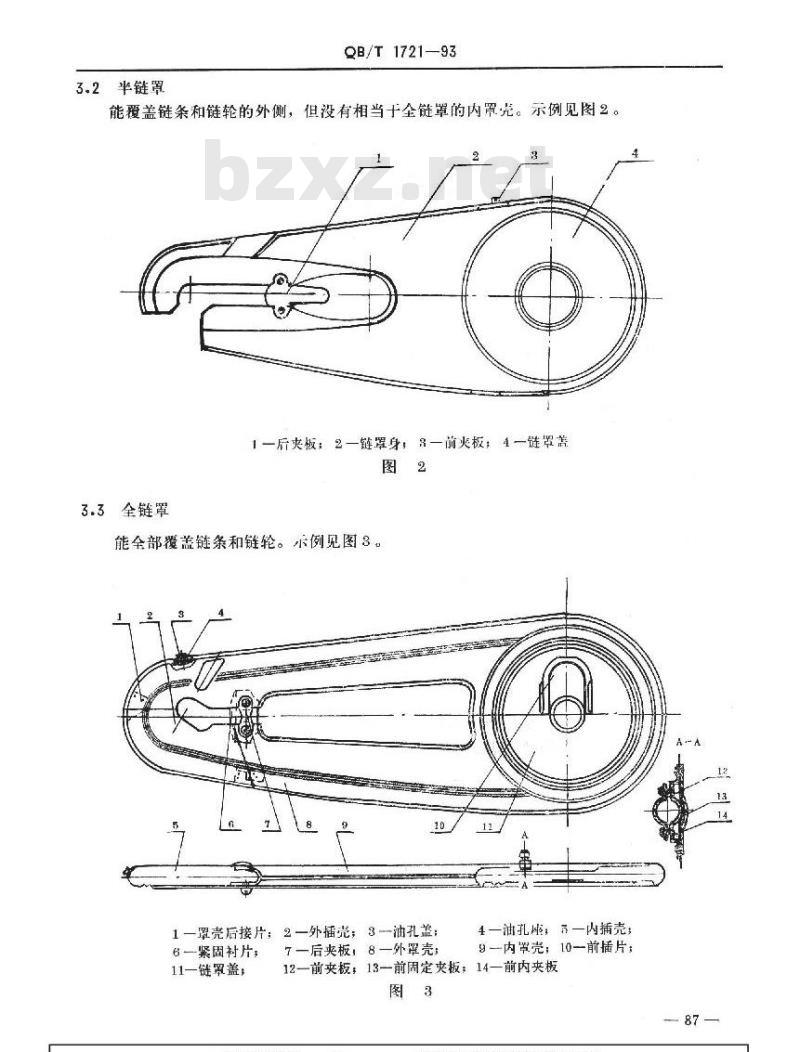

W3.2半链罩
QB/T1721—93
能爱盖链条和链轮的外侧，但没有相当十全链罩的内罩壳。示例见图2。1一后夹板：2一链罩身，8一前火板：4一链罩盖图
3.3全链罩
能全部覆盖链条和链轮。示例见图3。2
1一罩壳后接片：2一外插，8一油孔盖：7—后夹板：8—外罩壳；
6一紧固衬片；
11一链罩盖：
4一油孔座；而一内插壳
9一内罩壳：10一前插片
12一前夹板，13一前周定夹板；14一前内夹板图3
WwW.87

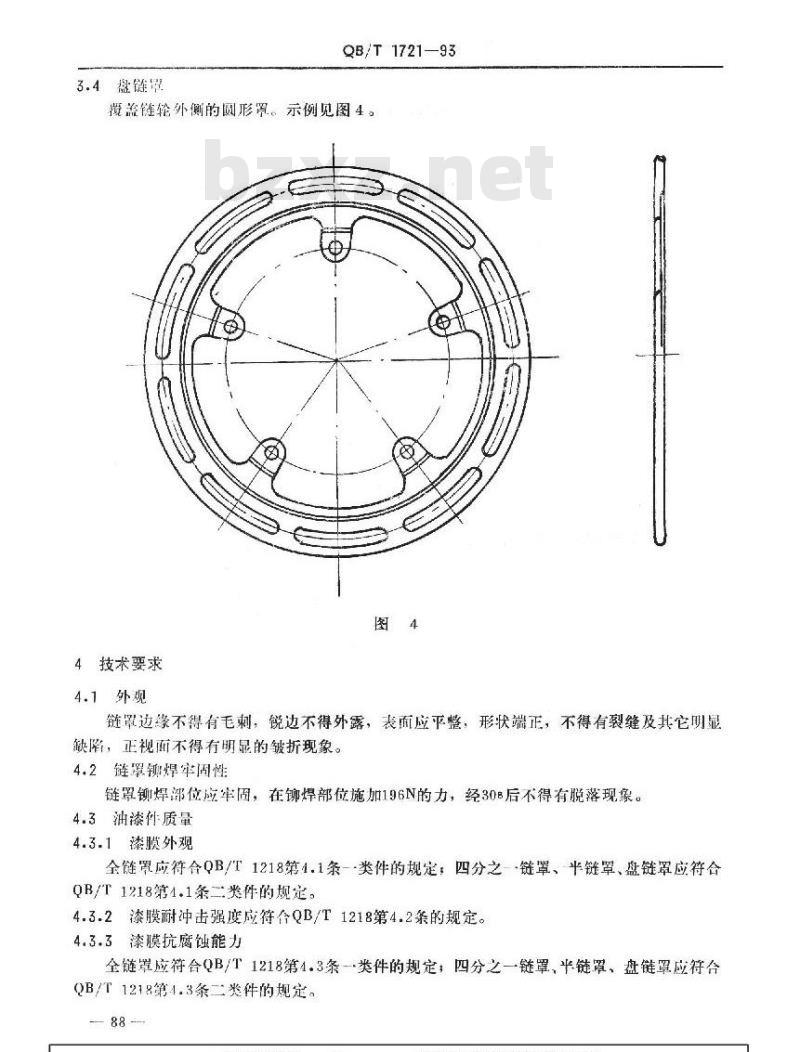

3.4盘链罩
QB/T1721--93
覆盖链轮外侧的圆形罩。示例见图4。图
4技术要求
4.1外观
链罩边缘不得有毛刺，锐边不得外露，表面应平整，形状端正，不得有裂缝及其它明显缺陷，正视面不得有明显的皱折现象。4.2链罩铆焊牢固性
链罩铆焊部位应牢固，在铆焊部位施加196N的力，经30B后不得有脱落现象。4.3油漆件质量
4.3.1漆膜外观
全链置应符合QB/T1218第4.1条一-类件的规定，四分之一链罩、半链罩、盘链罩应符合QB/T1218第4.1条二类件的规定：4.3.2漆膜耐冲击强度应符合QB/T1218第4.2条的规定。4.3.3漆膜抗腐蚀能力
全链罩应符合QB/T1218第4.3条-类件的规定，四分之一链罩，半链罩，盘链罩应符合QB/T1218第4.3条二类件的规定。88
4.3.4漆膜硬度
QB/T.1721—93
全链罩应符合QB/T1218第4.1条一类件的规定，四分之一链罩、半链罩、盘链罩应符合QB/T1218第4.4条二类件的规定。4.4电镀件质量
4.4.1镀铬件表面
粗糙度Ra不大于
1.6μm。
4.4.2镀铬件防腐
蚀能力应符合QB/T
1217巾第5.4.1条一
类件的规定。
4.4.3镀铬件外观
质量应符合QB/T
1217中第5.1.1条
类件的规定。
4.4.4镀锌层厚度
应符合QB/T1217中
第5.3.1条类件的
规定。
5试验方法
本章试验所用的
检测设备和器具应符
合CB12742的规定。
5.1链罩外观试验
采用日测手感
铆焊部位的宋
固性试验
将罩身壳和插壳
分别固定在专用试验
机上，在前后接片上
志挂196N力、经30%
后观察有无脱落现象
（见图5、图6）
5.3油漆质量试验
5.3.1漆膜外观的试验按QB/T1218第5.1条的规定。6
5.3.2漆膜耐冲击强度的试验按QB/T1218第5.2条的规定，其试验部位为链罩的外侧面。-89
Q8/T 1721—92
5.3.3漆膜抗癌蚀能力的试验按QB/T1218第5.3条的规定，其侵蚀部位见图7。218
5.3.4漆膜硬度的试验按QB/T1218第5.4条的规定，其试验部位为链罩的外侧面。5.4电镀件质量试验
5.4.1镀铬件表面糙粗度检验用符合QB/T1217附录A镀铬件表面粗糙度的样块进行比较5.4.2镀铬件防腐蚀能力试验按QB/T1217第5.4.2条的规定。5.4.3镀铬件外观用目测检验。
镀锌层厚度试验按QB/T1217第.3.2条的规定，5.4.4
6检验规则
6，1产品须经生产厂质量检验部门检验合格并附有合格证才能出厂，6.2单位产品：只，
6.3出厂检验
来用GB2828。
6.3.1抽样方案：二次抽样方案。6.3.2，批质量：以每百单位产品不合格品数让算。6.3.3检验项目，检查水半（IL）、不合格分类、合格质量水平（AQL）见表1。 90 -
链罩外观
漆膜外观
铆焊接牢固性
镀铬件外观
粗糙度
本标准条文
6.4型式检验：采用GB2829。
6.4.1抽样方案：二次抽样方案
QB/T1721—93
6.4.2批质量：以每百单位产品不合格品数计算。不合格分类
6.4.3检验项日、判别水平（DL）、不合格分类、不合格质量水平（RQL）、样本大小（n)、判定数组见表2。
6.4.4检验周期：一个月。
检验项目
漆膜硬度
漆膜耐冲击度
漆膜抗腐蚀能力
镀锌层厚度
镀铬件防腐蚀能力
本标准条文
7标志、包装、运输、购存
7.1标志
产品包装箱外应有以下标志：
a。生产厂名称；
b.产品名称；
c商标；
d，产品型号或标记：
不合格
样本大小
n, = 5
n, = 5
e。标准代号、编号、名称（也可标在产品或说明书上）：判
2B/T1721--93
f，箱体尺于（长×宽×高）及体积：9.数量；
h，净重和毛重；
“小心轻放”、“怕湿”
i出」日期或坐产批号。
7.2包装
7.2.1产品用纸袋单个包装，排列整齐用纸箱或不箱外包装。7.2.2箱内应附产品合格证。
7.3运输
装有产品的包装箱应平放，搬运时应轻拿轻放，不得抛掷，运输过程中不得H哪、确证。严禁与酸碱等腐蚀性物品混装运输。7.4贮存
产品应存放在下煤、通风，并能防止雨、雪的室内，不得同活性化学物品或起尘物品存放在一起。箱体应稳妥起，距地而不大于下100mm。7.5产品自出广日起，在止常尚运输和贮存条件下，9个月内不应有锈蚀。附加说明：
本标准由轻工业部质量标推司提出。本标准由全国自行车标准化心归口。本标准由广州自行车链罩厂、沈阻自行车零件三厂，南通自行车链罩厂、台出自行车零件总厂、博白自行车零件厂负责起草。本标谁主要起草人：臀成、陈红峰。 92 -
中华人民共和園
行业标准
自行车工业标准
轻工业标化编辑出版委员会
地址：北京朝外光华路12号
电话：5060032~2309
邮政编码，：100020
内部资料不准翻印
印数：3000册定价：25.00元
