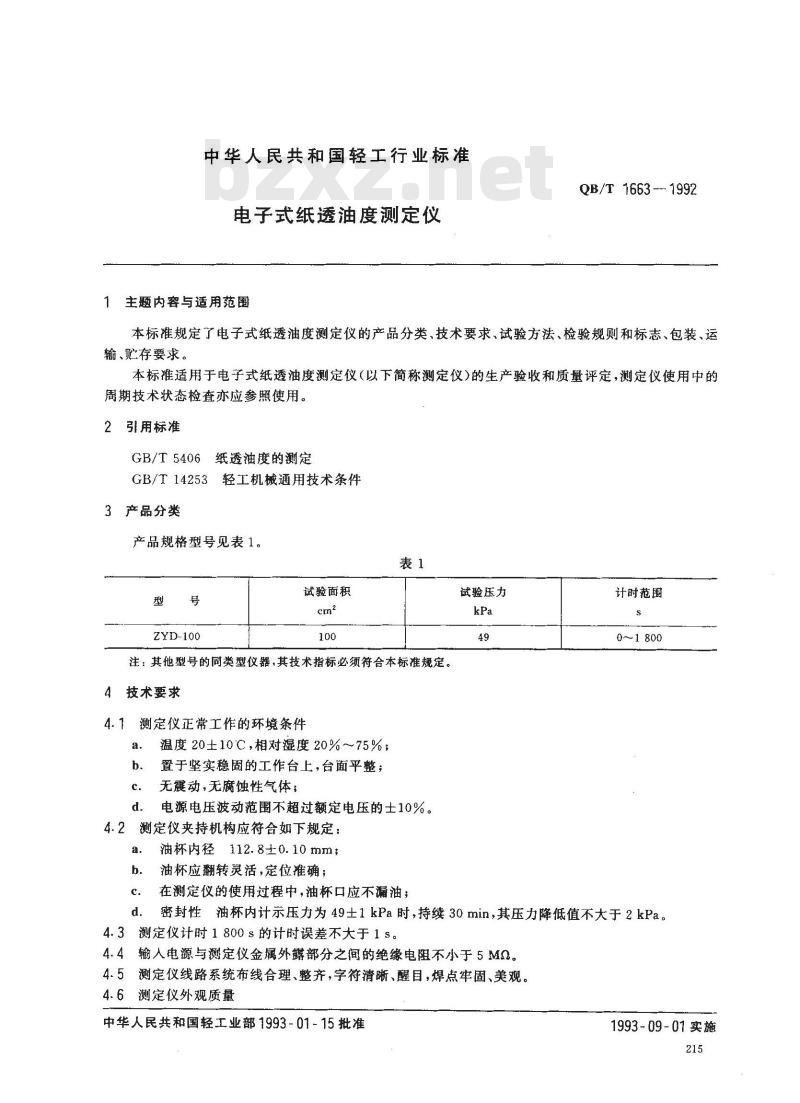

中华人民共和国轻工行业标准
电子式纸透油度测定仪
主题内容与适用范围
QB/T 1663- 1992
本标准规定了电子式纸透油度测定仪的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存要求。
本标准适用于电子式纸透油度测定仪（以下简称测定仪）的生产验收和质量评定，测定仪使用中的周期技术状态检查亦应参照使用。2引用标准
纸透油度的测定
GB/T 5406
GB/T 14253
3产品分类
轻工机械通用技术条件
产品规格型号见表1。
ZYD-100
试验面积下载标准就来标准下载网
注：其他型号的同类型仪器，其技术指标必须符合本标准规定。4技术要求
4.1测定仪正常工作的环境条件
温度20±10℃，相对湿度20%～75%；置于坚实稳固的工作台上，台面平整；无震动，无腐蚀性气体；
电源电压波动范围不超过额定电压的士10%。4.2测定仪夹持机构应符合如下规定：a.
油杯内径112.8±0.10mm；
油杯应翻转灵活,定位准确；
在测定仪的使用过程中，油杯口应不漏油；试验压力
计时范围
0~1800
密封性油杯内计示压力为49士1kPa时，持续30min，其压力降低值不大于2kPa。4.3测定仪计时1800s的计时误差不大于1s。4.4输人电源与測定仪金属外露部分之间的绝缘电阻不小于5M0。4.5测定仪线路系统布线合理、整齐，字符清晰、醒目，焊点牢固、美观。4.6测定仪外观质量
中华人民共和国轻工业部1993-01-15批准1993-09-01实施
QB/T1663—1992

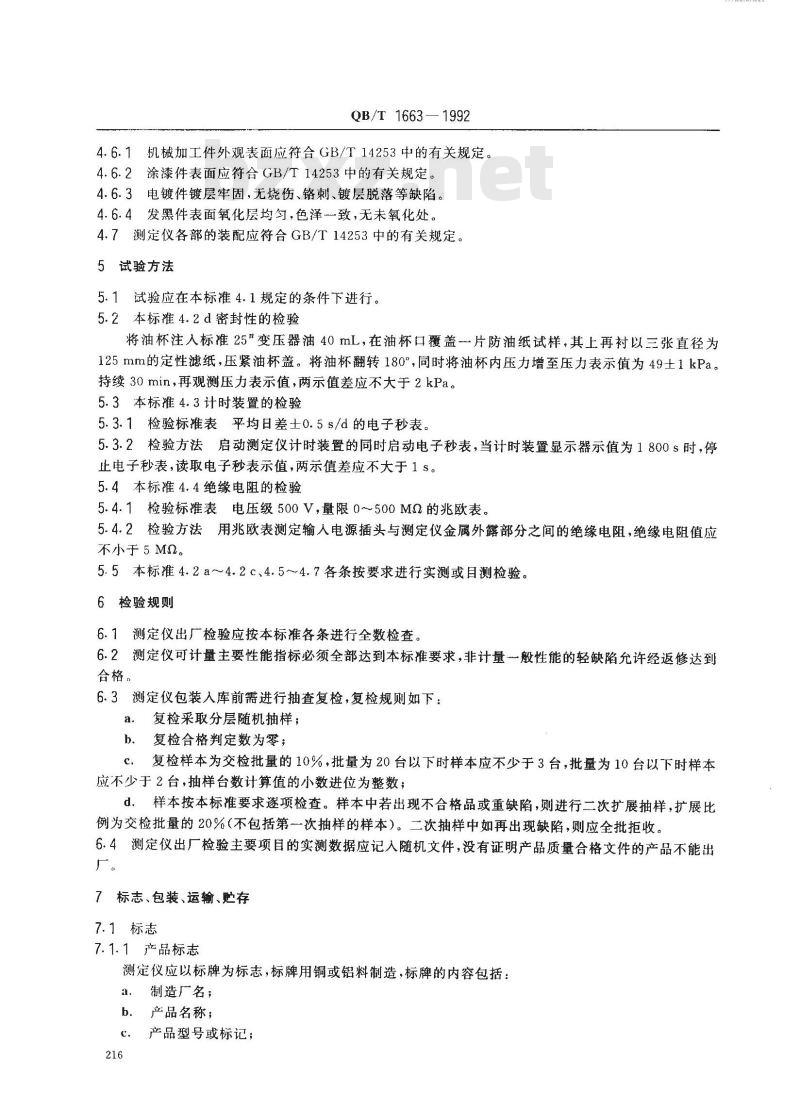

4.6.1机械加工件外观表面应符合GB/T14253中的有关规定。4.6.2涂漆件表面应符合GB/T14253中的有关规定。4.6.3电镀件镀层牢固，无烧伤、铬刺、镀层脱落等缺陷。4.6.4发黑件表面氧化层均匀，色泽致，无未氧化处。4.7测定仪各部的装配应符合GB/T14253中的有关规定。5试验方法
5.1试验应在本标准4.1规定的条件下进行。5.2本标准4.2d密封性的检验
将油杯注人标准25*变压器油40mL，在油杯口覆盖片防油纸试样，其上再衬以三张直径为125mm的定性滤纸，压紧油杯盖。将油杯翻转180°，同时将油杯内压力增至压力表示值为49士1kPa。持续30min，再观测压力表示值，两示值差应不大于2kPa。5.3本标准4.3计时装置的检验
5.3.1检验标推表平均日差士0.5s/d的电子秒表。5.3.2检验方法启动测定仪计时装置的同时启动电子秒表，当计时装置显示器示值为1800s时，停止电子秒表，读取电子秒表示值，两示值差应不大于1s。5.4本标准4.4绝缘电阻的检验
5.4.1检验标准表电压级500V量限0~500Mα的兆欧表。5.4.2检验方法用兆欧表测定输人电源插头与测定仪金属外露部分之间的绝缘电阻，绝缘电阻值应不小于 5 M2。
5.5本标准4.2a～4.2c、4.5~4.7各条按要求进行实测或目测检验。6检验规则
测定仪出厂检验应按本标准各条进行全数检查6.1
6.2测定仪可计量主要性能指标必须全部达到本标准要求，非计量-般性能的轻缺陷允许经返修达到合格
6.3测定仪包装入库前需进行抽查复检，复检规则如下：a．复检采取分层随机抽样；
b．复检合格判定数为零；
c复检样本为交检批量的10%，批量为20台以下时样本应不少于3台，批量为10台以下时样本应不少于2台，抽样台数计算值的小数进位为整数；d．样本按本标准要求逐项检查。样本中若出现不合格品或重缺陷，则进行二次扩展抽样，扩展比例为交检批量的20%（不包括第一次抽样的样本）。二次抽样中如再出现缺陷，则应全批拒收。6.4测定仪出厂检验主要项目的实测数据应记人随机文件，没有证明产品质量合格文件的产品不能出厂。
7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
测定仪应以标牌为标志，标牌用铜或铝料制造，标牌的内容包括：a．制造厂名；
b．产品名称；
℃．产品型号或标记；
KrKAca

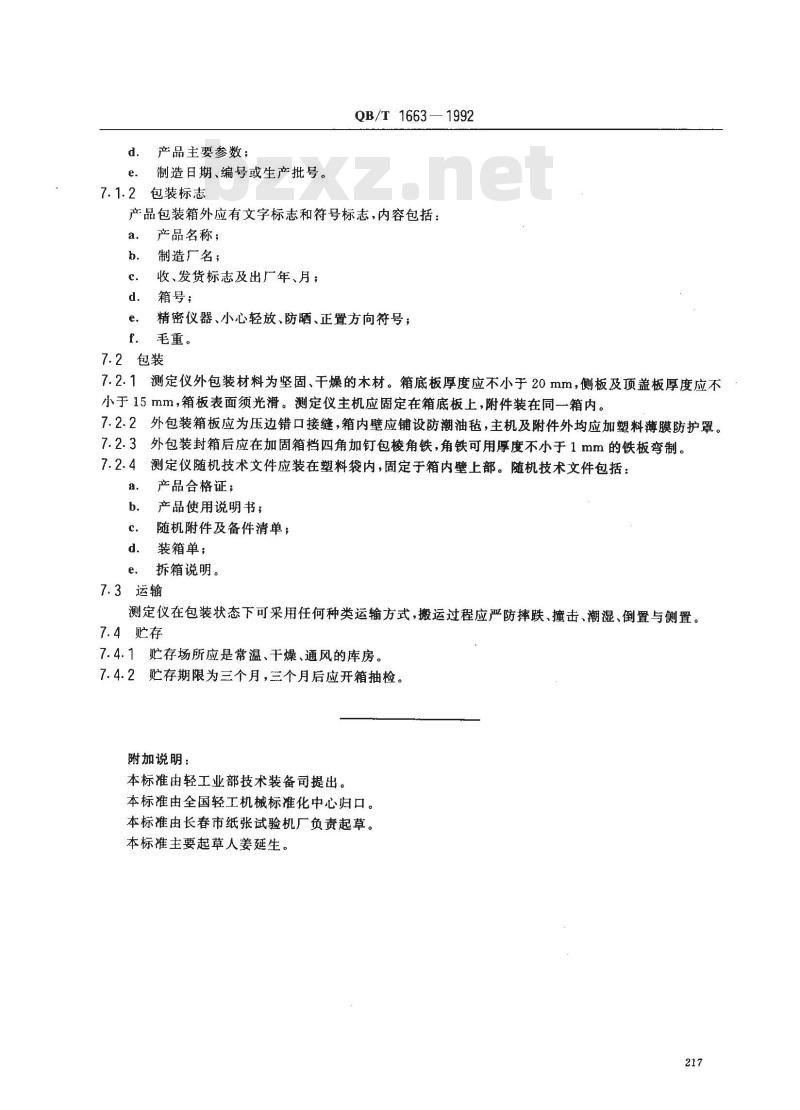

产品主要参数；
制造日期、编号或生产批号。
7.1.2包装标志
QB/T1663—1992
产品包装箱外应有文字标志和符号标志，内容包括：a.
产品名称；
制造厂名；
收、发货标志及出厂年、月；
箱号；
精密仪器、小心轻放、防晒、正置方向符号；毛重。
7.2包装
7.2.1测定仪外包装材料为坚固、干燥的木材。箱底板厚度应不小于20mm，侧板及顶盖板厚度应不小于15mm，箱板表面须光滑。测定仪主机应固定在箱底板上，附件装在同一箱内。7.2.2外包装箱板应为压边错口接缝，箱内壁应铺设防潮油毡，主机及附件外均应加塑料薄膜防护罩。外包装封箱后应在加固箱档四角加钉包棱角铁，角铁可用厚度不小于1mm的铁板弯制。7. 2. 3
测定仪随机技术文件应装在塑料袋内，固定于箱内壁上部。随机技术文件包括：产品合格证；
产品使用说明书：
随机附件及备件清单；
装箱单；
拆箱说明。
7.3运输
测定仪在包装状态下可采用任何种类运输方式，搬运过程应严防摔跌、撞击、潮湿、倒置与侧置。7.4贮存
7.4.1贮存场所应是常温、干燥、通风的库房。7.4.2贮存期限为三个月，三个月后应开箱抽检。附加说明：
本标准由轻工业部技术装备司提出。本标准由全国轻工机械标准化中心归口。本标准由长春市纸张试验机厂负责起草。本标准主要起草人姜延生。
