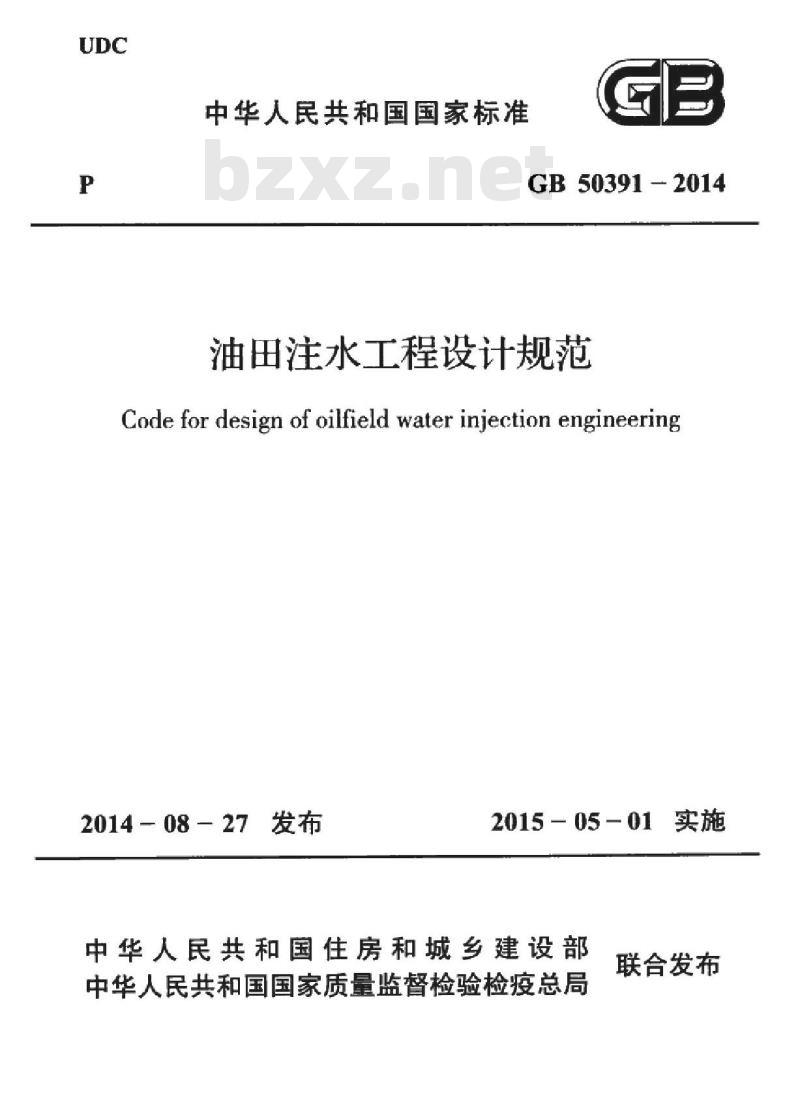

【国家标准】 油田注水工程设计规范

中华人民共和国国家标准
GB50391-2014
油田注水工程设计规范
Code for design of oilfield water injection engineering2014-08-27发布
2015-05-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

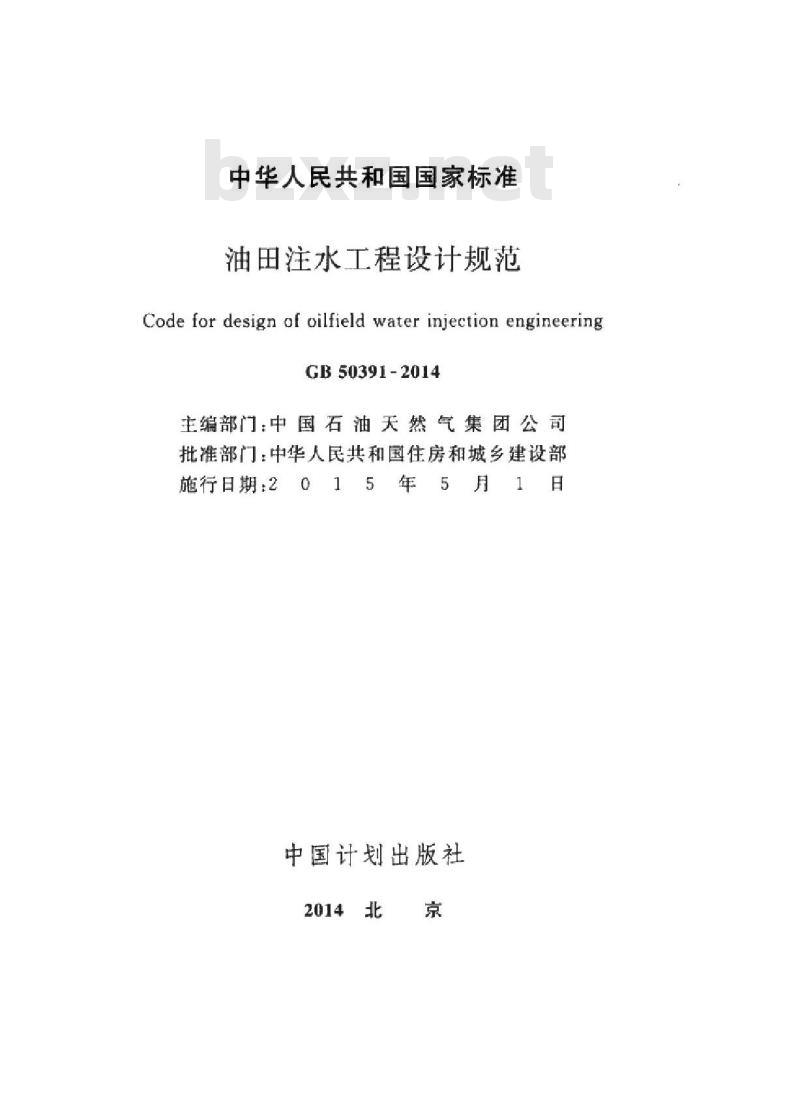

中华人民共和国国家标准
油田注水工程设计规范
Code for design of oilfield water injection engineeringGB50391-2014
主编部门：中国石油天然气集团公司批准部门：中华人民共和国住房和城乡建设部施行日期：2015年5月1日
中国计划出版社
2014北

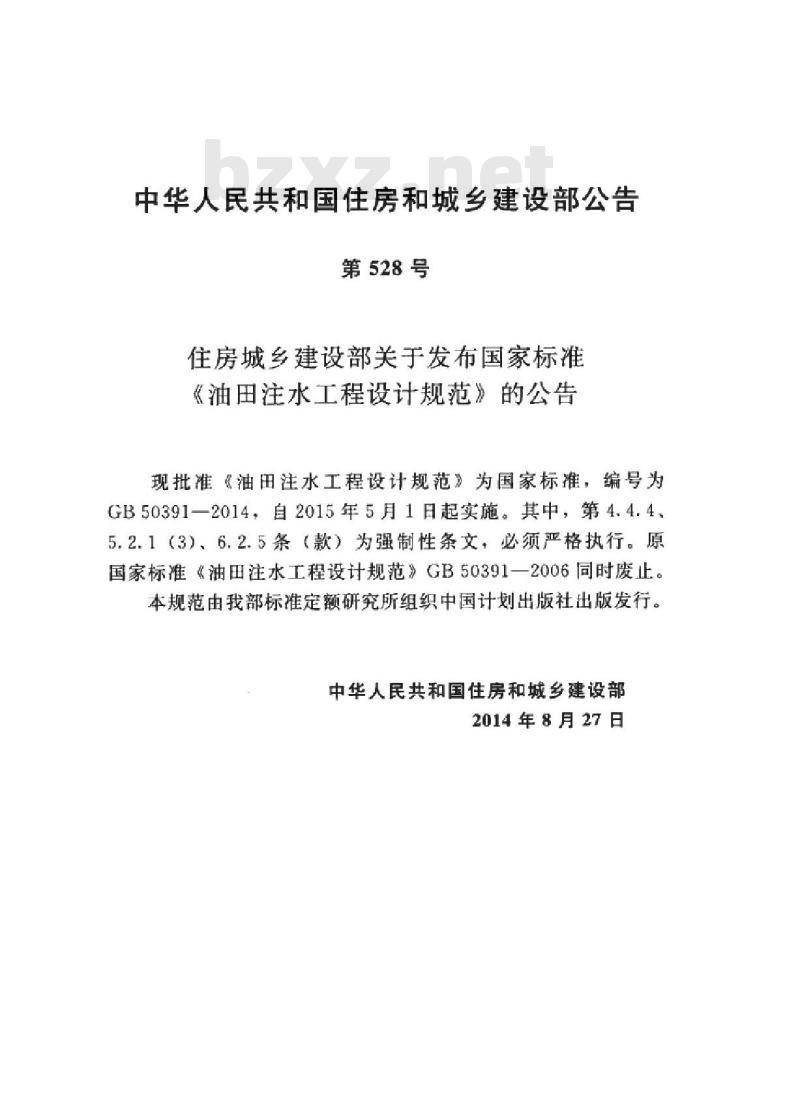

中华人民共和国住房和城乡建设部公告第528号
住房城乡建设部关于发布国家标《油田注水工程设计规范》的公告现批准&油田注水工程设计规范》为国家标准，编号为GB50391一2014，自2015年5月1日起实施。其中，第4.4.45.2.1（3）、6.2.5条（款）为强制性条文，必须严格执行。原国家标准《油田注水工程设计规范》GB50391一2006同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2014年8月27日

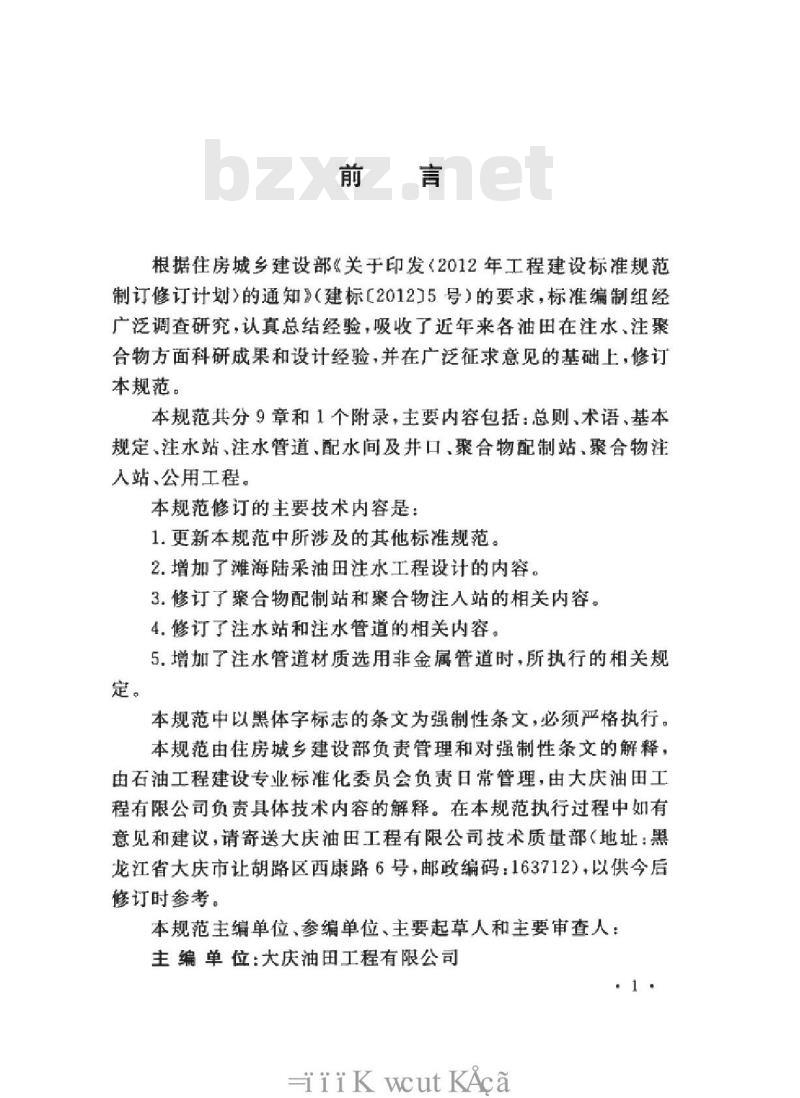

根据住房城乡建设部关于印发（2012年工程建设标准规范制订修订计划>的通知》（建标【2012]5号）的要求，标准编制组经广泛调查研究，认真总结经验，吸收了近年来各油田在注水、注聚合物方面科研成果和设计经验，并在广泛征求意见的基础上，修订本规范。
本规范共分9章和1个附录，主要内容包括：总则、术语、基本规定、注水站，注水管道，配水间及井口，聚合物配制站，聚合物注人站、公用工程。
本规范修订的主要技术内容是：1.更新本规范中所涉及的其他标准规范。2.增加了滩海陆采油田注水工程设计的内容。3.修订了聚合物配制站和聚合物注人站的相关内容，4.修订了注水站和注水管道的相关内容。5，增加了注水管道材质选用非金属管道时，所执行的相关规定。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理和对强制性条文的解释，由石油工程建设专业标准化委员会负责日常管理，由大庆油田工程有限公司负责具体技术内容的解释。在本规范执行过程中如有意见和建议，请寄送大庆油田工程有限公司技术质量部（地址：黑龙江省大庆市让胡路区西康路6号，邮政编码：163712），以供今后修订时参考。

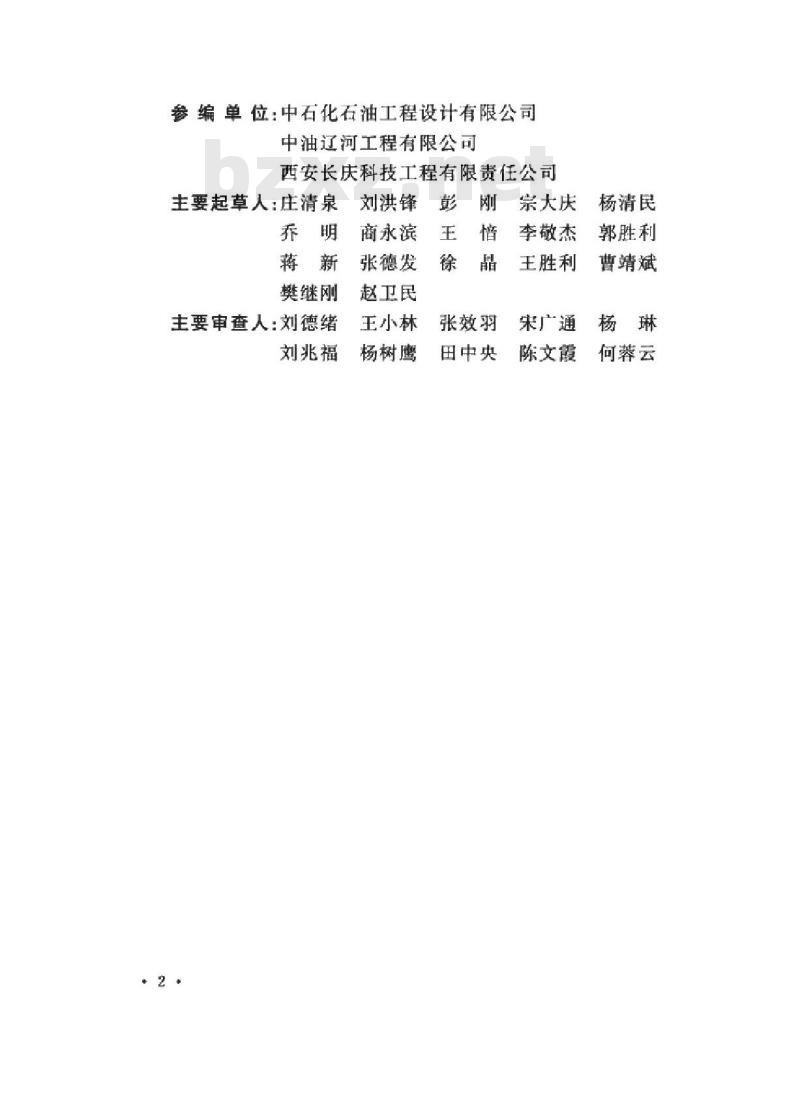

本规范主编单位，参编单位，主要起草人和主要审查人：主编单位：大庆油田工程有限公司1.
-iiiKwcutKAca
参编单位：中石化石油工程设计有限公司中油辽河工程有限公司
西安长庆科技工程有限责任公司主要起草人：庄清泉刘洪锋彭刚宗大庆
樊继刚
主要审查人：刘德绪
刘兆福
商永滨
张德发
赵卫民
王小林
杨树鹰
张效羽
田中央
杨清民
郭胜利
李敬杰
王胜利
荣广通
陈文道
曹靖斌
何蓉云
基本规定
注水站
工艺流程
注水泵房
储水罐
注配间及增压间
5注水管道
基本要求
管道缴设
5.3钢质管道耐压强度计算
配水间及井口
配水间
6.2注水非口
聚合物配制站
工艺流程
配制间及料库
熟化罐
外输泵房
8聚合物注人站
-iiiKwcutkAca
(13）
(13）
(14）
(17）
(17）
(19）
（19）
(20）
(21）
（24）
（24）
工艺流程
注人泵房
公用工程
供配电
仪表及监控
采暖与通风
站场道路
防腐保温及研极保护
附录A常用管道材料许用应力
本规范用词说明
引用标准名录
附：条文说明
(24）
(25）
（27）
（27）
(28）
（29）
（30）
（31）
（33）
（34）
（35）
（37）
General provisions
Basic requirements
Contents
Water injection stations
Stations
Process flow
Water injcetion pump rooms
Water storage tanks
Water injection and disiributing house and4.5
pressure boost house
Water injection pipcline
Basie requircments
Pipe laying
5.3 Strength calculation of stecl pipcline6Distributing room for water injectionand wellhead ..*...
6. I Distributing room for water injecticn6.2Water injectionwellhcad
7 Polymer preparing stations.7.1 Stations
7.2 Processflow
7.3 Preparing room and warehouse7.4
Maturing lanks
Transportationpump rooms
-iiiK wcut KAca
（7）
（8）
(11）
（12）
(15）
(19）
（20）
（21）
（22）
8 Polyrmer injection stations8.1
Stations
Process flow
8.3Injection pump rooms
Utilities.
Power supply and distributionInstrument and monitoring
Heating and ventilation
Station roads
9. 5 Anti-corrosion,thermal insulation andcathodic protection
Appendix A Perrmnissible stress of thepipeline materials
Explanation of wording in this codeList of quoted standards
Addition.Explanation of provisions(24）
（24）
(24）
（25）
（27）
（28）
（31）
(33）
（34）
（35）
1.0.1为统--油田注水（包括注聚合物）工程设计标准和技术要求，做到技术先进、经济合理、安全可靠和运行、管理及维护方便，制定本规范。
1.0.2本规范适用于陆上油田和滩海陆采油田注水工程以及气田采出水回注工程注人部分的新建，扩建和改建工程的设计。1.0.3油田注水工程设计除应符合本规范外，尚应符合国家现行有关标准的规定。
-iiiK wcut KAca
2.0.1注水
2术语
water injection
为了保持油层压力、提高采收率而将水或聚合物水溶液注人油层。方式包括：正注、反注、合注、分质注、分压注、混注、轮注和间歇注水。
2.0.2注水站
water injection stations
向注水井供给注人水和洗井水的站。2.0.3配水间
distributing rooms for water injection接收注水站的来水，经控制、计量分配到所辖注水井的操作间。
2.0.4注配间bZxz.net
water injection and distributing rooms实现对来水升压，经控制、计量分配到所辖注水井的操作间。2.0.5增压间
watcrinjectionpump rooms
对原高压来水再升压的注水泵房。2.0.6井口压力
wellhead pressure
生产井或注人并并口的油压、套压的统称。2.0.7洗井
well-flushing
用水清除并携出注水井内沉积物和井壁截留杂质，以改善井的吸水性能的一项作业。具体方式有正洗和反洗。2.0.8正注
conwentional waterinjection
注人水自注水井油管注人油层。2.0.9反注
inverse water injection
注入水自注水井油管与套管之间的环形空间注入油层。2.0.10分质注水
split water injection
在同一注水系统中，不同质的注人水分井或分层注人油层。2
2.0.11混注
Emixed water injection
在同一注水系统中，不同质的注人水混合后注人油层。2.0.12轮注
alternate water injection
在同一注水系统中，不同质的注人水交替注人油层。2.0.13间歇注水
intermittent water injection根据采油工艺要求或设备、环境等因素的限制，将注人水间断地注人油层。
2.0.14分压注水
fractional-prcssure water injection在同一注水系统中，不同压力的注人水分井或分层注人油层。2.0.15合注
commingled water injection
注入水自井的油管及套管环形空间同时注人油层。2.0.16聚合物
polymer
油田注水用聚合物主要是相对分子量为800×10°～2300×10的聚丙烯酰胺，有干粉、胶体及溶液等形态。2.0.17聚合物母液
primarypolymer liquor
被水溶解成高浓度的聚合物溶液。2.0.18聚合物配制站
polymer preparing stations
将聚合物与水按比例混合，配制成聚合物母液的站。2.0.19聚合物注人站
polymer injection stations
将聚合物母液升压计量、用高压水稀释成目的液并分配到注人井的站。
2.0.20前置液
prepositive liquid
为保护聚合物段塞（目的液）前缘不被吸附、稀释而注人油层的液体。
2.0.21驱替液
displacing liguid
为保护聚合物段塞（目的液）后缘不被吸附、稀释而注人油层的液体。
2.0.22目的液
purpose liquid
通过注人并到达目的层的聚合物溶液。3
-iiiK wcut KAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
