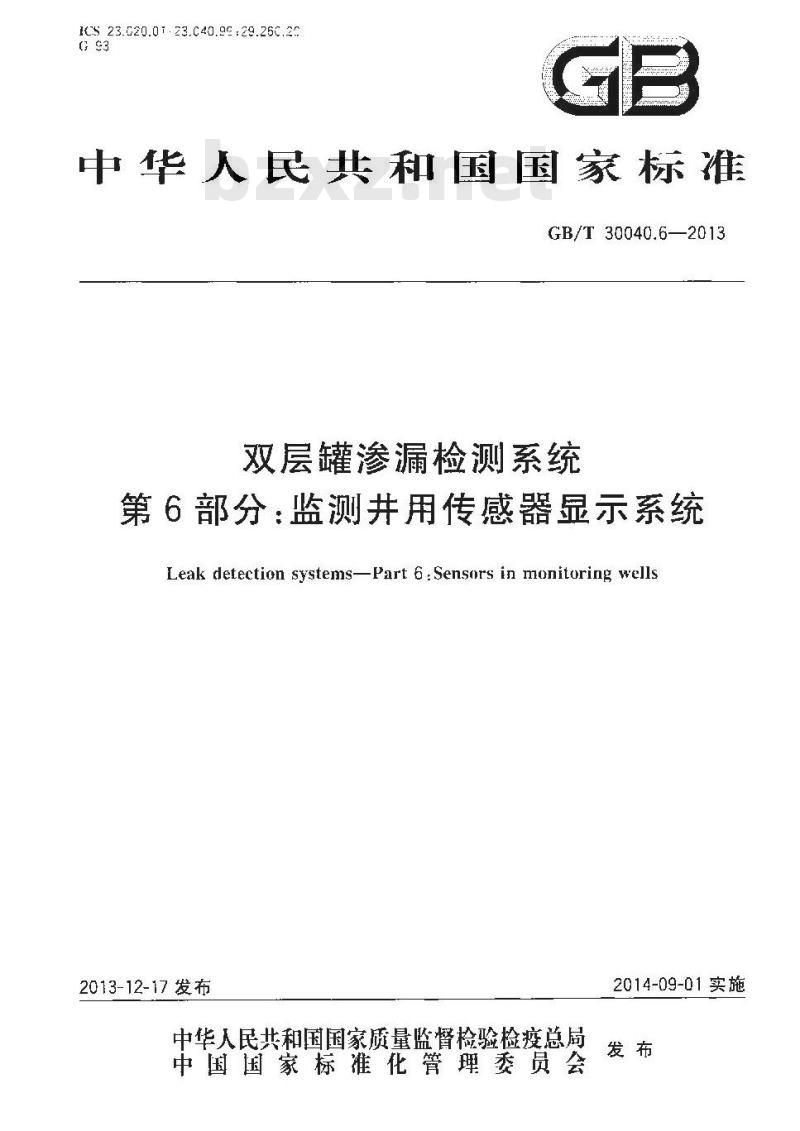

中华人民共和国国家标准
GB/T 30040.6—2013
双层罐渗漏检测系统
第6部分：监测并用传感器显示系统Leak detection systems-Part 6 :Sensors in monitoring wells2013-12-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-09-01实施
GB/T 30040.6—2013

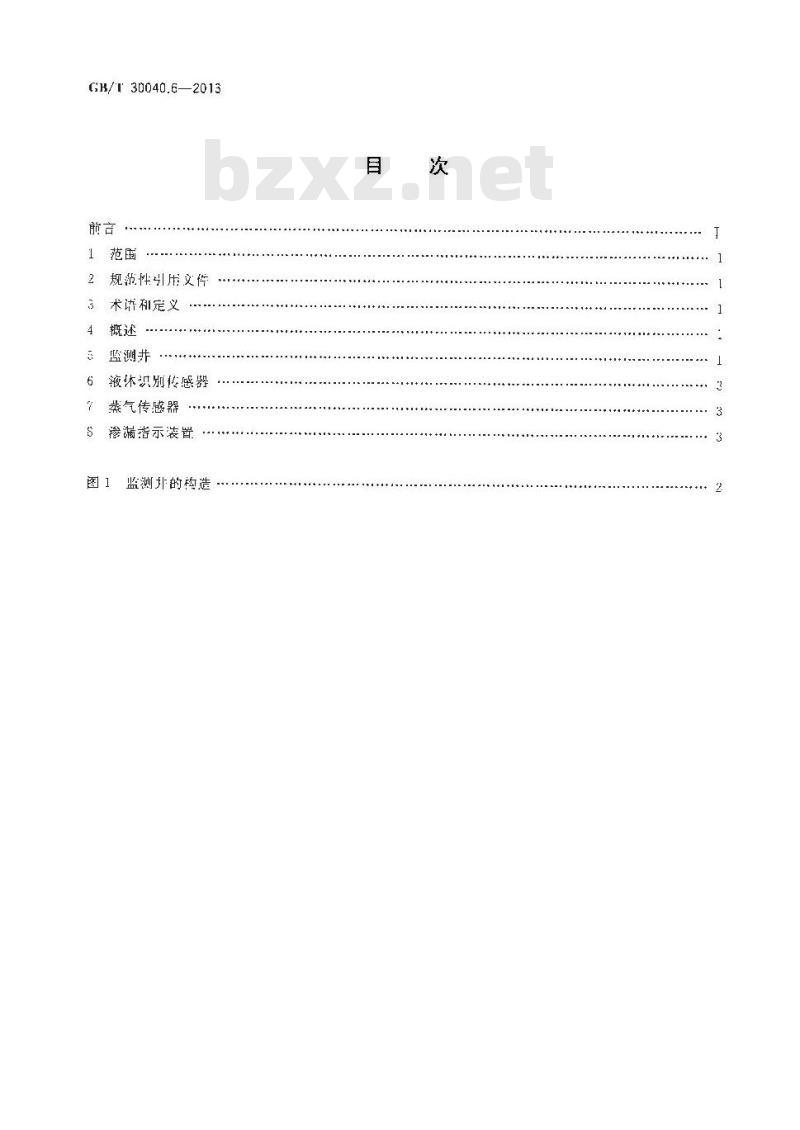

规范性引用文件
术谱和定义
监测井
6液休识别传感器
蒸气传感器
渗漏指示装置
蓝测的构造

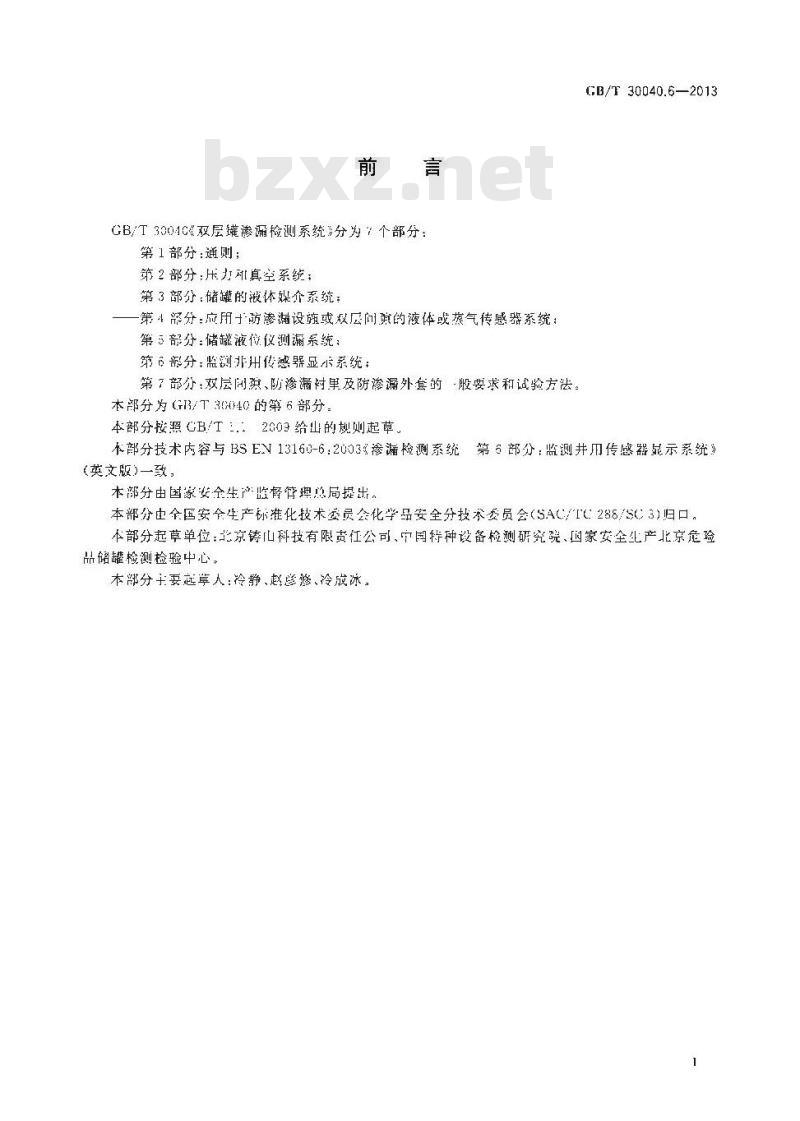

GB/T3004C双层罐渗漏检测系统》分为个部分：第1部分：通则；
第2部分：力真空系统；
第3部芬：储的体蝶介系统：
一第部分：府用于防渗溺设施或双层问英的液体或蒸气传感器系统：第5部分：储懿液位仪测漏系统：第6部分：监测非州传感器显示系统：第7部分：双层问琪、防渗漏衬单及防诊漏外套的-股要求和试验方法。本部分为（F13/T30040的第6部分：本部分照CB/T.2003给出的规则起草CB/T30040.6—2013
本部分技术内容与BSEV13160-6：2003“渗漏检测系统第5部分：监测井用传感器显示系统》（英文版）一致，
本部分由国家安全生产监督管理总局提出。本部分史全国安全生产标准化技术委员会化学品安全分技术委员会（SACTC285/SC3)归口。本部分起草单位：北京铸山科技有限贡任公司、中国特种设备检测研究、国家安全生产北京危验品诺罐检测检验中心，
本部分于要起章人：冷静、赵修、冷成冰1

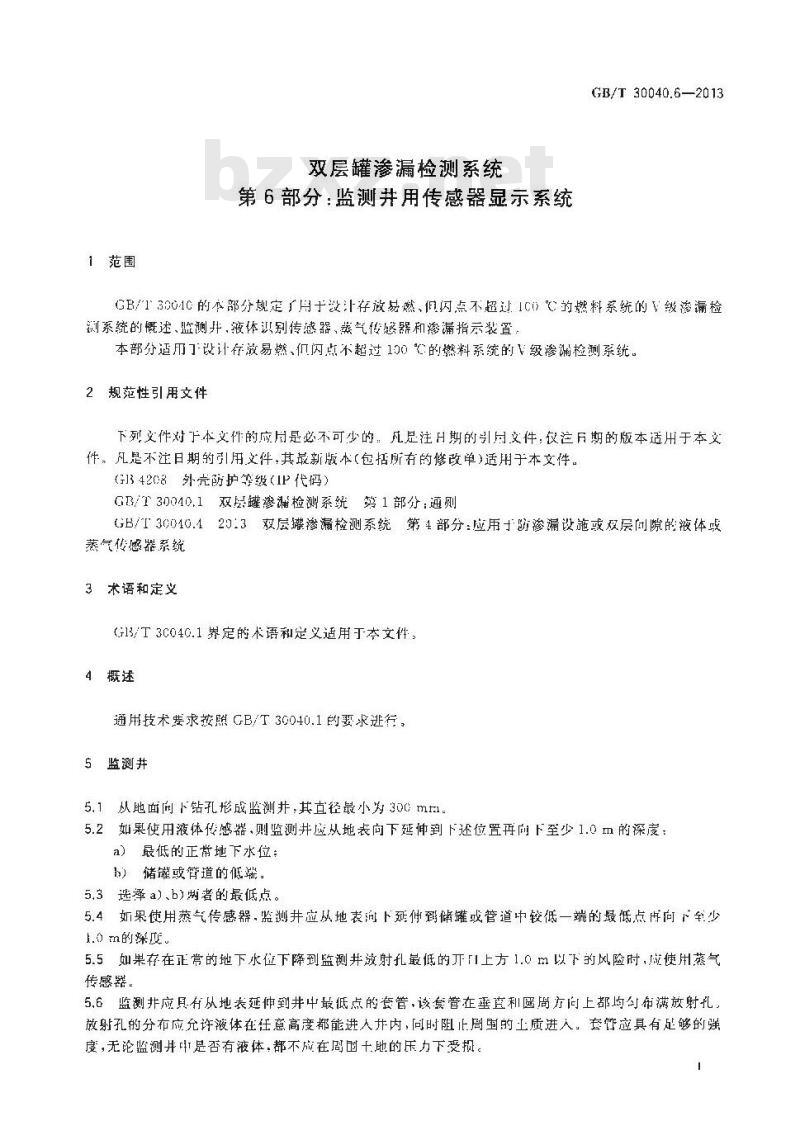

1范围
双层罐渗漏检测系统
第6部分：监测并用传感器显示系统GB/T 30040.6—2013
GB/13001C的本部分规定厂用于设计存放易然、但闪点不超过1C0的燃料系统的V级落漏检测系统的概述、监测升，液体认别传感器、蒸气传感器和渗漏指示装置，本部分适用设计存激易燃、仅闪点不超过100℃的燃料系统的V级渗漏检测系统。2规范性引用文件
下列义件对于本义件的应片是必不可少的：凡是注月期的引月文件，仅泣尺期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。（G34208外壳防护等级（IP代码）GB/T30040.1双层罐渗漏检测系统第1部分：通则GB/T3C010.425:3双层罐渗漏检测系统第4部分：应用于防渗漏设施或双层问隙的液体或蒸气传感器系统
3术语和定义
G13/T3C04G.1界定的术语和定义适用于本文件，4概述
通用技术要求按照GB/T30040.1的要求进行，5监测井
5.1从地面间下钻孔形成监测井，其直径最小为30℃mr15.2如果使用液体传感器,则监测并应从地表向下延伸到下述位置再向下至少1.0 m的深度，a）最低的正常地下水位：
1）储髓或管道的低端。
5.3选择a)、b)两者的最低点。
5.4如果使用蒸气传感器，监测井应从地表间下延伸到储罐或管道中较低一端的最低点再向下至少1.0 m的深度
5.5如果存在正常的地下水位下降到监测并放射孔最低的开「I上方1.0m以下的风险时,成使用蒸气传感器。
5,6监测井应具有从地表延伸到井中最低点的套管，该套管在垂直利圆周方问上都均勺布满放射孔放射孔的分布应允许液体在任意高度都能进人并内，同时阻止周国的土质进人：套管应具有足够的强度，无论监测并中是否有液体，都不成在周围十地的压力下受损GB/T 30040.6—2013
5.7蓝测并应且有1盖.能防止地表水进人非中,同时能防止体溢出。上盖应能够移开、以便对并内进行检查。其密封应根据 CB 4208 符合最低要求 IP 56、5.8，监测并而具有可密封的基座，能与上益永久性地固定，在安装或使用程中用于防止土质追人H中，在个系统周周应当安装足够数量的监测非，其分布位置应保证系统任何部位泄漏的储液都能进人监测。
5.9监测并套管的规格：
a）尺寸:内径最小IGc n：
b）壁序：最小G.0 mm。
材质：聚乙烯或性能样当的材料狭缝：
1)宽度 0.! m~0.6 mme
2）长度45mm~5:,均勾分布在套管圆周上。3）垂直前6.8
5.10能与上盖永久性固定的可密过基座。在细土能够通过狭继的土壤条件下.成安装和当规格的过滤网，过滤网应能阻止上质的进人。如果士质不能使存储系统利监测并之间渗人足够的備液或蒸气则不能使用监测并。监测并周围应具行至少肖径为300 mm的填砂或豆状砾不。5.1蓝测开的构造如图1所，
学信为毫米
说明：
可锁连的密过井盖,应符合GB 4298 中的 IP 65;监视并盖：
-密判区城的光孔管：
地下水位：
土地物质：
图 1监测井的构造
效射孔套管：
填砂或党状磁石：此内容来自标准下载网
为防止上方污染阅进行的密载；混凝士或沥青
液体识别传感器
6.1当传感器发尘断路成短路时.府当启动警报6.2能抗空气和水的断链，
6.3能够区分水和储液，只有水存在时不会启动警报GB/T 3004C.6—2013
6.4如果传感器的正常运行需要有地下水存在时，当地下水位下降到正常带运行所需的最低水位以下。或开到最高水位以上时，应启动警报6.5
传感器成满足（13/T300-1C.4-2013第11章型式试验所规定的性能要求蒸气传感器
当传感器发生断路或短路时.应当启动报，7.2
能抵抗究气和水的化学腐蚀
蓝存在诺凌的蒸气时，能虐动警报，7.4
当用丁可能被水或其使液体浸没的地方时，应在浸没时启动警报7.5
蒸气传感器应符合GB/T3G010.1，2013第12章或第13章的试验要求。渗漏指示装置
检测系统应有渗漏指示装置
当检测到储液存在时应发出警报，如渠正常运行需要有水存左·当检测到没有水时.应发凹警报。GB/T 30040. 6-2013
