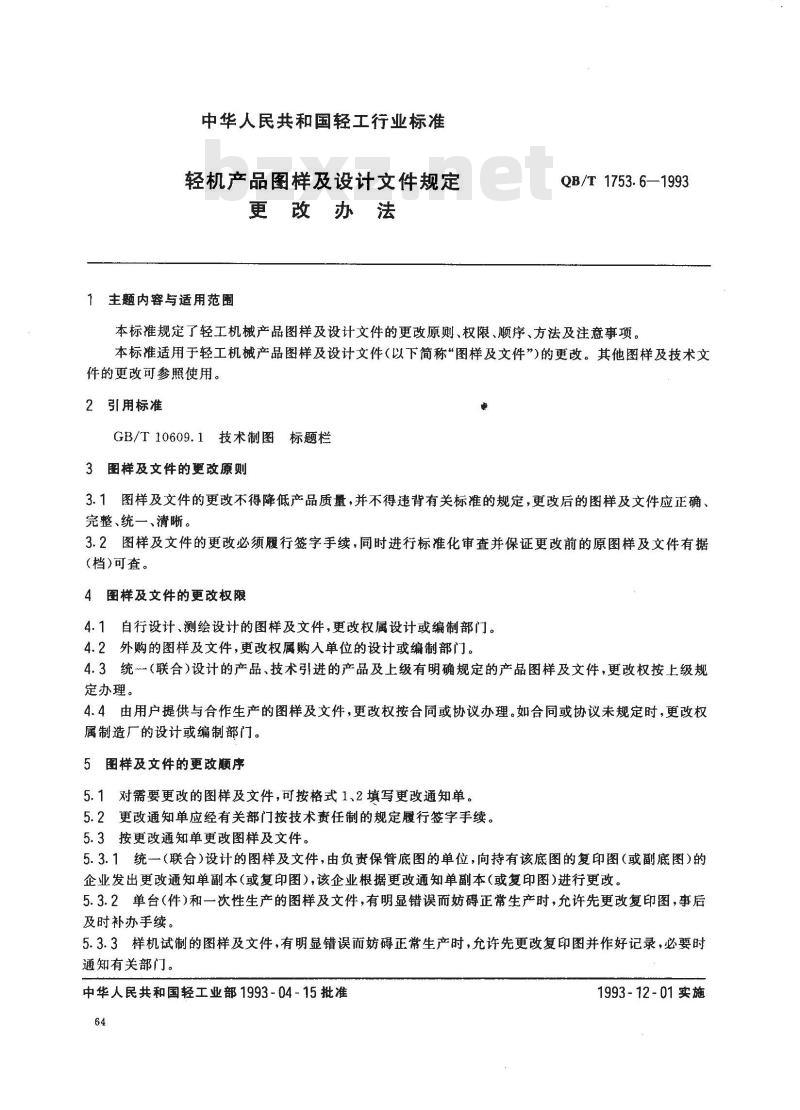

中华人民共和国轻工行业标准
轻机产品图样及设计文件规定
更改办法
1主题内容与适用范围Www.bzxZ.net
QB/T 1753.6—1993
本标准规定了轻工机械产品图样及设计文件的更改原则、权限、顺序、方法及注意事项。本标准适用于轻工机械产品图样及设计文件（以下简称“图样及文件”)的更改。其他图样及技术文件的更改可参照使用。
2 引用标准
GB/T10609.1技术制图标题栏
3图样及文件的更改原则
3.1图样及文件的更改不得降低产品质量，并不得违背有关标准的规定，更改后的图样及文件应正确、完整、统一、清晰。
3.2图样及文件的更改必须履行签字手续，同时进行标准化审查并保证更改前的原图样及文件有据(档)可查。
4图样及文件的更改权限
4.1自行设计、测绘设计的图样及文件，更改权属设计或编制部门。4.2外购的图样及文件，更改权属购人单位的设计或编制部门。4.3统（联合）设计的产品、技术引进的产品及上级有明确规定的产品图样及文件，更改权按上级规定办理。
4.4由用户提供与合作生产的图样及文件，更改权按合同或协议办理。如合同或协议未规定时，更改权属制造厂的设计或编制部门。
5图样及文件的更改顺序

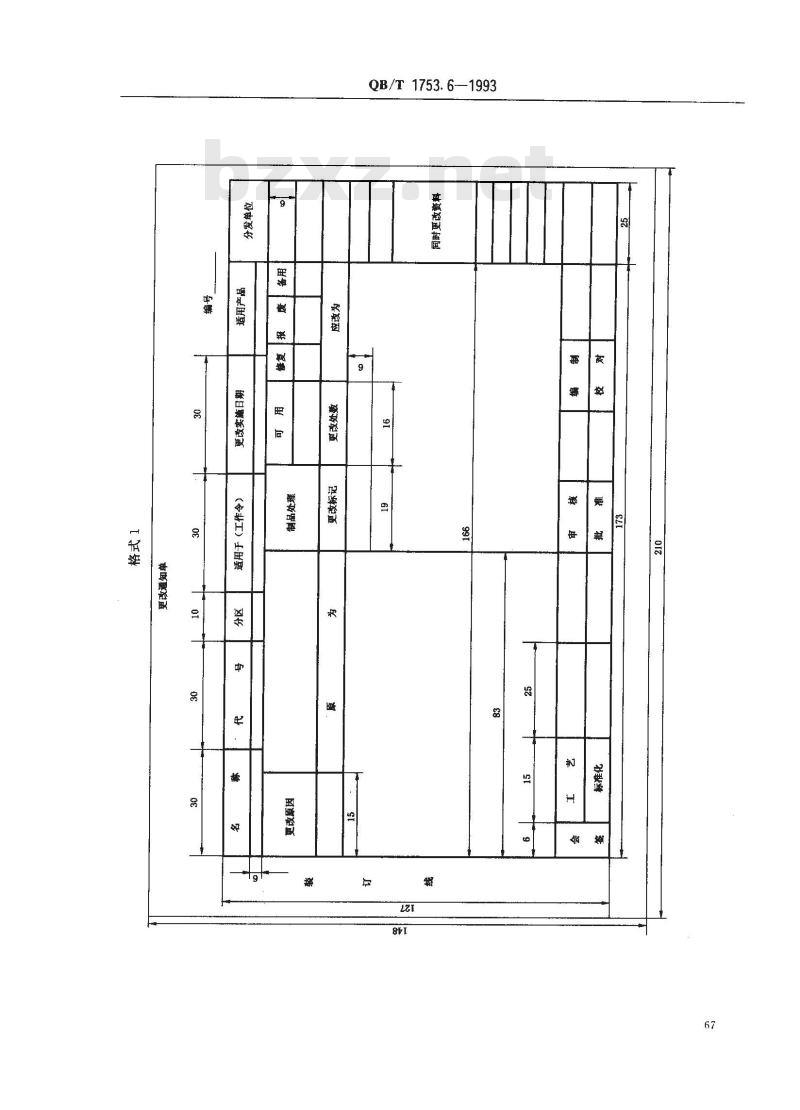

5.1对需要更改的图样及文件，可按格式1、2填写更改通知单。5.2更改通知单应经有关部门按技术责任制的规定履行签字手续。5.3按更改通知单更改图样及文件。5.3.1统一（联合）设计的图样及文件，由负责保管底图的单位，向持有该底图的复印图（或副底图）的企业发出更改通知单副本（或复印图），该企业根据更改通知单副本（或复印图)进行更改。5.3.2单台（件）和一次性生产的图样及文件，有明显错误而妨碍正常生产时，允许先更改复印图，事后及时补办手续。
5.3.3样机试制的图样及文件，有明显错误而妨碍正常生产时，允许先更改复印图并作好记录，必要时通知有关部门。
中华人民共和国轻工业部1993-04-15批准64
1993-12-01实施

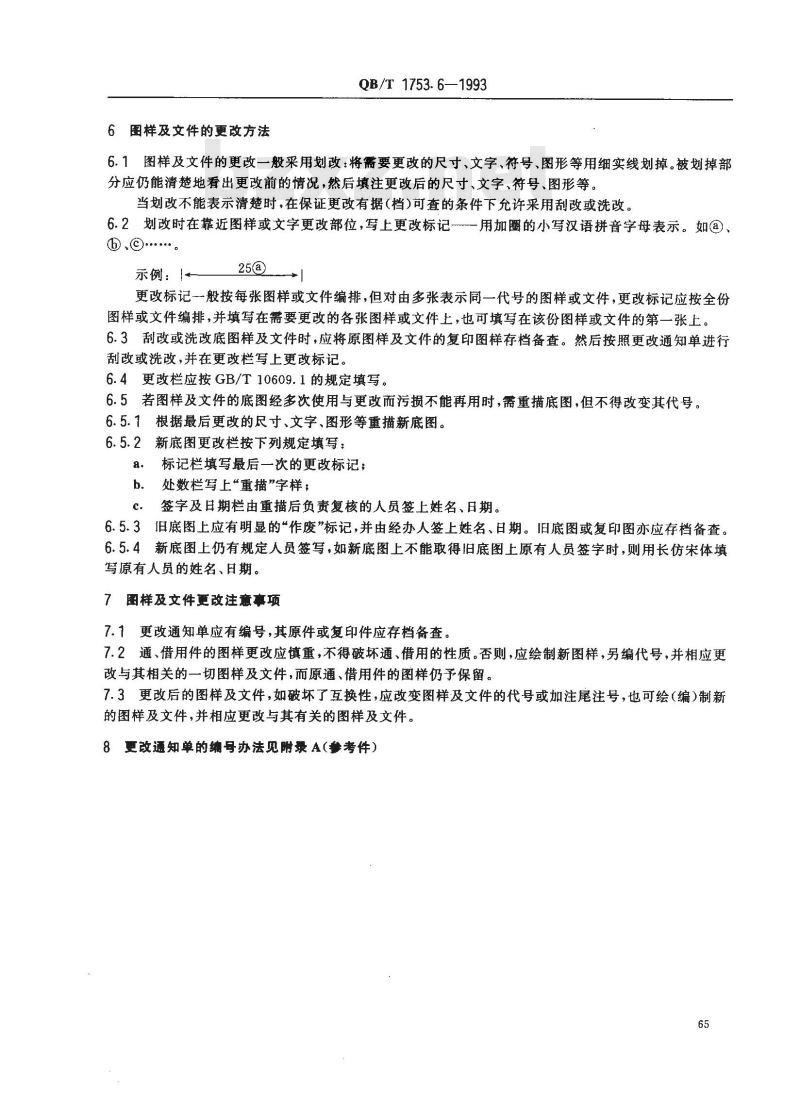

6图样及文件的更改方法
QB/T 1753.6—1993
6.1图样及文件的更改一般采用划改：将需要更改的尺寸、文字、符号、图形等用细实线划掉。被划掉部分应仍能清楚地看出更改前的情况，然后填注更改后的尺寸、文字、符号、图形等。当划改不能表示清楚时，在保证更改有据（档）可查的条件下允许采用刮改或洗改。6.2划改时在靠近图样或文字更改部位，写上更改标记用加圈的小写汉语拼音字母表示。如③、D?..。
示例：—
更改标记一般按每张图样或文件编排，但对由多张表示同一代号的图样或文件，更改标记应按全份图样或文件编排，并填写在需要更改的各张图样或文件上，也可填写在该份图样或文件的第一张上。6.3刮改或洗改底图样及文件时，应将原图样及文件的复印图样存档备查。然后按照更改通知单进行刮改或洗改，并在更改栏写上更改标记。6.4更改栏应按GB/T10609.1的规定填写。6.5若图样及文件的底图经多次使用与更改而污损不能再用时，需重描底图，但不得改变其代号。6.5.1根据最后更改的尺寸、文字、图形等重描新底图。6.5.2新底图更改栏按下列规定填写：标记栏填写最后一次的更改标记；a.
处数栏写上“重描”字样；
签字及日期栏由重描后负责复核的人员签上姓名、日期。6.5.3旧底图上应有明显的\作废”标记，并由经办人签上姓名、日期。旧底图或复印图亦应存档备查。6.5.4新底图上仍有规定人员签写，如新底图上不能取得旧底图上原有人员签字时，则用长仿宋体填写原有人员的姓名、日期。
7图样及文件更改注意事项
7.1更改通知单应有编号，其原件或复印件应存档备查。7.2通、借用件的图样更改应慎重，不得破坏通、借用的性质。否则，应绘制新图样，另编代号，并相应更改与其相关的一切图样及文件，而原通、借用件的图样仍予保留。7.3更改后的图样及文件，如破坏了互换性，应改变图样及文件的代号或加注尾注号，也可绘（编）制新的图样及文件，并相应更改与其有关的图样及文件。8更改通知单的编号办法见附录A（参考件）65
更改通知单的编号
QB/T 1753. 6--1993

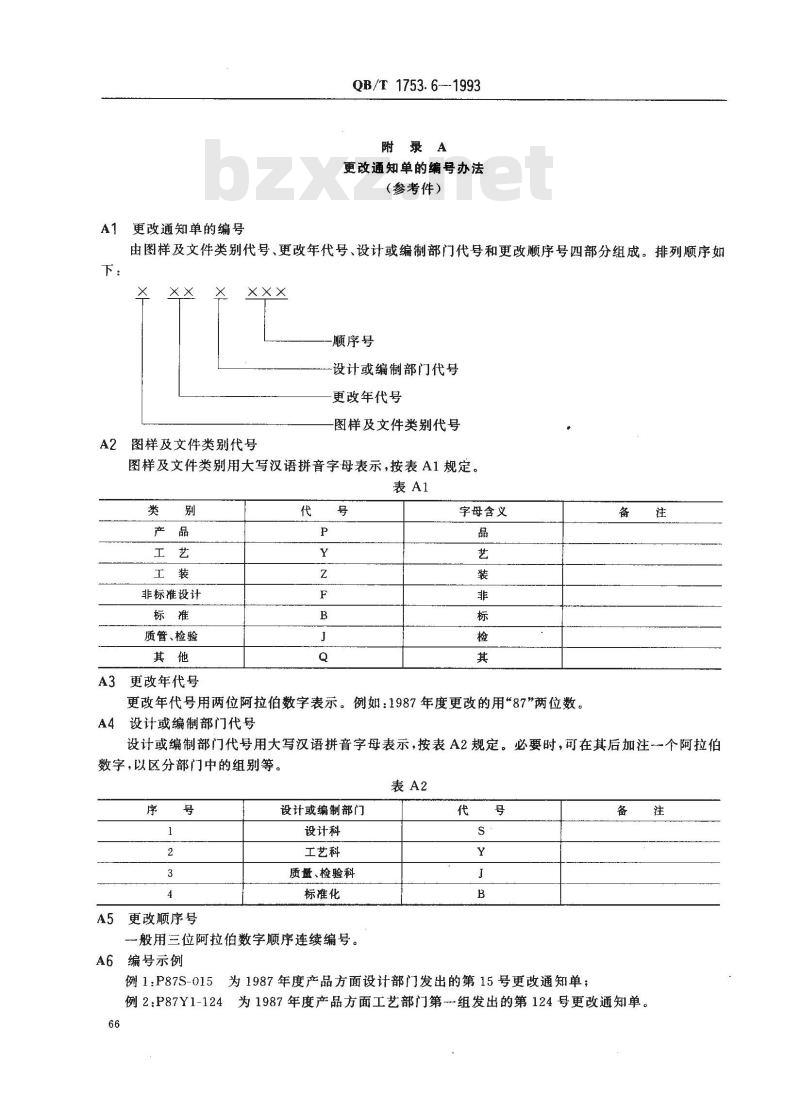

附录A
更改通知单的编号办法
（参考件）
由图样及文件类别代号、更改年代号、设计或编制部门代号和更改顺序号四部分组成。排列顺序如X
-顺序号
设计或编制部门代号
更改年代号
图样及文件类别代号
图样及文件类别代号
图样及文件类别用大写汉语拼音字母表示，按表A1规定。表A1
非标准设计
质管、检验
更改年代号
字母含义
更改年代号用两位阿拉伯数字表示。1例如：1987年度更改的用“87”两位数。A4
设计或编制部门代号
设计或编制部门代号用大写汉语拼音字母表示，按表A2规定。必要时，可在其后加注一个阿拉伯数字，以区分部门中的组别等。表A2
更改顺序号
设计或编制部门
设计科
工艺科
质量、检验科
标准化
一般用三位阿拉伯数字顺序连续编号。编号示例
例1:P87S-015
为1987年度产品方面设计部门发出的第15号更改通知单；例2:P87Y1-124
为1987年度产品方面工艺部门第组发出的第124号更改通知单。注
QB/T 1753.61993
图样（文件）代号
开始更改台份
已制毛坏
在制零件
已完工等件
发单者
QB/T 1753. 6-1993

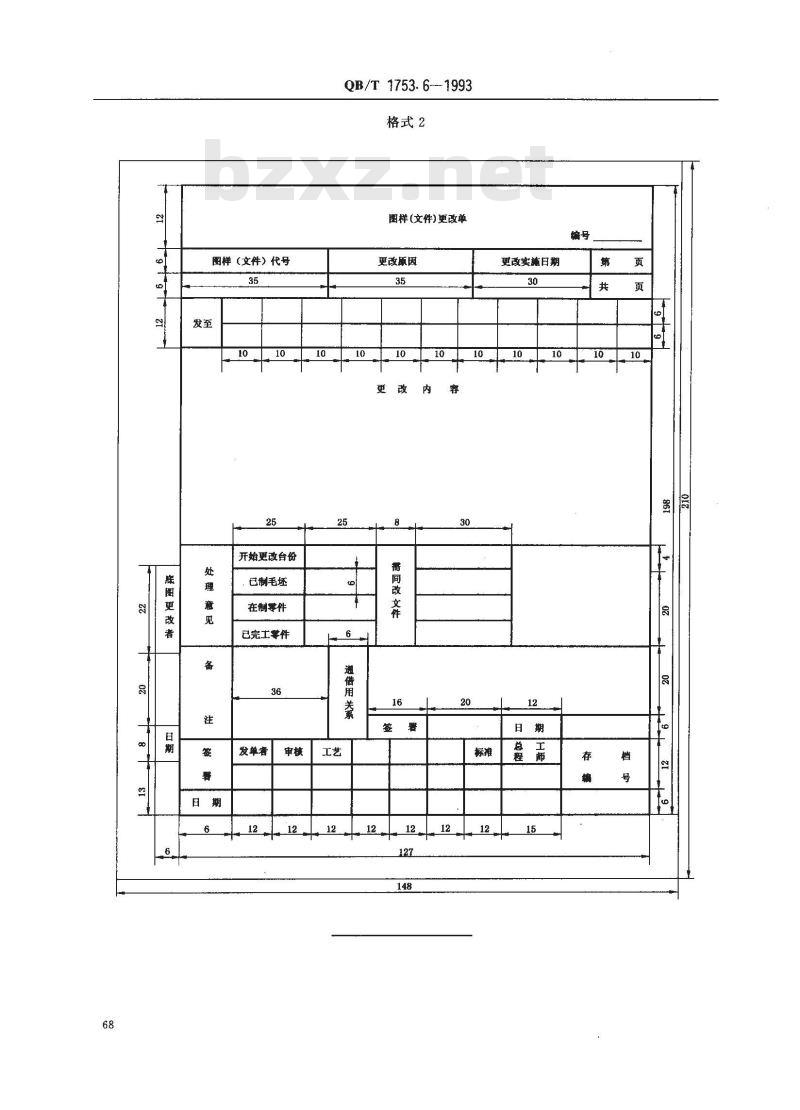

格式2
圈样(文件)更改单
更改瓯因
避借用关系
需同改文件
更改实施日期
附加说明：
本标准由轻工业部技术装备司提出。QB/T 1753.6-1993
本标准由全国轻工机械标准化中心归口。本标准由轻工业部杭州轻工机械设计研究所、江西省景德镇陶瓷机械厂、湖南省轻工机械厂负责起草。
本标准主要起草人郎慧勤、徐全胜、龚娉靓、刘清。自本标准实施之日起，原轻工业部部标准QB/T846.6---1983《轻机产品图样及设计文件法》作废。
更改办
